Kan deze SolarEdge omvormer op onze groepenkast?

Pagina: 1
Acties:

Vraag


  • captcook
  • Registratie: September 2020
  • Laatst online: 02-10-2022
We willen zo veel mogelijk zonnepanelen op ons dak leggen, minimaal 15 stuks van 395Wp. We komen er alleen niet uit welk type omvormer onze groepenkast maximaal kan hebben. We hebben momenteel een 1 fase 35 A aansluiting, en zouden deze (indien nodig) kunnen verhogen naar een 3 fase 25 A aansluiting.

Ter info: We willen een 1-fase omvormer omdat we op ons dak met aardig wat schaduw en verschillende zonrichtingen te maken hebben en de 1-fase omvormers een lager opstart voltage hebben.

Met onze huidige aansluiting kunnen we de SE3680H omvormer gebruiken. Om meer panelen kwijt te kunnen, zitten we te denken aan de SE5000H. Hierbij zien we echter “Let op: minimaal een 1x40ampere of een 3x40ampere netaansluiting” staan (https://www.stralendgroen...solaredge-hd-wave-se5000/). De huidige 1x35A aansluiting zal dus niet voldoen, maar we vragen ons af of deze 1-fase omvormer wél zou kunnen op een 3x25A aansluiting?

Alle reacties


  • teacher
  • Registratie: September 2001
  • Laatst online: 15:49

teacher

Frontpage Admin / Global Moderator

Dysgaf!

Nee.

Wise enough to play the fool


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 13:25
Je kunt voor een dergelijke situatie SE5K-RWB op 3x25A gebruiken; Ja die is pittig duur en als bonus iets minder efficiënt..

Maar hij kan thuisbatterij, wat de hoge prijs als thuisbatterij rendabel wordt goed kan maken.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • Roeland
  • Registratie: Januari 2009
  • Laatst online: 13:08
Vraag me af waar die waarschuwing vandaan komt op de website.

5000W / 230V / 0.9 (PF) = +- 24 22A wat deze omvormer maximaal levert.

Houd er rekening mee dat een standaard groepenkast vaak maar geschikt is tot 40A. In jouw geval is 35A + 24A = 59A wat door de draden/aardlekken/etc. kan gaan.

Edit:
Kijkende naar je andere topic ben je naar mijn mening sowieso beter af met een nieuwe groepenkast als je dit wilt doorzetten (1 aardlek, geen hoofdschakelaar).

Edit2:
Datasheet heeft het over VA, niet over Watts, stroom is dus wat @hesselbeertje aangeeft.

[Voor 33% gewijzigd door Roeland op 09-02-2022 16:04]


  • hesselbeertje
  • Registratie: November 2001
  • Laatst online: 16:54
En waarom zou een SE5000H niet op een 1x35 aansluiting mogen? De maximale stroom van dat ding is 21,5A. Afzekeren op 25A en voldoende dik bekabelen.

Houd wel rekening met de totale stroom door de componenten in de groepenkast, 35+21 is te gek voor standaard aardlekschakelaars etc. Dan een 40A automaat voor de afname zetten, of 63A aardleks toepassen.

[Voor 55% gewijzigd door hesselbeertje op 09-02-2022 15:50]

28 x AUO SunBravo + Fronius Symo 10.0 LIVE + Mitsubishi Zubadan 8kw om de stroom weer op te maken...


  • captcook
  • Registratie: September 2020
  • Laatst online: 02-10-2022
Bedankt voor de reacties!

Laten we even uitgaan van een nieuwe groepenkast 3 fase 25A (sowieso goed voor toekomstige kookplaat etc). We nemen bekabeling naar de omvormer van 4mm2 dik en zekeren de groep op 25A (met bijvoorbeeld: https://www.elektramat.nl...at-1-polig-nul-25a-b-kar/)

Waar zouden we de 40A automaat in dit geval tussen moeten zetten?
Hoofdschakelaar > aardlek > automaat > omvormer

En zou deze bijvoorbeeld volstaan?
https://www.elektramat.nl...lig-nul-40a-b-kar-263168/

  • hesselbeertje
  • Registratie: November 2001
  • Laatst online: 16:54
Wacht even, als je naar een 3-fasen netaansluiting gaat is 5kw invoeden op 1 fase wel wat scheef (en niet selectief)

Dan liever direct goed naar een 3 fasen omvormer, ook minder kabelverliezen.

28 x AUO SunBravo + Fronius Symo 10.0 LIVE + Mitsubishi Zubadan 8kw om de stroom weer op te maken...


  • teacher
  • Registratie: September 2001
  • Laatst online: 15:49

teacher

Frontpage Admin / Global Moderator

Dysgaf!

Idd, dan zou ik voor een nette 3 fase omvormer gaan.
Reken in het geval van solar edge wel even je systeem door; ook de short string variant wil genoeg beschenen panelen zien.

Wise enough to play the fool


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 13:25
Ofwel...

Vul het topic even aan met voorstellen, legplannen etc. Zie hulptopic met aanwijzingen bovenaan de topiclijst.

Niet alle installateurs gebruiken SolarEdge designer... En andere software snapt vaak onvoldoende van het complexe SolarEdge systeem... En dan moeten ze het ook nog eens goed interpreteren...

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • captcook
  • Registratie: September 2020
  • Laatst online: 02-10-2022
Dank voor de tips. Tot nu toe gingen we er dus vanuit dat we het moesten kunnen halen met een 1 fase omvormer. Om wat meer context te geven zoals Ronald voorstelt, hier een samenvatting van onze SolarEdge designer opzet.

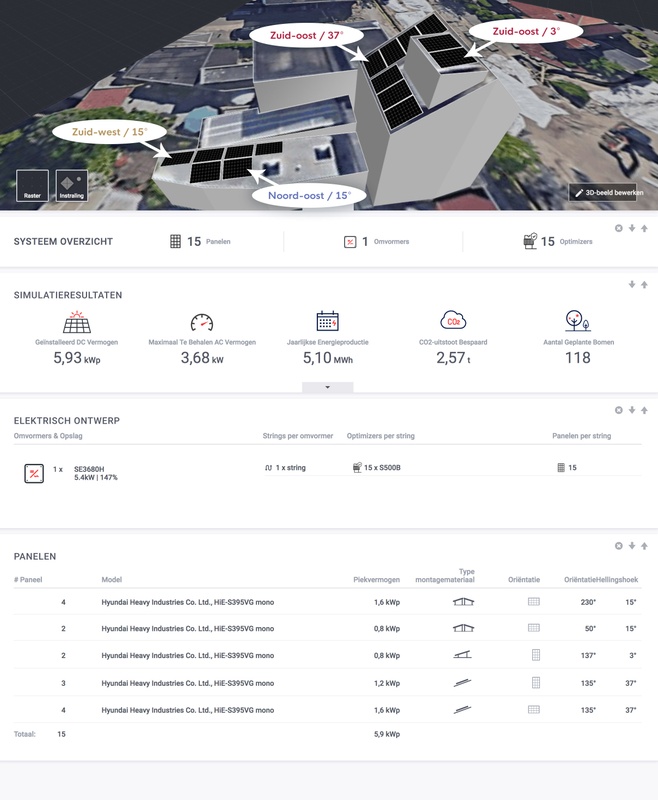

OPTIE 1: SE3680H met 15 panelen

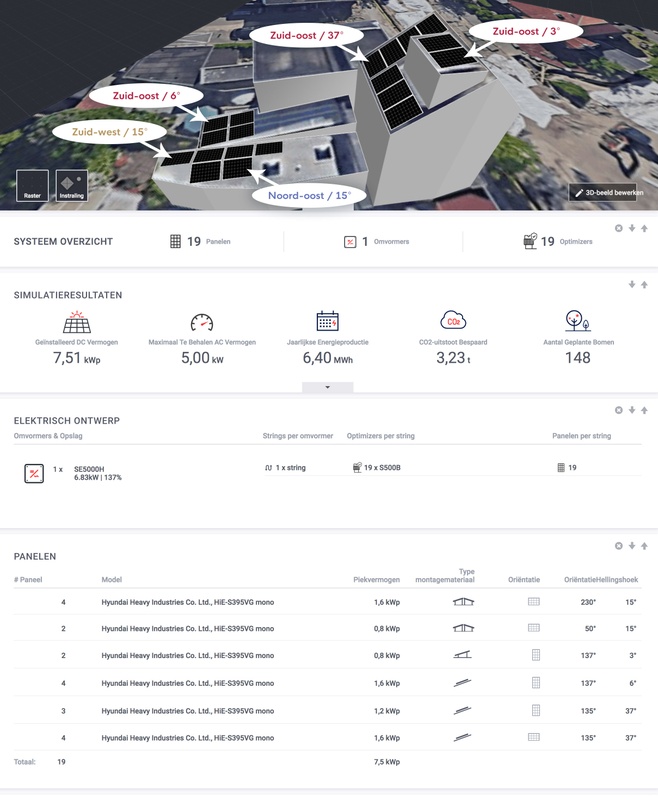

OPTIE 2: SE5000H met 19 panelen


Klopt het dat we de eerste optie probleemloos op onze huidige 1x35A kast (uit '95) moeten kunnen aansluiten? Of zouden we hiervoor ook al een aanpassingen in de kast moeten doen?

En wat is jullie advies als we toch over gaan naar een 3 fase 25A aansluiting met nieuwe groepenkast? Dan sowieso (of we nu 15 of 19 panelen leggen) voor een 3 fase omvormer gaan dus?

Bedankt weer!

  • teacher
  • Registratie: September 2001
  • Laatst online: 15:49

teacher

Frontpage Admin / Global Moderator

Dysgaf!

Los van de groepenkast: een 1 fase omvormer wil (met 60v optimizers) 8 panelen in het licht hebben. Een 3 fase 16 (behalve dan de shortstring variant). Als je naar jouw voorstel kijkt, zie je daar dan voldoende panelen per richting, en dan vooral de zuidwest/noordoost.

Wise enough to play the fool


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 13:25
Hij gebruikt S500B, een 85V optimizer op 1 fase omvormer

2x NO/15 blijft dan een beetje een twijfelgeval. De rest moet het echt slecht lopen wil een groep van 4 in de problemen komen (4x85=340 met meer panelen op niet radicaal andere richting)
Wellicht dat dat dakdeel beter met dubbele betonvoeten kan en dan alle 6 op ZW houden.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • Arn0uDz
  • Registratie: November 2009
  • Laatst online: 16:43
Ik heb al 2 jaar een SE5000H met 20 panelen op een 1x35A aansluiting. Geen problemen gehad.

  • captcook
  • Registratie: September 2020
  • Laatst online: 02-10-2022
Dat minimale aantal panelen is inderdaad een aandachtspunt. Vandaar inderdaad de voorkeur voor een 1 fase omvormer en de keuze voor optimizers met meer dan 60V.

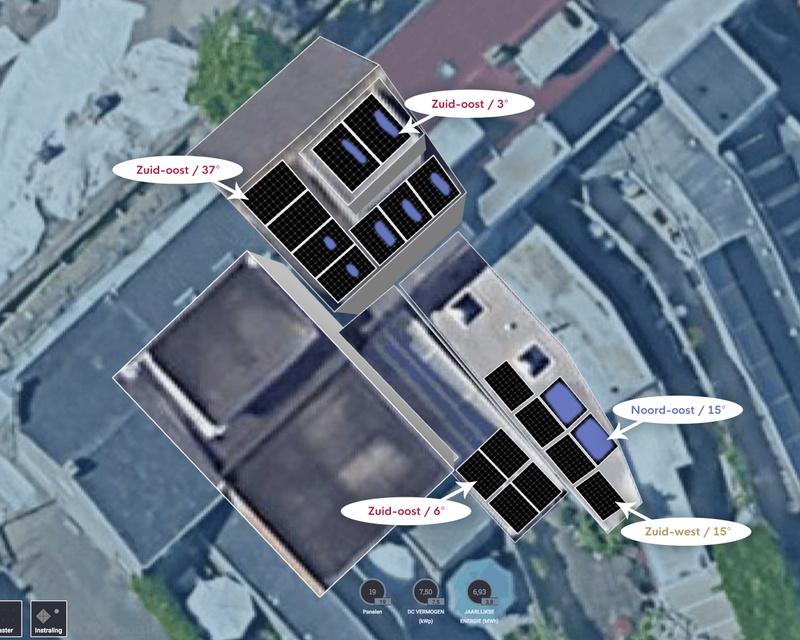

Eens dat die twee NO panelen in dat kader twijfelachtig zijn. Echter had ik het idee dat we op dat moment genoeg licht zouden moeten vangen om de boel te kunnen starten omdat er aardig wat zuid-oost panelen deels zon zullen vangen wanneer de zon in het noord-oosten staat. Zie hier een schets waarin ik met blauw probeer aan te geven op welke panelen ik vroeger op de dag wat zon verwacht.



Klopt mijn aanname dat die twee panelen vol in de zon + meerdere panelen deels samen voldoende moeten zijn? Of moeten het echt 4 panelen zijn die tegelijk vol zon vangen?
