Hulp nodig bij aansluiten lamp met DALI driver

[ro2b]

Hallo,

Ik ben totaal onwetend op dit elektronica gebied en hoop dat ik hier de antwoorden krijg die ik zoek.

Ik heb een lamp (32W 3200K 4900lm CRI>80 DaliDim / PushDim) met een DALI driver LCM-60DA. Deze heb ik nu op een standaard schakelaar gezet waardoor deze alleen aan en uit kan.
De schakelaar is een Busch en Jaeger (Balance SI) standaard inbouw schakelaar.

Nu wil ik hem dimmen maar heb geen idee wat ik hiervoor moet doen. Een dimmerschakelaar schijnt niet goed te werken maar wat ik dan wel moet doen ..... Ik ben niet gebonden aan de DALI driver en dat mag van mij ook wat anders zijn/worden. Als ik de Dali driver laat zitten is mij dat ook prima als het maar gedimd wordt.

Wat moet ik doen/aanschaffen wat ook nog gewoon past in een standaard inbouwdoos als onderdeel van 4 boven elkaar geplaatste inbouwdozen?

[Rmg]

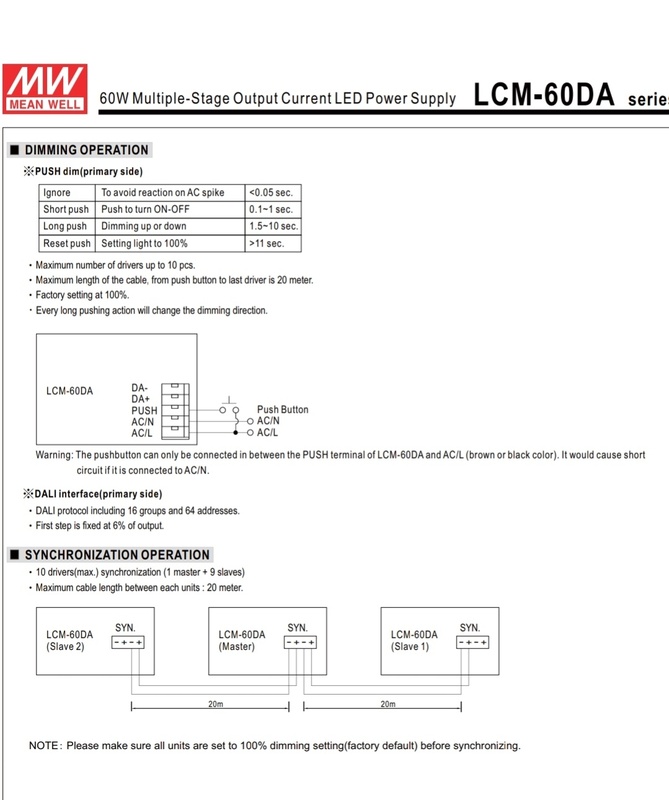

Het makkelijkste is om je pushdim te gebruiken.

Pagina 4 van de datasheet van je led driver.

Je hebt dan alleen een pulsdrukker nodig in plaats van een normale schakelaar.

Gira en busch jager hebben ze sowieo. Hangt een beetje af van het merk van je schakelmateriaal wat past.

[ Voor 40% gewijzigd door Rmg op 07-02-2022 18:20 ]

[Mitch]

Volgens mij is het niet zo simpel. Waarschijnlijk een heel ecosysteem met bus als ik het zo snel lees.

[bbbrumbrum]

Mitch schreef op maandag 7 februari 2022 @ 17:46:
Volgens mij is het niet zo simpel. Waarschijnlijk een heel ecosysteem met bus als ik het zo snel lees.

Dat is DALI, maar als je de datasheet van de driver had gelezen had je kunnen zien dat deze buiten de bus om nog een manuele bediening heeft door een contact kort te sluiten met de N.
Maar dit is erg omslachtig, en niet echt bedoeld voor dagelijks gebruik.

Hoe kom je eigenlijk bij een DALI driver?
Meanwell maakt allerlei versies van deze driver die wellicht beter aansluiten bij je wensen.

[ro2b]

bbbrumbrum schreef op maandag 7 februari 2022 @ 17:53:
[...]
Hoe kom je eigenlijk bij een DALI driver?
Meanwell maakt allerlei versies van deze driver die wellicht beter aansluiten bij je wensen.

Ik heb een lamp gekocht die ik mooi vond en daar zit dit nu eenmaal in. Verder geen enkel idee over hoe en wat.

Klopt het dus dat als ik een pulsdrukker neem dat het dan wel werkt buiten de DALI om? (https://www.livolo.nl/a-3...r-universeel/#description)

[Xander]

ro2b schreef op maandag 7 februari 2022 @ 22:01:
[...]


Klopt het dus dat als ik een pulsdrukker neem dat het dan wel werkt buiten de DALI om? (https://www.livolo.nl/a-3...r-universeel/#description)

Ja, maar wat je linkt is geen pulsdrukker, dat is een dimmer.

Je moet een pulsdrukker hebben, bijvoorbeeld: https://www.busch-jaeger....23dd5d2dc05882cdb3e03670d

Let wel dat je ook een extra draad naar de lamp nodig hebt. Je hebt nodig bruin (fase), blauw (nul), zwart (schakeldraad) en groen/geel (aarde).

Zie het schema wat @Rmg heeft gepost.

[ro2b]

Xander schreef op maandag 7 februari 2022 @ 22:24:
[...]


Ja, maar wat je linkt is geen pulsdrukker, dat is een dimmer.

Je moet een pulsdrukker hebben, bijvoorbeeld: https://www.busch-jaeger....23dd5d2dc05882cdb3e03670d

Let wel dat je ook een extra draad naar de lamp nodig hebt. Je hebt nodig bruin (fase), blauw (nul), zwart (schakeldraad) en groen/geel (aarde).

Zie het schema wat @Rmg heeft gepost.

Duidelijk.
Maar, als ik de Livolo dimmer wil gebruiken (gewoon omdat ik die platen mooi vind) moet ik dan de driver in de lamp aanpassen? Ik heb het nu op een gewone aan/uit schakelaar zitten dus ik vermoed om de dimmer functie heen (ik snap er echt de ballen van 😉) ?

[Xander]

ro2b schreef op maandag 7 februari 2022 @ 22:39:
[...]


Duidelijk.
Maar, als ik de Livolo dimmer wil gebruiken (gewoon omdat ik die platen mooi vind) moet ik dan de driver in de lamp aanpassen? Ik heb het nu op een gewone aan/uit schakelaar zitten dus ik vermoed om de dimmer functie heen (ik snap er echt de ballen van 😉) ?

Ja als je zo'n Livolo dimmer wilt gebruiken heb je een andere driver nodig.

[bbbrumbrum]

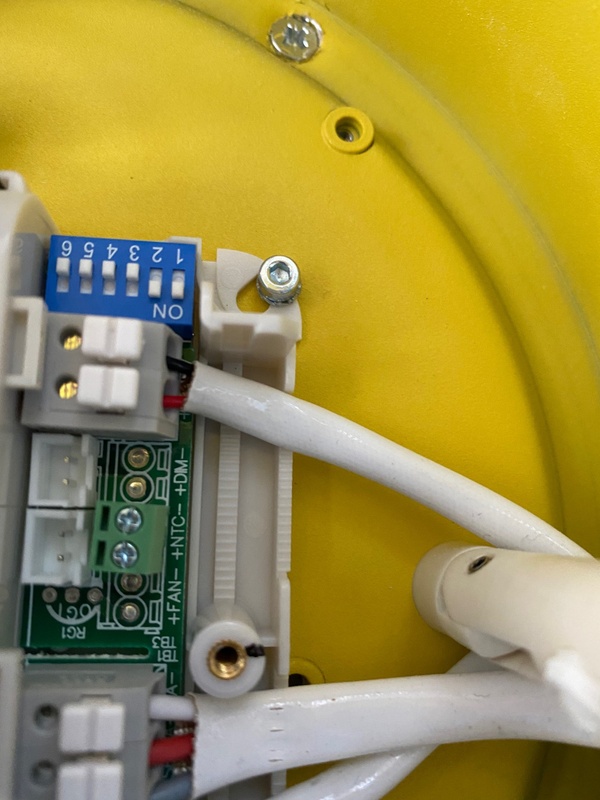

Heb je specs van de LED? Of een foto van hoe de dipswitches (onder t blauwe afdekkapje) zijn ingesteld?

[ro2b]

bbbrumbrum schreef op maandag 7 februari 2022 @ 22:51:
Heb je specs van de LED? Of een foto van hoe de dipswitches (onder t blauwe afdekkapje) zijn ingesteld?

[bbbrumbrum]

Ok, factory setting dus. I=700mA.
Vf tussen 2-86V, maar als ze de 60W versie bewust hebben gekozen zullen ze hier aan de bovengrens zitten.
Overigens niet echt SELV deze spanningen, zou zelf dan liever voor <50V gaan, maar je zit nu eenmaal aan deze LED vast.

Alternatieven: https://www.meanwell-web.com/en-gb/search?q=Lcm-60

Dus: Casambi, EnOcean, PWM, 0-10V, Bluetooth, alles is mogelijk. Je moet er alleen een passende wand bediening bij kunnen vinden. Denk dat 0-10V hier wel eens een goede optie voor kan zijn.
Bvb Busch Jaeger 2112U-102. Je hebt hier dan de “normale” Meanwell LCM60 bij nodig.
