Schakelaar: waarom zijn L1 en L2 verbonden?

[101Bram]

Hallo,

ik ben een schakelaar aan het vervangen, en kom de volgende situatie tegen:

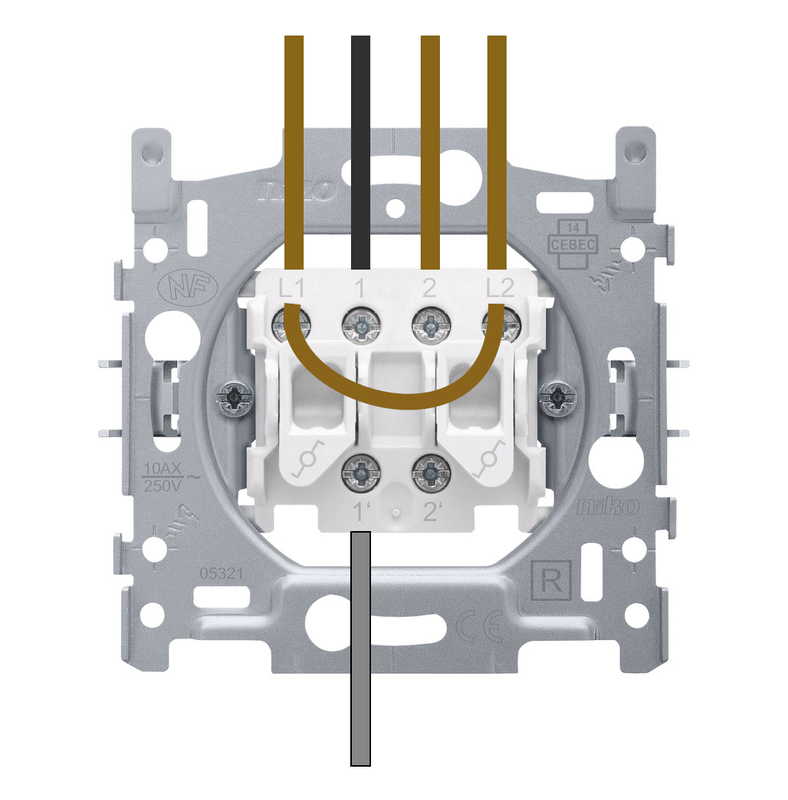

De linkse schakelaar bedient een wisselschakeling, de rechtse schakelaar bedient een gewone schakeling.

- Waarom zijn L1 en L2 met elkaar verbonden? Dit is volgens mij niet nodig?
- Zou de draad in 2 niet grijs of zwart moeten zijn?

[com2,1ghz]

Is dit soms een hotelschakeling waarbij schakelar 1 als die gesloten dat de lamp altijd aan staat en schakelaar 2 geen invloed meer heeft?

[Xander]

101Bram schreef op maandag 7 februari 2022 @ 16:51:
- Waarom zijn L1 en L2 met elkaar verbonden? Dit is volgens mij niet nodig?

Daar kun je pas iets zinnigs over zeggen als je de functie van de buitenste 2 bruine draden (L1 en L2) aan de bovenkant van jouw afbeelding kent. Beide helften van de schakelaar moeten uiteraard spanning hebben, anders werkt 1 van de 2 lampen niet. Als op beide bruine draden L1 en L2 spanning staat, is de doorverbinding onnodig. Maar het is niet logisch dat er 2 draden met spanning erop die doos binnen komen.

Waarschijnlijk is één van beide draden de voeding en is de andere draad doorverbonden naar een ander component (zoals een andere nabijgelegen schakelaar of contactdoos). Je moet de draden dan met elkaar verbinden, anders werkt er iets niet meer.

- Zou de draad in 2 niet grijs of zwart moeten zijn?

Wanneer er draad in buis is gebruikt eigenlijk wel ja. Mocht er kabel zijn gebruikt (bijvoorbeeld naar een buitenlamp?) dan is het niets raars dat bruin als geschakelde ader wordt toegepast.

[Señor Sjon]

BK >>> DEI, zie ook Het grote topic voor Elektra huisinstallaties - Deel 1

[jongetje]

L1 en L2 zijn verbonden met bruin omdat die allebei een voeding nodig hebben.
Op "2" zou idd zwart moeten zitten, wat schakelt die rechter schakelaar?

[101Bram]

Señor Sjon schreef op maandag 7 februari 2022 @ 17:08:
[mbr]BK >>> DEI, zie ook Het grote topic voor Elektra huisinstallaties - Deel 1[/]

Mijn topic hoort hier niet thuis?

[101Bram]

jongetje schreef op maandag 7 februari 2022 @ 17:11:
L1 en L2 zijn verbonden met bruin omdat die allebei een voeding nodig hebben.
Op "2" zou idd zwart moeten zitten, wat schakelt die rechter schakelaar?

Een gewone binnen lamp.

[101Bram]

[quote]Xander schreef op maandag 7 februari 2022 @ 17:01:

Waarschijnlijk is één van beide draden de voeding en is de andere draad doorverbonden naar een ander component (zoals een andere nabijgelegen schakelaar of contactdoos). Je moet de draden dan met elkaar verbinden, anders werkt er iets niet meer.

Er zit een 2e schakelaar naast, dus dat kan inderdaad wel de verklaring zijn!

[Señor Sjon]

101Bram schreef op maandag 7 februari 2022 @ 17:46:
[...]


Mijn topic hoort hier niet thuis?

DEI gaat ook over (elektrische) installaties, niet Bouwen & Klussen.
