Zonnepanelen advies gevraagd.

[ecn1985]

Updates:

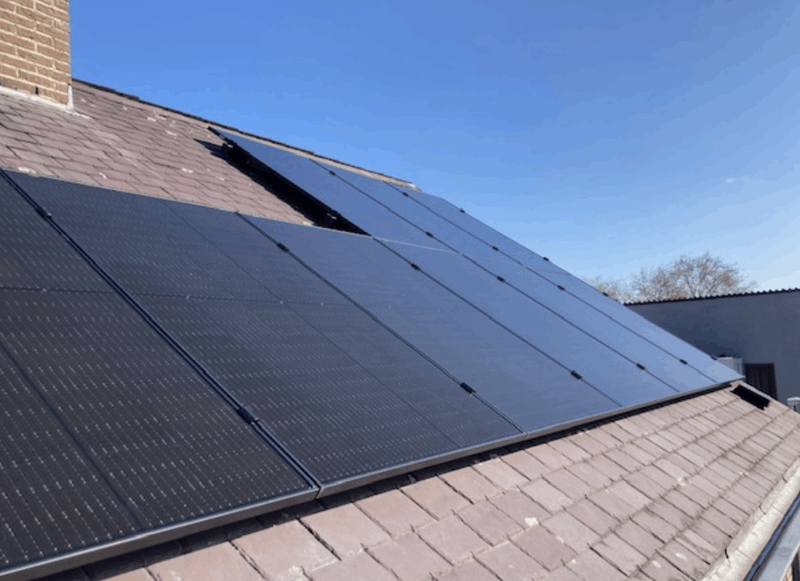

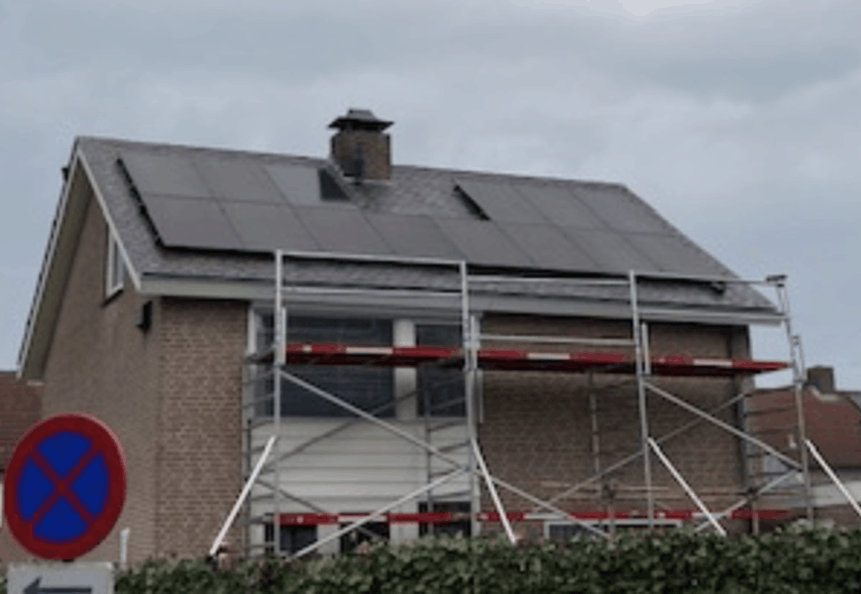

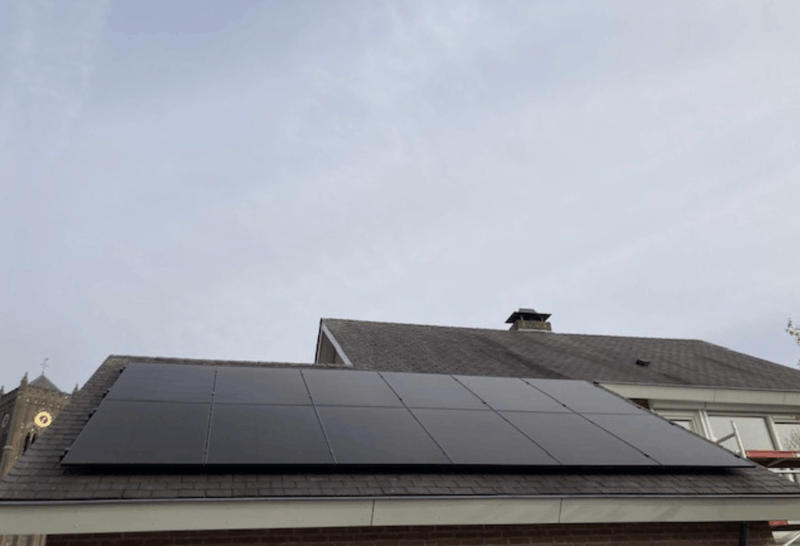

Update 24-jan-2023 Plan 2023.
ecn1985 in "Zonnepanelen advies gevraagd."

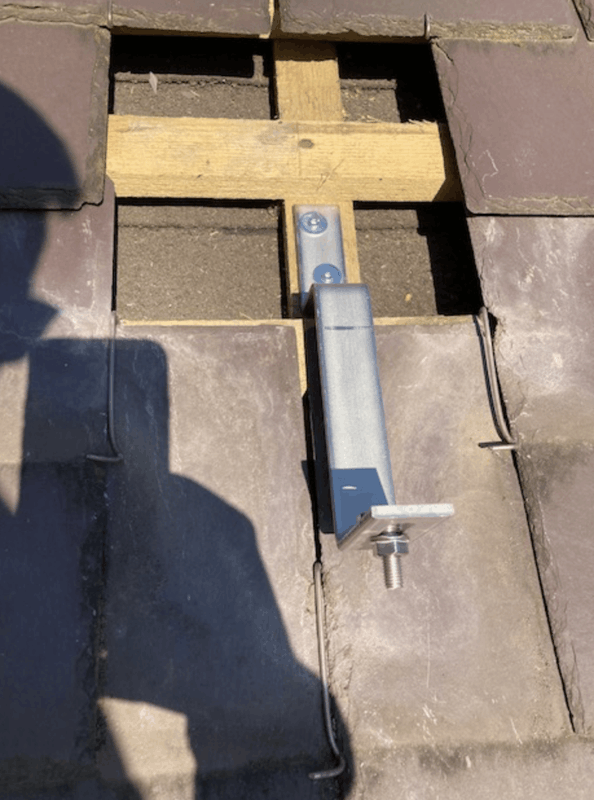

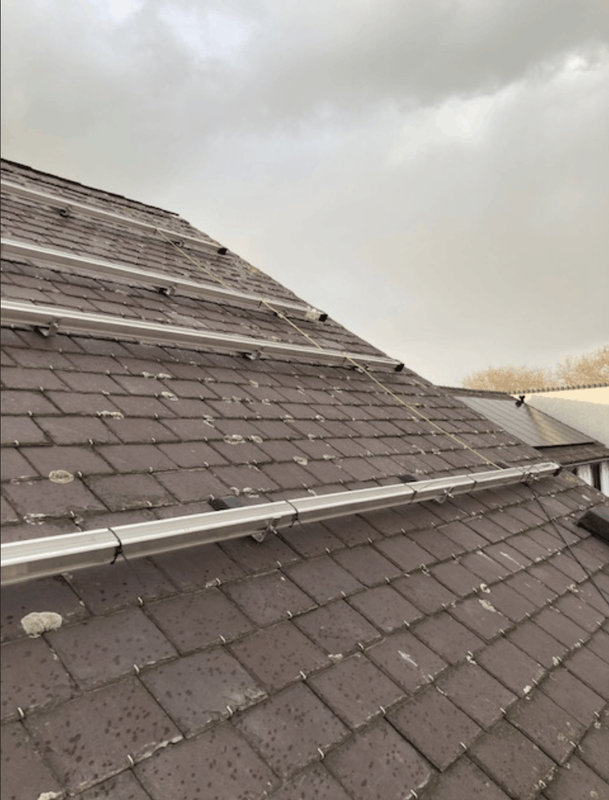

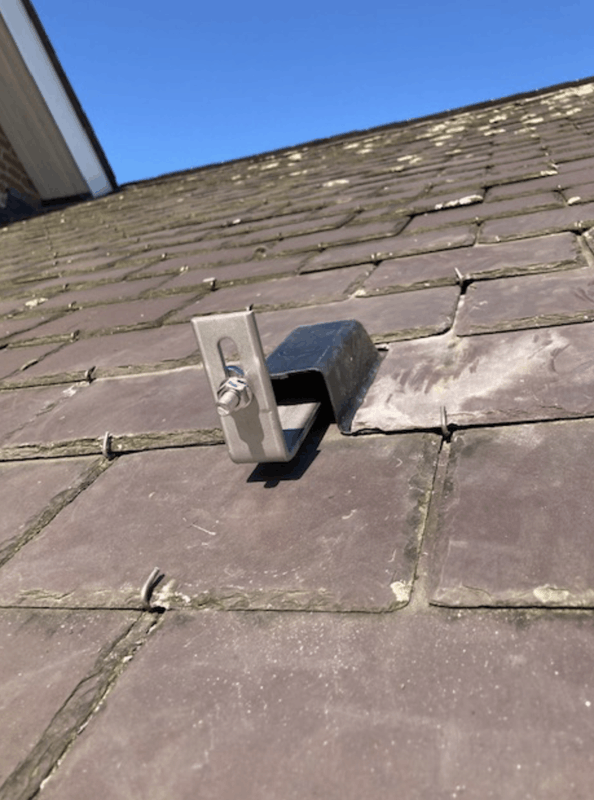

Update 09-mrt Test plaatsen leihaak.
ecn1985 in "Zonnepanelen advies gevraagd."
Update 22-feb Onderzoeken om zelf panelen te leggen.
ecn1985 in "Zonnepanelen advies gevraagd."
Update 10-feb Offerte ontvangen.
ecn1985 in "Zonnepanelen advies gevraagd."

Hej,

Al enige tijd lees ik met veel plezier mee, en ik ben me ook in het verdiepen voor het aankopen van een PV installatie.

Afwijkende situatie hierbij is dat wij helaas voor zonnepanelen een leiendak hebben en het plaatsen hiervan dus wat complexer zal worden.
Voor deze situatie heb ik contact opgenomen met een leidekker en deze geeft aan de haken voor de zonnepanelen te kunnen plaatsen nav het legplan van een zonnepanelen installateur.
Kosten hiervan zijn op het moment nog niet duidelijk.

Ik wil om het overzichtelijk te houden de kosten van de installatie loskoppelen van de kosten voor plaatsen leihaken.

Morgen komt de eerste partij langs voor een offerte. Ik zie in meerdere topics complete daken uitgewerkt in sunydesign, helaas ben ik hier niet zo handig in

Ik ben vooral benieuwd naar de inzichten van anderen en na het ontvangen van de offertes zou ik deze graag voorleggen in dit topic.

Alvast bedankt voor het lezen van mijn situatie, bij op of aanmerkingen hoor ik het graag.

Erwin

Foto's

Overzichts foto


Achterkant huis, Schoorsteen staat in het midden van het dak en is 900 breed, pijpje steek 100 uit vanaf nok.

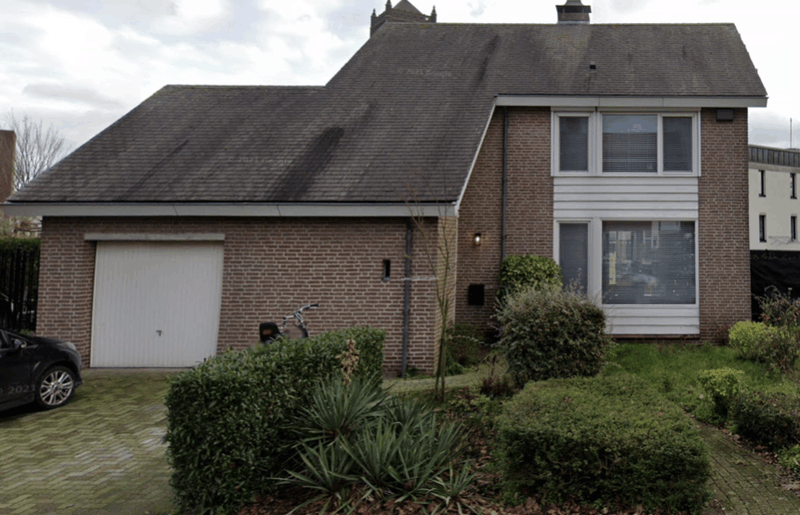

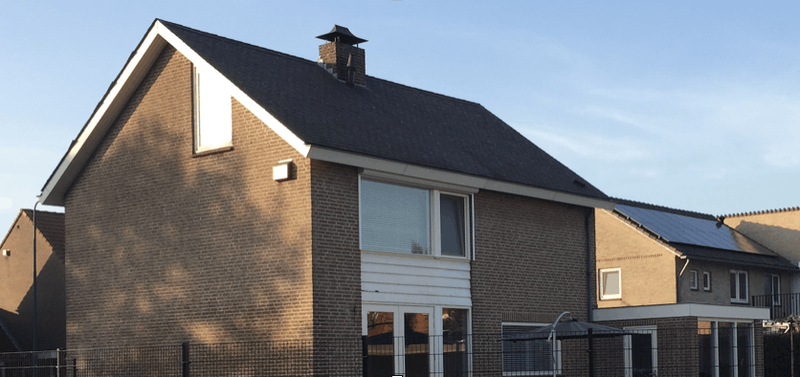

Voorkant huis

Beschikbare (dak)ruimte

orientatie: zuiden
hellingsgraad: 35.5
Beschikbare (dak)ruimte 900X460 excl overstek

Plat dak wat voorbij achterzijde huis steekt: 320 x 250

Schaduw

nee geen schaduw

Jaarverbruik

Jaarverbruik 2021: 4800 kwh. plannen voor warmtepomp en gasloos. Verwachting tussen 7000/8000kwh verbruik.

Huidige elektriciteitsaansluiting

3 fase

Budget en doel

Budget max 10k?. Wil zoveel mogelijk zonnepanelen plaatsen op het dakoppervlak op het zuiden gelegen. Voorzijde huis voorkeur WAF om geen panelen te plaatsen.

Wie gaat het project uitvoeren

Laten doen.

Bijhouden van data

Ben tevreden met minimale informatie.

Reeds verkregen offertes

Morgen komt de 1e partij langs voor panelen en hierna wordt het legplan gedeeld met de leidekker om zo een complete offerte te ontvangen. Voor inzichtelijkheid verzoek om deze te splitsen.

Regio

Noord-Brabant

[ Voor 19% gewijzigd door ecn1985 op 24-01-2023 11:13 ]

[ecn1985]

Update:
Vandaag eerste installateur over de vloer gehad.
Deze geeft als voorstel en verwacht op het schuine dak 19 panelen te kunnen plaatsen landscape Q-cell panelen black 375wp in serie 1 string.
Op het platte dak 6 panelen 3 x 2 rijen portrait Q-cel panelen 390 Wp in serie 1 string.

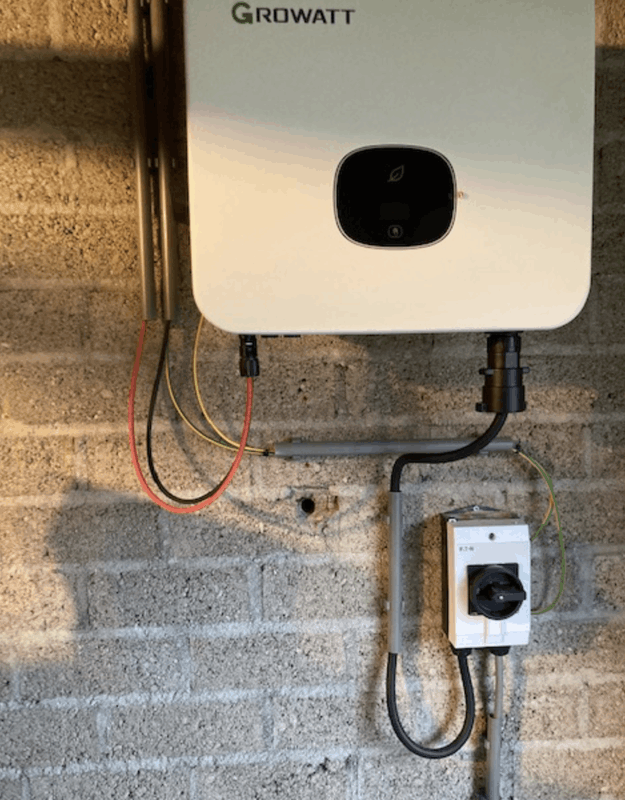

Worden geplaatst op omvormer van Growatt.

Geheel wordt nog uitgewerkt en nagemeten en een offerte wordt binnen een week verwacht.
Tevens wordt er contact opgenomen met de leidekker voor de kosten van het plaatsen van de lei haken.

Vragen tot nu toe:
Wat is de ervaring met de Q-cell panelen?
6 panelen op platte dak in serie in hoeverre is dit geschikt ivm schaduw van het huis. Installateur geeft aan dat dit meevalt en geeft een geschat rendement van 90% voor de complete installatie.

Zoals gezegd wordt alles uitgewerkt en hop ik deze week het plan te ontvangen. Wordt vervolgd.

[Ronald]

19 panelen in serie willen nog wel eens erg dichtbij de maximale stringspanning komen. Afhankelijk van exacte model paneel.

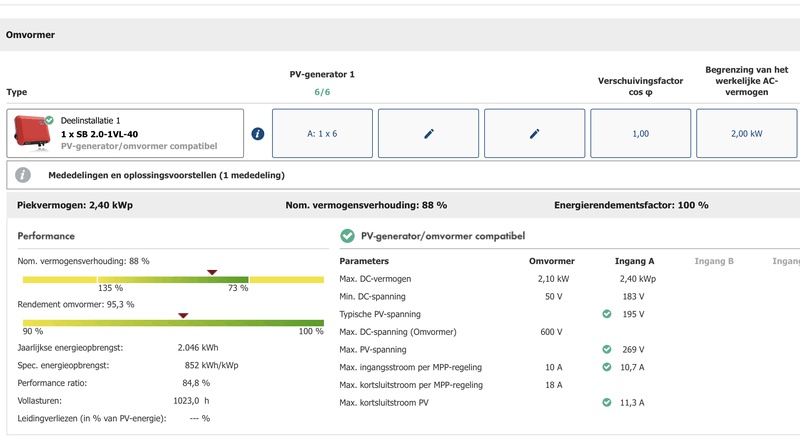

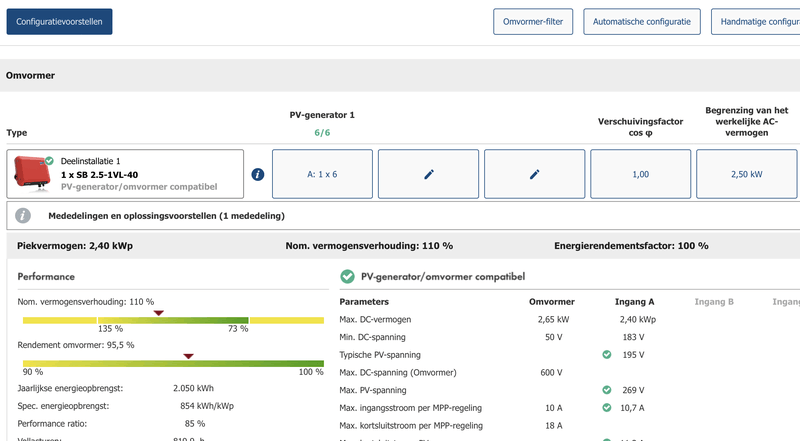

Ik zou een losse opbrengst simulatie willen zien voor het platte dak. Dat licht echt niet super gunstig. Daar komt nog bij dat een string van 6 op 3 fase omvormer weinig ruimte laat voor schaduw management... Ofwel die set van 6 kan wel eens tegenvallen.

Hoe gaat hij die 6 op 250x320 leggen

[ecn1985]

Hej bedankt alvast voor de reactie. Ik ben ook benieuwd naar de simulatie die zouden ze maken. Ik ben ook huiverig naar het platte dak. Het voorstel is om de panelen op het platte dak in de lengte te leggen, dus 3 panelen langs elkaar dus 3 meter ik geloof in een hoek van 10% en dan nog een rij van 3 erachter. De breedte is 3.8 de 3.2 is de maat waarop ik denk de panelen kwijt te kunnen.

Zijn er volgens jou nog andere opties qua leggen van de panelen op het platte dak?

[ecn1985]

Edit de lengte van de aanbouw is ruim 6 meter alleen het gedeelte wat voorbij het huis steekt is 2.5 meter

[ecn1985]

Is het ondanks het niet de voorkeur heeft een optie om de panelen ipv platte dak aan voorzijde van woning te plaatsen? Geen zonkant maar ook geen schaduw.

[Ronald]

@ecn1985 het is erg lastig inbeelden zo zonder getekend legplan.

Maar ik ruik ontwerp problemen... Dus als je het legplan en exacte paneeltype kan delen dan kan ik of een ander forumlid er meer over zeggen.

Hoe beter jij de info met ons deelt, hoe beter de feedback wordt.

[ecn1985]

Top, wacht ik even af tot ik het legplan heb ontvangen en zal deze hier dan delen. Alvast bedankt voor de feedback.

[Gerco-M]

ecn1985 schreef op dinsdag 1 februari 2022 @ 22:28:
Is het ondanks het niet de voorkeur heeft een optie om de panelen ipv platte dak aan voorzijde van woning te plaatsen? Geen zonkant maar ook geen schaduw.

Ja ik denk het wel hoor. Je hebt een mooi groot dak en het is zonde om dat niet op 2 kanten aardig vol te leggen. Veel panelen op beide kanten is veel efficienter dan om een paar panelen te gaan puzzelen op een klein plat dak wat ook nog eens veel minder licht krijgt. En schaduw of andere dingen.

Je dak aan de andere kant is weliswaar niet zuid maar als je daar gewoon een hele “zooi” panelen op laat leggen heb je nog steeds tig opbrengst. Gewoon de goedkoopste panelen die je kan vinden zou ik bijna zeggen. En die je ook nog een beetje mooi vind.

Als je 7000 - 8000 kwh aan opbrengst wilt ben je wel het een en ander aan panelen nodig hoor. En in de toekomst wordt die energie vraag misschien wel hoger dus dan is het ook altijd beter als je het gewoon gelijk GOED doet

Voor die WAF factor moet je gewoon de juiste panelen (styling) vinden en een mooi net legplan, dan komt dat echt wel goed! En die WAF gaat vast ook overstag als de energierekening er gewoon heel “happy” uit komt te zien en praktisch nul of zelfs negatief wordt zoals bij velen op dit forum!

[ecn1985]

Ben het met je eens, is zeker een overweging waard om te bekijken wat de mogelijkheden zijn om ook de niet zon kant deels vol te leggen met panelen. Ik wil zeker proberen om 8000kw te gaan halen.
Heb nu 1 partij die is komen kijken en met een voorstel komen. Heb meerdere partijen benaderd maar tot nu toe weinig animo om panelen te komen plaatsen op een leien dak.
Heb nog een aantal verzoeken uitstaan, Hopelijk komt hier reactie op.

Zou haast denken om het zelf te gaan doen nadat de leihaken zijn geplaatst. Ga me er eens in verdiepen wat er allemaal nodig is om zelf panelen te plaatsen.

[Gerco-M]

Okee heel mooi als je kan overwegen om alles gelijk vol te leggen! Tegenwoordig gebeurd dat toch wel veel want economisch kan je er niet meer omheen met de huidige energieprijzen. Het verdiend zichzelf snel terug, en kan zelfs goed verdienen en leuke rendement opleveren, beter dan spaargeld.

Zelf panelen monteren is zeker te doen, de leihaken is wel het lastigste voor jouw klus denk ik inderdaad. En dan heb je nog een montage systeem nodig, panelen natuurlijk, omvormers (serieel is het beste hier denk ik als je weinig schaduw hebt en een voldoende groot systeem) en dan de electra aansluiting. Als je echt handig bent kan je het misschien helemaal zelf, maar velen hier bereiden dat gewoon goed voor kwa kabelwerk en laten dan een elektricien het in de meterkast allemaal aansluiten.

Wel natuurlijk veilig werken als je zelf het dak op gaat!

[ecn1985]

Ronald schreef op dinsdag 1 februari 2022 @ 18:35:
19 panelen in serie willen nog wel eens erg dichtbij de maximale stringspanning komen. Afhankelijk van exacte model paneel.

Ik zou een losse opbrengst simulatie willen zien voor het platte dak. Dat licht echt niet super gunstig. Daar komt nog bij dat een string van 6 op 3 fase omvormer weinig ruimte laat voor schaduw management... Ofwel die set van 6 kan wel eens tegenvallen.

Hoe gaat hij die 6 op 250x320 leggen

Net gebeld door installateur en inderdaad wat jij aangaf, installatie op het plattedak geeft een slecht rendement en was ook niet optimaal voor de string dus afgeraden door installateur.

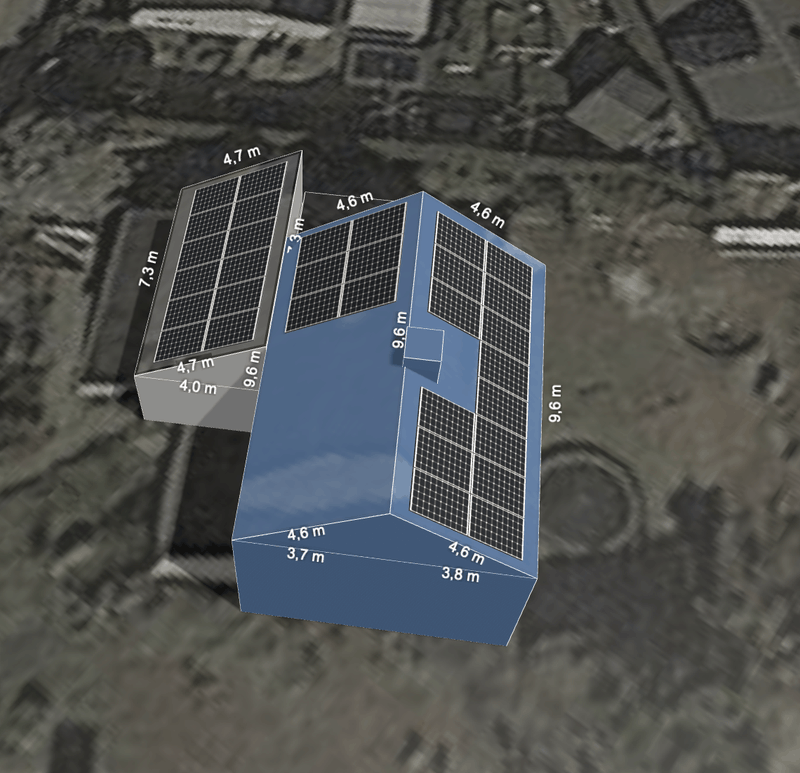

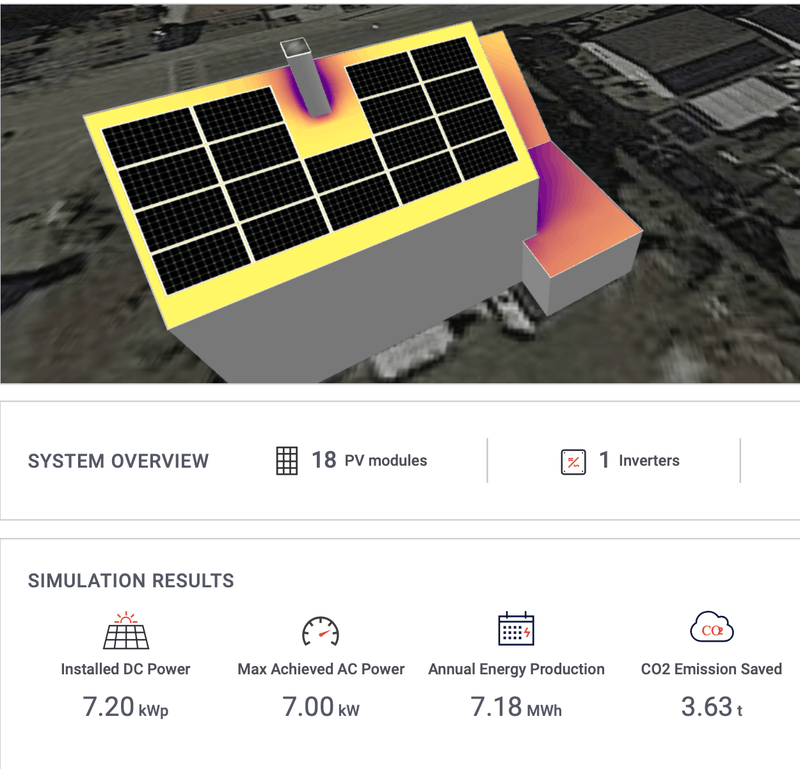

Uit nameten blijkt dat er 18 panelen passen op het grote dak. Hiervoor wordt nu een plan gemaakt. Even afwachten, ben benieuwd waar ze mee komen qua prijs. Hopelijk heb ik deze morgen.

[ecn1985]

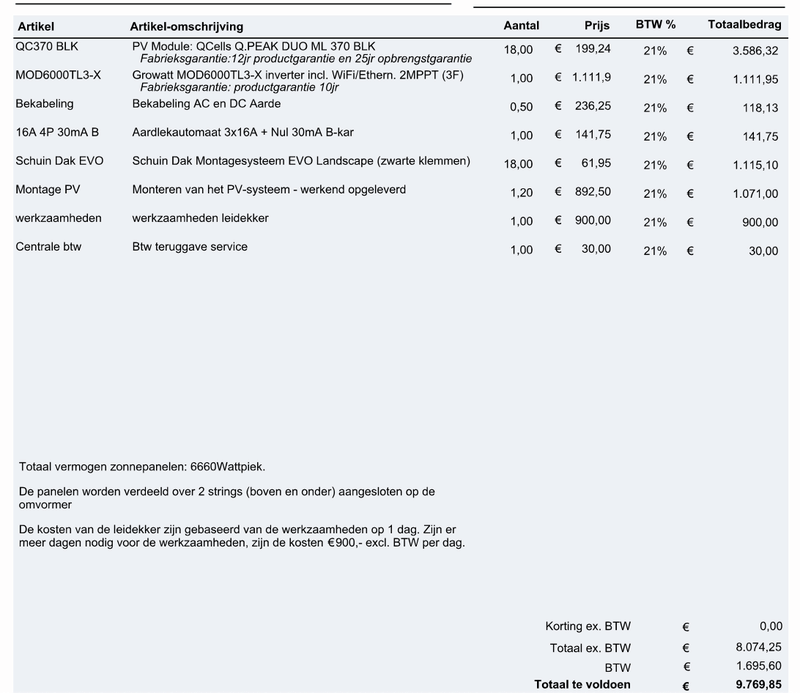

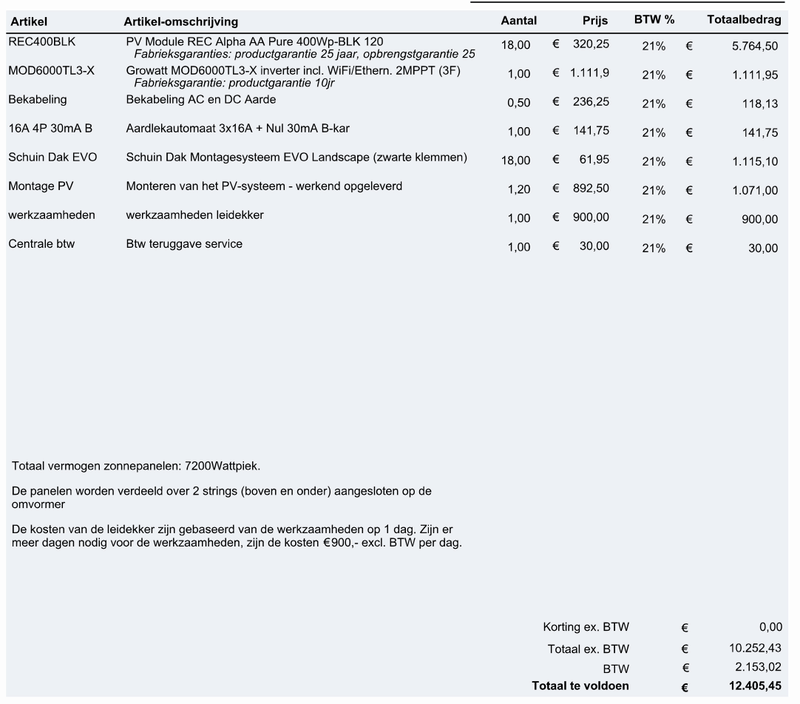

Het heeft even geduurd maar de eerste offerte is binnen. Er worden type panelen geoffreerd. De offerte is inclusief de kosten van de leidekker a 900euro ex BTW.

Zelf vind ik de offertes aan de hoge kant.







Ik verwacht nog een offerte van een andere installateur.

De REC offerte ondanks dit een goed paneel is lijkt me dit niet enorm rendabel gezien het prijsverschil. Iemand ervaring met de Q-cell panelen?

[ecn1985]

Ronald schreef op dinsdag 1 februari 2022 @ 22:38:
@ecn1985 het is erg lastig inbeelden zo zonder getekend legplan.

Maar ik ruik ontwerp problemen... Dus als je het legplan en exacte paneeltype kan delen dan kan ik of een ander forumlid er meer over zeggen.

Hoe beter jij de info met ons deelt, hoe beter de feedback wordt.

Als je kijkt naar de aangeboden panelen is het dan een juist ontwerp qua systeem?

[Ronald]

Kijk een installateur die heel eerlijk alles uit splitst; dat vind ik gewoon top.

De Q-Cells worden als net merk gezien, maar wellicht is REC Twinpeak 4 te krijgen voor ongeveer hetzelfde (Hij staat iets voordeliger dan de prijs van de Q-Cells in Duitse webshops).

De Alpha is zeker fantastisch, maar te hoog in prijs wat mij betreft.

Wat betreft de prijs: Het werken op een leien dak is specialistisch, dus zal meer kosten. 7200/6660 geeft < €1,10/Wp, wat niet extreem is.

Je kunt eventueel zoeken naar een dakspecialist met de ervaring in-house die ook PV legt en daarom wat voordeliger werkt: Je betaald nu feitelijk dubbele 'voorrijkosten' (De dakspecialist en de pv installateur)

Zoals je hem in SE designer hebt staan lijkt me dat er een 19e paneel op gaat als je iets lager legt.

Ik vraag me af of 2 strings optimaal is. dan heb je 9x34Vmpp (Q-cells). 18x34V zit heel dicht bij de nominale 580V van de Growatt; en dat zou efficiënter moeten zijn.

[Gerco-M]

Ik vind de offertes ook inderdaad een tikje aan de hoge kant, maar in de huidige markt en met het leien dak misschien wel verklaarbaar.

Wel zou ik die optie van de andere kant van het dak open houden, en aan de Z kant zeker geen dure panelen of omvormer doen zodat je zoveel mogelijk budget overhoud voor de andere kant, wat daar veel sneller rendement heeft. Je kan beter 2 x zoveel panelen op je dak hebben dan 2 x zo dure panelen die 20% meer rendement opleveren. Bv… Je dak is niet heel schuin dus die andere kant heeft toch zeker ca 60% rendement wat met de huidige energietarieven dus nog zeer lucratief is.
Want met 6660 Wp op Zuid kom je waarschijnlijk nog wat kwh tekort per jaar en kan je maar beter overschot hebben wat je goed kan verkopen. En na salderen met meer direct verbruik wordt het nog interessanter natuurlijk om meer Wp op je dak te hebben.

Als je je budget enigzins kan rekken tenminste. Als je het nu kan doen kan besparen op voorrijdkosten maar je kan er anders ook gewoon nu al rekening mee houden en het over een jaar doen of zo.

[ecn1985]

Ronald schreef op donderdag 10 februari 2022 @ 12:20:
Kijk een installateur die heel eerlijk alles uit splitst; dat vind ik gewoon top.

De Q-Cells worden als net merk gezien, maar wellicht is REC Twinpeak 4 te krijgen voor ongeveer hetzelfde (Hij staat iets voordeliger dan de prijs van de Q-Cells in Duitse webshops).

De Alpha is zeker fantastisch, maar te hoog in prijs wat mij betreft.

Wat betreft de prijs: Het werken op een leien dak is specialistisch, dus zal meer kosten. 7200/6660 geeft < €1,10/Wp, wat niet extreem is.

Je kunt eventueel zoeken naar een dakspecialist met de ervaring in-house die ook PV legt en daarom wat voordeliger werkt: Je betaald nu feitelijk dubbele 'voorrijkosten' (De dakspecialist en de pv installateur)

Zoals je hem in SE designer hebt staan lijkt me dat er een 19e paneel op gaat als je iets lager legt.

Ik vraag me af of 2 strings optimaal is. dan heb je 9x34Vmpp (Q-cells). 18x34V zit heel dicht bij de nominale 580V van de Growatt; en dat zou efficiënter moeten zijn.

Bedankt voor het antwoord.
Ben het met je eens dat het een duidelijke en overzichtelijke offerte is.
Prijs is inderdaad zonder de kosten van de leidekker nog niet schrikbarend hoog.

Zal ook informeren naar de Rec Twinpeak 4 panelen, als ik het goed begrijp hebben deze de voorkeur boven de Q-cell panelen?

Het 19e paneel moet ik zelf even nameten, wat er niet te zien is op het legplan is een pijp van de ketel, zie nog net voor de schoorsteen staat.

Het optimaal gebruik van de omvormer was ik niet bekend mee, ga het aankaarten bij de installateur, kijken wat daar voor een reactie op komt. Neem aan dat 19 panelen op 1 string dan ook geen probleem gaat zijn?

[Ronald]

19 in 1 string zou een Voc van ~800V + 10% als ze steenkoud zijn. Ruim onder de 1000V van de omvormer.
Vmpp blijft ook wel onder de 800V... Prima dus.

De REC Twinpeak 4 zijn gewoon nog een stapje mooier dan de Q-Cells. Goede kans dat ze vergelijkbaar kosten.

[ecn1985]

Gerco-M schreef op donderdag 10 februari 2022 @ 19:39:
Ik vind de offertes ook inderdaad een tikje aan de hoge kant, maar in de huidige markt en met het leien dak misschien wel verklaarbaar.

Wel zou ik die optie van de andere kant van het dak open houden, en aan de Z kant zeker geen dure panelen of omvormer doen zodat je zoveel mogelijk budget overhoud voor de andere kant, wat daar veel sneller rendement heeft. Je kan beter 2 x zoveel panelen op je dak hebben dan 2 x zo dure panelen die 20% meer rendement opleveren. Bv… Je dak is niet heel schuin dus die andere kant heeft toch zeker ca 60% rendement wat met de huidige energietarieven dus nog zeer lucratief is.
Want met 6660 Wp op Zuid kom je waarschijnlijk nog wat kwh tekort per jaar en kan je maar beter overschot hebben wat je goed kan verkopen. En na salderen met meer direct verbruik wordt het nog interessanter natuurlijk om meer Wp op je dak te hebben.

Als je je budget enigzins kan rekken tenminste. Als je het nu kan doen kan besparen op voorrijdkosten maar je kan er anders ook gewoon nu al rekening mee houden en het over een jaar doen of zo.

Als ik ook naar het antwoord van Ronald kijk betreffende de string is het inderdaad nog een optie om een aantal panelen op het andere dakvlak te leggen. Wat betreft verbruik is 6660WP waarschijnlijk niet voldoende aangezien ik ook nog ga overstappen naar een warmtepomp.

Ik neem aan de gemiddelde prijs per wp ook zal zakken bij het verhogen van het aantal panelen.
Nog een paneel of 12 extra zou wel een mooie opbrengst opleveren en moet dus ook lukken met 2 strings als ik het goed begrijp.

[ecn1985]

Ronald schreef op donderdag 10 februari 2022 @ 22:42:
19 in 1 string zou een Voc van ~800V + 10% als ze steenkoud zijn. Ruim onder de 1000V van de omvormer.
Vmpp blijft ook wel onder de 800V... Prima dus.

De REC Twinpeak 4 zijn gewoon nog een stapje mooier dan de Q-Cells. Goede kans dat ze vergelijkbaar kosten.

Top, ga ik naar informeren, lijkt me voor een installateur niet veel uitmaken als ze als REC leveren?

[Ronald]

Vanuit het oogpunt van werk zijn de panelen 1 pot nat.

En ja: marginale kosten per extra paneel op een tegenoverliggend dakvlak is zo'n 60-70% van de huidige offerte / paneel. Levert ook ongeveer 60-70% op op dat dakvlak... dat kan prima uit dus.

[ecn1985]

Morgen nog een keer goed alles nameten, als ik het zelf invoer op sunnydesign krijg ik er in geen mogelijkheid 5 langs elkaar. Paneel is 'als ik de juiste heb' 1.84x1.03
5 x 1.84 = 9.20
Dacht dat het dak 9.4 was totale breedte dan lijkt me 5 nogal ambitieus wil je ook wat ruimte van de dakrand houden. Meen ergens gelezen te hebben dat 20/30cm hiervoor is aan te bevelen.

[ecn1985]

update:

Helaas is het tot op heden niet gelukt om offertes te krijgen bij andere installateurs. Ik heb bij de aanbieder van offerte 2 gevraagd wat het zou kosten om ook 12 panelen te plaatsen op het tegenoverliggend dakvlak, zelf vind ik de prijs dan te hoog worden.

Wil me nu gaan verdiepen en de mogelijkheden bekijken om de panelen zelf te gaan plaatsen.
Ik heb een oud topic van Pazo bekeken waar veel info te vinden is over het plaatsen op een leidak. @Pazo dank voor de info.
Aanschaf zonnepanelen; zelf installeren

Stappen:

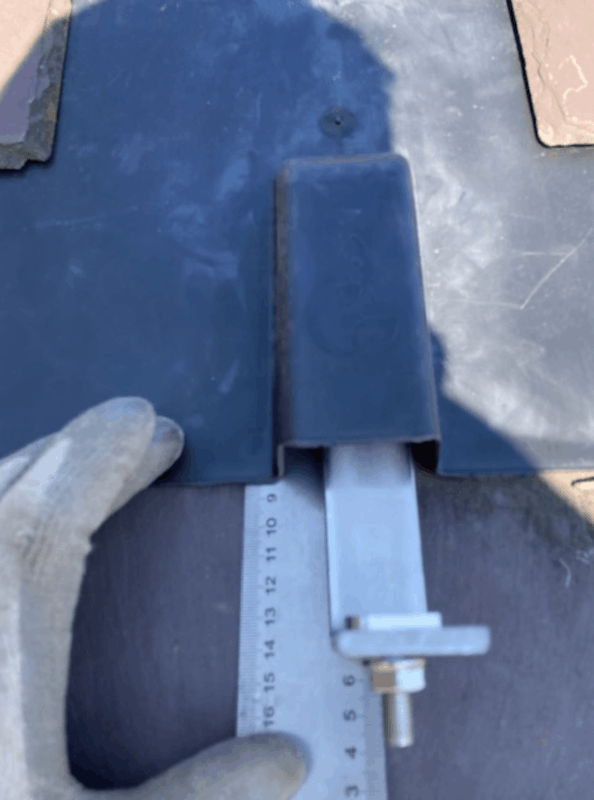

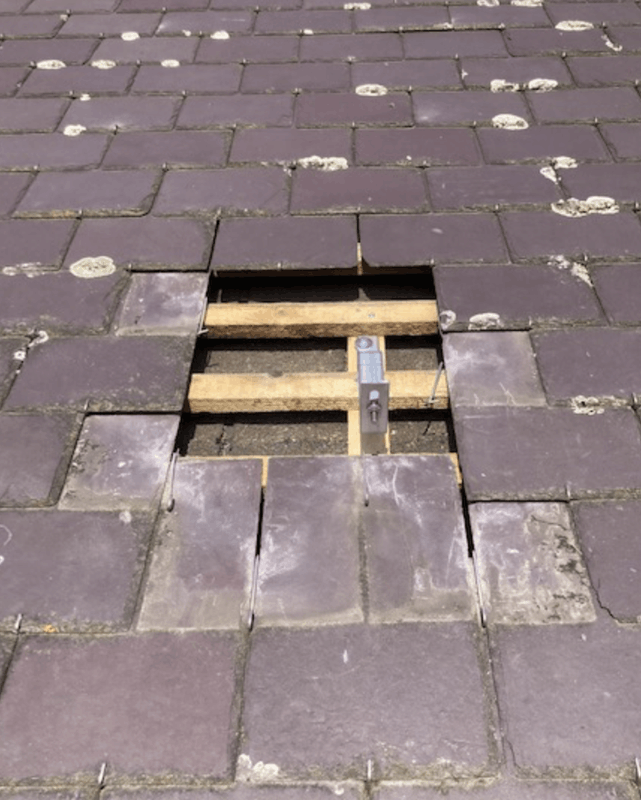

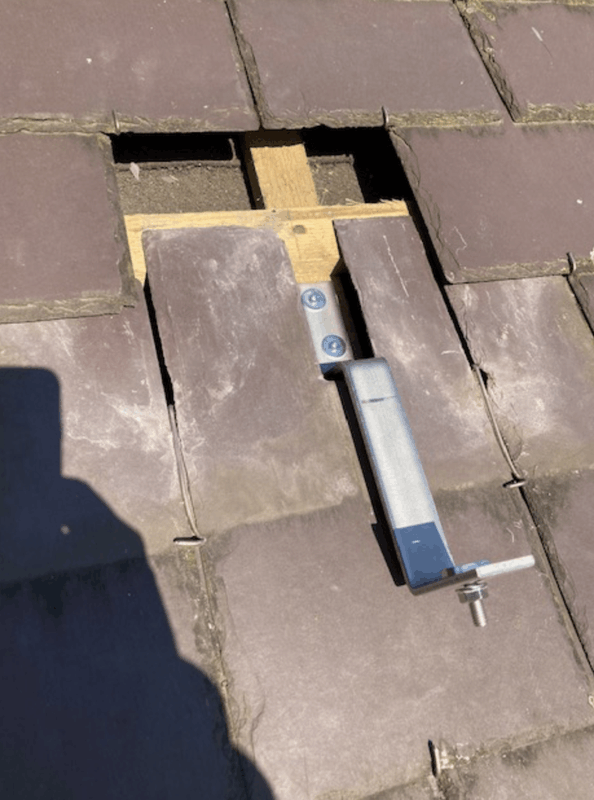

1. Dakhaak en flashing voor een leidak bestellen om uit te proberen of zelf plaatsen een optie is.
2. Bepalen welk type paneel / omvormer / aantal.
3. Wanneer 1&2 succesvol materialen bestellen.
4. Plaatsen panelen.
5. Elektrisch laten aansluiten van de panelen (omvormer en meterkast)
6. Lachend kijken naar de opbrengst

1. Bestellen dakhaken


2. Bepalen welk type paneel / omvormer / aantal.

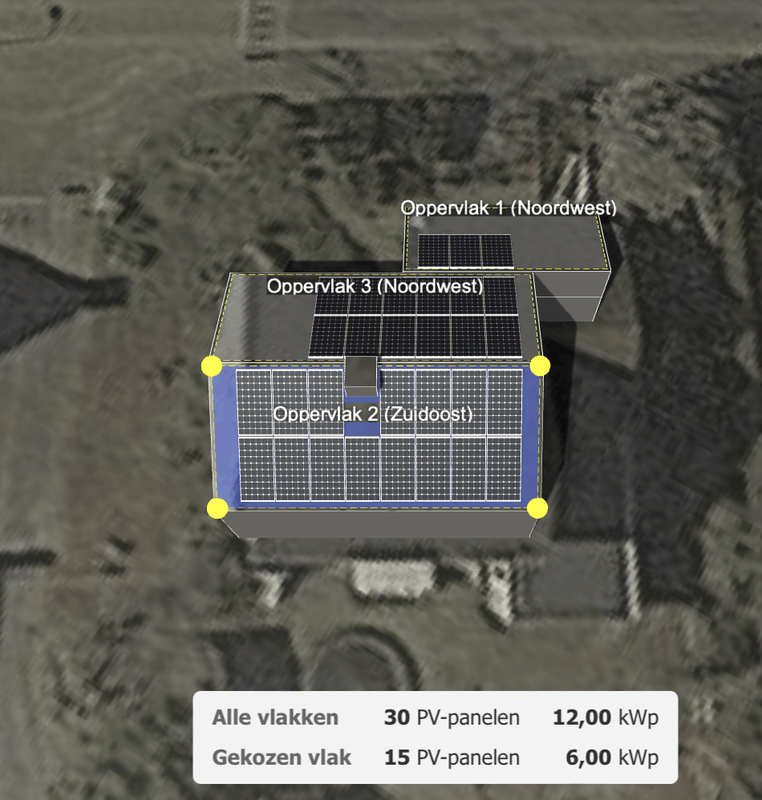

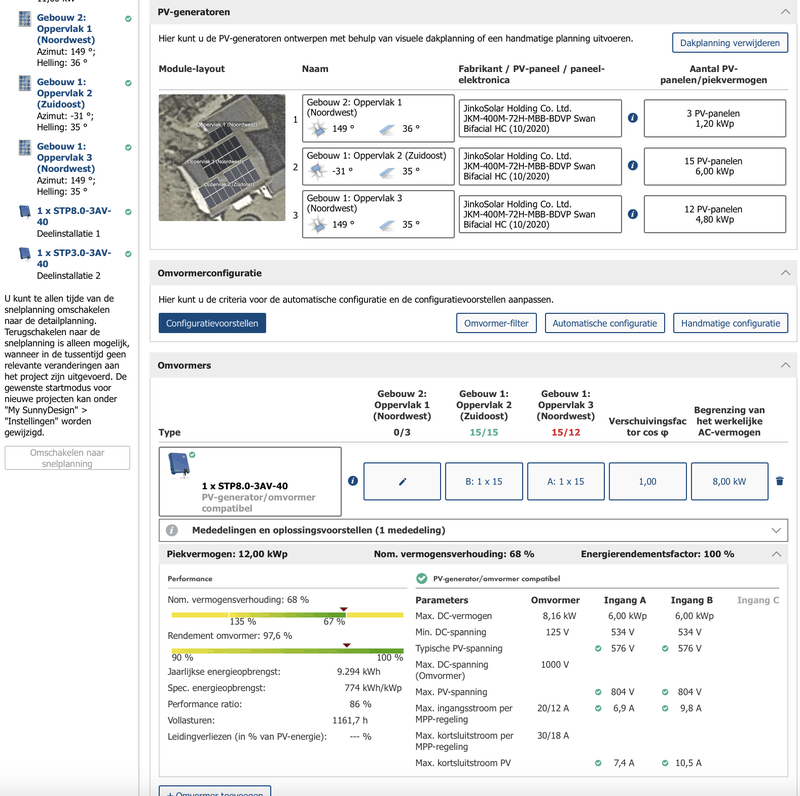

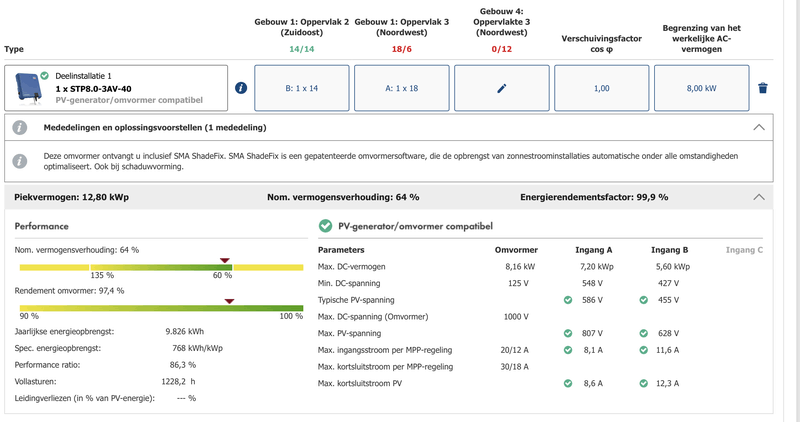

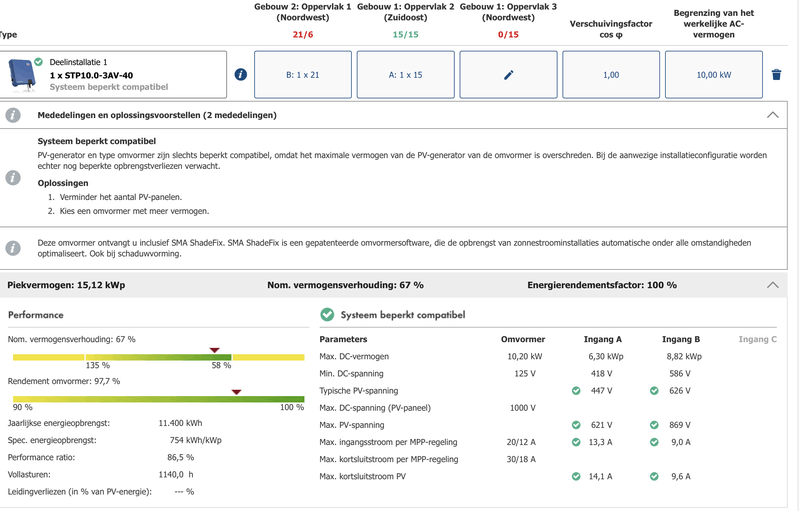

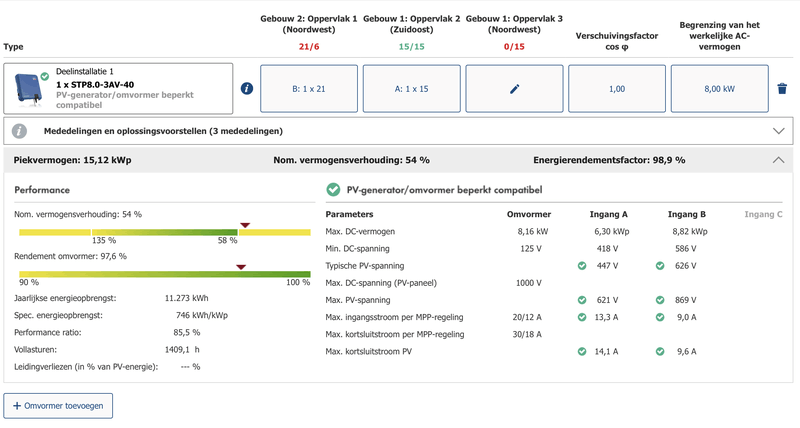

Ik heb in sunny design een set-up gemaakt voor 30 panelen
- 15x zuid-oost
- 15 x noord-west
Als je kijkt naar dak oppervlak kunnen er nog een aantal panelen bij worden geplaatst, op het grote dak noord-west komen nog 2 dakramen dat gedeelte heb ik vrij gehouden van panelen.
Uiteindelijk moet je ook een keer tevreden zijn.





Heb nu gekozen voor Jinko panelen

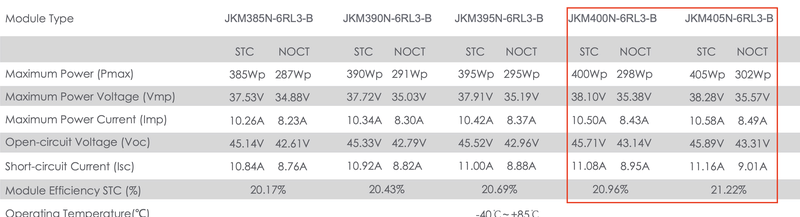

JINKO 400 WP N-TYPE ALL BLACK HALF CELL (JKM405N-6RL3-BK)
https://cdn.webshopapp.co...iles/389835292/304026.pdf

Advies gevraagd: @Ronald @Gerco-M en natuurlijk iedereen die advies wil geven, ik hoor het graag.
A. Is dit een goed paneel, lijkt me qua prijs / output een prima paneel? 175euro / 400wp = 0,44 cent/wp

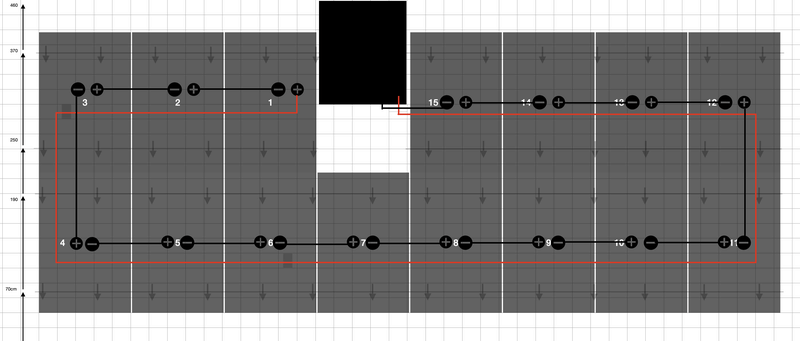

B. Is de string verdeling juist op deze manier? Ik heb het overzicht vanuit sunny design toegevoegd maar ik begrijp zelf niet helemaal of dit nu een optimale verdeling is ofniet ?
Neem aan dat de schaduw van de schoorsteen acceptabel is voor een stringomvormer?

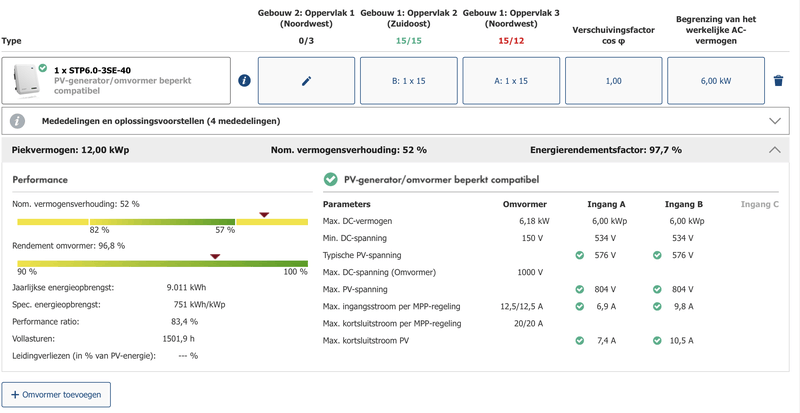

C. Welke merk / vermogen omvormer heb ik nodig? Sunny design geeft aan een 8kw omvormer is dit nodig?
D. Andere opmerkingen?

[ Voor 6% gewijzigd door ecn1985 op 22-02-2022 10:43 ]

[Ronald]

A. paneelkeuze maakt amper tot niets uit. Goedkoop en veel... For what it's worth: Ik heb de kleinere 350W variant van die Jinko liggen. Als je goed uit komt met de nog grotere 470 of 535... Dan zou ik die pakken. (Minder werk en nog voordeliger ook)
B. lijkt prima
C. 6kW is waarschijnlijk te krap, 8kW is riant. Wat krijg je uit de simulatie met een 6? Merk is aan jouw. SMA is beter, maar tegen een dikke prijs. GoodWe voordeliger.
D. Recent heeft Solar Outlet leien toegevoegd als optie voor installeren... +100%... Ofwel dat komt overeen met wat je in je offerte hebt waar het werk van de leidekker ongeveer gelijk staat aan het installatiewerk zelf. Gaat dus veel werk zijn... Ik gok dat je een aantal leien onbedoeld gaat slopen... Dat gebeurde zelfs bij een prof op ex-'ons' dak in .UK. Stapeltje reserve incalculeren?

[ecn1985]

Ronald schreef op dinsdag 22 februari 2022 @ 11:02:
A. paneelkeuze maakt amper tot niets uit. Goedkoop en veel... For what it's worth: Ik heb de kleinere 350W variant van die Jinko liggen. Als je goed uit komt met de nog grotere 470 of 535... Dan zou ik die pakken. (Minder werk en nog voordeliger ook)
B. lijkt prima
C. 6kW is waarschijnlijk te krap, 8kW is riant. Wat krijg je uit de simulatie met een 6? Merk is aan jouw. SMA is beter, maar tegen een dikke prijs. GoodWe voordeliger.
D. Recent heeft Solar Outlet leien toegevoegd als optie voor installeren... +100%... Ofwel dat komt overeen met wat je in je offerte hebt waar het werk van de leidekker ongeveer gelijk staat aan het installatiewerk zelf. Gaat dus veel werk zijn... Ik gok dat je een aantal leien onbedoeld gaat slopen... Dat gebeurde zelfs bij een prof op ex-'ons' dak in .UK. Stapeltje reserve incalculeren?

A. Voorwaarde is dat ze all-black zijn (WAF) dan is 405 zo'n beetje de max qua betaalbaarheid. Keuze zal dus tussen de 400 en 405 zijn.
C.
Waar let je nu precies op?
D. Heb nog een aardige stapel reserve leien, dus dat moet wel goedkomen hoop ik.

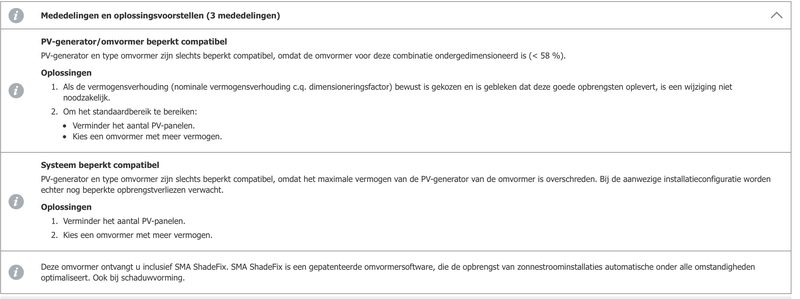

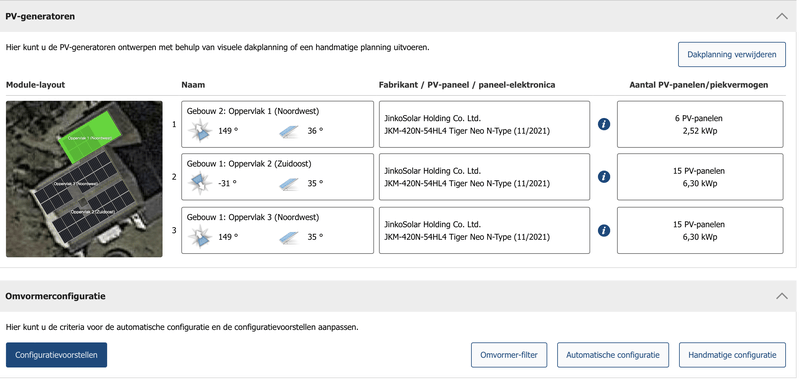

Zie net dat ik in sunny design niet de juiste panelen kan selecteren. Dit zijn de specs van de panelen:

Maakt dit nog verschil qua string en omvormer of is dit minimaal?

[ Voor 15% gewijzigd door ecn1985 op 22-02-2022 11:38 ]

[Gerco-M]

Goed plan! Mooi net legplan en goed gevuld dak dus heel goed bezig!

15 per kant, en met een string omvormer en ook naast de schoorsteen. Dat is geen probleem met de bypass diodes dus nergens bang voor zijn hoor. Ik heb ook een schoorsteen. Ook 2 dakramen op NW trouwens. Maar die schoorsteen schaduw kan je “heel mooi” terug zien komen in de string spannings grafiek, ik zie daar af en toe een klein sprongetje omhoog en naar beneden. Kan je exact zien wanneer die bypass diodes hun werk doen.

Zelf installeren is wel een dingetje natuurlijk, maar als je het zelf aandurft en het in stapjes kan plannen zoals je doet is het te overzien denk ik. En heb je voor een zeer betaalbaar bedrag echt een mooi systeem denk ik, en zeer economisch ook!
En mooi, met de All Black panelen. En veel opbrengst en dus lage energie rekening en dus zeer hoge WAF denk ik

Kwa omvormer zou ik denk ik ook voor de 8 kw gaan, en dan ook een goede economische zoals de genoemde Goodwe of ik heb hier de Huawei en die doen hun werk ook perfect. Monitoring is wel matig via de app maar dat is bij velen het geval wat ik hoor. Ik heb zelf daarom monitoring via Kwh meters in de meterkast en dan youless en PVoutput. Dan werkt het wel perfect. Realtime direct zelf monitoring en betrouwbare stats van PVoutput. Maar als je monitoring minder belangrijk vind is de app van Goodwe misschien ook voldoende.

[ecn1985]

Gerco-M schreef op dinsdag 22 februari 2022 @ 11:40:
Goed plan! Mooi net legplan en goed gevuld dak dus heel goed bezig!

15 per kant, en met een string omvormer en ook naast de schoorsteen. Dat is geen probleem met de bypass diodes dus nergens bang voor zijn hoor. Ik heb ook een schoorsteen. Ook 2 dakramen op NW trouwens. Maar die schoorsteen schaduw kan je “heel mooi” terug zien komen in de string spannings grafiek, ik zie daar af en toe een klein sprongetje omhoog en naar beneden. Kan je exact zien wanneer die bypass diodes hun werk doen.

Zelf installeren is wel een dingetje natuurlijk, maar als je het zelf aandurft en het in stapjes kan plannen zoals je doet is het te overzien denk ik. En heb je voor een zeer betaalbaar bedrag echt een mooi systeem denk ik, en zeer economisch ook!
En mooi, met de All Black panelen. En veel opbrengst en dus lage energie rekening en dus zeer hoge WAF denk ik

Kwa omvormer zou ik denk ik ook voor de 8 kw gaan, en dan ook een goede economische zoals de genoemde Goodwe of ik heb hier de Huawei en die doen hun werk ook perfect. Monitoring is wel matig via de app maar dat is bij velen het geval wat ik hoor. Ik heb zelf daarom monitoring via Kwh meters in de meterkast en dan youless en PVoutput. Dan werkt het wel perfect. Realtime direct zelf monitoring en betrouwbare stats van PVoutput. Maar als je monitoring minder belangrijk vind is de app van Goodwe misschien ook voldoende.

Goed om te horen dat de schoorsteen geen probleem is, had ik ook niet verwacht.

Zelf installeren ik denk dat het te overzien is, kan het in mijn eigen tempo doen. Verwacht vooral dat de leihaken plaatsen een hoop werk zal zijn, eerst maar eens 1 haak proberen om te kijken of het lukt.

Monitoring wil ik ook gaan doen met KWh meter in de meterkast dus de app hecht ik minder waarde aan. Als ik het goed lees is een Goodwe een prima keus als je kijkt naar prijs / kwaliteit?

Andere vraag, ik wil in de toekomst waarschijnlijk overstappen naar een EV moet je qua omvormer hier wellicht al rekening mee houden? Hebben jullie / iemand hier ervaring mee of neem je dan een std omvormer en losse EVcharger?

[Ronald]

6kW is duidelijk te klein: Energierendementsfactor is percentage van te realiseren opbrengst; 2,3% aftop is wat veel. 200kWh per jaar is het prijsverschil met een 8kW waard

Minimum DC spanning: Moet hoger zijn dan startspanning omvormer (150V in dit geval) en als je schaduwmanagement wil duidelijk boven minimum Vmpp (Zie datasheet)
Elk 1/3e paneeldeel in schaduw = 12V omlaag t.b.v bypass diode (1/3e Vmpp paneel)

Max DC spanning: teveel gaat omvormer dood (okay er is vast marge). Bij deze omvormer max 1000V

Max stroom MPP onder de max Impp omvormer
Sunny berekend dit zelfs met verwachte instraling (Daarom lager voor NW dak)

En kortsluitstroom moet ook weer onder max Isc van omvormer (zou wat mij betreft niet moeten, maar risico op dode omvormer)

Alle stromen en spanningen zijn temperatuurafhankelijk. Sunny houdt hier rekening mee... Maar de correctie factoren staan in paneel datasheet.

[ Voor 9% gewijzigd door Ronald op 22-02-2022 12:59 ]

[ecn1985]

Bedank voor de uitleg, maakt weer een groot deel begrijpelijk. Wordt dus een 8kw omvormer

[Gerco-M]

Ja Goodwe is een prima economische keus hoor. Heb er dus zelf geen ervaring mee maar doet goed zijn werk volgens mij.

Nee kwa EV hoef je geen rekening te houden met de omvormer. Alleen zorgen dat je voldoende stroom opwek hebt zodat je ook in de toekomst je EV kan laden en nog steeds weinig of geen stroom hoeft te kopen

[ecn1985]

Bedankt voor de info tot nu toe maakt weer een hoop duidelijk.

- Bij afname van 30 panelen is er dan nog te praten over de prijs bij 1 van de grotere online aanbieders?
- Betreffende het aansluiten en ophangen van de omvormer, hiervoor heb ik 2 opties:
1. Op zolder direct onder de zonnepanelen, DC kabel lengte is dan kort en de AC zal dan een 20 meter zijn naar de meterkast
2. In de garage, de omvormer hangt dan direct achter de meterkast de DC kabel zal dan ongeveer 20 meter lang zijn.
Is hierin een beste keuze of het het wat zelf het makkelijkst is?
Gerelateerde vraag: Als je 2 strings hebt mogen deze in 1 buis of moeten dit 2 afzonderlijke buizen zijn? Dwz als de omvormer in de garage komt moet ik dan 2 afzonderlijke buizen leggen?

Ik heb het dak op zuid uitgewerkt voor het aansluiten, is het logisch en klopt het op deze manier? Probeer bij de schoorsteen weer naar binnen te steken.

[ Voor 30% gewijzigd door ecn1985 op 23-02-2022 12:40 ]

[ecn1985]

@Ronald @Gerco-M mag ik jullie advies nogmaals vragen over bovenstaande?

Alvast bedankt.

[Gerco-M]

Volgens mij heb je al een aardig goed plan, en ben je goed bezig. Ik kan je echt geen zware kritiek geven

Je kan vragen om korting bij 30 panelen, maar ik geef je niet heel veel kans, in de huidige markt omstandigheden. Als je 300 panelen nodig had dan gaf ik meer kans.

Op zolder de omvormer is de meeste gebruikelijke optie. Maar ook een beetje wat handig is. Strings in verschillende buis is vast beter. Of zelfs beide plussen en minnen van elke string in een buis. Dus daarom ook is omvormer op zolder en dan gewoon een AC kabel wat handiger. Het is altijd wel goed om een zo dik mogelijke kabel te nemen om verliezen te verminderen, zodat als in de straat het voltage te hoog wordt, jouw omvormer niet als eerste afschakelt. 4mm2 is dan beter dan 2.5mm2

Stringlayout is netjes denk ik hoor.
Succes!

[ecn1985]

Gerco-M schreef op donderdag 24 februari 2022 @ 23:34:
Volgens mij heb je al een aardig goed plan, en ben je goed bezig. Ik kan je echt geen zware kritiek geven

Je kan vragen om korting bij 30 panelen, maar ik geef je niet heel veel kans, in de huidige markt omstandigheden. Als je 300 panelen nodig had dan gaf ik meer kans.

Op zolder de omvormer is de meeste gebruikelijke optie. Maar ook een beetje wat handig is. Strings in verschillende buis is vast beter. Of zelfs beide plussen en minnen van elke string in een buis. Dus daarom ook is omvormer op zolder en dan gewoon een AC kabel wat handiger. Het is altijd wel goed om een zo dik mogelijke kabel te nemen om verliezen te verminderen, zodat als in de straat het voltage te hoog wordt, jouw omvormer niet als eerste afschakelt. 4mm2 is dan beter dan 2.5mm2

Stringlayout is netjes denk ik hoor.
Succes!

Oké begrijp ik het goed dat je zowel voor de AC als DC bekabeling 4mm wilt gebruiken?

Korting ga je denk ik gelijk in krijgen, verwacht ook dat de kans klein gaat zijn, maar vragen staat vrij natuurlijk.

Heb 1 leihaak en flashing besteld eens kijken of het lukt om dit zelf netjes geplaatst te krijgen. Hopelijk dit weekend.

[Gerco-M]

Ja hoe dikker hoe beter kwa kabel, en hoe korter ook hoe beter natuurlijk.

Als je 3 fase omvormer hebt dan scheeld het wel iets trouwens, en kan je misschien met 2.5mm2 ook al af, maar het ligt een beetje aan wat mogelijk is, en hoe je voltages in de straat nu zijn. Als er al veel PV ligt in de straat en het voltage is al wat hoger dan wordt het met jouw PV nog wat hoger natuurlijk.

Hier in mijn straat is vrij weinig PV (huurhuizen vooral) en ik kan 12 kw naar het net pompen en zie dan als hoogste 243V of zo. Ik heb 2 omvormers en beide op 3 fase en 2.5m2 met een lange kabel van het dak naast regenwater afvoer via kelder naar de meterkast. Zeker 20m per stuk.

[ecn1985]

Het valt hier in de straat mee met de panelen, maar wat niet is kan natuurlijk nog komen in de toekomst. Nu we toch bezig zijn is denk ik de beste optie om 4mm2 te leggen, dan is het ook zeker toekomstproof.

[ecn1985]

Helaas wat langer geduurd als verwacht maar vanmorgen geprobeerd de 'test' dakhaak te plaatsen, zie hieronder het resultaat. Al met al is het prima te doen het kost alleen tijd.









Ben tevreden over het resultaat, waar ik nog een vraag over heb als je kijkt naar de manier waarop de haak is geplaatst komt hierover de flashing (zwarte kap) er zit alleen nog wel een redelijke opening onder. Bestaat er een kans dat bij stevige wind regen opgestuwd wordt en onder de leien terecht komt?
En nu ik zo dit te denken, is dit ook niet een plaats waar ongedierte / wespen onder gaan zitten? De kans is wel klein waarschijnlijk aangezien er ook nog zonnepanelen overheen worden geplaatst en de flashing het zo goed als afdicht.
@Pazo jij heb een ook een soort gelijk systeem maar anders geplaatst en jou dak ziet er wat steiler uit. Wat zijn jou ervaringen?

Kan altijd het gedeelte wat nu uit de lei is geslepen dichtplakken met een stukje loodvervanger, al is het maar voor het gevoel.

Mocht er iemand tips hebben, ik hoor ze graag.

[Pazo]

@ecn1985 Van mij is exact zo. Ik heb iets andere haken, maar met het concept met de flashing en het uitsnijden is vrijwel hetzelfde. Die flashing vind ik echt wel een fijn gevoel. Zo'n grote rubberen flap eronder maakt de boel veel beter waterdicht. Ja in theorie zou er water in geblazen kunnen worden, maar met de afgelopen stormen heb ik er op mijn bestaande sets gelukkig niets van gemerkt qua lekkage En inderdaad, straks liggen er nog panelen overheen.

En ja, het is een enorme klus. Afgelopen zaterdag van 08.30 tot 17.00 bezig geweest, en 13 (van de 32) haken geplaatst. Aankomende zaterdag waarschijnlijk weer.

[timovd]

ecn1985 schreef op woensdag 9 maart 2022 @ 13:21:
...Al met al is het prima te doen het kost alleen tijd.

Tsja... niet alles gaat van een leien dakje

Ben tevreden over het resultaat, waar ik nog een vraag over heb als je kijkt naar de manier waarop de haak is geplaatst komt hierover de flashing (zwarte kap) er zit alleen nog wel een redelijke opening onder. Bestaat er een kans dat bij stevige wind regen opgestuwd wordt en onder de leien terecht komt? ...

Als de panelen er op liggen beschermen die tegen directe regen en andere weersinvloeden.

[ecn1985]

Pazo schreef op woensdag 9 maart 2022 @ 13:30:
@ecn1985 Van mij is exact zo. Ik heb iets andere haken, maar met het concept met de flashing en het uitsnijden is vrijwel hetzelfde. Die flashing vind ik echt wel een fijn gevoel. Zo'n grote rubberen flap eronder maakt de boel veel beter waterdicht. Ja in theorie zou er water in geblazen kunnen worden, maar met de afgelopen stormen heb ik er op mijn bestaande sets gelukkig niets van gemerkt qua lekkage En inderdaad, straks liggen er nog panelen overheen.

En ja, het is een enorme klus. Afgelopen zaterdag van 08.30 tot 17.00 bezig geweest, en 13 (van de 32) haken geplaatst. Aankomende zaterdag waarschijnlijk weer.

[Afbeelding] [Afbeelding]

Goed om te horen, ben je weer opnieuw bezig met het plaatsen van panelen?
Andere vraag plaatst jij ook om de 60cm een haak? Als ik doe kom ik uit op ruim 100 haken op 30 panelen.

[ecn1985]

timovd schreef op woensdag 9 maart 2022 @ 13:38:
[...]

Tsja... niet alles gaat van een leien dakje


[...]

Als de panelen er op liggen beschermen die tegen directe regen en andere weersinvloeden.

Ja je moet maar het maar willen op een leien dakje.. haha

Maar wat jij zegt ik verwacht ook dat het mee zal vallen met de weersinvloeden

[Pazo]

ecn1985 schreef op woensdag 9 maart 2022 @ 16:00:
[...]


Goed om te horen, ben je weer opnieuw bezig met het plaatsen van panelen?
Andere vraag plaatst jij ook om de 60cm een haak? Als ik doe kom ik uit op ruim 100 haken op 30 panelen.

Ja ik heb er 10 op west liggen, anderhalf jaar nu, en ben nu bezig om ook op oost 9 panelen te leggen.
Ik heb inderdaad gekozen voor 60cm, omdat op die afstand ook de verticale balken zitten. je zou voor 90cm kunnen gaan, maar ik moet zeggen dat met die stormen van afgelopen tijd ik heel blij ben dat ik extra haken eronder heb zitten Het is een plens werk, maar better safe then sorry. Je doet het maar 1 keer (nou ja, in feite ben ik nu een tweede keer bezig )

[ecn1985]

Het is nu natuurlijk wel ontzettend rendabel om extra panelen te leggen. Jij heb al ervaring dan hoef je al het uitzoekwerk niet nog een keer te doen.
Ben het met je eens beter 10 haken teveel dan dat ze van het dak afkomen met een storm.
Heb jij qua montage alles van Valk gebruikt?

[Pazo]

ecn1985 schreef op woensdag 9 maart 2022 @ 16:35:
Het is nu natuurlijk wel ontzettend rendabel om extra panelen te leggen. Jij heb al ervaring dan hoef je al het uitzoekwerk niet nog een keer te doen.
Ben het met je eens beter 10 haken teveel dan dat ze van het dak afkomen met een storm.
Heb jij qua montage alles van Valk gebruikt?

Ja ik had de eerste keer alles uitgewerkt, elk boutje etc in Excel staan. Dat had ik nog liggen, dus de materiaallijst was met 10 min gemaakt / besteld voor deze uitbreiding

Alleen de flashings zijn van Van den Vlak, de haken / rails etc is van ClickFit.

[ecn1985]

Ja dat scheelt natuurlijk wel een hoop. Ik heb nu alles van Valk genomen, zal eens een berekening maken met Clickfit zal wel niet zoveel uitmaken verwacht ik.
Zag trouwens wel dat de panelen duurder zijn geworden in elk geval op Solar outlet.

[ecn1985]

Update 24-jan-2023

Allereerst een update, het plan om afgelopen jaar zonnepanelen te plaatsen hebben we uitgesteld, we hebben met de gedachte gespeeld het huis te verkopen dit is niet doorgezet. Uiteindelijk hebben we de keuze gemaakt om eerst een warmtepomp te plaatsen, deze heb ik in oktober geïnstalleerd, nu wil ik graag voor dat de zon 'echt' begint te schijnen de zonnepanelen plaatsen.

Ik heb al ontzettend veel info gehad en ik denk dan ook dat ik zo goed als helder heb hoe ik het ga doen.

Aangezien we een leien dak hebben zal de installatie van de haken aardig wat werk zijn maar gezien de kosten ga ik dit zelf doen. @Pazo heeft hiervoor advies gegeven waarvoor nogmaals dank.
ecn1985 in "Zonnepanelen advies gevraagd."

We willen graag zo veel mogelijk panelen kwijt op het dak, ik neem aan dat de gedachte hoe meer hoe beter nog steeds van toepassing is in de huidige markt?

In Sunny design heb ik een legplan gemaakt voor deze panelen:
https://www.warmteservice...NlOTNiZjVjMzkxZjA4OWIzNDk
Deze zijn momenteel te koop voor 125ex per paneel bij afname van een pallet = 36st. Ik wil dan ook kijken of het mogelijk is 36 kwijt te komen op het dak en qua aansluiting?







@Ronald jij hebt de vorige keer de installatie beoordeeld, mag ik jou vragen nog eens naar bovenstaande te kijken.
1. Is de verdeling per string een probleem 1x 15 & 1x 21?
Geen probleem
2. 8kw omvormer zwaar genoeg? Is er een voorkeur qua merk of maakt dit niet heel veel uit? Is de meerprijs van een SMA tov bijv een growat acceptabel?
8kw aan de krappe kant, 10kw heeft voorkeur
3. Dikte kabels DC 4mm2 is dit voldoende of liever 6mm2 of maakt dit niet veel verschil?
DC 6mm2
4. Dikte AC kabel 2.5m2 / 4mm2 / 6mm2 wat heeft hier de voorkeur?
AC 4mm2
5. Klopt de gedachte nogsteeds meer is beter in deze markt?
Ja
6. Bouwkundig advies is moeilijk om te geven, maar is er een rede om te denken dat het dak niet is berekend op een gewicht van 36 panelen?

Advies, tips zijn welkom van iedereen uiteraard. Om het overzichtelijk te houden zal ik deze post aanvullen met de antwoorden op de gestelde vragen.

[ Voor 7% gewijzigd door ecn1985 op 24-01-2023 12:32 ]

[Ronald]

String lengte heeft akkoord voor de sma omvormer, ook wat mij betreft prima

Omvormer zou ik een tik zwaarder nemen, rendement factor 98.9 is 1,1% aftop, maar technisch geen probleem.

6mm DC kost zeer beperkt maar, ik zou het doen.

AC: 2,5 voldoet, maar als het een lange kabel wordt: ook hier kost 4 beperkt meer. 6 wordt wel echt overkill.

Meer panelen verhoogt in absolute zin je direct eigen verbruik. Warmtepomp lekker laten pruttelen is er ook erg goed voor
Je kunt simulaties doen op basis van te configureren verbruik profiel

[ecn1985]

Ronald schreef op dinsdag 24 januari 2023 @ 12:00:
String lengte heeft akkoord voor de sma omvormer, ook wat mij betreft prima

Omvormer zou ik een tik zwaarder nemen, rendement factor 98.9 is 1,1% aftop, maar technisch geen probleem.

6mm DC kost zeer beperkt maar, ik zou het doen.

AC: 2,5 voldoet, maar als het een lange kabel wordt: ook hier kost 4 beperkt meer. 6 wordt wel echt overkill.

Meer panelen verhoogt in absolute zin je direct eigen verbruik. Warmtepomp lekker laten pruttelen is er ook erg goed voor
Je kunt simulaties doen op basis van te configureren verbruik profiel

Bedankt voor de snelle reactie:

Ik heb ook de 10kw in Sunnydesign gezet:



Heb even gekeken voor een Growat omvormer:

https://www.solar-bouwmar...tt-omvormers-10tl3-x.html deze zijn qua prijs significant goedkoper als een SMA omvormer -1200e.
Is het prijsverschil een duurdere SMA omvormer waard? Lees wel dat hier shadefix opzit?

https://www.solar-bouwmar...-tripower-100-3av-40.html

[ Voor 11% gewijzigd door ecn1985 op 24-01-2023 12:28 ]

[Ronald]

Alle omvormers hebben een vorm van shadefix. Sma is er een fractie sneller in.

Dat is niet te quantificeren

Het prijsverschil is enorm, de meesten kiezen de voordeligere optie. Wel cloud in China

[ecn1985]

oke ik denk dat ik dan maar moet gaan voor die cloud in China, dat verschil is met net wat te groot.

Nog een vraag betreffende de Jinko panelen, neem aan dat dit gewoon prima is voor de prijs kwaliteitsverhouding?

125e per paneel / 420wp = 0,3e per wp

[MDsvs]

Jinko is momenteel een van de grootste leveranciers van zonnepanelen, het topmodel voor deze prijs is echt een goede deal

PS waar haal je ze vandaan?

[Ronald]

Marktplaats gok ik, daar zit er een die voor dergelijk lage bedragen aan lijkt te bieden

[ecn1985]

Klopt inderdaad marktplaats, ben wel een beetje huiverig wat dat betreft maar volgens mij kan er niet zo heel veel mis? Of denk ik nu te makkelijk?

Is het al raadzaam om nu al een hybride omvormer aan te schaffen om later te kunnen combineren met een battery, of is het daar nog te vroeg voor?

[ Voor 33% gewijzigd door ecn1985 op 25-01-2023 00:15 ]

[Ronald]

Alleen als het weinig extra kost, teveel onzekerheden over of accu rendabel wordt wat mij betreft.

[ecn1985]

Ronald schreef op woensdag 25 januari 2023 @ 07:03:
Alleen als het weinig extra kost, teveel onzekerheden over of accu rendabel wordt wat mij betreft.

Dat geeft nog even stof tot nadenken.

[ecn1985]

Ben er wel uit dat het ook geen hybride omvormer wordt, vind dat prijsverschil te groot en ben het net @Ronald eens dat er nog te veel onzekerheid is wat hiervan het voordeel gaat zijn in de toekomst.

Voor nu staan op de nominatie:
- Goodwe GW10K-DT G2
- Growatt MOD 10TL3-X
- Solis 10KW 3 fase S5 2MPPT
- Kopp Kuara 10.0-2-T - 3-fase omvormer (nog nooit van gehoord?)
De zitten allemaal in de zelfde (lagere) prijsklasse. Is er nog wat te zeggen over de kwaliteit of ligt dit dicht bij elkaar. Mochten er nog andere suggesties zijn voor een omvormer hoor ik ze graag.

[ Voor 6% gewijzigd door ecn1985 op 25-01-2023 23:45 ]

[Ronald]

Denk dat de gemiddelde voorkeur van het forum precies de volgorde van het lijstje is zoals opgeschreven;)

[ecn1985]

Ronald schreef op donderdag 26 januari 2023 @ 06:38:
Denk dat de gemiddelde voorkeur van het forum precies de volgorde van het lijstje is zoals opgeschreven;)

Helder.

[G-addict]

ecn1985 schreef op woensdag 25 januari 2023 @ 23:43:
Ben er wel uit dat het ook geen hybride omvormer wordt, vind dat prijsverschil te groot en ben het net @Ronald eens dat er nog te veel onzekerheid is wat hiervan het voordeel gaat zijn in de toekomst.

Zit met dezelfde overweging, maar als je kijkt naar de Growatt MOD 10KTL3_X of XH is het prijsverschil toch erg klein (JB Solar via bol.com)

[ecn1985]

G-addict schreef op donderdag 26 januari 2023 @ 14:55:
[...]


Zit met dezelfde overweging, maar als je kijkt naar de Growatt MOD 10KTL3_X of XH is het prijsverschil toch erg klein (JB Solar via bol.com)

Bedankt voor de reactie, dan ga ik die meenemen in de overweging.

[ecn1985]

Ronald schreef op donderdag 26 januari 2023 @ 06:38:
Denk dat de gemiddelde voorkeur van het forum precies de volgorde van het lijstje is zoals opgeschreven;)

Sta op het punt de panelen te bestellen, de keuze gaat nu tussen onderstaande:

- Jinko 420W Full black 1722x1134x30 N-Type 54HL4-B

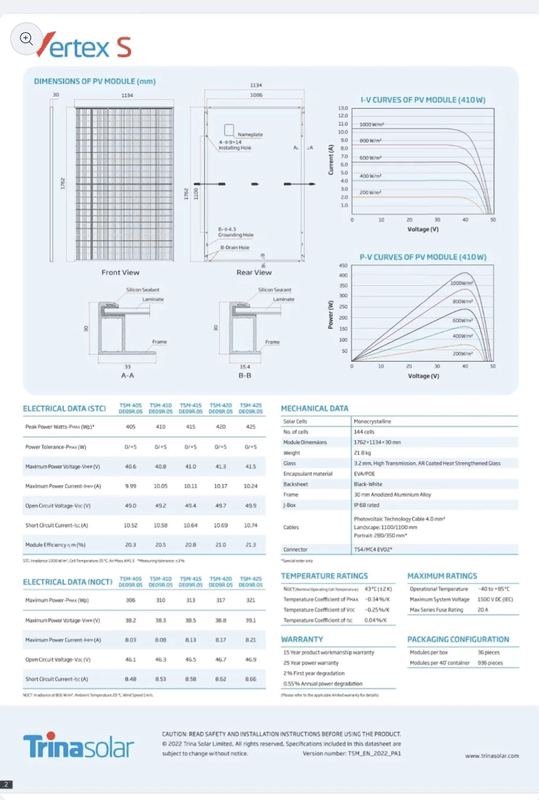

- Trina Solar Vertex 425W 1762x1134

Qua prijs zo goed als identiek, is hier nog een voorkeur of rede voor een bepaald paneel te kiezen. De afmetingen is voor beide panelen geen probleem

- Jinko 420W Full black 1722x1134x30 N-Type 54HL4-B


- Trina Solar Vertex 425W 1762x1134

[ Voor 3% gewijzigd door ecn1985 op 11-02-2023 13:05 ]

[AUijtdehaag]

@ecn1985
Ik las op de facebook groep dat er wat kleurverschil kan zitten bij jinko 420 (uit dezelde pallet)

[ecn1985]

AUijtdehaag schreef op zaterdag 11 februari 2023 @ 14:02:
@ecn1985
Ik las op de facebook groep dat er wat kleurverschil kan zitten bij jinko 425 (uit dezelde pallet)

[Afbeelding]

[Afbeelding]

Bedankt voor het antwoord. Is een behoorlijk verschil ook wat ik zo zie op de foto, dat zou ik persoonlijk jammer vinden als dit het geval is.
Dan is wellicht het andere paneel een betere optie, geen idee of de Trina ook dit probleem heeft? Het lijkt me in elk geval niet iets wat standaard voorkomt bij panelen.

[ Voor 5% gewijzigd door ecn1985 op 11-02-2023 14:30 ]

[AUijtdehaag]

Ik heb de trinas wel eens gezien hier of in het echt, weet het niet meer.
Maar ondanks het zwarte kruis, zijn ze volgens mij wel mooi zwart.

@Ronald Hoe is jouw geheugen?

[Ronald]

Ik heb in het echt Trina gezien met een herkenbaar 2/5e kruis , maar dat was mogelijk een witte backsheet.


Mijn jinko’s zijn egaal.

Kleurverschil zou kunnen komen door andersom leggen: er zit coating op die langzaam verdwijnt

[ecn1985]

Ronald schreef op zaterdag 11 februari 2023 @ 14:48:
Ik heb in het echt Trina gezien met een herkenbaar 2/5e kruis , maar dat was mogelijk een witte backsheet.


Mijn jinko’s zijn egaal.

Kleurverschil zou kunnen komen door andersom leggen: er zit coating op die langzaam verdwijnt

Samengevat is er als ik het goed begrijp weinig van te zeggen, als ik @Ronald goed begrijp is het raadzaam om de panelen zoiezo allemaal hetzelfde te leggen.
Voor mijn gevoel nijg ik zelf naar de Jinko's maar kan dat verder niet onderbouwen. In het slechtste geval moet ik het kleurverschil wat kan voorkomen accepteren. Maar dit kan natuurlijk ook bij andere panelen voorkomen.

[Ronald]

Puur op specs zijn de jinko beter. De n-type cellen degraderen iets minder. Maar wereld van verschil is het niet.

[ecn1985]

Ronald schreef op zaterdag 11 februari 2023 @ 20:49:
Puur op specs zijn de jinko beter. De n-type cellen degraderen iets minder. Maar wereld van verschil is het niet.

Nu begin ik aan mezelf te twijfelen:

Dacht vanmiddag toch zeker gezien te hebben dat de prijs voor de Jinko en de Trina redelijk dicht bij elkaar lagen, maar dat blijkt niet het geval:

- Jinko 420W Full black 1722x1134x30 N-Type 54HL4-B €5535 / 36st = €153,75 per paneel / 420 = €0,366 wp
- Trina Solar Vertex 425W 1762x1134 €4901 / 36st = €136,13 per paneel / 425 = €0,320 wp
- JA Solar 405W FULL BLACK €4789 / 36st = €133,03 per paneel / 405= €0,328 wp

Neem aan dat het kwaliteitsverschil onvoldoende is voor de meerprijs van de Jinko panelen? Dan blijven de Trina of de JA over, dan lijkt me Trina de beste keuze, daarmee leg je de meeste WP op het dak en de meerprijs tov de JA panelen is maar €112

[Zenix]

Dat lijkt me de goede conclusie inderdaad.

[ecn1985]

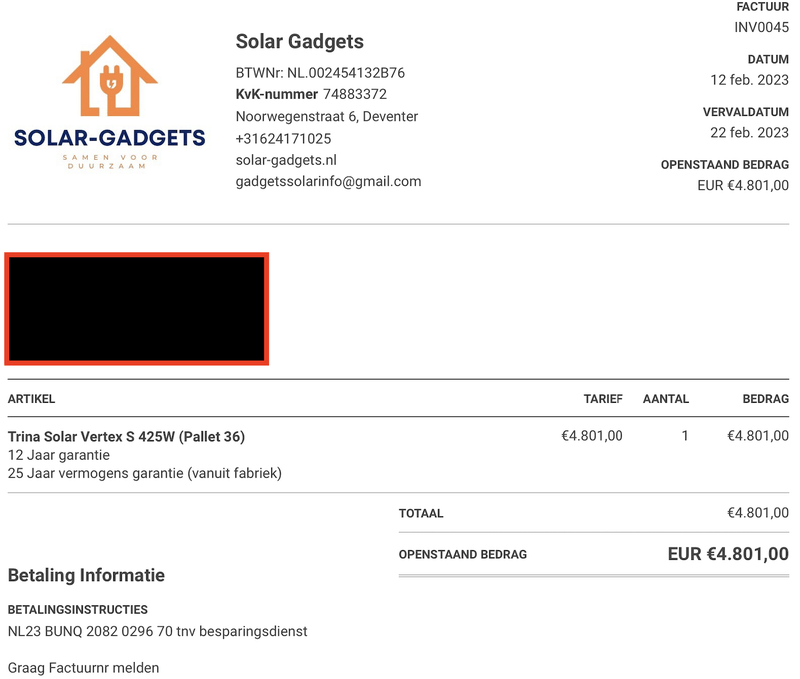

€4801 / 36st = 133,36 per paneel / 425 = €0,314wp.

Lijkt me een nette prijs, levertijd is wel een week of 3/4 maar dat is geen probleem.
Ken het bedrijf verder niet maar volgens mij kopen ze groot waardoor de prijs laag gehouden kan worden, hierdoor ook de langere levertijd.

[ Voor 12% gewijzigd door ecn1985 op 12-02-2023 19:03 ]

[ecn1985]

Update: 25-mrt

Laatste voorbereidingen om van het weekend alles te gaan bestellen.
Was voornemens om Jinko of JA panelen te bestellen, maar ik kom net niet weg met de afmeting van deze panelen helaas.

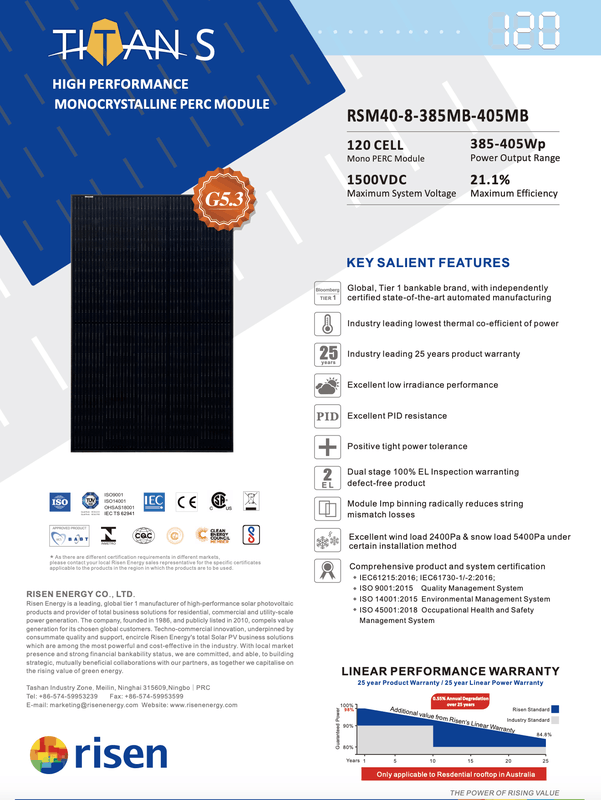

De keuze is nu gevallen op Risen panelen deze zijn net wat smaller, wat beter uitkomt op het dak.





De configuratie komt er als volgt uit te zien:




@Ronald mag ik nog maals advies vragen?
1. De panelen icm een Growatt MOD 8000TL3-X 3 fasen Omvormer juiste combinatie of als ik een 10 voor hetzelfde geld kan krijgen dit doen of is dat overkill?
2. Stringverdeling goed?
3. 6mm2 kabel gebruiken, de panelen hebben zelf 4mm2 kabel is dit een probleem?
4. Ik wil de omvormer in de garage hangen, dit betekend dat de lengte van de solar kabel van de panelen op zuid naar de garage ongeveer 30 meter wordt is dit een probleem?
5. Tussen de panelen op noord komt een opening van ongeveer 1 meter tussen het vlak van de 6 en 12 panelen. Advies hoe ik hier het beste de kabel kan laten lopen? Onder de leien door lijkt me?

[Ronald]

Ziet er technisch okay uit wat mij betreft.

Geen significant voor of nadeel met de 10 vs de 8.

[ecn1985]

Ronald schreef op zaterdag 25 maart 2023 @ 17:00:
Ziet er technisch okay uit wat mij betreft.

Geen significant voor of nadeel met de 10 vs de 8.

Thanks en onderstaande?

3. 6mm2 kabel gebruiken, de panelen hebben zelf 4mm2 kabel is dit een probleem?
4. Ik wil de omvormer in de garage hangen, dit betekend dat de totale lengte van de solar kabel van de panelen op zuid naar de garage ongeveer 30 meter wordt is dit een probleem?

[Ronald]

Ja dat is ook prima. Zeker de lange stukken is beter in 6mm2, net even minder weerstand… kostenverschil minimaal

[ecn1985]

Eindelijk begonnen met de installatie van de zonnepanelen, althans begonnen met het plaatsen van de haken op het dak aan de achterzijde van het huis. Wat een werk @Pazo respect voor jou ik weet inmiddels hoeveel werk het is. Moet elke keer ongeveer 10 leien verwijderen om goed een haak te kunnen plaatsen.


Aangezien de leien al 25 jaar liggen gaat dit niet heel erg soepel.

Na 2 weekenden de haken rials en kabels (string 1) aan de achterzijde van het huis geplaatst.



De omvormer is ook geplaatst. @Ronald als check, ziet dit er netjes uit?


Hopelijk, als het weer een beetje mee zit van het weekend de panelen plaatsen.

[timovd]

@ecn1985 heb je de omvormer twee keer geaard; zowel via de stekker als een PE-draadje tussen de werkschakelaar en aardingspunt?

[ecn1985]

Klopt, de aarding loopt via de stekker, maar er zit ook nog een aardingspunt op de buitenzijde van de omvormer, vanuit de werkschakelaar gaat de aarde rechtstreeks naar de zonnepanelen.

[ecn1985]

Panelen liggen op het dak. 14 stuks het leggen viel echt heel erg mee. Ochtendje met 3 personen en alles lag erop.
Zal morgen even wat foto's plaatsen.

Morgen beginnen aan de haken aan de voorzijde van het huis.

[ Voor 55% gewijzigd door ecn1985 op 23-04-2023 21:04 ]

[ecn1985]

@Ronald ik wil de 6 panelen van het dak van het huis verplaatsen naar de aanbouw.


Ik kan er daar 6 stuks kwijt in portrait opstelling 3 x 2 rijen, ik pas dit aan omdat het behoorlijk arbeidsintensief is om de haken daar op hoogte te plaatsen.

Nu is mijn vraag hoe sluit ik de set van 6 het beste aan? Neem ik hiervoor een nieuwe kleine omvormer van 2kw oid? Werkt dit met 6 panelen van 400wp op 1 omvormer?

[Ronald]

@ecn1985 4 pagina’s door lezen om misschien genoeg context te krijgen is wat veel… dus lastig beantwoorden zo

[ecn1985]

Ronald schreef op zondag 23 april 2023 @ 21:32:
@ecn1985 4 pagina’s door lezen om misschien genoeg context te krijgen is wat veel… dus lastig beantwoorden zo

Begrijpelijk.

Ik heb nu 14 panelen op de achterzijde van het huis gelegd, String 1. Het plan was om er op het dak van de garage 12 en 6 op het huis zelf aan de voorzijde te leggen, String 2. Totaal 32 panelen,

Nu wil ik de 6 panelen van het huis aan de voorzijde verplaatsen naar de aanbouw aan de achterzijde van het huis.

Op de huidige 8KW omvormer komen dan 2 strings (14 panelen achter + 12 panelen voor).

Ik vraag me nu af wat ik het beste kan doen met de 6 panelen die ik wil gaan verplaatsen naar de uitbouw aan de achterzijde. Het lijkt mij het makkelijkst deze te plaatsen op een lichte 1 fase omvormer?
Zijn er nog andere betere mogelijkheden?

Het gaat om 6 x 400pw panelen.

[Ronald]

@ecn1985 enige zinvolle oplossing is een enkelfase van max 3kW

[ecn1985]

Ronald schreef op maandag 24 april 2023 @ 08:50:
@ecn1985 enige zinvolle oplossing is een enkelfase van max 3kW

Dat is wat ik zelf ook in gedachte had, omdat het een kleine string is krijg ik geen problemen met opstarten oid?

Wordt eenGrowatt MIC 2500TL-X 1 fase Omvormer 1 MPPT redelijk betaalbaar.

[ Voor 11% gewijzigd door ecn1985 op 24-04-2023 09:33 ]

[Ronald]

6 stuks geeft toch ruim het ruim de minimum start en mpp spanning van de growatt?

[ecn1985]

Ronald schreef op maandag 24 april 2023 @ 09:58:
6 stuks geeft toch ruim het ruim de minimum start en mpp spanning van de growatt?

Hoe reken je dat uit?

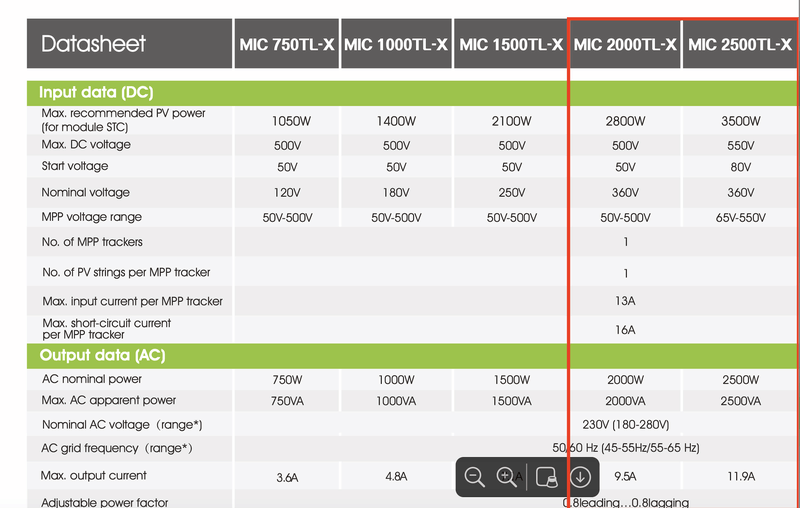

Ik heb hieronder de datasheet van de omvormer, kan kiezen voor de 2000 of 2500 wat is dan de beste optie? Zit verschil in opstart spanning tussen beide.

[Ronald]

6 recente panelen doen 30-35V Vmpp per stuk.

6 is dus riant binnen de 50V van de omvormer

[ecn1985]

Ronald schreef op maandag 24 april 2023 @ 12:35:
6 recente panelen doen 30-35V Vmpp per stuk.

6 is dus riant binnen de 50V van de omvormer

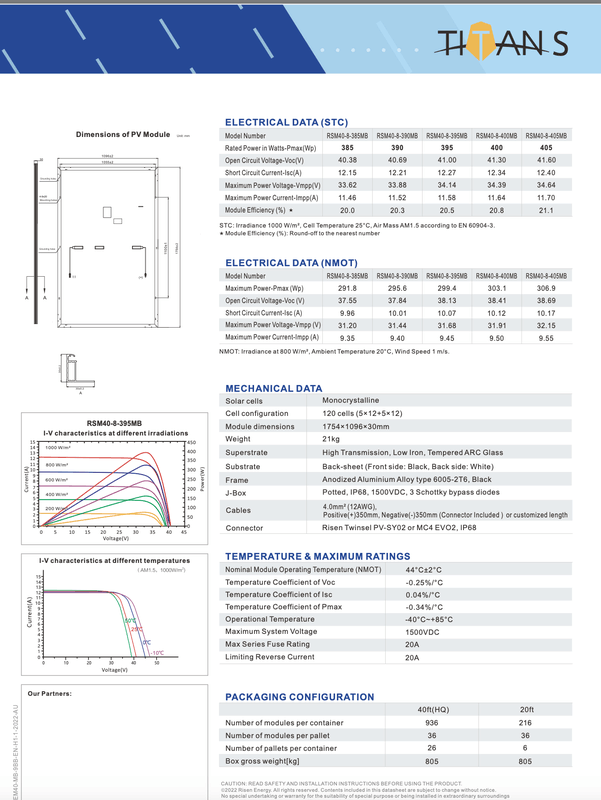

Oke, ik zie inderdaad dat de panelen 34V Vmpp doen. Maakt het dan nog uit of ik de 2000 of de 2500 omvormer neem?
Theoretisch topt de 2000 omvormer af of zie ik dat verkeerd 6 X 400= 2400. Ligt dan de voorkeur bij de 2500?

[Ronald]

Ze zullen niet heel veel tijd >2000W geven, maar ook bar weinig nadeel om de 2500 te nemen. Voer maar in op sunny design

[ecn1985]

@Ronald Het verschil is verwaarloosbaar inderdaad. Prijsverschil is 25euro dat is ook nihil is er een rede om 25 euro meer te betalen? of is dat zonde van het geld?

[ Voor 19% gewijzigd door ecn1985 op 24-04-2023 13:48 ]

[Ronald]

@ecn1985 hoeveel is de (geschatte, op basis van de sma omvormers) 4kWh/jaar je waard?

[ecn1985]

Ronald schreef op maandag 24 april 2023 @ 13:53:
@ecn1985 hoeveel is de (geschatte, op basis van de sma omvormers) 4kWh/jaar je waard?

Dat wordt lastig om terug te verdienen waarschijnlijk is de omvormer eerder kapot dan dat ik die 25 heb terugverdient.

[ecn1985]

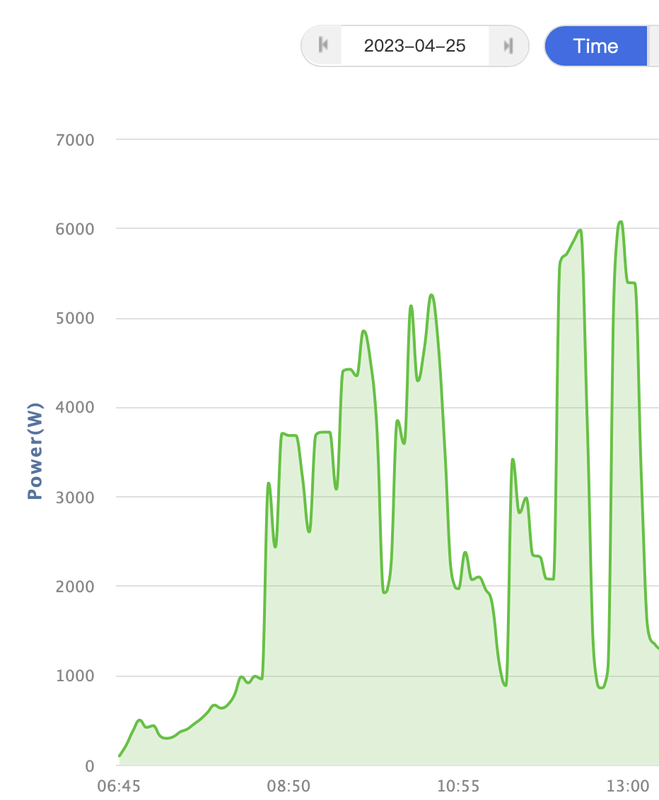

@Ronald vraagje als ik kijk naar de opbrengst zie ik pieken van >6000w. 14x400 aantal panelen op de huidige string = 5600w hoe zit dat precies?

[Ronald]

@ecn1985 Ronald in "Het grote SolarEdge topic"

[ecn1985]

Top, dat zijn nog eens meevallers over het algemeen is het net andersom kijk maar eens naar de range van elektrische auto's

[ecn1985]

Panelen voorzijde liggen erop, ging wederom redelijk voorspoedig. Nu nog 6 panelen op het dak van de aanbouw maar hier moet ik de bevestigingen nog voor bestellen.
