Stroomdiagram circulatiepomp van warmtepomp doorgronden

Pagina: 1
Acties:

Vraag


  • geiz
  • Registratie: Februari 2008
  • Laatst online: 28-01-2022
In mijn hybrideinstallatie met een warmtepomp en een CV-ketel, gebruik ik twee Gondzik/Greenpro RS32-8EA circulatiepompen. De een om vanaf het buffervat het water door de woning heen te pompen, de ander van de warmtepomp naar het buffervat. Die laatste is een opvoerhoogte van circa 4m. De benodigde flow is minimaal 3500 liter per uur.

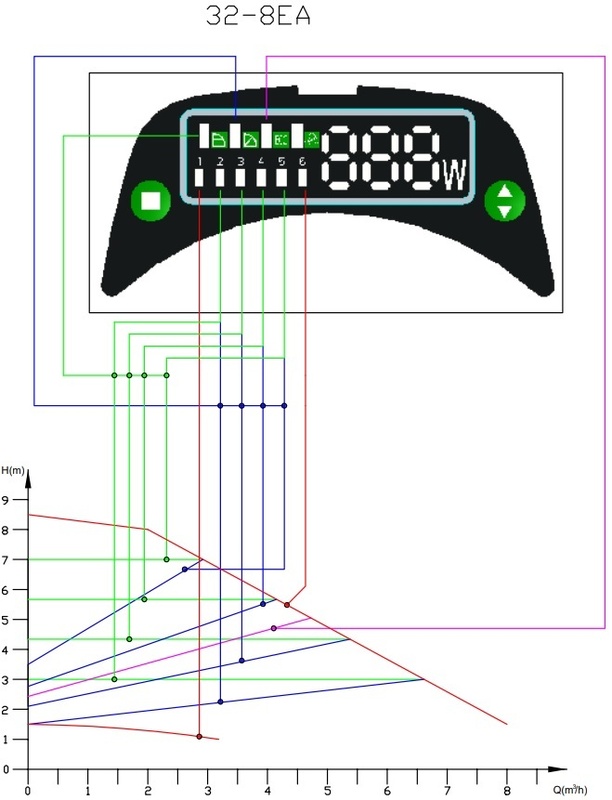

Er is geen duidelijke handleiding beschikbaar, enkel een diagrammetje met de liters/uur, versus opvoerhoogte, maar dan ook nog in verschillende snelheidsstanden en verschillende modi. Ofwel, ik ben confused 8)7, geen idee hoe ik dit diagram moet lezen. Wie wel?

Alle reacties


  • Yaldair
  • Registratie: April 2012
  • Laatst online: 23:40
Ik vermoed dat je iets hebt in de trend van:

icoontje 1 = Constant pressure
icoontje 2 = variable pressure
icoontje 3 = geeft de middelste lijn? start bij 2.5m eindigt bij iets onder 5m? Weet niet waarom die apart gekozen is...
icoontje 4 = niks?

Bij constant pressure heb je 4 mogelijkheden (oranje/gelig?) Dus stand 5-2 geeft opvoerhoogte van 7m, stand 4 van 5.8 (?) m. 2 uiteindelijk 3m

variable pressure krijg je tussen stand 2 en 5 die "lineaire lijnen" (behalve die middelste)

stand 6 geeft de bovenste lijn (constant toerental, hoog)
stand 1 geeft de onderste lijn (constant toerental, laag)

Bij Grundfos heb je dan nog zo'n grafiekje die aangeeft wat het vermogen is van de pomp bij een bepaalde stand. Zo kan je dan herleiden wat de flow is bij een bepaalde instelling. In ieder geval, zo had ik het gebruikt/geïnterpreteerd.

Geen idee of dit je helpt...

  • geiz
  • Registratie: Februari 2008
  • Laatst online: 28-01-2022
Op stand 1 zie ik hem een constant vermogen trekken.
Op stand 2 zie ik hem altijd terug lopen tot een veel lagere waarde (en als ik alle zoneregelaars open of dicht zet, ik zie niet zoveel verschil (bij de pomp die het de vloerverwarming inpompt natuurlijk). Wel zit er een bypass op, op 0.5 bar verschil ingesteld).
Stand 3 staat ECO bij, gedrag ongeveer hetzelfde als stand 2. Stand 4 iets met een paar rondjes, werking weet ik zo uit mijn hoofd even niet, vanavond eens kijken.



Helmaal begrijpen doe ik het niet... ik verwacht een lijn die afneemt in volume bij grotere hoogte, bij een constant toerental/vermogen. Hier zie ik vooral lijnen die de andere kant oplopen.

  • tomboo91
  • Registratie: Januari 2017
  • Laatst online: 24-10-2022
Ik ken de pomp verder niet, maar de oranje lijntjes is het pomp bereik. Daar wil / moet je tussen zittten,

De groene lijntjes: Constante druk: Als groepen dicht gedraaid worden (aldan niet automatisch) wordt de druk gelijk gehouden, dus zouden andere afnemers die geen verandering van moeten ondervinden.

De blauwe lijntjes: Natuurlijk pomp verloop. Zeker bij langere trajecten betekend meer volume, meer weerstand. (Ook trajecten met een hoge weerstand). Dat doet deze perfect.

In de meeste gevallen zou ik gaan voor constante druk. Ideaal gezien weet je ongeveer de weerstand van je systeem, zet je pomp zo hoog dat deze boven dit punt zit.

[Voor 7% gewijzigd door tomboo91 op 27-01-2022 08:41]


  • Fr33z
  • Registratie: December 2003
  • Laatst online: 28-01 12:06
je moet de verticale as lezen als druk, niet per se hoogte. dan is het wat logischer, namelijk:

snelheid 1 en 6 zijn vaste standen: min druk en max druk, je pomp regelt verder niks (zie de rode lijnen.

dan snelheid 2 tm 5, die kun je beinvloeden door de modus te kiezen op de bovenste rij knopjes:

modus 1:groen constante druk en dan verschillende snelheden/drukhoogtes

modus 2: blauw constante flow

modus 3: roze begrijp ik niet helemaal.

ik denk dat die 3600liter/uur die je noemt echt heeeel hoog is, zou eens beginnen met 10 of 20 liter per min (dus 600 of 1200L/u) en hem.instellen op groen, 2 (constante druk, laagste druk)

ps: je warmtepomp heeft zelf geen waterpomp ?

  • geiz
  • Registratie: Februari 2008
  • Laatst online: 28-01-2022
De warmtepomp is 12kW en ze geven inderdaad een behoorlijk hoge flow op. Maar ik merk inderdaad niet echt verschil als ik hem wat lager zet.

Bedankt voor het meedenken! Blijft wel bijzonder hoe je zoiets simpels zo onleesbaar kan weergeven :-)

  • Langh009
  • Registratie: Maart 2010
  • Laatst online: 23-01 09:01
Hallo,

Ik kom toevallig je vraag tegen. Het zal waarschijnlijk allemaal wel opgelost zijn maar voor de zekerheid heb je hieronder de link van de Chinese fabrikant.

http://www.greenpro.cn/showprod.asp?id=15348138

Als je op blz. 11-13 kijkt zie je de instellingen van de pomp.

Ik denk dat je inmiddels ook wel gemerkt zal hebben dat de flow van 3500 liter per uur voor de warmtepomp helemaal niet nodig is. Bij mij staat de pomp in stand 1 en de warmtepomp doet prima zijn werk. Heb je trouwens ook de warmtepomp van Gondzik (meeting)? Je zal wel merken dat de wp enorm terugloopt in COP nu met de lagere buitentemperatuur.

Ik heb zelf een flow meter in de leiding zitten en omdat er verder geen componenten in het circuit zitten die veranderen maakt de stand 1, 2 of 3 niet echt uit. Je kan theoretisch met 250 l/uur en 12 kW vermogen in een uur 41 graden temperatuur verhoging krijgen. https://enon.nl/vermogen-berekenen/

Succes.

Succes.
