Uitbreiden zonnepanelen bestaande omvormer blijven gebruiken

[rschilder1]

Wij hebben hier nu op 2 dakvlakken zonnepanelen liggen.

Dak 1 (vrijstaande garage)
Hellingshoek: 35 graden
Oriëntatie: volledig zuid
Geen schaduw
16x zonnepaneel 300w (4800wp totaal)
Merk: BenQ PM06MB2
Vmp: 32.7V
Imp: 9.18A
Voc: 39.9V
Lsc: 9.8A
Aangesloten als 1 string
Bouwjaar 2019

Dak 2 (woning)
Hellingshoek: 30 graden
Oriëntatie: 30 graden
Oriëntatie: volledig oost
Geen schaduw
18x zonnepaneel 320w (5760wp totaal)
Merk: Jinko JKM320M-60HB
Vmp: 33.4V
Imp: 9.59A
Voc: 40.9V
Lsc: 10.15A
Aangesloten op 1 string
Bouwjaar maart 2020

Omvormer

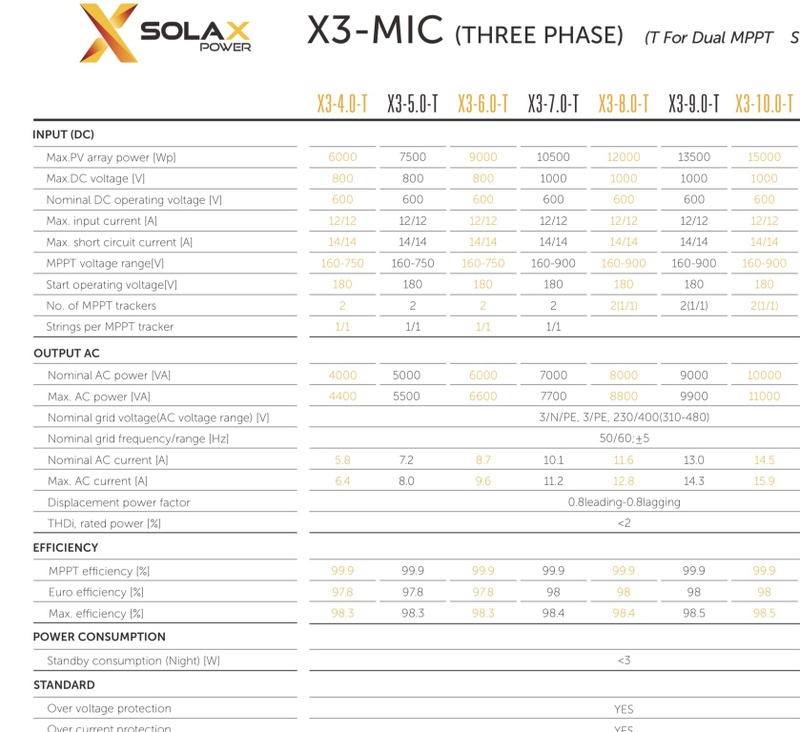

Solax x3 10.0

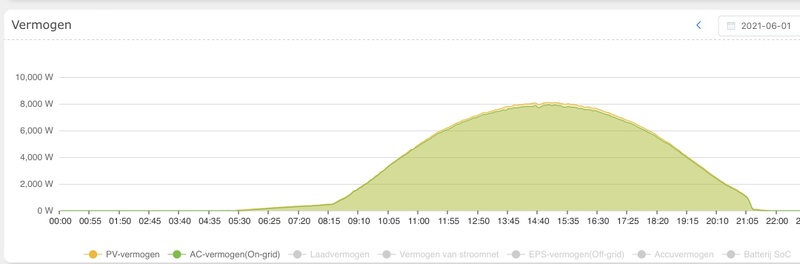

Eigenlijk komt het vermogen niet boven 8000W op een hele mooie zonnige dag
Omvormer is voorzien van 2 mppt.
Mppt1= zonnepanelen garage
Mppt2= zonnepanelen woning

Wij willen nu op een 3e dakvlak zonnepanelen bijleggen
Hellingshoek zou circa 5-10 graden worden (plat dak bitumen)
Oriëntatie zou zuid-west worden
Tussen de 8-10 zonnepanelen willen we er bij leggen.
Zeer waarschijnlijk gaan het de Trina Solar TSM-400DE09 400wp worden.

Is er een mogelijkheid om deze zonnepanelen op de omvormer er bij te plaatsen?
Zo ja wat is jullie advies?

[Voor 34% gewijzigd door rschilder1 op 24-01-2022 22:12]

[sander817]

ben bang dat je alleen exact dezelfde type panelen kunt bijplaatsen.
Of ermoeten 3 strings op kunnen

[Voor 19% gewijzigd door sander817 op 24-01-2022 21:40]

[Dat_Doc]

Nee, zeker niet zonder grote verliezen. Deze omvormer heeft maar 2x MPPTs en je hebt drie orientaties. Daarnaast verwacht ik dat het samenvoegen van de huidige panelen niet mogelijk is en dat 34 panelen op 1 string over het maximale voltage van de omvormer zullen gaan.

Verder voor het beoordelen van de huidige capaciteit van de omvormer is het maximale vermogen op een hele zonnige zomerse dag niet ideaal. Dan leveren de panelen niet zoveel vanwege de hitte, hoe is de capaciteit op een koude april/mei dag met veel zon?

[Voor 32% gewijzigd door Dat_Doc op 24-01-2022 21:46]

[rschilder1]

Dat_Doc schreef op maandag 24 januari 2022 @ 21:42:
Nee, zeker niet zonder grote verliezen. Deze omvormer heeft maar 2x MPPTs en je hebt drie orientaties. Daarnaast verwacht ik dat het samenvoegen van de huidige panelen niet mogelijk is en dat 34 panelen op 1 string over het maximale voltage van de omvormer zullen gaan.

Verder voor het beoordelen van de huidige capaciteit van de omvormer is het maximale vermogen op een hele zonnige zomerse dag niet ideaal. Dan leveren de panelen niet zoveel vanwege de hitte, hoe is de capaciteit op een koude april/mei dag met veel zon?

Maanden april/ mei 2021 is niet helemaal representatief omdat we hier aan het verbouwen zijn geweest en de zonnepanelen maar op 1 string was aangesloten.

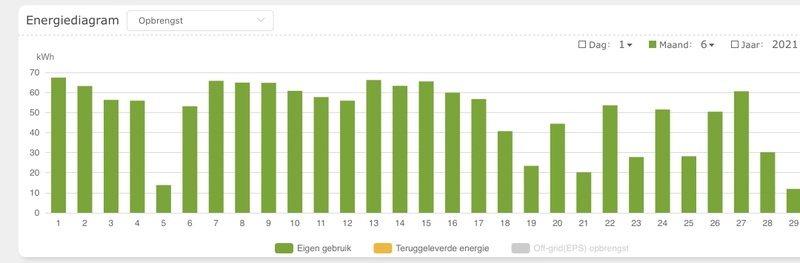

Hier wel een foto van de opbrengst over juni 2021 zie bijlage.

[Speedy-Andre]

Het kan idd niet bij deze omvormer, ten eerste omdat de spanning van een string te hoog wordt en ten tweede omdat de 400Wp panelen 11,5A kunnen leveren tegen 9,5A van de huidige.
8-10 panelen is 320-400V extra terwijl je al op 640V en bijna 800V zit.
Zuid en Z/W kan eventueel met een gelijke hoek maar dat is nu niet het geval.
Te veel afwijkende zaken, te krap bemeten en kans op problemen denk ik met alles op 1 omvormer

[rschilder1]

Ok bedankt voor de informatie tot zo ver.
Zouden jullie dan een nieuwe omvormer neer hangen met 3 mppt?
Of een nieuwe omvormer erbij naast hangen.
Moet dit dan een 3fase of een 1fase omvormer zijn?

Of zijn er toch nog andere opties om het goed werkend te krijgen?
