Interface Cisco WS-C2960-24TC-L switch

[hotpitagyros]

Hey toppers,

ik heb een vraagje over mijn Cisco 2960 switch. Ik heb hem geconfigureerd zodat ik een webinterface krijg maar volgens mij is dit niet zoals hij eruit hoort te zien. Ik kan dus wel inloggen via de browser op het ip adres en krijg ook de melding dat ik een password moet invoeren, echter ziet er er vreemd uit. Ik denk dus dat ik iets fout doe want dit is in alle browsers het geval (firefox, edge en brave). Heeft iemand enig idee hoe dit kan?

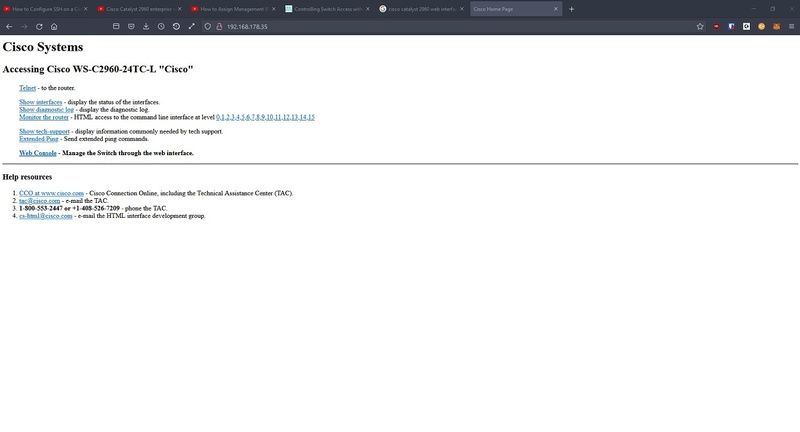

Het ziet er zo uit:



En ik verwacht dit:



Ik hoop dat iemand me kan helpen, ik ben nieuw met managed switches.

Groet!

[Brahiewahiewa]

Ik verwacht dat in plaatje 1 klikken op "Web Console" aan je verwachtingen gaat voldoen

[hotpitagyros]

Sorry, had ik er even bij moeten zetten. Dan krijg ik een "404 Not Found" te zien

[plizz]

Ik heb een idee dat HTML bestanden niet is geïnstalleerd op die Cisco switch. Sommige beheerders , zoals ik, installeerd die HTML bestanden niet.

Kan je "show flash" commmando output laten zien?

[hotpitagyros]

Sorry dat ik zo laat reageer, @plizz

Switch#show flash

Directory of flash:/

2 -rwx 11049093 Mar 1 1993 00:05:58 +00:00 c2960-lanbasek9-mz.150-1.SE3.bin
3 -rwx 1906 Mar 1 1993 00:20:00 +00:00 private-config.text.renamed
5 -rwx 12344 Oct 25 2018 08:05:55 +00:00 oude_config_voor_wipen
6 -rwx 1048 Mar 1 1993 00:43:39 +00:00 multiple-fs
7 -rwx 1527 Mar 1 1993 00:20:00 +00:00 config.text.renamed
8 -rwx 1050 Mar 1 1993 00:43:38 +00:00 express_setup.debug

32514048 bytes total (21444096 bytes free)

Zo ziet de show flash er momenteel uit

[plizz]

hotpitagyros schreef op dinsdag 25 januari 2022 @ 20:15:
Sorry dat ik zo laat reageer, @plizz

Switch#show flash

Directory of flash:/

2 -rwx 11049093 Mar 1 1993 00:05:58 +00:00 c2960-lanbasek9-mz.150-1.SE3.bin
3 -rwx 1906 Mar 1 1993 00:20:00 +00:00 private-config.text.renamed
5 -rwx 12344 Oct 25 2018 08:05:55 +00:00 oude_config_voor_wipen
6 -rwx 1048 Mar 1 1993 00:43:39 +00:00 multiple-fs
7 -rwx 1527 Mar 1 1993 00:20:00 +00:00 config.text.renamed
8 -rwx 1050 Mar 1 1993 00:43:38 +00:00 express_setup.debug

32514048 bytes total (21444096 bytes free)

Zo ziet de show flash er momenteel uit

Ik zie het directory HTML niet. Verder heeft vorige eigenaar alleen IOS (.bin) op switch gezet. Wat je zoekt is een .TAR bestand. Daar mee kan je IOS en HMTL bestanden uitpakken op je switch. Dan krijg je pas de webinterface te zien van Cisco catalyst 2960.
Bijvoorbeeld c2960-lanbasek9-tar.122-55.SE12.tar

[hotpitagyros]

Bedankt voor je reactie en ik ben een beetje een beginner met dit dus excuus als ik soms bijzondere vragen stel. Ik heb de switch via Marktplaats gekocht en dacht dat ik bijv gewoon een driver kon installeren zodat dit wel beschikbaar kwam. Echter zie ik dat op https://software.cisco.co...elease/12.2.55-SE12?i=!pp wel het bestand staat die jij bedoelt maar ik kan hem helaas niet zomaar downloaden met mijn particulier simpel accountje. Is er een manier waarop ik dit kan regelen?

Ik gebruik de switch om te experimenteren aangezien ik meer in de richting van netwerkbeheer wil ontwikkelen dus ik probeer er niet al te veel geld aan te besteden.

Het ziet er dus nu zo uit:

------------------ show flash: ------------------

Directory of flash:/

2 -rwx 11049093 Mar 1 1993 00:05:58 +00:00 c2960-lanbasek9-mz.150-1.SE3.bin
3 -rwx 1906 Mar 1 1993 00:20:00 +00:00 private-config.text.renamed
4 -rwx 1653 Mar 1 1993 00:41:39 +00:00 config.text
5 -rwx 12344 Oct 25 2018 08:05:55 +00:00 oude_config_voor_wipen
7 -rwx 1527 Mar 1 1993 00:20:00 +00:00 config.text.renamed
8 -rwx 1050 Mar 1 1993 00:43:38 +00:00 express_setup.debug
9 -rwx 1914 Mar 1 1993 00:41:39 +00:00 private-config.text
10 -rwx 2072 Mar 1 1993 00:41:39 +00:00 multiple-fs

32514048 bytes total (21438464 bytes free)

[plizz]

hotpitagyros schreef op dinsdag 25 januari 2022 @ 20:40:
Bedankt voor je reactie en ik ben een beetje een beginner met dit dus excuus als ik soms bijzondere vragen stel. Ik heb de switch via Marktplaats gekocht en dacht dat ik bijv gewoon een driver kon installeren zodat dit wel beschikbaar kwam. Echter zie ik dat op https://software.cisco.co...elease/12.2.55-SE12?i=!pp wel het bestand staat die jij bedoelt maar ik kan hem helaas niet zomaar downloaden met mijn particulier simpel accountje. Is er een manier waarop ik dit kan regelen?

Ik gebruik de switch om te experimenteren aangezien ik meer in de richting van netwerkbeheer wil ontwikkelen dus ik probeer er niet al te veel geld aan te besteden.

Het ziet er dus nu zo uit:

------------------ show flash: ------------------

Directory of flash:/

2 -rwx 11049093 Mar 1 1993 00:05:58 +00:00 c2960-lanbasek9-mz.150-1.SE3.bin
3 -rwx 1906 Mar 1 1993 00:20:00 +00:00 private-config.text.renamed
4 -rwx 1653 Mar 1 1993 00:41:39 +00:00 config.text
5 -rwx 12344 Oct 25 2018 08:05:55 +00:00 oude_config_voor_wipen
7 -rwx 1527 Mar 1 1993 00:20:00 +00:00 config.text.renamed
8 -rwx 1050 Mar 1 1993 00:43:38 +00:00 express_setup.debug
9 -rwx 1914 Mar 1 1993 00:41:39 +00:00 private-config.text
10 -rwx 2072 Mar 1 1993 00:41:39 +00:00 multiple-fs

32514048 bytes total (21438464 bytes free)

Nee, niet legaal. Bij Cisco apparatuur moet smartnet contract hebben om IOS down te loaden voor switch.

Ik gebruik in het praktijk alleen CLI voor Cisco switches en routers. Verder kan ik je Cisco pocket command guide CCNA aanraden. Daar zit voorbeelden en commando's hoe je een router en switches kan configureren.
