SSD aansluiten op moederbord/psu

Pagina: 1
Acties:

Vraag


  • Tweakerplus
  • Registratie: Februari 2017
  • Laatst online: 07-02 19:09
Mijn vraag
Ik heb twee crucial mx 500's die ik wil aansluiten alleen ik weet niet hoe :D. Dit is de moederbord

Je hebt twee kabels nodig, power en een data kabel. Ik heb nu alleen deze aangeschaft Ewent EW9170 SATA

Ik weet alleen niet wat ik met de kabel moet doen, ik dacht dat ik hem op de psu kan aansluiten. Deze kabel lijkt wel een soort tussenstuk, en kan volgens mij niet rechtstreeks op de psu.

Verder moet ik dus nog data kabels kopen, is dit dan de juiste?

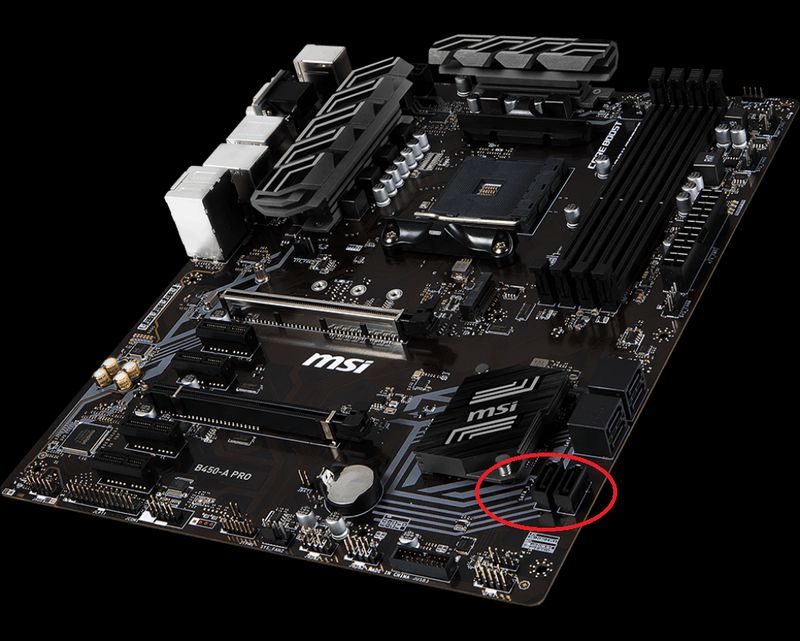

Op de foto van de moederbord (foto1) heb ik een rode cirkel geplaatst, hier staat in kleine witte letters boven sata 1_2, betekent dat ik die twee porten kan gebruiken voor 2 verschillende ssd's, de data kabel?
En hoe moet ik precies de power kabel aansluiten met wat ik tot nu toe heb? Ik heb verder geen kabels in mijn pc zitten die ik kan gebruiken.

Relevante software en hardware die ik gebruik
Ewent EW9170 SATA https://www.megekko.nl/pr...g-Verloopkabel-Sata-Molex
gb 750h
msi 450b pro

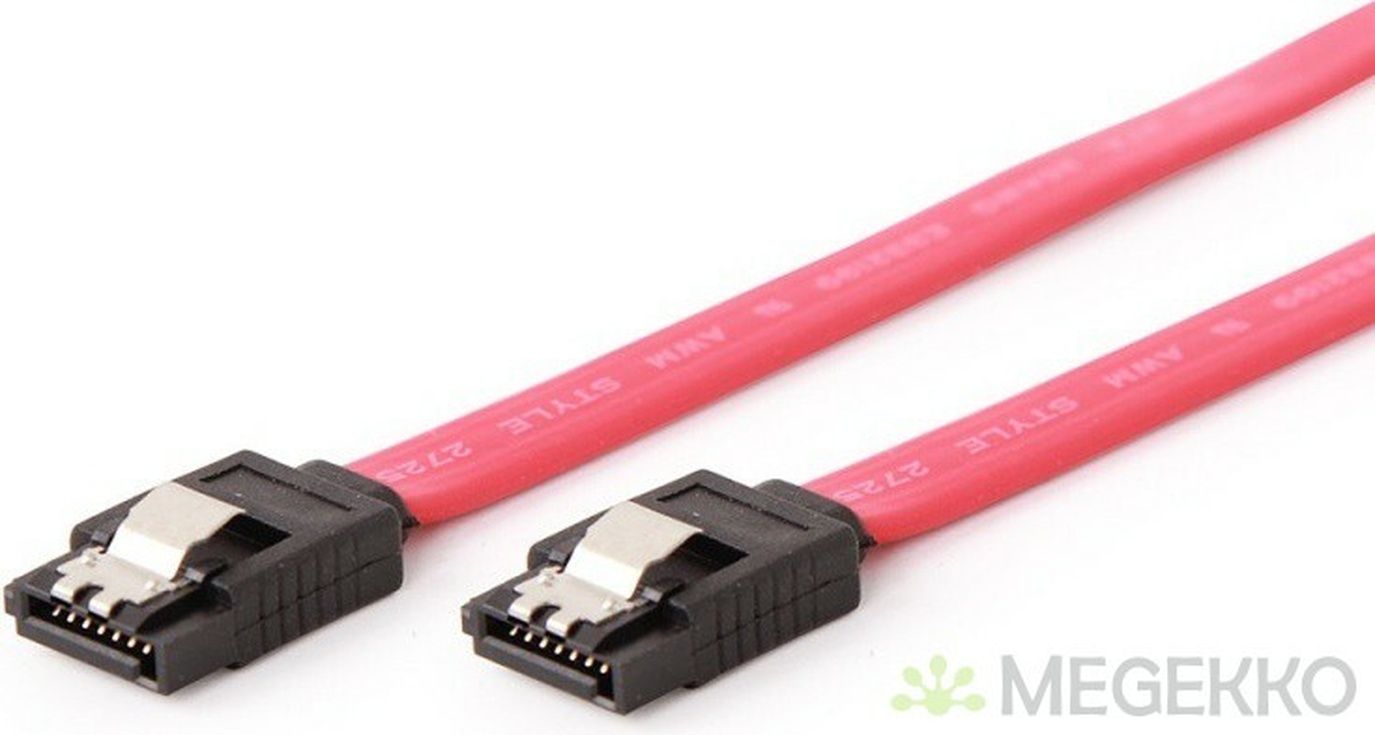

https://www.megekko.nl/pr...III-Zwart-Rood-SATA-kabel (deze wil ik nog aanschaffen)

Wat ik al gevonden of geprobeerd heb
Google, videos bekijken hoe ik moet aansluiten

dank alvast

Alle reacties


  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 03-02 15:30

MAX3400

XBL: OctagonQontrol

Die rode zijn DATA-kabels en moet je idd tussen de omcirkelde poort en je SSD prikken.

Die voedingskabel van je (wit stekkertje naar zwart stekkertje) kan je NIET direct in je PSU prikken; jouw PSU moet daar zelf kabels voor hebben.

https://www.gigabyte.com/Power-Supply/G750H#kf -> 1 pagina naar beneden scrollen -> daar zijn je power-aansluitingen / vertakkingen.

[Voor 22% gewijzigd door MAX3400 op 18-01-2022 15:30]

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • Umbrah
  • Registratie: Mei 2006
  • Nu online

Umbrah

The Incredible MapMan

Okay, laten we beginnen dat die PSU een potentieel gevaarlijk onderdeel is (volgens mij -- check de serie, er zijn wat recalls op gigabyte 750w PSU's).

Daarnaast: de kabel die je onderop linkt is idd de juiste data kabel. Kudo's.

De molex-naar-SATA kabel is onderdeel van een jeugdrijmpje wat ICT-ers aan hun kinderen zingen:

"Molex to SATA, loose all your data" -- liever die niet gebruiken.

ALS je die power supply blijft gebruiken, zouden ze als het goed is standaard met kant-en-klare S-ATA powerkabels moeten komen, die de standaard platte kant hebben zoals je op de afbeelding ziet die je zelf al neer hebt gezet, maar ZONDER dat conversie stuk er tussen. Gebruik altijd wat van je power supply zelf af komt, en converteer nooit -- zeker niet vanaf molex.

[Voor 10% gewijzigd door Umbrah op 18-01-2022 15:31]


  • Hell-Slave
  • Registratie: Juni 2011
  • Laatst online: 07-02 21:33
Umbrah schreef op dinsdag 18 januari 2022 @ 15:31:
Okay, laten we beginnen dat die PSU een potentieel gevaarlijk onderdeel is (volgens mij -- check de serie, er zijn wat recalls op gigabyte 750w PSU's).
Volgens mij zijn de rotte series GP-P750GM & GP-P850GM.

  • Uszka
  • Registratie: Maart 2018
  • Laatst online: 23:28
@Tweakerplus Zoek de doos van je voeding op. Daar zitten 2 sata kabels in. Eén kabel met 2 connectors en 1 kabel met 3 connectors.
Umbrah schreef op dinsdag 18 januari 2022 @ 15:31:
Okay, laten we beginnen dat die PSU een potentieel gevaarlijk onderdeel is (volgens mij -- check de serie, er zijn wat recalls op gigabyte 750w PSU's).
Dat is de P-GM serie.

  • Tweakerplus
  • Registratie: Februari 2017
  • Laatst online: 07-02 19:09
Thanks voor de reacties. Ik heb de kabels van mijn psu gevonden, die moet dan in de SATA gedeelte van de PSU en niet in de PCI? Het is de zesblokkige met de middelsteboven leeg.

  • MAX3400
  • Registratie: Mei 2003
  • Laatst online: 03-02 15:30

MAX3400

XBL: OctagonQontrol

Tweakerplus schreef op dinsdag 18 januari 2022 @ 22:15:
Thanks voor de reacties. Ik heb de kabels van mijn psu gevonden, die moet dan in de SATA gedeelte van de PSU en niet in de PCI? Het is de zesblokkige met de middelsteboven leeg.
Ach kom op; ik weet dat het laat is maar er staan letterlijk tekeningen op de website van de fabrikant; het lijkt me niet de bedoeling dat we moeten raden welk kabeltje jij in je handen hebt en waarin wil prikken.

Mijn advertenties!!! | Mijn antwoorden zijn vaak niet snowflake-proof


  • Tweakerplus
  • Registratie: Februari 2017
  • Laatst online: 07-02 19:09
MAX3400 schreef op dinsdag 18 januari 2022 @ 22:16:
[...]

Ach kom op; ik weet dat het laat is maar er staan letterlijk tekeningen op de website van de fabrikant; het lijkt me niet de bedoeling dat we moeten raden welk kabeltje jij in je handen hebt en waarin wil prikken.

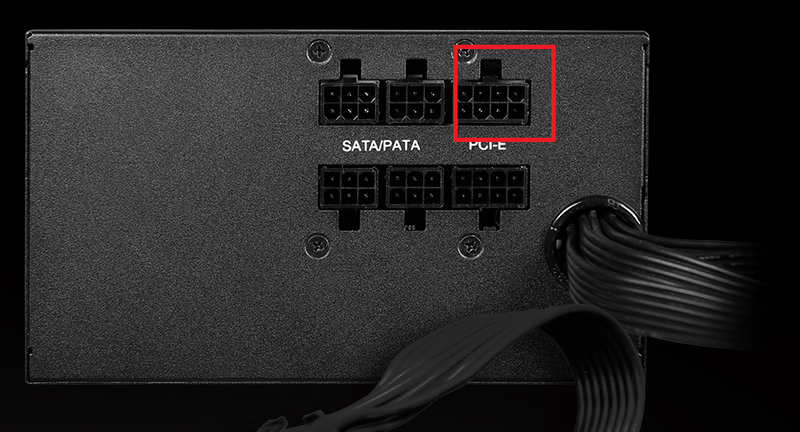

Sorry ik wil het gewoon zeker weten voordat ik het verkeerd doe. Zie foto psu2 met de rode cirkel: Deze is al bezet bij mij, de rest is vrij.
De andere foto is de kabel. Hij lijkt op de pci-e https://www.gigabyte.com/Power-Supply/G750H#kf kabel


edit het moet wel de SATA zijn, de PCI is 8 blokjes. Dan maakt het verder niet uit of die bovenste of onderste rij gaat.

[Voor 4% gewijzigd door Tweakerplus op 18-01-2022 22:32]


  • Hell-Slave
  • Registratie: Juni 2011
  • Laatst online: 07-02 21:33
Daar staat PCI-E (8 pins) bij die gaat naar je video kaart.
Die andere 6 pin connectors zijn voor sata/pata en die moet jij dus hebben, het is redelijk fool proof.
Verder is het net als in de kleuterklas rondje in het rondje stoppen en vierkantje in het vierkantje stoppen.

[Voor 26% gewijzigd door Hell-Slave op 18-01-2022 22:37]


  • M2M
  • Registratie: Juli 2006
  • Laatst online: 23:01

M2M

medicijnman

Het past allemaal maar op 1 manier, dat scheelt :). En ja, de ene kant op de SATA/PATA op de voeding, het andere eind in de SSD. Idem voor de datakabels.

Just in case, het is verstandig je PC uit te zetten voordat je de kabels inplugt.

-_-


  • Hell-Slave
  • Registratie: Juni 2011
  • Laatst online: 07-02 21:33
M2M schreef op dinsdag 18 januari 2022 @ 22:34:
Het past allemaal maar op 1 manier, dat scheelt :).
Zeg dat niet te hard, ik heb gezien dat iemand DDR3 in een DDR4 slot had gedaan, zou normaal ook niet moeten passen. 8)7

  • nelizmastr
  • Registratie: Maart 2010
  • Laatst online: 22:05

nelizmastr

Goed wies kapot

Hell-Slave schreef op dinsdag 18 januari 2022 @ 22:40:
[...]

Zeg dat niet te hard, ik heb gezien dat iemand DDR3 in een DDR4 slot had gedaan, zou normaal ook niet moeten passen. 8)7
Met een hamer past alles

I reject your reality and substitute my own


  • Tweakerplus
  • Registratie: Februari 2017
  • Laatst online: 07-02 19:09
Thanks voor de goede input, het is gelukt :) _/-\o_
