Webster Chicago draadrecorder

[t4600c]

Knoeien met mijn webster chicago draadrecorder.

Ik heb er een tijdje een onder mijn bed gehad, gekocht bij eBay als serviced. Veel elektronische componenten waren vervangen, maar mechanisch was het niet in orde. Het maakte de spoelen in de war en heeft een zeer ongelijke afspeelsnelheid.

Ik moest de knop, de spanning van de haspel, de hoogte aanpassen en wat metaalreparaties aan de opwikkelspoel uitvoeren.

Nu werkt het een traktatie, zeer gelijkmatig spoelen en geen klitten of hoge wow/flutter meer.

Ik heb ook audiodraden rechtstreeks aan de magnetische kop toegevoegd voor digitalisering, dus ik vang de signalen rechtstreeks van de kop op en niet nadat deze door de buizenversterker zijn gegaan.

Heb een opname gemaakt via de line in met dit als bron:

Vandaag was spannend, want ik kreeg de lijn tot nu toe nooit aan het werk. Zal de kwaliteit veel beter zijn dan opnemen via de microfoon? Ga ik voortaan over van het maken van cassettemixtapes naar het gebruik van STAALDRAAD?

Afspelen:

Het antwoord is natuurlijk nee... maar ik heb mijn best gedaan. Er lijkt geen frequentierespons te zijn boven 6 Khz.


Met de recorder kreeg ik tonnen haspels met huis-, kerk- en radio-opnames uit de jaren 40 tot 50. Ze worden enorm interessant om te digitaliseren voor mijn kanaal.

Het bewaren van de verre herinneringen waarvan mensen dachten dat ze voldoende gewaardeerd werden om vast te leggen, is mijn doel.

Geniet van deze twee audiobestanden die zijn vastgelegd met de recorder, het genoemde nummer en een kort fragment van een radio-uitzending:
https://drive.google.com/...AD3u_n5Bj9qlYc0H8VmUUIJNj

Het is bijzonder om te beseffen dat ik waarschijnlijk de eerste persoon in 70 jaar ben die naar deze opnames luistert, en op een bepaalde manier ook verdrietig.

Ik vraag me af hoe hun leven eruitzag buiten de vignetten die we nu te horen krijgen.

[Voor 6% gewijzigd door t4600c op 26-12-2021 23:20]

[DatraxZ]

Leuk project ! en het apparaat ziet er ook verder prima uit. Good job!

Moet je een equalisation curve toepassen, of kan je de output van de magneetkop 1-op-1 versterken? Ik vermoed dat laatste, maar ben niet helemaal thuis is wire recorders.

[t4600c]

DatraxZ schreef op maandag 27 december 2021 @ 09:46:
Leuk project ! en het apparaat ziet er ook verder prima uit. Good job!

Moet je een equalisation curve toepassen, of kan je de output van de magneetkop 1-op-1 versterken? Ik vermoed dat laatste, maar ben niet helemaal thuis is wire recorders.

Dat van de EQ curve weet ik niet zeker. Maar ik denk dat deze jaren 40 electronica te simpel is voor zoiets. Er zijn in ieder geval geen potmeters om opnamen en afspeel EQ in te stellen wat bij taperecorders meestal wel het geval is.

De opnamen klinkt niet bijzonder veel doffer of feller dan wat uit de interne speaker komt.

Bij platenspelers of cassette/bandrecorders zou je dat wel moeten toepassen.

[t4600c]

En hier is dan het eerste officiële resultaat. Het is altijd in het begin een beetje experimenteren met het formaat, volgens mij heb ik het wel leuk gedaan.

Laat mij weten wat je denkt!

[The Eagle]

Geen idee. Hij blijft zeggen "première in 3 minutes". Was denk ik niet de bedoeling om te moeten wachten of wel?

[t4600c]

The Eagle schreef op donderdag 30 december 2021 @ 18:58:
Geen idee. Hij blijft zeggen "première in 3 minutes". Was denk ik niet de bedoeling om te moeten wachten of wel?

Dat was wel de bedoeling

[The Eagle]

Ah zo. Ik ken die hele functie van YT niet, dus sorry als ik de pret bedorven heb
Klinkt best wel goed eigenlijk, zeker als je weet dat het van een ijzerdraadje komt
Ik zou er alleen geen harde techno op draaien

[pagani]

Nooit geweten van het bestaan van deze dingen, mooi project

[t4600c]

Ben bezig met wat opname-experimenten, opnemen van testfrequenties op verschillende volumes om te kijken wat het grootste dynamische en frequentie response geeft.

Maar totdat robots aan de macht zijn is de ultieme test geen 10Khz lijnen, maar muziek.

Tijd voor wat metal om lagere tonen te testen:

Nummer:
https://keygenchurch.bandcamp.com/album/--2

Opgenomen en afgespeeld op Webster Wirerecorder:

[DatraxZ]

Dat klinkt, gegeven het heel beperkte frequentiebereik, eigenlijk nog best OK !
Heb de audio even door een (vintage) Burwen DNF1201 noisegate en BBE462 Sonic Maximizer gehaald.

[t4600c]

DatraxZ schreef op woensdag 26 januari 2022 @ 12:19:
Dat klinkt, gegeven het heel beperkte frequentiebereik, eigenlijk nog best OK !
Heb de audio even door een (vintage) Burwen DNF1201 noisegate en BBE462 Sonic Maximizer gehaald.

Hmm, dat klinkt goed. Heb je lage frequenties een boost gegeven?

Lage frequenties zijn er dus wel maar onderdrukt in mijn ruwe digitalisatie.

Misschien is er toch een opnamen EQ en afspeel EQ die plaats vind. Of het is gewoon de nature van het opname medium. Tape recorders gebruiken EQ om zo'n plat mogelijke frequentie response te krijgen. Dit moet per tape stock aangepast worden. Hoge tonen hebben namelijk minder energie dan midden/lage tonen bij hetzelfde volume.

Zal wat meer freq response testen maken. Op die manier kan ik een afspeel EQ bedenken om alles zo veel mogelijk recht te trekken.

[Voor 4% gewijzigd door t4600c op 26-01-2022 16:17]

[DatraxZ]

Meer info over die Sonic Maximizer die ik gebruik heb kan je hier vinden : klik
Die geeft een instelbare boost in het laag en het hoog (kort door de bocht)
Idd, een freq-response grafiek zou een beter inzicht geven.
Ik denk dat het ook wel een leuke oefening zou zijn om bvb eens een DBX type 1, 2 of TelcomC4 oid in de audio loop te zetten, en te kijken wat er dan uitkomt. :-)

[t4600c]

Hier dan twee grafieken, gemaakt met witte ruis en audioTester3.0






Grafieken van cassettes ter vergelijking met ander magnetisch medium:
http://www.ant-audio.co.u...raphs/FR/album/index.html

[Voor 7% gewijzigd door t4600c op 26-01-2022 22:40]

[DatraxZ]

Boven de 4-5 kHz is er idd niet veel beweging meer. En dat valt me, gezien het medium (staaldraad) nog best mee !
Met een pre/post-EQ valt misschien nog een kleine extra winst te behalen in het hoog. Met een DBX unit is er mogelijks nog wat uitbreiding mogelijk in de S/N verhouding.

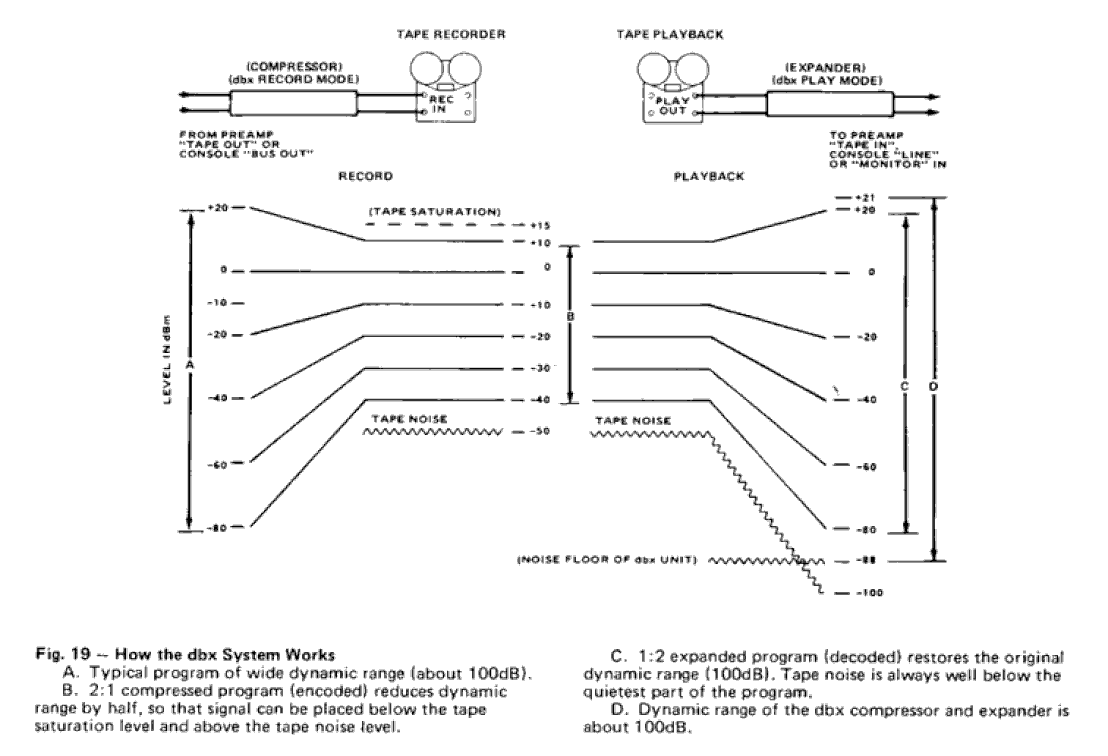

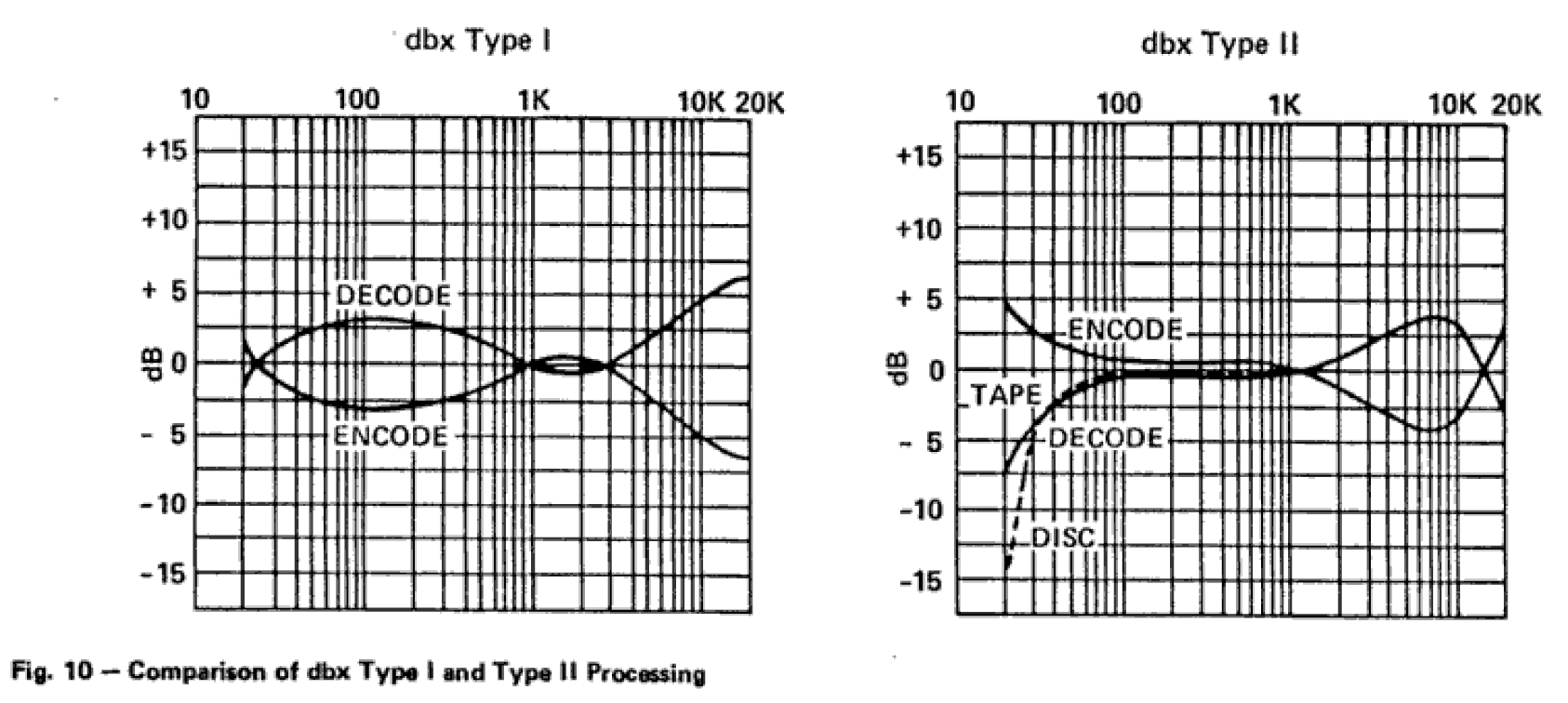

Wat grafieken hieronder:





Ik heb beide companders (and more...) , als je eens een gecodeerd stukje wenst op te nemen + af te spelen en mij nadien terugstuurt kan ik het weer decoderen


Ik ben ook even op je Youtube kanaal gaan kijken, en dan kom ik tot het besef dat ik al veel van je video's gezien heb. Knap werk! die Apollo video's zijn echt top.

Voor vinyl kan ik warm een Burwen Research/KLH TNE7000a aanbevelen als je de clicks & pops wat wil wegwerken in de audio stream (analoog-realtime). In het digitale domein bestaan er uiteraard ook oplossingen voor.

[t4600c]

Misschien is er iets meer uit te halen met een rec EQ, moet wel te doen zijn met audacity multi band qualizer. De lage en hoge tonen iets verhogen. Bij afspelen zouden die dan iets platter moeten zijn.

Stuur maar wat geluid op verwerkt met DBX dat is wel interessant om op te nemen.

Ga meer doen met oude grammofoon en orginele lacquer/acetate opnamens. Aankoopen waar ik naar zit te kijken is een betere phono pre-amp met instelling voor 78toeren zonder RIAA de-EQ want dat was er toen nog niet.

Verder iets aanschaffen zoals een Okki Nokki ook bruikbaar voor mijn vinyl collectie en 78toeren platen verzamelen een grote hoeveelheid afval in de brede groeven.

Ik heb een aantal orginele lacquer radioopnamen uit 1944/45 en de hoeveelheid afval in de groeven haal ik er graag uit voor wat minder oppervlakte ruis/kraakjes.

[Voor 11% gewijzigd door t4600c op 27-01-2022 16:46]

[DatraxZ]

Ik heb enkele samples voor je gemaakt :

Song : EL-P : Flyenthology (cassettes won't listen remix )
Source
DBX type I encoded :
DBX type II encoded :

Deze en/de-coders zijn gebruikt :
DBX 224 (type II)
DBX 150 (type I)



Als je de samples even opneemt, en de output mij terug stuurt, decodeer is ze terug en kunnen we eens kijken wat er uit gekomen is

[t4600c]

ga ik zeker doen!

Ondertussen, een opperste mooi voorbeeld van Dolby B met een prachtige Nak:

[Voor 36% gewijzigd door t4600c op 30-01-2022 19:14]

[DatraxZ]

Jouw video?
Idd een goed voorbeeld van Dolby B "done the right way", zeker in combinatie met een type2 tape (zie je niet vaak pre-recorded) een perfect afgesteld deck.
Er zijn echter wel beduidend betere noise reduction systemen voor cassettes dan Dolby B. HighCom II, DBX type II, Dolby S, en zelfs Super ANRS. Ikzelf gebruik het vaakst DBX II en HighCom II. Zelfs met een fatsoenlijk type 1 tape kan je daar echt héél erg goed resultaten mee bereiken. (allemaal externe decoders, dus geen compatibiliteit issues tussen decks hier).
