Zoutblok vervangen - wekelijks inspecteren naar singaal

[Kizomo]

Hallo,

Ik heb een water ontkalker waar ik gebruik maak van zout cartridges. Nu is deze vrij nieuw en weet ik niet wanneer ik deze moet aanvullen. Graag zou ik willen vragen of er iets te maken valt met een sensor die kan zien/meten wanneer de zout cartridge op zijn. Nu kijk ik elke week of twee weken en dit moet toch slimmer kunnen?

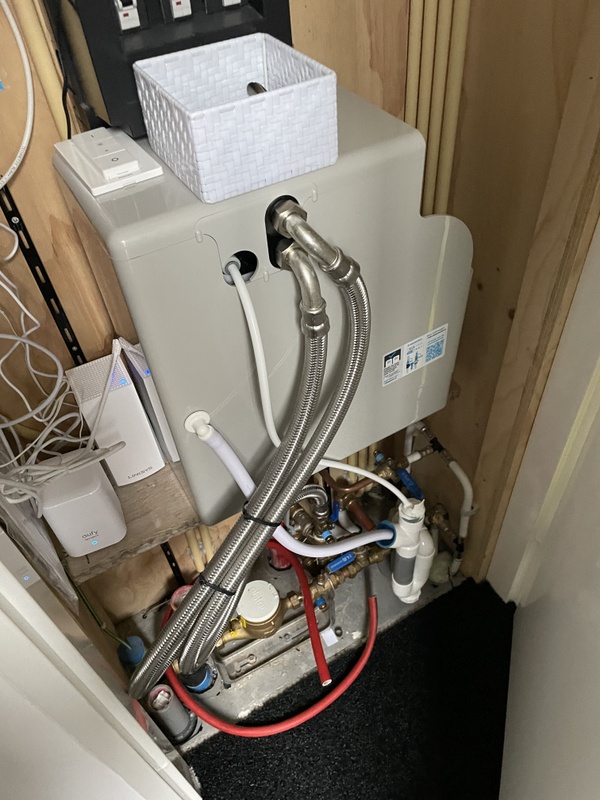

Systeem:

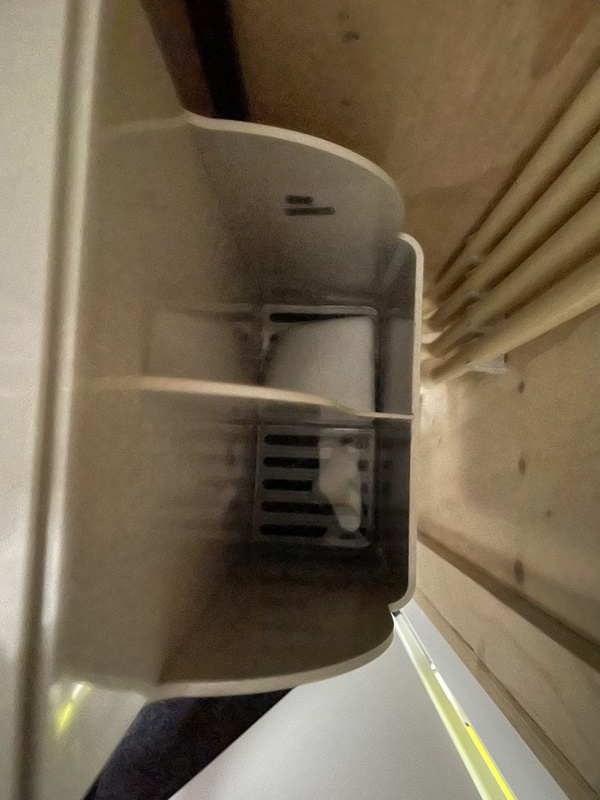

Plek van de zout cartridges (leeg)

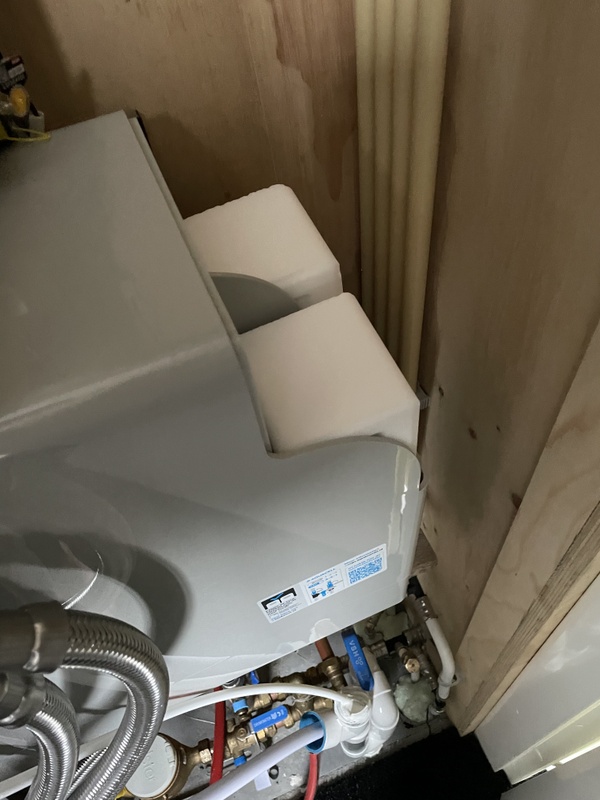

Bijgevuld:

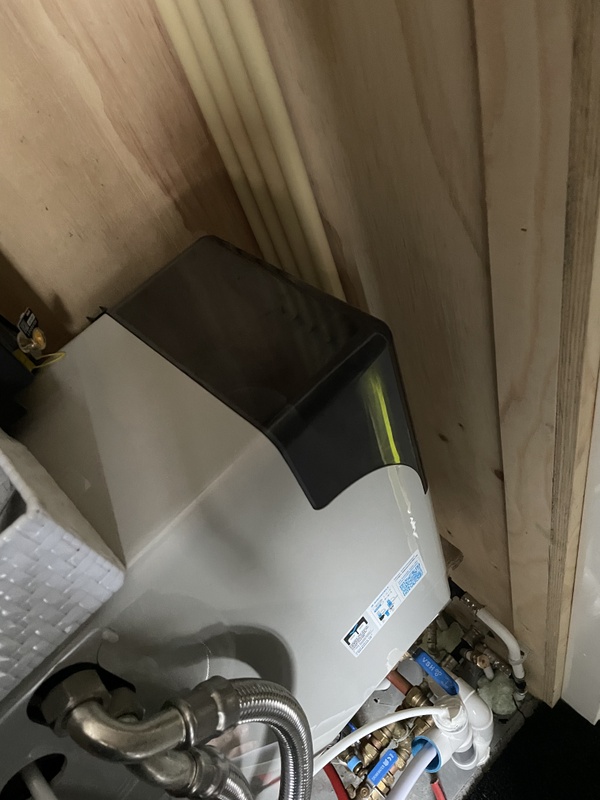

Er zit nog een deksel op:


Relevante software en hardware die ik gebruik
Ik heb zelf een homey en een Google assistent in de woonkamer en toegang tot mijn netwerk via utp of WiFi. Tevens een Hue netwerk in huis.


Wat ik al gevonden of geprobeerd heb
Ik heb geen ervaring met het maken van Pie of Arduino print plaatjes. Met duidelijke instructies of video’s kom ik denk wel ver.

Ik zoek informatie of een richting wat mij zou kunnen helpen;

- sensor die of diepte kan meten of evt een infrarood signaal meet / ontvangt?
- sensoren die gewicht kunnen meten?
- regel systeem dat het signaal door kan zetten naar en signaal wat mijn Homey kan ontvangen en evt waar een flow kan maken dat bv een bepaalde lamp rood kleurt oid

Relevante info:
- geen programmeer kennis om zelf een ap te bouwen
- wel tijd, basis kennis elektriciteit, en redelijk handig

[Michael_OsGroot]

Is het niet makkelijk om het waterverbruik te meten en je meting 1x te ijken? Dus elke 1000 liter een blok oid.

Dan kan je met een camera en ocr op je meter vrij snel klaar zijn

[Voor 23% gewijzigd door Michael_OsGroot op 26-12-2021 13:54]

[NaN]

Ik heb hier op het Homey forum wel eens wat over gelezen: https://community.homey.a...voor-waterontharder/28131

[Kizomo]

Ik heb ze vandaag vervangen na 2 maanden en 14.000 liter. Maar ik heb de laatste weken er elke keer gekeken en dit moet imo toch gemakkelijker kunnen.

Nb: het systeem staat in een nieuwbouw huis waarbij ik nog naar kort woon. Dus er is nog niet veel data waarop ik kan vertrouwen.

[Skamba]

Ik zou het zelf proberen met ESPEasy op een Wemos d1 mini (oid) en een IR afstandssensor.

[The Eagle]

Zout water geleidt goed. Hoe minder zout in het water, hoe slechter het zou moeten geleiden.
Meten is weten, maar twee losse draden met een simpele stroomsterkte meter zou al voldoende kunnen zijn

[jeroen3]

Je kunt een plastic "dop" maken/printen met een magneetje erin, dan een reed sensor of hall sensor aan de buitenkant die het detecteert.

Een alarm op hoeveelheid verbruikte liters kan waarschijnlijk ook. Dat is vrij eenvoudig, die meter heb je al.
Voorbeeld: https://www.ztatz.nl/p1-monitor-watermeter/

Let op dat "zout water" en de omgeving daarvan niet zo gunstig is voor elektronica.

[Michael_OsGroot]

Het gaat hier wel om drinkwater, dan zou ik er toch erg terughoudend in zijn om iets van plastic sensoren er in te hangen. Puur gevoelsmatig hoor.

[teacher]

Ik ben niet bekend met waterontharders, maar als die zoutblokken droog blijven zou je iets met doorgangsmelder (ir straal) kunnen doen, of je zet op de bovenkant een ir afstandssensor. Uitlezen kan met simpele esp32.

Leesvoer: https://home.et.utwente.n...ance-sensor-esp32-module/

[leecher]

Ik zou een klein gaatje boren in het deksel en hier een (voedselveilig of glazen) stokje doorheen steken. Op de laagste stand dus wanneer het zout op is maakt de bovenkant van het stokje contact met de bovenkant van het deksel. 2 draadjes en iets dat geleid om het contact te maken en je hebt een simpel aan/uit signaal waar je mee kan doen wat je wil. Een simpel lampje, pieper of wat meer tweaker met bijvoorbeeld een esp8266 en een bericht naar je telefoon over wifi.

[jbhc]

Ik zal eens kijken wat voor sensor ze op mijn werk toegepast hebben.

Wij hebben hele grote zoutvaten maar in 1 van de.nieuwe zit een sensor in de deksel die aangeeft wanneer het nivo te laag is.

[DutchKel]

https://community.homey.a...voor-waterontharder/28131

Degene die hier de vraag had heeft ook een slimme oplossing bedacht, die heeft een enkel afdekraam gebruikt en daar aan de zijkanten magneten gelegd en dat op de zoutblok gelegd, aan de buitenkant zit dan een sensor die wordt getriggerd door de magneten.

Edit: ik ga het proberen door het water volume te meten. Het is namelijk een constante hoeveelheid water waarna die gaat spoelen.

[Voor 21% gewijzigd door DutchKel op 26-12-2021 16:29]

[XyRuS]

Ik heb een los zoutvat waar ik een loadcell onder heb staan. Ik meet het gewicht van het zoutvat en aan de hand daarvan kan ik bepalen of ik moet bijvullen. In jou situatie met een alles in 1 container zal dat misschien lastiger zijn om toe te passen.

Onderkant van plaat waar het zoutvat komt op te staan

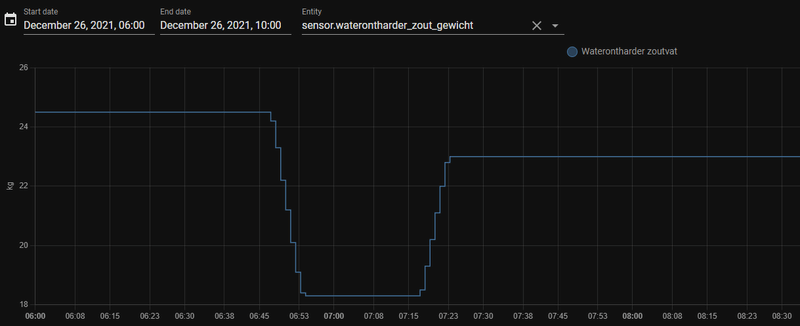

Vanochtend een regeneratie gehad en dat ziet er zo uit in een grafiek

[FuaZe]

Kun je niet je waterverbruik meten en correleren of je zoutcardridge op zou moeten zijn?

Anders zou ik in de bovenkant een afstandssensor doen en de hoogte van het blok meten.

[rdejongjr]

infrarood sensor gebruiken, als het blok te ver naar beneden is gezakken is er minder/geen reflectie en kun je een signaaltje doen naar je arduino/pi/wsp32 etc..

Zoiets

[SjigEd]

Slimme waterlekkage melder op het zoutblok leggen. Werkt hier super met klikaanklikuit. Maar je hebt natuurlijk meer soorten.

[Quad]

Ik heb bovenstaande oplossing, in mijn zoutreservoir zit op een kwart een laagje water, zodra mijn waterlekkagesensor daarmee in contact kom kan ik 'm bijvullen, werkt perfect icm Home Assistant.

[Hell-Slave]

Hier is van wel een sensor te vinden voor jou situatie.
https://www.conrad.nl/o/afstandssensoren-0231511

[Kizomo]

Ik ga het voorstel Dutchkel proberen, met een aantal magneten en een deur sensor.

Bedankt

[Kizomo]

Inmiddels een en ander geknutseld:

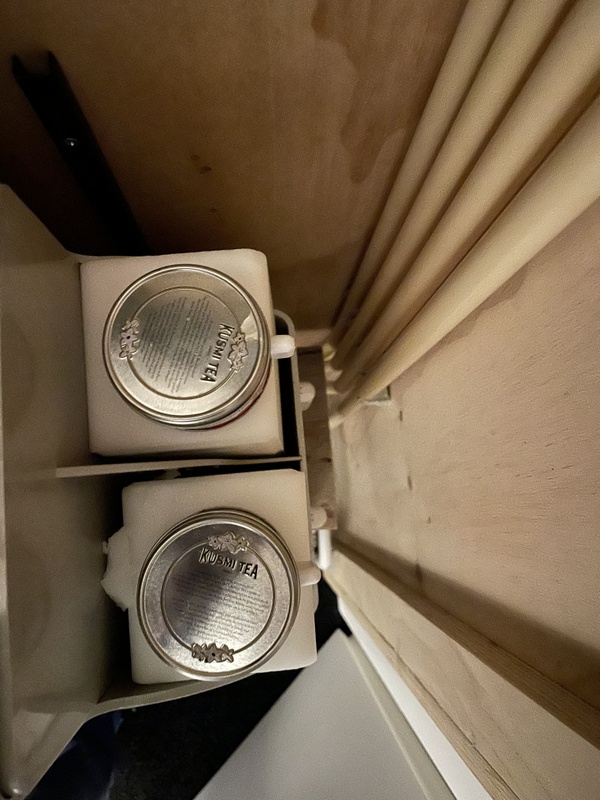

Blikje met magneet

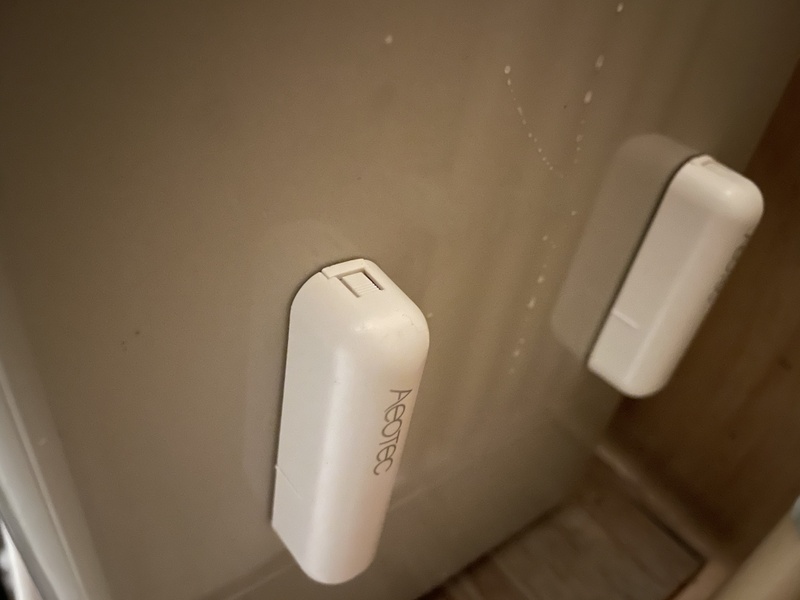

Aotec raam schakelaar!

En een flow in Homey
