ElMacaroni

Laat de zon maar komen!

Topicstarter
In navolging van de al bijna 5 jaar draaiende SolarEdge setup dacht ik ook met wat overwerkcenten nog 4 panelen op het platte dak vd garage te gooien.

Solaredge, tsja, ik hou van grafiekjes en meetdata.

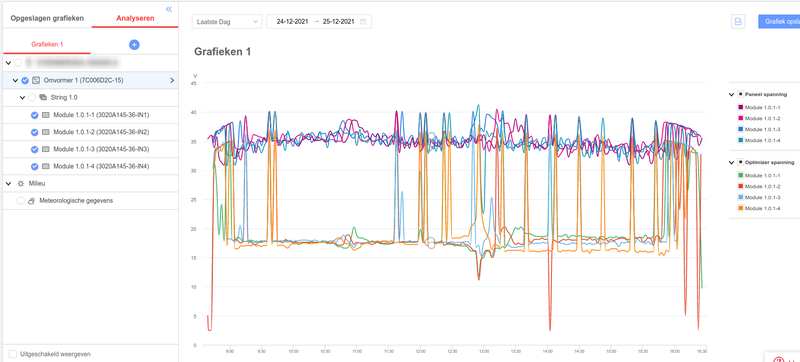

Maar waar de oude set (wel op schuin dak) het op een koude zonnige dag uitstekend doet lijkt de nieuwe set flink achter te blijven.

Een SE1500M-RWK02BNN4 met een Power optimizer: M2640 en 4 x TRINA HONEY 375 eraan op vdValk 10° portrait.



Is dit een schoolvoorbeeld van clipping? Heb ik iets gemist? Of ben ik met die 10° op de kortste dagen vh jaar, laagste zon te ongeduldig?

SE2200+14xSF170S & SE1500M+4xTSM-375


  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 01:30
Deze SE1500M etc werken anders dan de grotere modellen, ik weet er niet zoveel van.
Heb je hier een vermogen grafiekje bij van dezelfde dag?

SolaX X1 5.0: 4650 Wp Qcells ZZW45º, APS QS1: 1760 Wp YMX NWW 8º, APS QS1: 1535 Wp YMX plat, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie


  • Stef87
  • Registratie: Mei 2012
  • Laatst online: 03:16
Heb hem nooit verkocht, maar volgens mij deel je de “optimizer” per 2 panelen en mag/kan je er dan maximaal 330wp aan hangen per optimizer óf de helft minder panelen (3 maximaal?) en dan tot 660wp per optimizer. (Valt door dan snel af..)

Omdat je de “optimizer” deelt, kan je dus de panelen niet in zomaar naar elke oriëntatie monteren. Per gedeelde optimizer moet je dezelfde richting pakken.

Deze Compacte SE omvormer heeft de optimizers ook ingebouwd op/in de omvormer, je hoeft en kan geen losse optimizers erbij kopen. (Kan zijn dat dit afgelopen jaar is veranderd, durf ik niet te zeggen)

SE Designer software is leidend, dus daar ff spelen

[Voor 21% gewijzigd door Stef87 op 26-12-2021 00:14]

Citigo-E, Model 3 SR+ Daikin FTXM & 5kW Monoblock. Ex-Autotechnisch Specialist. www.GewoonDuurzaamAdvies.nl


  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 01:30
En wat is de ligging? En schaduwsituatie?

SolaX X1 5.0: 4650 Wp Qcells ZZW45º, APS QS1: 1760 Wp YMX NWW 8º, APS QS1: 1535 Wp YMX plat, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:37
@Stef87 die compact dingen komen niet voor in designer... Voor zover ik gezien heb... En er wordt volgens mij een speciale 4 kanaal optimizer bij geleverd voor 1 of 2 per kanaal. Voor de rest heb je volgens mij gelijk... (Ik heb toevallig zitten kijken voor bij mij 'op noord')

Per kanaal zullen panelen op dezelfde oriëntatie aangesloten moeten zitten... Anders wordt het verwacht ik gezeur.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • ElMacaroni
  • Registratie: November 2012
  • Laatst online: 22:14

ElMacaroni

Laat de zon maar komen!

Topicstarter
busscherski schreef op zaterdag 25 december 2021 @ 23:43:
Deze SE1500M etc werken anders dan de grotere modellen, ik weet er niet zoveel van.
Heb je hier een vermogen grafiekje bij van dezelfde dag?

SE2200+14xSF170S & SE1500M+4xTSM-375


  • ElMacaroni
  • Registratie: November 2012
  • Laatst online: 22:14

ElMacaroni

Laat de zon maar komen!

Topicstarter
busscherski schreef op zondag 26 december 2021 @ 00:34:
En wat is de ligging? En schaduwsituatie?

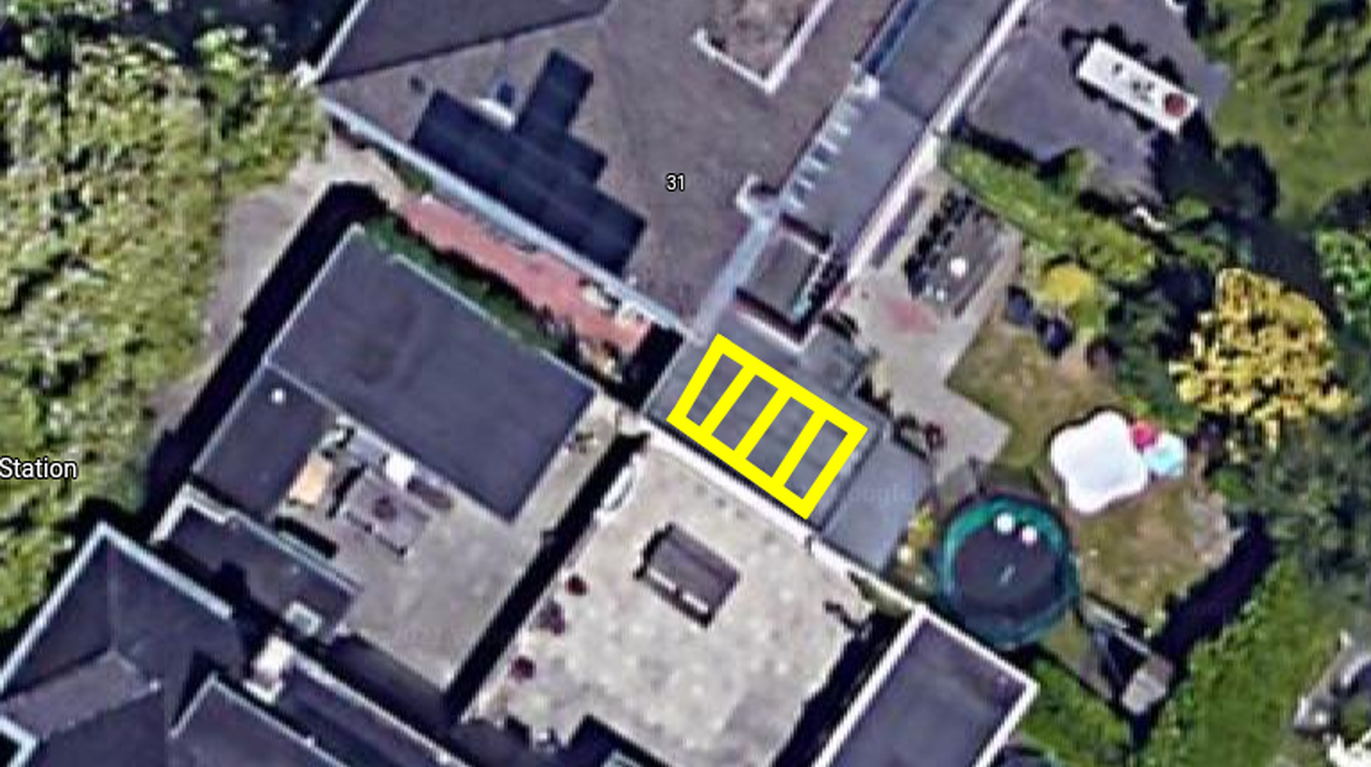

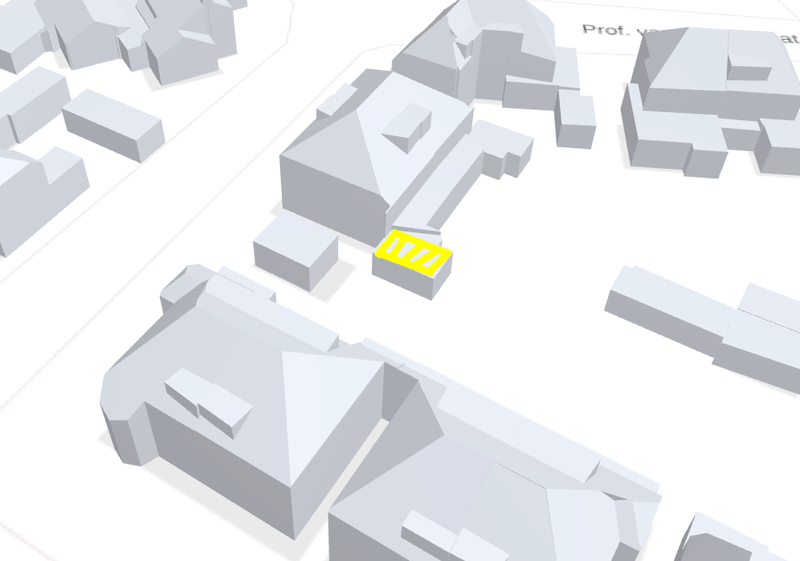

Excuse my paint skillz...

SE2200+14xSF170S & SE1500M+4xTSM-375


  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 01:30
Interessant. Ik weet niet hoe dit veroorzaakt wordt maar ben benieuwd naar waarom dit precies gebeurt.

SolaX X1 5.0: 4650 Wp Qcells ZZW45º, APS QS1: 1760 Wp YMX NWW 8º, APS QS1: 1535 Wp YMX plat, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie


  • ElMacaroni
  • Registratie: November 2012
  • Laatst online: 22:14

ElMacaroni

Laat de zon maar komen!

Topicstarter
Denk toch schaduw, 't piept er nu net tussendoor...

[Voor 76% gewijzigd door ElMacaroni op 26-12-2021 13:41]

SE2200+14xSF170S & SE1500M+4xTSM-375


  • ElMacaroni
  • Registratie: November 2012
  • Laatst online: 22:14

ElMacaroni

Laat de zon maar komen!

Topicstarter
Ronald schreef op zondag 26 december 2021 @ 00:55:
@Stef87 die compact dingen komen niet voor in designer... Voor zover ik gezien heb... En er wordt volgens mij een speciale 4 kanaal optimizer bij geleverd voor 1 of 2 per kanaal.
https://www.solaredge.com...ential_solution_ds_nl.pdf

SE2200+14xSF170S & SE1500M+4xTSM-375


  • ice-T106
  • Registratie: Oktober 2001
  • Laatst online: 19:31
Clipping zie ik niet. Bij clipping zit de optimizer spanning op de maximale spanning van omvormer.
Waarom denk je dat er iets mis is met dit plaatje?

11.630Wp Solar edge. 6kW Lucht-Lucht WTW, VW Passat GTE, OpenHab


  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 01:30
O misschien is het inderdaad gewoon schaduw. Deze tijd van het jaar heb je dat al snel. Laat me weten als het toch iets anders is.

SolaX X1 5.0: 4650 Wp Qcells ZZW45º, APS QS1: 1760 Wp YMX NWW 8º, APS QS1: 1535 Wp YMX plat, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:37
Enige wat vragen bij mij oproept zijn de pieken/dalen elk half uur... Voor de rest, vroeg in de ochtend krijg je weinig vermogen uit panelen op ZW die op slechts 10 graden liggen. De rest van de dag is domweg de ellenlange schaduw van de bebouwing in de omgeving.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.
