Oude deurbel (met Trafo) slim maken

[Jboy1991]

Hallo Tweakers,

We zijn nu aan de fase toegekomen om wat zaken smart te maken in huis. Omdat lk voornamelijk overdag op Zolder aan het werk ben, hoor ik daar amper de deurbel (koptelefoon op etc).

In onze oude appartement hadden wij dit opgelost door een ESP aan te sluiten op de intercom speaker (deurbel). Wanneer daar spanning opkwam kregen wij een notificatie op onze telefoon.

Ditzelfde wilde ik doen in onze koophuis. Alleen ipv intercom gebruik maken van de trafo/deurbel.

Ik ben dus aan het solderen geslagen en heb het spul aangesloten. Echter na de eerste deurbel test is mijn moederbord (esp) doorgebrand. Helaas dus te veel voltage vanuit de deurbel naar de ESP.

Heeft iemand hier tips hoe wij deze deurbel slim kunnen maken en kunnen koppelen aan Homeassistent. Vanuit Homeassistent willen wij het verdere beheer doen (acties etc)


Gesoldeerde ESP (defect inmiddels)

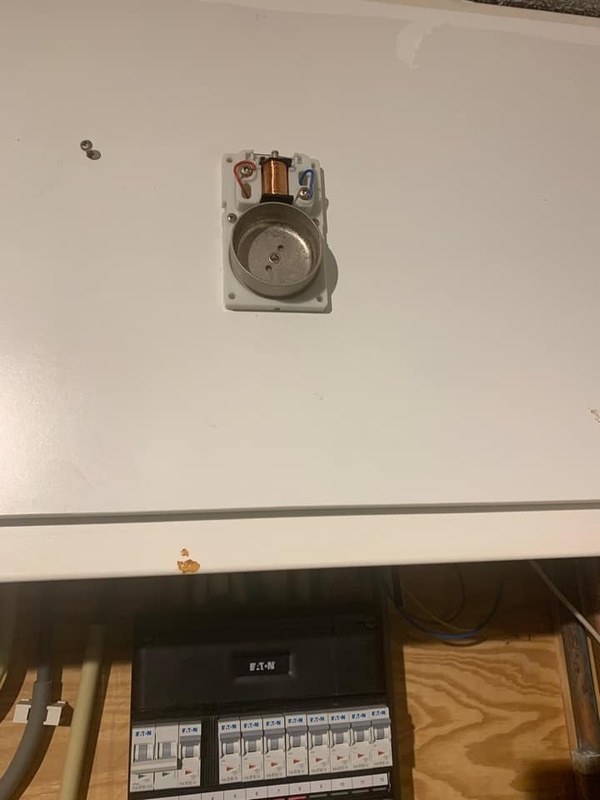

Beltrafo incl bel




Hoe ik het heb aangesloten:
Ik maakte gebruik van de twee draden bij de bel. blauw naar de d2 poort en rood naar de grnd poort

--
Setup heb ik natuurlijk eerst getest met een drukknop ertussen en dat werkte. (zonder doorbranden) echter maakte ik toen gebruik van de 3V voeding van de ESPboard zelf.

[ Voor 3% gewijzigd door Jboy1991 op 24-12-2021 08:49 ]

[Septillion]

8+V AC is veel te veel voor een ESP direct en AC is ook uitdaging. Spanningsdeler en een clamp diode (+ eventueel wat filtering tegen de 50Hz)zou dat op kunnen lossen.

Andere optie is de ESP te combineren met een relais. En de drukknop alleen op een GPIO te doen en de ESP de bel te laten schakelen. Kan je hem ook nog stil zetten. Zie als voorbeeldje die van Frenck. Zou alleen niet GPIO2 gebruiken ivm de startup state van die pin.

[Jboy1991]

Septillion schreef op vrijdag 24 december 2021 @ 09:01:
8+V AC is veel te veel voor een ESP direct en AC is ook uitdaging. Spanningsdeler en een clamp diode (+ eventueel wat filtering tegen de 50Hz)zou dat op kunnen lossen.

Andere optie is de ESP te combineren met een relais. En de drukknop alleen op een GPIO te doen en de ESP de bel te laten schakelen. Kan je hem ook nog stil zetten. Zie als voorbeeldje die van Frenck. Zou alleen niet GPIO2 gebruiken ivm de startup state van die pin.

Het stil zetten van de bel kunnen wij al dmv de trafo in de meterkast. Hmm spijtig, ik had gehoopt op een makkelijke oplossing.

Maar ik ga eens op onderzoek uit naar hardware in de url die je plaatst.

[Septillion]

Jboy1991 schreef op vrijdag 24 december 2021 @ 09:03:
[...]

Het stil zetten van de bel kunnen wij al dmv de trafo in de meterkast.

Dat is natuurlijk niet smart cool

[Jboy1991]

Septillion schreef op vrijdag 24 december 2021 @ 09:01:
8+V AC is veel te veel voor een ESP direct en AC is ook uitdaging. Spanningsdeler en een clamp diode (+ eventueel wat filtering tegen de 50Hz)zou dat op kunnen lossen.

Andere optie is de ESP te combineren met een relais. En de drukknop alleen op een GPIO te doen en de ESP de bel te laten schakelen. Kan je hem ook nog stil zetten. Zie als voorbeeldje die van Frenck. Zou alleen niet GPIO2 gebruiken ivm de startup state van die pin.

Onderdelen inmiddels in bestellen. Levertijd verwacht 28-12. Ben benieuwd: :#

[Kalkran]

Tijdje terug wilde ik de bel aansluiten op de Raspberry Pi die toch al in de meterkast hing. Hiervoor heb ik een klein schakelingetje gebouwd. Korte verhaal is dat ik de 5V over de beldrukker stuur die een relais schakelt die de 8VAC naar de daadwerkelijke bel bedient. Het is niet heel smart, maar ik krijg nu mooi een signaaltje als de bel wordt ingedrukt en mocht er ooit iets crashen functioneert de bel nog zoals vanouds.

[Crazymonkey]

Ik heb een tijd geleden het volgende stappen gevolgd, heb er wel een losse 5 volt supply aangehangen.

https://frenck.dev/diy-smart-doorbell-for-just-2-dollar/

[hpmkruit]

Je kunt het ook oplossen met een Shelly1 schakelaar in DC modus. Kost 10tje (excl. DC voeding). Deze heeft dry-contacts en is lekker compact+behuizing zit er bij.

[Septillion]

@Crazymonkey

Septillion schreef op vrijdag 24 december 2021 @ 09:01:
[...]
Zie als voorbeeldje die van Frenck. Zou alleen niet GPIO2 gebruiken ivm de startup state van die pin.

Laatste opmerking is dan ook voor jou van toepassing

[_NvS_]

hpmkruit schreef op vrijdag 24 december 2021 @ 10:43:
Je kunt het ook oplossen met een Shelly1 schakelaar in DC modus. Kost 10tje (excl. DC voeding). Deze heeft dry-contacts en is lekker compact+behuizing zit er bij.

Heb ik laatst ook gedaan. 12v dc als voeding voor de shelly en naar de drukknop buiten retour op de switch aansluiting. Vervolgens met de dry contacts de 230v van de beltrafo geschakeld. Deurbel zonder iets tussen op de beltrafo aangesloten.
Shelly app geeft een melding dmv scène.
Grappig vond ik, in tegenstelling tot online voorbeelden, dat door deze opzet de beltrafo geen sluipverbruik heeft. Scheelt misschien niet veel, maar je Hebt er niet weer een extra verbruiker bij (voeding shelly).

[Jboy1991]

Het spul is binnen en heb een prototype gemaakt met een losse arduino button. Dit werkt. Echter krijg ik het niet voor elkaar om het werkend te krijgen met de echte drukknop en bel.

Kan iemand mij uitleggen hoe ik het moet aansluiten adhv de fotos hieronder?





Edit:
Het is gelukt. Moest ff wat meer meten maar alles werkt!
