Deurbel signaal bij inschakelen afzuigkap (via nodeMCU)

Pagina: 1
Acties:

Vraag


  • BTempelman
  • Registratie: Oktober 2000
  • Laatst online: 14-12-2022
Mijn vraag
Ik lees mijn deurbel uit door middel van een optocoupler en daar aangekoppeld een nodeMCU. De werking is dat als er op de bel wordt gedrukt, de optocoupler er voor zorgt dat een pin op de nodeMCU hoog wordt, die kan vervolgens een event versturen.

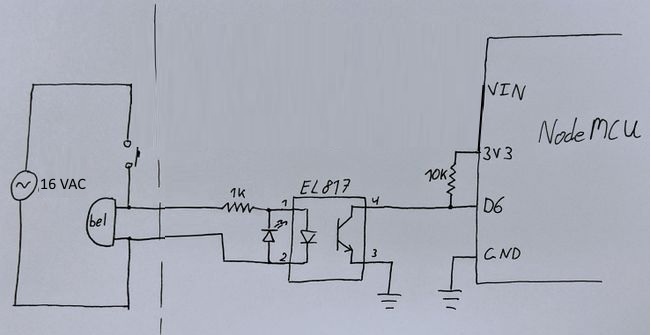

Zie schema


Dit werkt echter... als mijn afzuigkap aangaat in de keuken krijgt de nodeMCU ook een signaal binnen, de fysieke bel zelf gaat niet af.

Overige gegevens:
Gaat om een 3fase aansluiting waarbij de afzuigkap op een andere groep zit dan de deurbel.
De deurbel is 16v wisselstroom

Wat ik al gevonden of geprobeerd heb
Ter instpiratie heb ik het volgende project gebruikt:
https://hackalot.nl/Deurbel

Andere zaken die ik geprobeerd heb is een hogere weerstand te plaatsen tussen de bel en de optocoupler (EL817)

Beste antwoord (via BTempelman op 26-12-2021 12:38)


  • naftebakje
  • Registratie: Februari 2002
  • Laatst online: 10:08
Plaats eens een condensator tussen pin 3 en 4 van je optocoupler; dat zal je signaal afvlakken en trager maken waardoor een stoorsignaal gedempt wordt.
Qua waarde: ik zou starten met 100nF; als dat niet voldoende is een kleine elco van 10µF ofzo parallel.

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.

Alle reacties


Acties:
  • Beste antwoord
  • 0Henk 'm!

  • naftebakje
  • Registratie: Februari 2002
  • Laatst online: 10:08
Plaats eens een condensator tussen pin 3 en 4 van je optocoupler; dat zal je signaal afvlakken en trager maken waardoor een stoorsignaal gedempt wordt.
Qua waarde: ik zou starten met 100nF; als dat niet voldoende is een kleine elco van 10µF ofzo parallel.

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.


  • henkvdd
  • Registratie: Januari 2020
  • Nu online
Richt de spanning eens gelijk richting de ingang van de optocoupler,
Door een diode links van de 1 K weerstand te plaatsen, met de kathode naar de weerstand, de led moet je dan wel ff omdraaien.

  • BTempelman
  • Registratie: Oktober 2000
  • Laatst online: 14-12-2022
Dank heren voor jullie antwoorden. Het gelijkrichten van de ingang had ik ook geprobeerd, maar leverde niets op.

Het plaatsen van de 100nF echter wel. Dit loste het probleem op!

  • h3nr1
  • Registratie: Oktober 2001
  • Nu online
Mooi om te lezen. Ik heb ook optocoupler aan de deurbel en bij gaat hij wel eens af als ik de electrische rolscherm bedien. Ga er ook een condensator tussen zetten.

  • BTempelman
  • Registratie: Oktober 2000
  • Laatst online: 14-12-2022
Ben eigenlijk ook wel benieuwd wat nu het probleem is geweest. Ik dacht dat de optocoupler niets anders doet dan als er op pin 1/2 stroom loopt pin 3/4 met elkaar verbonden wordt.

Wat maakt het dat op 1/2 toch stroom gaat lopen maar wat blijkbaar niet van de bel komt, maar toch voldoende is om die optocoupler te laten schakelen?
