[TP-link TL-WR1043ND V1] Herstellen

[BlueWolf]

Ik heb een TP-link TL-WR1043ND V1. Deze stond OpenWRT op. Dit werkte niet helemaal lekker dus heb ik via de instructies op de site van OpenWRT de originele firmware terug gezet. Althans, dat dacht ik.
Hij doet namelijk helemaal niks meer. Alleen nog maar een brandende power led en de rest van de leds knippert om de 5 seconden.
Dus ik aan de slag om via de RX en de TX de boel te herstellen.
Tot hier ben ik gekomen.
HELP!
Ik heb een Arduino uno, heel veel kabels en een soldeerstation. Daar zou het volgens internet mee moeten lukken.
Ik heb de boel al aangesloten en wel staan. Alleen krijg ik helemaal geen output in de seriële monitor of bij PuTTY.
Hoe moet ik verder?

[Mijzelf]

Een Arduino uno? Die heeft een seriële poort die compatible zou kunnen zijn met die van de router, maar hoe verbind je dan met de PC? De seriële poort is al in gebruik.

[BlueWolf]

Mijzelf schreef op dinsdag 14 december 2021 @ 11:03:
Een Arduino uno? Die heeft een seriële poort die compatible zou kunnen zijn met die van de router, maar hoe verbind je dan met de PC? De seriële poort is al in gebruik.

Ja, dat is dus de vraag :-P
Via usb verbinden en dan via de seriële monitor of via PuTTY verbinden werkt wel, alleen krijg ik 0 output

[laurens0619]

Ik ken je use case natuurlijk maar je kunt je afvragen of je hier nog energie in wilt stoppen.
De TL-WR1043ND V1 is een 2.4ghz only apparaat en ik vond het eerlijk gezegd 10 jaar geleden ook al een instabiel onding

Maar soms gaat het niet om het technisch nut en is tweaken en unbricken leuk
Ik lees over de arduino dat je dit moet doen om dr een usb to serial van te maken. Had je dat al gelezen?

1 – Connect RESET pin to GND

of
2- remove atmel chip

of

3 – Upload a Sketch
The sketch basically stops the Atmel chip to interfere the communication between FTDI chip and your other device.

To do that, you don’t need to unplug the Atmel chip from its place. Before using your Arduino board as usb-serial converter you can upload that piece of code.

void setup(){
pinMode(0,INPUT);
pinMode(1,INPUT);
}
void loop(){
}

https://create.arduino.cc...b-to-ttl-converter-475533

[ Voor 36% gewijzigd door laurens0619 op 14-12-2021 12:32 ]

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 12:31:
Ik ken je use case natuurlijk maar je kunt je afvragen of je hier nog energie in wilt stoppen.
De TL-WR1043ND V1 is een 2.4ghz only apparaat en ik vond het eerlijk gezegd 10 jaar geleden ook al een instabiel onding

Maar soms gaat het niet om het technisch nut en is tweaken en unbricken leuk
Ik lees over de arduino dat je dit moet doen om dr een usb to serial van te maken. Had je dat al gelezen?

1 – Connect RESET pin to GND

of
2- remove atmel chip

of

3 – Upload a Sketch
The sketch basically stops the Atmel chip to interfere the communication between FTDI chip and your other device.

To do that, you don’t need to unplug the Atmel chip from its place. Before using your Arduino board as usb-serial converter you can upload that piece of code.

void setup(){
pinMode(0,INPUT);
pinMode(1,INPUT);
}
void loop(){
}

https://create.arduino.cc...b-to-ttl-converter-475533

Jap, t is inderdaad leuk om gewoon een beetje ermee te rommelen :-P
Maar tot zover was ik al gekomen.
Ik heb het alledrie geprobeerd, maar geen van allen werkt.
En mijn Arduino ligt het niet aan, die werkt prima

[laurens0619]

Heb je al getest of de serial interface werkt?
Dus TX aan RX knopen, local echo off zetten en kijken of je karakters over de lijn terugkomen met minicom/putty

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 13:28:
Heb je al getest of de serial interface werkt?
Dus TX aan RX knopen, local echo off zetten en kijken of je karakters over de lijn terugkomen met minicom/putty

Ehh wat bedoel je?
Ik weet op bepaalde gebieden redelijk wat van dat soort dingen maar soms ook niet...

[laurens0619]

@BlueWolf
Je hebt nu de RX van de arduino aangesloten op de TX van de TP link. Dus ontvang je geen data maar de vraag is: komt dat omdat je usb to serial niet werkt? OF omdat de tplink geen signaal afgeeft

Als je hem nu loskoppelt en de TX (transmit) van je usb-serial aansluit op je RX (receive) dan zou je als het goed is iedere bit die je uitstuurt (TX) moeten ontvangen op je RX (receive)

Lees ook dit:
https://learn.sparkfun.co...ookup-guide/hardware-test

[ Voor 10% gewijzigd door laurens0619 op 14-12-2021 14:54 ]

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 14:53:
@BlueWolf
Je hebt nu de RX van de arduino aangesloten op de TX van de TP link. Dus ontvang je geen data maar de vraag is: komt dat omdat je usb to serial niet werkt? OF omdat de tplink geen signaal afgeeft

Als je hem nu loskoppelt en de TX (transmit) van je usb-serial aansluit op je RX (receive) dan zou je als het goed is iedere bit die je uitstuurt (TX) moeten ontvangen op je RX (receive)

Lees ook dit:
https://learn.sparkfun.co...ookup-guide/hardware-test

Heb het geprobeerd en alles wat ik in de serial monitor typ komt terug, dus dat werkt prima.

[laurens0619]

BlueWolf schreef op dinsdag 14 december 2021 @ 15:07:
[...]

Heb het geprobeerd en alles wat ik in de serial monitor typ komt terug, dus dat werkt prima.

even voor de zekerheid: als je de rx-tx lostrekt dan zie je niet meer wat je typt terug?

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 15:09:
[...]

even voor de zekerheid: als je de rx-tx lostrekt dan zie je niet meer wat je typt terug?

Nope, dan krijg ik niks meer

[laurens0619]

Dan moet je even goed nakijken hoe je de tplink moet uitlezen.
Juiste baud? polariteit?

code:

Serial access
terminal program set to 115200 8N1, no flow control
minicom –baudrate 115200 –device /dev/ttyUSB0 –8bit (I couldn't type the tpl command using this)
screen /dev/ttyUSB0 115200,cs8,-ixon (this worked for me)

Hier lees ik ook iets:
https://openwrt.org/toh/tp-link/tl-wr1043nd

"Before soldering the connector You need to solder the jumper between resistor and RX pin"]

dat gedaan?

[ Voor 81% gewijzigd door laurens0619 op 14-12-2021 15:19 ]

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 15:18:
Dan moet je even goed nakijken hoe je de tplink moet uitlezen.
Juiste baud? polariteit?

code:

Serial access
terminal program set to 115200 8N1, no flow control
minicom –baudrate 115200 –device /dev/ttyUSB0 –8bit (I couldn't type the tpl command using this)
screen /dev/ttyUSB0 115200,cs8,-ixon (this worked for me)

Hier lees ik ook iets:
https://openwrt.org/toh/tp-link/tl-wr1043nd

"Before soldering the connector You need to solder the jumper between resistor and RX pin"]

dat gedaan?

Nee, dat heb ik niet gedaan. Maar dat is voor rev 5, en de mijne is rev 1.

[laurens0619]

Nou dan weet ik het ook niet meer
Als de BAUD etc goed staat dan heb je of een slechtre kabelverbinding of hij is echt helemaal deaud

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 15:31:
Nou dan weet ik het ook niet meer
Als de BAUD etc goed staat dan heb je of een slechtre kabelverbinding of hij is echt helemaal deaud

Nou ja het vreemde is dus dat als ik de resetknop een paar seconden ingedrukt hou dat ik dan een paar seconden LAN-activiteit heb en het lampje gaat knipperen. Maar dan gaat ie alweer opnieuw opstarten, dus daar kan ik ook niks mee

[BlueWolf]

En trouwens, wat ik zojuist ontdekt heb, als ik m'n router aanzet zonder de arduino in de pluggen, gaat er op de arduino heel zwak een lampje branden. Dus er gebeurt wel degelijk iets, alleen zou ik niet weten wat er gebeurt :-P

[BlueWolf]

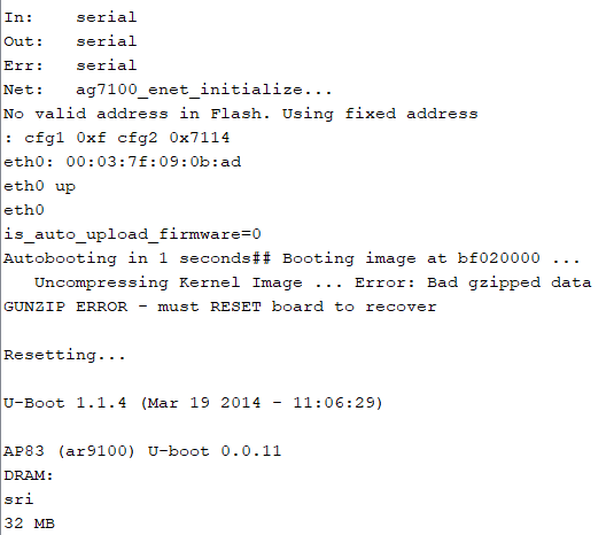

Hee... wacht effe ik heb wat

Hij doet het blijkbaar ineens wel

[ Voor 7% gewijzigd door BlueWolf op 14-12-2021 15:53 ]

[laurens0619]

Nice!
Happy tftp flashing

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 15:56:
Nice!
Happy tftp flashing

Zal wel goedkomen!
Deze guide zal ik eens volgen, eens kijken hoe ver ik daarmee kom
https://forum.archive.openwrt.org/viewtopic.php?id=38424

[BlueWolf]

Na een paar keer opnieuw proberen, opnieuw opstarten en zo is het gelukt! Hij draait nu weer op OpenWRT.
Nu alleen nog terug zien te krijgen naar de originele firmware, want dat is waar het fout is gegaan...

[laurens0619]

@BlueWolf nice
Goed https://openwrt.org/toh/tp-link/tl-wr1043nd lezen

Onderin staat beschreven waar je op moet letten met teruggaan naar stock

[BlueWolf]

laurens0619 schreef op dinsdag 14 december 2021 @ 16:57:
@BlueWolf nice
Goed https://openwrt.org/toh/tp-link/tl-wr1043nd lezen

Onderin staat beschreven waar je op moet letten met teruggaan naar stock

Op het moment dat je dit stuurt zit ik exact op die pagina te lezen :-P
