Mechanische ventilatie blaast naar de droger

[xzaz]

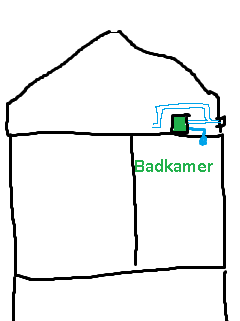

Ik zit met de volgende situatie:



Nu is het zo dat als wij de ventilatie aanzetten in de badkamer via de buis op zolder (deze dient denk ik voor aansluiting van de droger maar die gebruiken we niet) de lucht uit wordt geblazen. Ik durf hem ook niet zomaar dicht te toen en de lucht naar buiten proberen te forceren.

Nu lijkt het met mijn boeren verstand dat dit niet juist is omdat de lucht naar buiten via het ventilatiegat moet worden geblazen? Betekent dit gewoon dat de ventilatiegat dicht is en schoongemaakt moet worden? Het zit helaas helemaal in de hoek van een gedeelte waar lastig bij te komen is dus ik vraag het even voor de zekerheid.

De aansluiting van de buis van de droger is met een Y verbinding aan de uitgang van de mechanische ventilatie geplaatst. Iemand enig idee?

[JukeboxBill]

M.i. is het in beginsel al verkeerd aangelegd, tenzij er keerkleppen zijn gemonteerd.
De lucht van de ventilator zoekt de weg van de minste weerstand en dat zal de uitgang naar de droger zijn. Die is open en aan de buitenkant zal wel een rooster zitten. Die kan vuil zijn en niet meer helemaal open willen. En als daar voorheen de lucht van de droger ook doorheen ging, dan is er een heel dikke kans dat die verstopt zit.

Kan je dat rooster van buitenaf niet bekijken/bereiken?

[ Voor 14% gewijzigd door JukeboxBill op 11-12-2021 12:01 ]

[xzaz]

Ik kan heb bekijken. Ik heb op dit moment de douche aan met de ventilatie en de buis van de droger enigzins dicht gezet. Maar zie nog geen warme lucht vanuit de ventilatie komen.

[ Voor 4% gewijzigd door xzaz op 11-12-2021 12:03 ]

[JukeboxBill]

Dan zal het rooster wel verstopt zitten. Met het koude weer zal de vochtige lucht uit de douche direct in dampwolken veranderen.

[Microkid]

In principe moet je die buis van de droger gewoon dicht kunnen maken. De lucht blaast dan vanzelf naar buiten (mits het rooster niet vol pluisjes van de droger zit....)

[xzaz]

Ik heb de douche heet aangegzet met de buis een beetje dicht maar de dan verandert de badkamer in een sauna. Dus lijkt mij dat de ventilarierooster dicht zit. Er zit niks anders op dan erin kruipen en kijken als ik er bij kan vanuit de binnen kant.

[Microkid]

Kan je de slang aan de binnenkant loshalen? Dan kan je daar kijken wat er loos is, i.p.v. via de buitenkant.

[xzaz]

Nou weer verder mee gegaan. Alles afgehaald en je raadt het al. Alles was schoon. Dus ik heb de buis gewoon dicht gezet. Er zitten wel terugslagkleppen in maar dat zijn van die plastice ondingen. Goed, eindafsluiting eraf gehaald. Ventilatie aangezet en ja hoor de lucht kwam er gewoon uit. Maar het was veelal droge lucht.

Het probleem bleef echter de badkamer die gewoon niet goed aanzuigde. Dus ik dacht dan moet er ergens anders een opening zijn. Alles gecontroleerd niks gevonden.

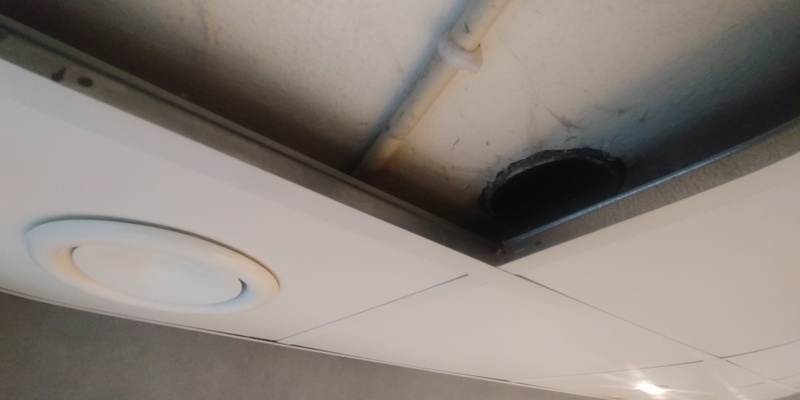

Uiteindelijk haal ik het plafond in onze badkamer er af en:



Dus tja...

[JukeboxBill]

Is dat ook het enige ventiel in het plafond, wat zichtbaar is op de foto?

[Wilke]

xzaz schreef op zondag 12 december 2021 @ 10:55:
Uiteindelijk haal ik het plafond in onze badkamer er af en:

[Afbeelding]

Dus tja...

Aangelegd door Picobello B.V. dus. Want ook op zolder klopt het natuurlijk niet, de MV en wasdroger horen niet door dezelfde buis naar buiten te blazen.

[xzaz]

JukeboxBill schreef op zondag 12 december 2021 @ 11:30:
Is dat ook het enige ventiel in het plafond, wat zichtbaar is op de foto?

Lijkt er wel op, hij zit ook precies boven het gat waar deze boven uitkomt.

Wilke schreef op zondag 12 december 2021 @ 11:33:
[...]


Aangelegd door Picobello B.V. dus. Want ook op zolder klopt het natuurlijk niet, de MV en wasdroger horen niet door dezelfde buis naar buiten te blazen.

Vorige eigenaar was een installateur, we zijn wel meer vreemde zaken tegen gekomen.

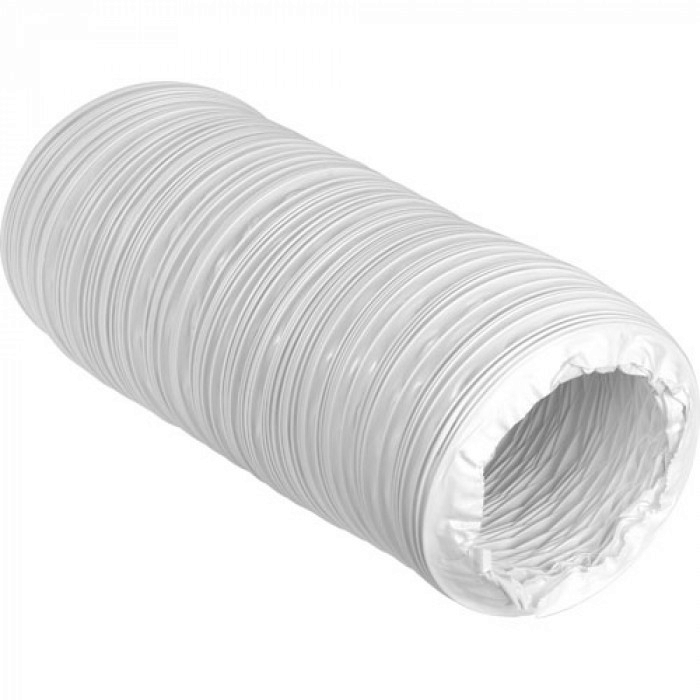

Maar goed, nu een oplossing voor dit verzinnen want dit kan zo niet. Op zoek naar een laag, flexibel profiel (er zit ook nog een PVC in de weg, lekker met al dat vocht wat daar langskomt) of de afzuigkap verplaatsen en dan proberen met een flexibel laag profiel deze te verbinden.

Het afzuigkanaal bevindt zich nu namelijk precies op een X aansluiting van het systeemplafond.

[JukeboxBill]

xzaz schreef op zondag 12 december 2021 @ 11:38:
[...]

Lijkt er wel op, hij zit ook precies boven het gat waar deze boven uitkomt.
[...]

Ik bedoel het witte ventiel in de plafondplaat. Als dat het enige is, dan is de doorlaatopening wel wat klein vergeleken met de buis naar boven. Dus als je een buis van dat ventiel naar de afvoer legt, blijf je met dat euvel zitten.
Heb je met een palfondtegel er uit wel goede afvoer?

[xzaz]

JukeboxBill schreef op zondag 12 december 2021 @ 12:45:
[...]

Ik bedoel het witte ventiel in de plafondplaat. Als dat het enige is, dan is de doorlaatopening wel wat klein vergeleken met de buis naar boven. Dus als je een buis van dat ventiel naar de afvoer legt, blijf je met dat euvel zitten.
Heb je met een palfondtegel er uit wel goede afvoer?

Ja. Als ik plafond erafhaal is er een goed verschil merkbaar. Ik kan het ventiel wel verder opendraaien dus ik denk dat dat geen probleem is. Ben even in de bouwmarkt aan het kijken maar voor zo'n laag profiel is er niks te koop.

[Toerq]

platte buis gebruiken als je 55mm over hebt anders plafond verlagen een stukje

[Microkid]

xzaz schreef op zondag 12 december 2021 @ 11:38:
[...]

Lijkt er wel op, hij zit ook precies boven het gat waar deze boven uitkomt.
[...]

Vorige eigenaar was een installateur, we zijn wel meer vreemde zaken tegen gekomen.

Maar goed, nu een oplossing voor dit verzinnen want dit kan zo niet. Op zoek naar een laag, flexibel profiel (er zit ook nog een PVC in de weg, lekker met al dat vocht wat daar langskomt) of de afzuigkap verplaatsen en dan proberen met een flexibel laag profiel deze te verbinden.

Het afzuigkanaal bevindt zich nu namelijk precies op een X aansluiting van het systeemplafond.

Ik zou gewoon het ventiel verplaatsen in je systeemplafond, en mogelijk koppelen aan de pijp koppelen via een kort flexibele buis van +- 10cm lang.
Tevens je ventiel veel verder open draaien, zoals hij nu staat is het wel heel krap voor een badkamer.

[ Voor 27% gewijzigd door Microkid op 12-12-2021 14:47 ]

[SMSfreakie]

plat kanaal toepassen, en als dat niet mogelijk nieuwe plafond platen halen. of systeem platen inruilen voor een nieuw gips plafond :-) en het gat op de juiste plek maken

[ Voor 11% gewijzigd door SMSfreakie op 12-12-2021 14:54 ]

[sypie]

Als het een standaard systeemplafond is kun je ook nog een afzuigrooster plaatsen. Dat is een geperforeerde plaat.

Even een link zodat het wat makkelijker zoekt: https://afbouwtotaal.com/product/ventilatierooster/

[ Voor 30% gewijzigd door sypie op 12-12-2021 19:32 ]
