kabeldikte en lengte bij PV systeem afstand 132m

Pagina: 1
Acties:

Onderwerpen

Vraag


Acties:
  • 0 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
Wil op mijn schuur een PV systeem aanleggen.

7000Wp verdeeld over 3 fasen

Afstand Schuur naar garage: 100m 5x6mm2
Afstand Garage naar Woonhuis 32m 5x4mm2

Kan de kabel dit aan ? Wat zou het verlies zijn over de kabel ?


Maakt het nog iets uit of ik 1 omvormer neem met 3x10A uitgang of Micro-omvormers van Enphase?

...

Alle reacties


Acties:
  • 0 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 20:52
Het is de bedoeling dat je bij de omvormer minder dan 253 V gaat zien bij vollast.
Als je in de meterkast bijvoorbeeld zonder je PV, op zonnige dagen tussen april en september vaak al 240 V ziet dan is je 'budget' 13 V spanningsval (als je buren geen PV gaan bijleggen). Eigenlijk zou je dan onder de helft van die 13 V moeten blijven om toekomstige problemen weten te voorkomen.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +2 Henk 'm!

  • RobertV70
  • Registratie: November 2018
  • Laatst online: 22:14
Voor dergelijke afstanden, vooral die 100 meter gewoon 5x10 mm2 nemen, dat is echt geen overbodige luxe. Waarom zou je daar op willen besparen, je wilt echt niet in de problemen komen door een te dunne kabel, dat is in mijn beleving verkeerde zuinigheid.

Acties:
  • 0 Henk 'm!

  • thunder7
  • Registratie: Januari 2003
  • Laatst online: 21:14

thunder7

houten vaas/schaal nodig?

Ik vraag me af wat handig is: de omvormer bij de panelen en een lange wisselstroomkabel, of de omvormer bij de meterkast (of in dit geval: de garage) en één of meer lange gelijkstroomkabels.
Zie bv

https://fritts.nl/omvorme...elen-of-bij-de-meterkast/

voor een discussie daarover.

hout-nerd - www.hetmooistehout.nl of www.houtenschalen.nl


Acties:
  • +1 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 09-05 08:09
Ik zou een dikke mantelbuis van 40 mm pvc in de grond leggen met trektouw er door en dan 2*6mm Solar kabel en 1aarddraad naar keuze er door trekken.
Scheelt spanningsval problemen en die 2 volt DC verlies merk je niet.

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A


Acties:
  • 0 Henk 'm!

  • IwanvA
  • Registratie: Oktober 2019
  • Laatst online: 22:06
Lardman schreef op zondag 28 november 2021 @ 11:10:
Ik zou een dikke mantelbuis van 40 mm pvc in de grond leggen met trektouw er door en dan 2*6mm Solar kabel en 1aarddraad naar keuze er door trekken.
Scheelt spanningsval problemen en die 2 volt DC verlies merk je niet.
Hoe kom je aan 2v spanningsval. Op het hele circuit van 264 meter (heen en terug) kom ik bij 6mm2 op een spanningsval van 18,4v bij 11A.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:29
Sunny design kan dit allemaal voor je uitrekenen.
Uitvoering is 2 strings van 10x350...

132M 6mm² DC kabel geeft je dus 3% verlies.

Afbeeldingslocatie: https://tweakers.net/i/GbfNGpCVl51taxOkirAASs2ugUQ=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/PscyU5sx4OpZ7m8cYvFUfZrS.png?f=user_large

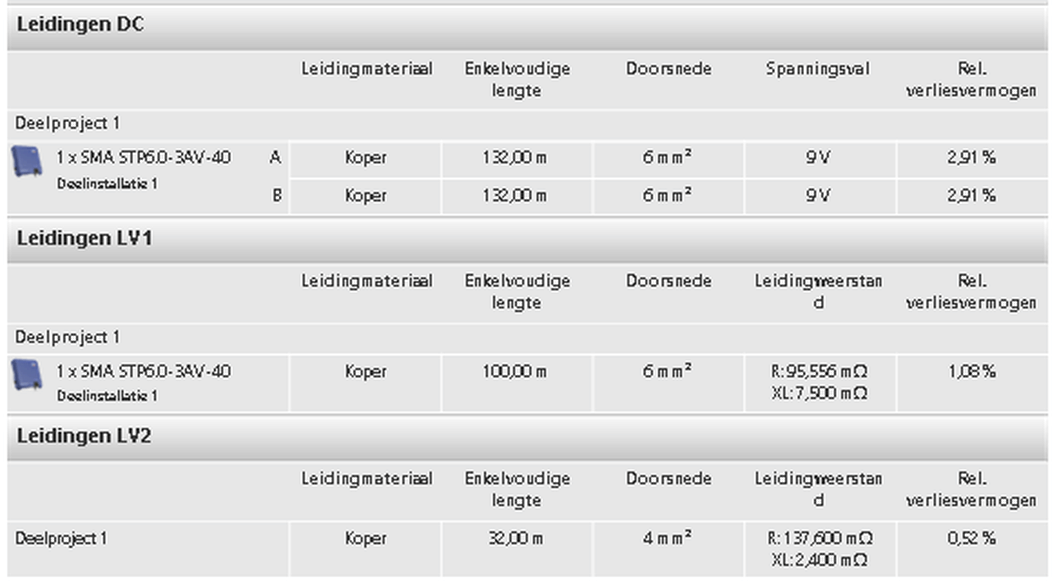

Gebruik van de huidige kabels, en omvormer dicht bij panelen geeft maar 1.6% verlies, en totale spanningval van 3.7V


Afbeeldingslocatie: https://tweakers.net/i/dLO11NcyABU2HjiFaGpEu8Qfx7A=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/8MC57hc3hpZQvxMBGxcsZAaS.png?f=user_large

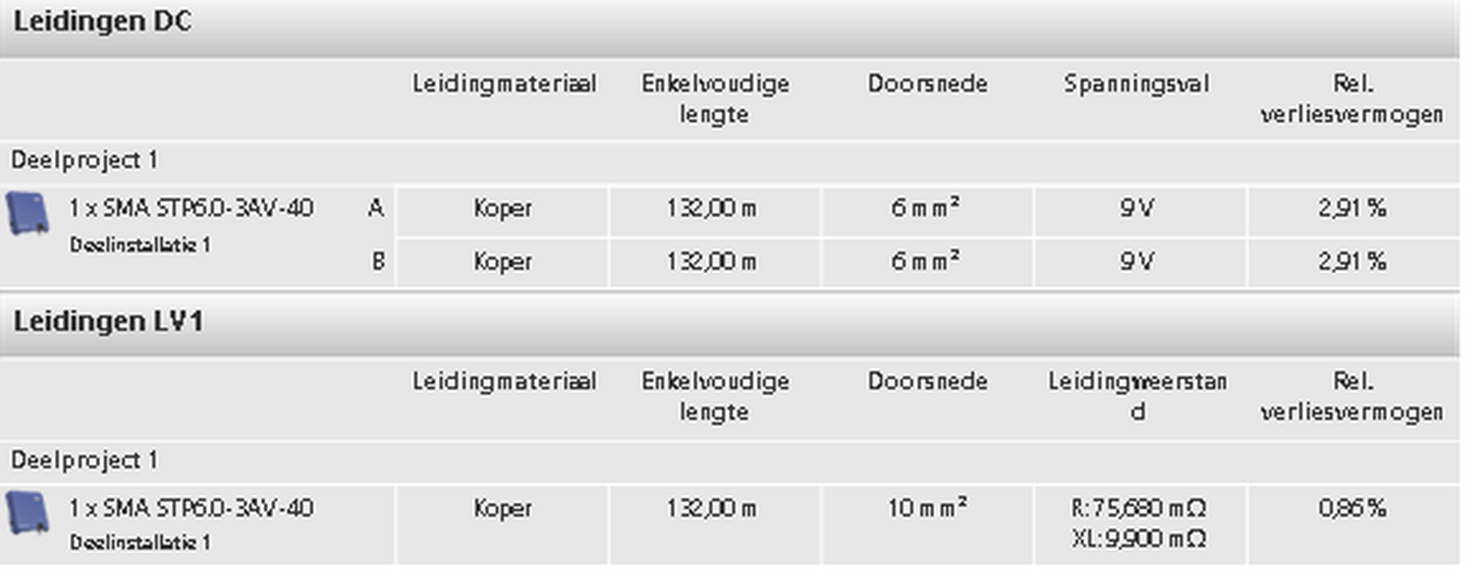

Nieuwe 10mm² kabel: 0.86% verlies en 2V spanningval.


Ik zou zeggen: gebruik die bestaande bekabeling?

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 09-05 08:09
Het gaat om schuur naar garage, dat is 100 meter. Solar kabel is geen koper, weerstand in de 0 draad lijkt me niet mee te tellen.
Ik kom bij 700 volt voor 22 panelen op 5 volt verlies, dat is dikke prima hoor.
En ja, ik geef toe, 2 volt was fout, excuses daarvoor.

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A


Acties:
  • 0 Henk 'm!

  • twain4me
  • Registratie: December 2017
  • Laatst online: 23:15

twain4me

Moderator Wonen & Mobiliteit
goede solar kabel is toch gewoon vertint koper?

Acties:
  • 0 Henk 'm!

  • Lardman
  • Registratie: April 2011
  • Laatst online: 09-05 08:09
Je ziet het ook wel uit aluminium, maar idd, vertint koper is de laatste jaren populair geworden.

2280+1730(O)+1380(plat)+880(N)+2395Wp+640Wp PV (hoezo verslaafd) 3.5kW Houtkacheltje, 2.5 kW Panasonic airco, Loria 6008 duo, sinds 1-07-2018 gasloos E-label A


Acties:
  • 0 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
spanningsval gemeten: Ik kom op 2,5-3Volt

Bij berekening kom ik op 1,62% + 0,78% = 2,3%
Ik weet dat ze bij PV systemen zeggen 1% maar volgens NEN1010 mag je 3% verlies hebben.

Acties:
  • 0 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
busscherski schreef op vrijdag 26 november 2021 @ 20:02:
Het is de bedoeling dat je bij de omvormer minder dan 253 V gaat zien bij vollast.
Als je in de meterkast bijvoorbeeld zonder je PV, op zonnige dagen tussen april en september vaak al 240 V ziet dan is je 'budget' 13 V spanningsval (als je buren geen PV gaan bijleggen). Eigenlijk zou je dan onder de helft van die 13 V moeten blijven om toekomstige problemen weten te voorkomen.
Bij grote belasting (3300Watt) zakt het net van 230 naar 227,5Volt. Geen probleem dus

Acties:
  • 0 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
RobertV70 schreef op zaterdag 27 november 2021 @ 18:54:
Voor dergelijke afstanden, vooral die 100 meter gewoon 5x10 mm2 nemen, dat is echt geen overbodige luxe. Waarom zou je daar op willen besparen, je wilt echt niet in de problemen komen door een te dunne kabel, dat is in mijn beleving verkeerde zuinigheid.
Klopt als je nog moet beginnen.
Maar bij mij ligt de kabel al en de tuin is helemaal aangelegd. Die wil ik niet meer om gaan ploegen. Als het alleen een beetje verlies geeft (2,3%)maar wel aan de NEN1010 voldoet is het toch OK en zonde om een nieuwe dure kabel te gaan leggen.

Acties:
  • 0 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
Ronald schreef op zondag 28 november 2021 @ 11:43:
Sunny design kan dit allemaal voor je uitrekenen.
Uitvoering is 2 strings van 10x350...

132M 6mm² DC kabel geeft je dus 3% verlies.

[Afbeelding]
Gebruik van de huidige kabels, en omvormer dicht bij panelen geeft maar 1.6% verlies, en totale spanningval van 3.7V


[Afbeelding]
Nieuwe 10mm² kabel: 0.86% verlies en 2V spanningval.


Ik zou zeggen: gebruik die bestaande bekabeling?
Vind ik ook ! :)

Acties:
  • 0 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 20:52
Masterxx schreef op zondag 28 november 2021 @ 19:47:
[...]


Bij grote belasting (3300Watt) zakt het net van 230 naar 227,5Volt. Geen probleem dus
Bij 6600 W dus een spanningsval van 5V? Ik zeg niet dat het niet kan maar het is wel meer dan 3V.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +1 Henk 'm!

  • Masterxx
  • Registratie: November 2021
  • Laatst online: 06-08-2024
busscherski schreef op zondag 28 november 2021 @ 20:11:
[...]


Bij 6600 W dus een spanningsval van 5V? Ik zeg niet dat het niet kan maar het is wel meer dan 3V.
Dit is per fase ! Ik heb 3 fase
Pagina: 1
