Welke aansluiting op M.2

[engineer88]

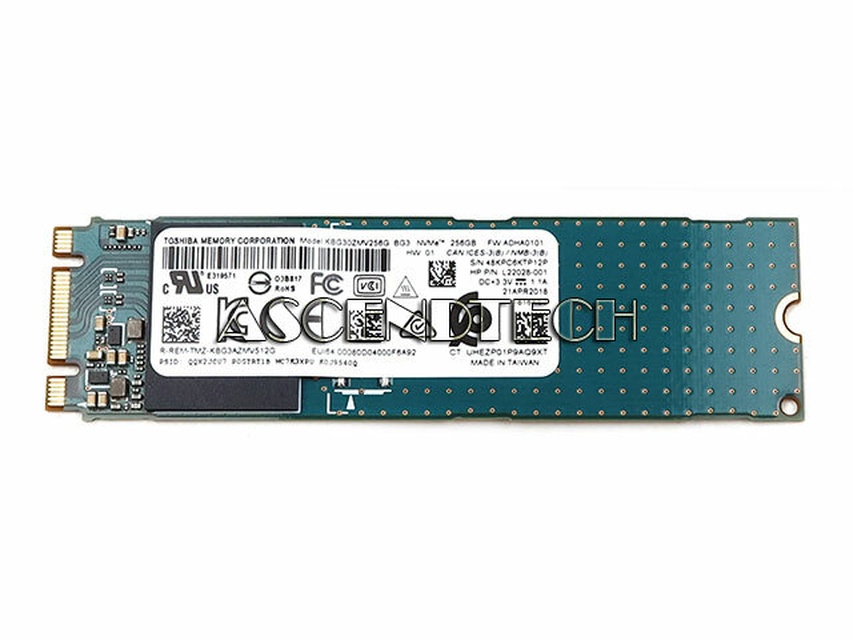

Voor een reparatie aan een pc moet de M.2 ssd vervangen worden. Op basis van het modelnummer (KBG30ZMV256G) komt het steeds uit dat de aansluiting PCIe NVMe is, wat ook op de sticker staat (zie hieronder). Echter, kijk ik naar de aansluiting en het HP-nummer (L22028-001) is het SATA III (zie ook op de foto, 3 delen). De productpagina van de pc (link) heeft het dan ook weer over PCIe NVMe. Alle PCIe M.2 SSD's die ik zie hebben een andere aansluiting (2 delen) dan hieronder op de foto. Kortom, tegenstrijdige informatie.

Kan iemand mij wijzer maken welke M.2-aansluiting ik zou moeten hebben en/of hoe het zit?

[Juup]

engineer88 schreef op donderdag 18 november 2021 @ 19:00:
Echter, kijk ik naar de aansluiting en het HP-nummer (L22028-001)

Huh? Zou dit nummer op de foto te zien moeten zijn?
Ik zie een Toshiba NVMe SSD.
In een M.2 slot wat B+M keyed is (en dus fysiek SATA en NVMe aankan, wat niet betekent dat beide ook zullen werken).

[Hahn]

De foto die wij zien is van de daadwerkelijke M.2 SSD die er nu in zit? En dat heeft goed gewerkt?

Zo ja, NVMe nemen, want dat zit er nu ook letterlijk in.

[engineer88]

Hahn schreef op donderdag 18 november 2021 @ 19:26:
De foto die wij zien is van de daadwerkelijke M.2 SSD die er nu in zit? En dat heeft goed gewerkt?

Zo ja, NVMe nemen, want dat zit er nu ook letterlijk in.

Dat is inderdaad letterlijk wat er nu in zit.

Ik was in de tussentijd ook tot de conclusie gekomen dat NVMe past in het slot. Maar waar zie jij aan dat het nu ook NVMe welke gemonteerd zit? Op de foto zie je drie strips op de aansluiting/ twee inkepingen, wat bij SATA hoort. Zoiets: link.

Maar hoe dan ook, ik ga voor NVMe.

[ Voor 6% gewijzigd door engineer88 op 18-11-2021 19:37 ]

[Hahn]

engineer88 schreef op donderdag 18 november 2021 @ 19:35:
[...]


Dat is inderdaad letterlijk wat er nu in zit.

Ik was in de tussentijd ook tot de conclusie gekomen dat NVMe past in het slot. Maar waar zie jij aan dat het nu ook NVMe welke gemonteerd zit? Op de foto zie je drie strips op de aansluiting/ twee inkepingen, wat bij SATA hoort. Zoiets: link.

Maar hoe dan ook, ik ga voor NVMe.

Het staat helemaal rechts, bijna onderaan:



BG3 NVMe™ 256GB

[Hackus]

Er staat NVMe op de huidige SSD. M.2 is zowel in Sata als NVMe verkrijbaar. Het slot is m.2


Toshiba KBG30ZMV256G 256GB SSD M.2 2280 NVMe PCIe Solid State Drive - OEM

[ Voor 42% gewijzigd door Hackus op 18-11-2021 19:43 ]

[engineer88]

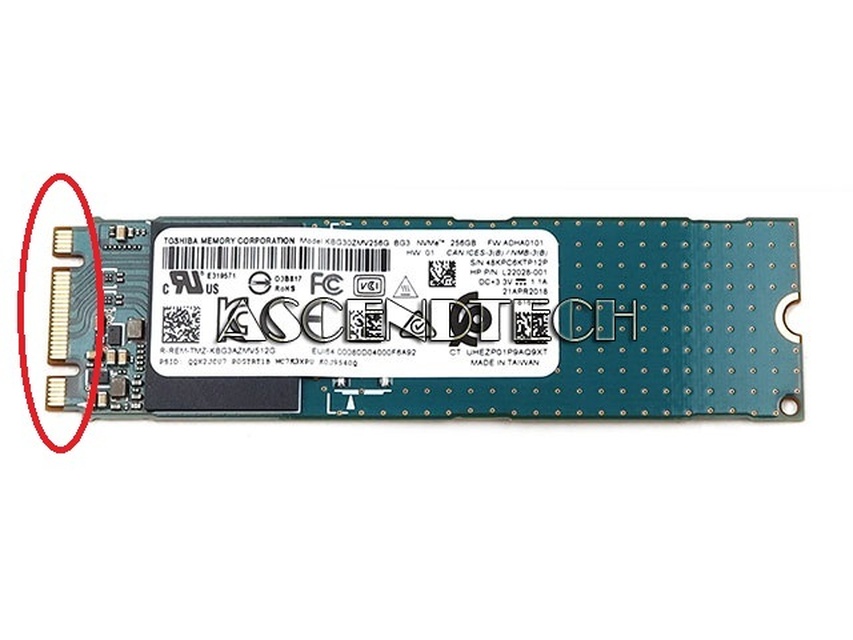

Op de huidige SSD staat NVMe. Maar toch bestaat ie uit drie delen. Dit hoort toch bij SATA?

[Hahn]

engineer88 schreef op donderdag 18 november 2021 @ 19:41:
Op de huidige SSD staat NVMe. Maar toch bestaat ie uit drie delen. Dit hoort toch bij SATA? [Afbeelding]

Wat bedoel je met 'drie delen'? De connector die uit 3 stukjes bestaat, wat in de M.2-poort gaat?

Geen idee of dat bij SATA ook 3 connectors is, het label zegt let-ter-lijk NVMe, meer hoef je niet te weten.

[engineer88]

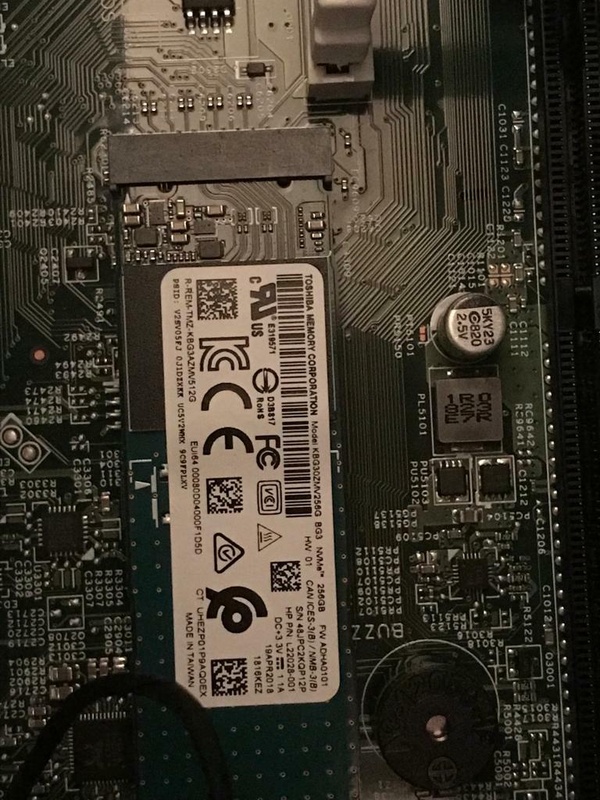

Met drie delen bedoel ik dat de connector inderdaad uit 3 stukjes bestaat. Dit zie ik alleen maar bij M.2 SATA en niet bij M.2 NVMe.

[Hahn]

engineer88 schreef op donderdag 18 november 2021 @ 19:45:
[Afbeelding]

Met drie delen bedoel ik dat de connector inderdaad uit 3 stukjes bestaat. Dit zie ik alleen maar bij M.2 SATA en niet bij M.2 NVMe.

Als ik Google op Toshiba NVMe M2 kom ik ook zat andere M.2 NVMe's tegen van Toshiba die 3 delen hebben, dus het lijkt me niet dat de connector-in-3-delen voorbehouden is aan SATA.

[Hackus]

Je hebt zelfs met 1 inkeping in het ‘midden.’
pricewatch: OWC Aura Pro X2 480GB

[nelizmastr]

Hackus schreef op donderdag 18 november 2021 @ 20:00:
Je hebt zelfs met 1 inkeping in het ‘midden.’
pricewatch: OWC Aura Pro X2 480GB

Klopt, die is alleen voor Macs is geen m.2

[Hackus]

nelizmastr schreef op donderdag 18 november 2021 @ 21:05:
[...]


Klopt, die is alleen voor Macs is geen m.2

Correct, daar heb ik het ook voor gebruikt.

[DarkSide]

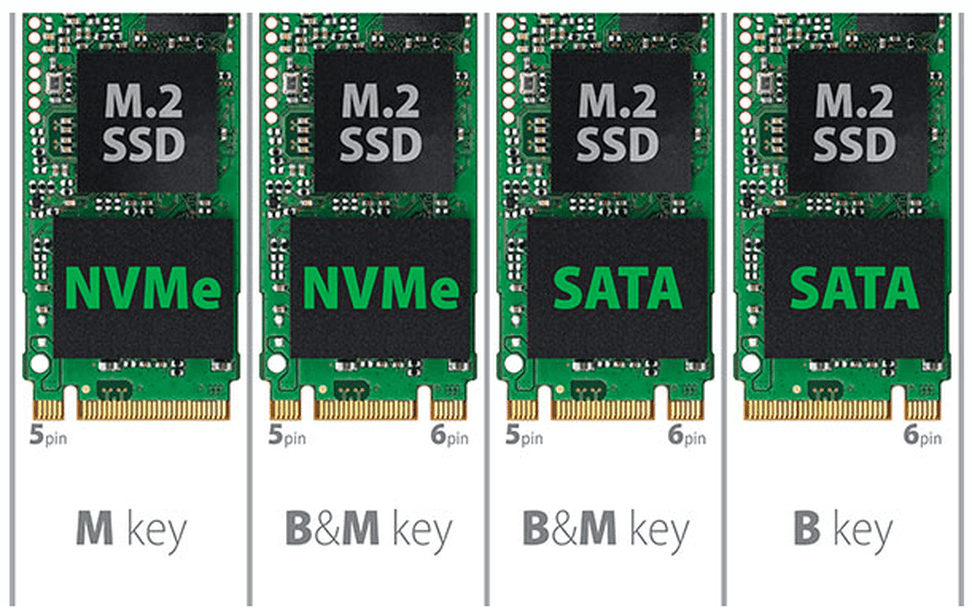

Je hebt idd meerdere Keys
Met twee inkepingen kunnen NVME/SATA zijn.
