Vraagje over draadloos maken van schakelaar

[h999]

Hey,
Ik kan momenteel mijn buiten verlichting doen branden met gewone bestaande drukknopschakelaar via teleruptor, nu had ik graag nog een schakelaar voorzien, maar het is onmogelijk om draden bij te leggen, kan ik via een bestaande gewone drukknop schakelaar mijn teleruptor bedien , bvb draadloos? Op het punt waar de schakelaar moet komen heb ik wel stroom.
Weet iemand hier een gemakkelijk oplossing voor?
Thanks

[Microkid]

Klik Aan Klik Uit

[ Voor 61% gewijzigd door Microkid op 31-10-2021 09:41 ]

[_NvS_]

Relais zou je kunnen schakelen met een shelly 1, bedraad met pulse of via wifi schakelen. Als je het relais er mee wilt schakelen in je de shelly op auto uit na 1 sec zetten. Zo heb ik het gedaan met de garage deur.

[h999]

_NvS_ schreef op zondag 31 oktober 2021 @ 09:51:
Relais zou je kunnen schakelen met een shelly 1, bedraad met pulse of via wifi schakelen. Als je het relais er mee wilt schakelen in je de shelly op auto uit na 1 sec zetten. Zo heb ik het gedaan met de garage deur.

Alvast bedankt voor je antwoord, wat heb ik juist nodig?
Ik ben maar een leek

[_NvS_]

Boodschappenlijstje is wat lastiger zonder de situatie te kennen, maar een teleruptor is toch een relais wat schakeld middels een pulse drukker ?

Dan is het afhankelijk van ruimte, beschikbare draden en wifi.

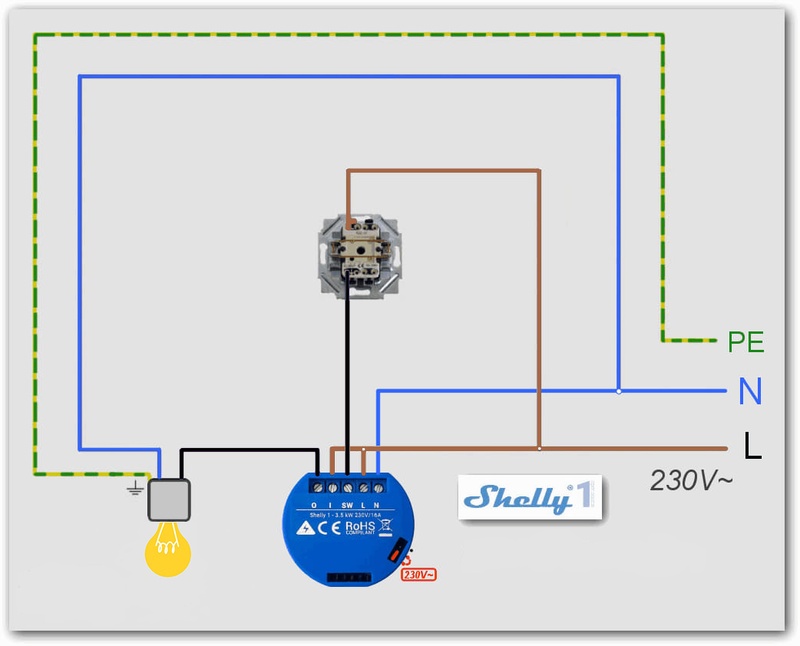

Maar het aansluiten volgens onderstaand schema:
- nul en fase aansluiten op de shelly N en L
- draad vanaf de schakelaar op shelly SW
- fase op de shelly 1 ingang
- draad naar relais op shelly 0
De schakeling moet apart gevoed worden omdat deze los staat van de schakelende kant.
Verder in de instellingen auto off op 1 seconde zetten zodat de output op een pulse lijkt.



Wellicht kan de het relais ook vervangen door de shelly, maar zonder te weten hoe dat verder is aangesloten kan dat ook problemen geven.

Owja, je zou dus alleen een shelly 1 er bij moeten halen om het slim te maken, extra schakelaars is afhankelijk van waar je wilt schakelen.

[ Voor 7% gewijzigd door _NvS_ op 31-10-2021 18:35 ]

[h999]

@_NvS_ thanks.
Kan ik op deze manier mijn gewone extra drukschakelaar gebruiken, welke schakelaar moet ik nemen, want zou willen mijn originele niko drukknop blijven gebruiken? Via app aan uit hoeft niet echt voor mij.

[_NvS_]

Hey, zoals ik al eerder aangaf zonder alle info is het moeilijk je een kant en klare oplossing aan te bieden. Wat ik hierboven beschrijf zijn mogelijkheden die, met een beetje creativiteit, een oplossing kunnen zijn.

Stel je sluit de shelly 1 aan zoals ik hierboven heb aangegeven, dan blijft je bestaande situatie (voor zover ik kan inschatten) op dezelfde manier werken. Zelfde drukknop, zelfde schakeling alleen dan een "smart" toevoeging.
Nu komt het onbekende stukje, je tweede schakelaar, maar daar komen ook de meeste opties voor. Omdat je schakeling nu "smart" is, kan je:
- Een willekeurige pulsedrukknop toevoegen, middels een Shelly i3 te plaatsen
- Shelly button 1 (afstandbediening)
- Bediening via de app
- Week / dagschema toevoegen
- zelfs toevoegen in systemen als domoticz, HASS, enz, enz.

Mocht je meer willen weten zou ik je aanraden even een plattegrondje te maken met:
- De huidige situatie, locatie schakelaar, locatie teleruptor, en aanwezige bedrading op beide plaatsen (nul en fase)
- De plaats waar je de extra schakelaar wilt hebben en ook welke bedrading je daar hebt (nul, fase). Omdat je draadloos kan werken tussen bijv. i3 en shelly 1 hoeft daar geen bekabeling tussen te zitten.

[h999]

@_NvS_ Alvast bedankt voor je antwoord, ik heb voorlopig 2 schelly besteld, ga het eens testen.
Als het niet lukt, maak ik eens een plannetje van mijn situatie.
Thanks

[h999]

Ik heb voorlopig een test gedaan, werkt precies.

Had nog een vraagje, ik heb verschillende rooms aangemaakt, nu zie ik bij de rooms 0 w staan, ondanks dat de verlichting brandt, is dat een instelling of zo dat je kan zien via de app dat er iets brandt? Als ik op de room zelf klik, zie ik wel dat de aan/uit brandt.

[Septillion]

Dat zal dan komen omdat je met je Shelly nu de teleruptor / relais stuurt en niet werkelijk de verlichting.

[h999]

@Septillion dat is het rare, de teleruptor is niet aangekoppeld, zou dat iets met de instelling te maken hebben?

[Septillion]

Uhh, dan weet ik niet hoe het nu zit aangesloten denk ik

[h999]

Zo

[Septillion]

Ow, doh De Shelly 1 doet natuurlijk helemaal geen power metering Daarvoor heb je een 1PM, 2.5, EM(3) of Plug (S) nodig.

[h999]

Ok geen probleem kwa power meeting.

Nu had ik een mailtje gestuurd naar domita shop met de vraag kwa aansluiting.

Mijn eerste schakelaar ( schelly ) heb ik aangesloten gelijk schema hierboven omdat ik op die schakelaar ook kabels heb voor het licht, nu wil ik een 2 de ( schelly) schakelaar aansluiten.

Bij domitica zeggen ze
A : 1 ste aansluiten zoals schema ( check)
B : 2 de volgens schema maar zonder 1 en 0 ( check)
Dan programeer je beide zo dat deze tegelijk aan uit gaan.

Lukt niet voor te programmeren, iemand een idee?
Beide schelly zijn aangekoppeld, op de eerst werkt de lamp en hoor ik de relay, bij de 2 de hoor ik enkel de relay maar werkt de lamp niet.

Iemand raad wat ik verkeerd doe?
Hoe programeer je beide dat ze samen werken?

[_NvS_]

Kan je schematisch weergeven wat je hebt of wat je wilt ?
Ik snap namelijk niet wat je bedoelt

[h999]

Zal het proberen uit te leggen

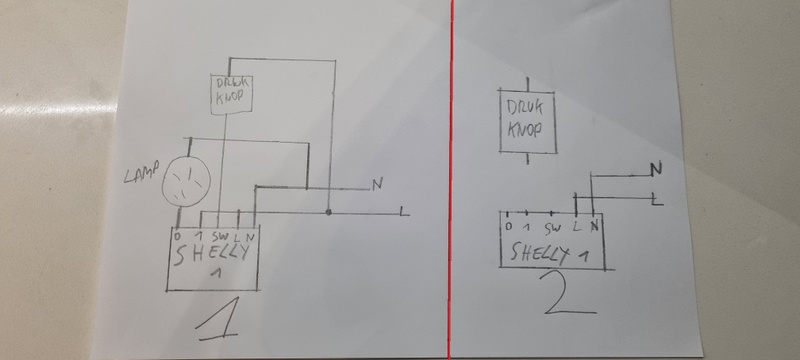

Schema 1 is gelijk het nu werkt, werkt perfect met 1 drukknop.
Nu zou ik graag een andere drukknop bij zetten, zie schema 2 met een schelly 1 of shelly I3.
Maar ik kan drukknop van schema 1 en drukknop van schema 2 niet met elkaar verbinden, dus oplossing nog een shelly plaatsen op schema 2, maar goed sluit ik deze aan en koppel ik deze samen via de app, zodat ik van schema 2, met de drukknop de lamp kan doe branden van schema 1.
Alvast bedankt

[Septillion]

@h999 Rechts de schakelaar net zo aansluiten als links. En dan zal je dus vooral in de app moeten duiken om regels aan te maken dat ze elkaar volgen. Maar hoe dat in de Shelly app moet weet ik niet exact. Of door gebruik te maken van directe communicatie. Daarvoor zal je de Shelly's moeten voorzien van vast IP.

[_NvS_]

Aansluiten zoals septillion zegt en dan in de app onder url actions eentje kiezen en “ http://IP-adres shelly schema 1/relay/0?turn=on” of misschien beter on vervangen door toggle

[h999]

Ok thanks, dit weekend nog eens testen.

[h999]

Eventjes getest, ik geraak er niet wijs uit hoe ik moet programmeren.
Moet ik 1 en 2 programmeren?
welke moet ik programmeren on of of en button, button pusch of output en on of off .
Ik heb het zo aangesloten en de 2 shelly's gekoppeld , en op de eerste drukknop werkt perfect,via drukknop en vie de app werkt de lamp, bij druk knop 2 hoor ik enkel de shelly klikken , maar geen lamp die brand .

[_NvS_]

In de app of webinterface van je 2de shelly zoek je deze op:

Daar voer je de url uit mijn vorige post met het IP-adres van je 1ste shelly.
Trouwens ik zou de “button short press url” kiezen.

[ Voor 11% gewijzigd door _NvS_ op 11-12-2021 21:22 ]

[h999]

@_NvS_ dus op beide shelly's button short dit ip adres ?

http://192.168.0.40/relay/0?turn=on

Thanks

[_NvS_]

Nee, je eerste shelly werkt lokaal. Met je 2de wil je de eerste aansturen dus daar vul je het in.
En zou turn toggle doen ipv on.
Anders kan je alleen aanzetten, toggle zorgt dat aan en uit kan.

[ Voor 34% gewijzigd door _NvS_ op 12-12-2021 09:06 ]

[h999]

Ik krijg het niet voor mekaar, zal wel aan mij liggen

Ik heb ondertussen 3 shelly's gedaan, die werken perfect, via drukknop en via app, wel te zeggen bij deze 3 had ik kabels liggen van zowel licht als drukknop, ook de wattage werkt nu.

Nu die ene nog waar ik geen kabel liggen heb naar het licht.

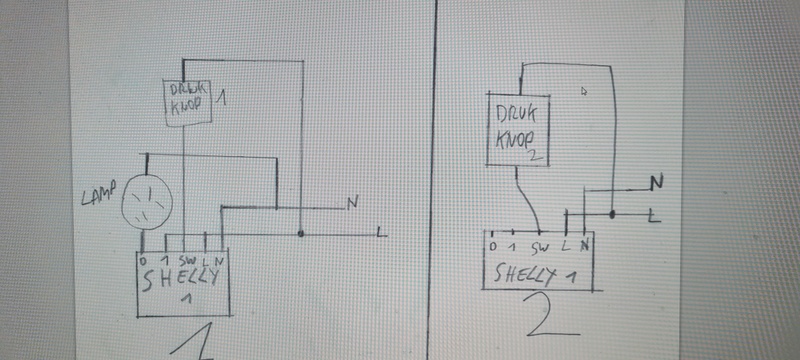

Eventjes alles op een rijtje zetten, dus ip adres van de ene shelly 1 (tekening ) en dit ( /relay/0?turn=on ) achter het ip adres op de shelly 2 ( zie tekening) zetten onder short button en opslaan. Ik moet op shelly 1 geen ip adres of iets anders zetten? Of ook niks aanklikken? Want ik hoor de relay van shelly 2 klikken, maar lamp brandt niet .
Thanks

[_NvS_]

Ik snap niet precies hoe dit mis gaat, maar wellicht spreken we op een andere golf lengte 😉😊
Typ deze url eens in een browser:

http://[ip 1ste shelly]/relay/0?turn=toggle
Of

http://[ip 1ste shelly]/light/0?turn=toggle

Dan zou je lamp of whatever aan of uit moeten gaan.
Daarna zou ik de werkende url via de webinterface op de 2de shelly instellen onder de gewenste actie. Waarom via web, omdat ik er achter kwam dat de app soms raar doet.

[h999]

@_NvS_
@Septillion
Eindelijk gelukt, alvast superhard bedankt voor jullie geduld met mij

[_NvS_]

Zat het nog in de plek of in het verschil relay vs light in de url ?

[h999]

Ik heb button on (URLs) gebruikt en dan relay/0?turn=toggle en dan werkte alles perfect.
