Ik wil jullie advies en hopelijk tips vragen bij het plaatsen van wat extra installatiebuizen vanuit mijn meterkast naar de zolder. Ik wil als het lukt 1 buis voor zonnepanelen (dan maar gelijk drie fasen), 1 buis voor een of meerder netwerkkabels, en het liefst nog een extra buis voor een extra elektra groep.
Volgens mij is de beste manier voor ons huis (bouwjaar 1998) om dit te doen over een verlaagd plafond en door een koof tussen de 1e en 2e verdiepingsvloer.
Ik heb zoiets nog nooit eerder gedaan en heb ook nog nooit een huis zien bouwen (met name het leggen van de leidingen over de verschillende verdiepingen dus ik weet niet hoe zoiets in elkaar zit). Ik wil natuurlijk geen dingen slopen.
De meterkast is vrij overzichtelijk en geeft genoeg ruimte. De ruimte naast de meterkast (dun tussenmuurtje, niet dragend) is een toilet en dit heeft een verlaagd plafond. De gipsplaten heb ik er al uitgehaald.
:strip_exif()/f/image/6hV79Z0Izc4mDwVDQOuzK7At.jpg?f=fotoalbum_large)

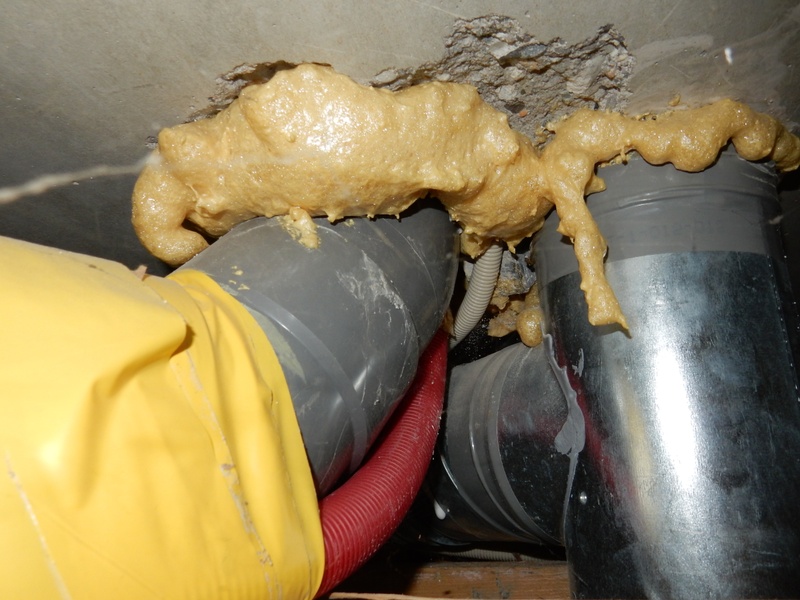

Van hieruit lopen in ieder geval een afvoerbuis, een buis van de centrale ventilatie een rode en een blauwe leiding (warm en koud water van de CV?) en een flexibele electrabuis door de verdiepingsvloer. Dit is tenminste wat ik kan zien.
:strip_exif()/f/image/j1t09G39jpudWXITYn7fWnCt.jpg?f=fotoalbum_large)
Hier in de buurt zal ik door de vloer moeten boren(het zijn die grote 120cm brede betonnen vloerdelen die in heel veel nieuwbouwwoningen zitten. 20-25cm dik). Misschien dat ik hier ook nog wel ruimte in het bestaande gat vindt, als ik de pur weghaal. Niet boren betekent ook niets beschadigen denk ik.

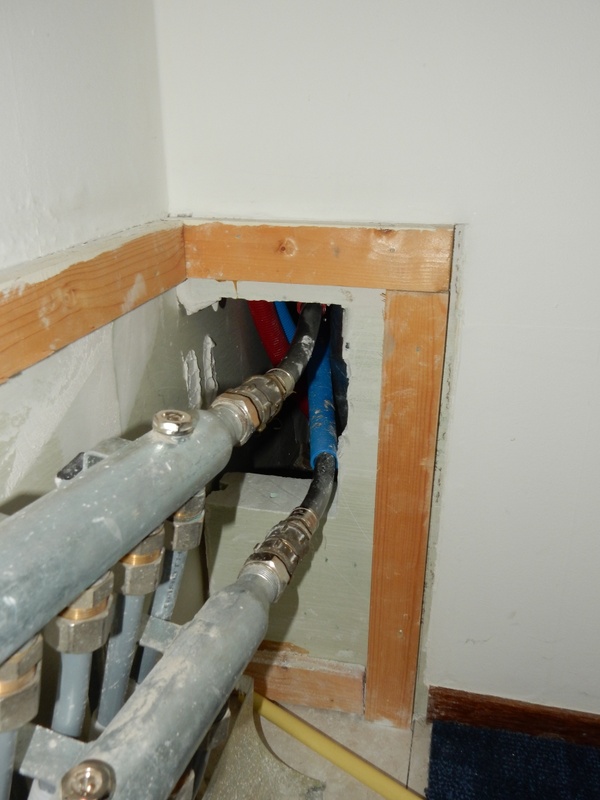

Boven de eerste vloer zit een koof waar ik in een stukje in kan kijken omdat er CV-leidingen verdeeld worden. Het is niet heel overzichtelijk, maar zeker ruim genoeg. Ik zou dit gat ook kunnen gebruiken om twee installatiebuizen met een mof aan elkaar te lijmen. aan de wand fixeren wordt wel lastiger, dus misschien gewoon met kabelbinders aan de ventilatieschacht?
:strip_exif()/f/image/uqRNpQIQbTigIU3j091ywkcb.jpg?f=fotoalbum_large)

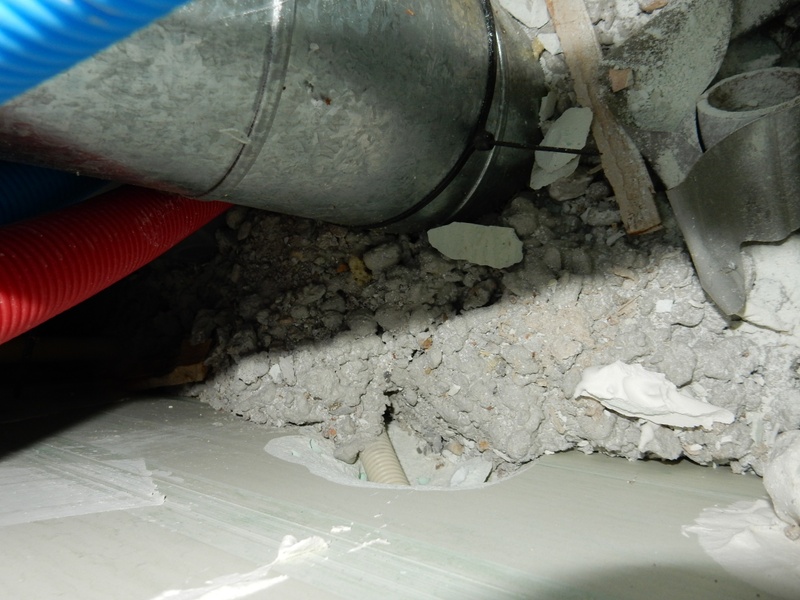

een deel van de bodem:
:strip_exif()/f/image/xID1OFtcXCFO9k0ZiUJHOc7w.jpg?f=fotoalbum_large)

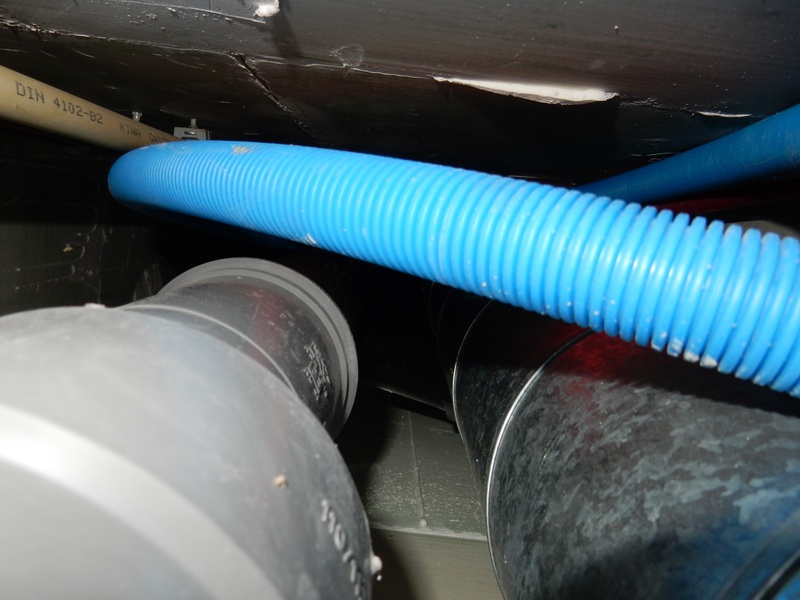

omhoog kijken:
:strip_exif()/f/image/lK58wEsajRJ0nC3m3oSWOiwF.jpg?f=fotoalbum_large)
Ik kan niet goed helemaal naar boven kijken, maar uit de tweede verdiepingsvloer komen een ventilatieschacht en de ontluchting van het riool:
:strip_exif()/f/image/DVgX2AcwSBKzeedrW9Q6kalM.jpg?f=fotoalbum_large)
Er is geen ruimte tussen de buizen en de bestaande gaten. Hier moet dus sowieso geboord worden. Ik zou zelf zeggen dat als ik hier netjes recht naar beneden boor ik in de schacht uit kom. Dan kan ik installatiebuizen doorvoeren, eventueel verlengen net boven de 1e verdiepingsvloer en boven het plafond van het toilet naar de meterkast leiden.
De dingen die ik mij afvraag zijn?
Lopen er misschien leidingen in de verdiepingsvloer zelf die ik niet kan zien, maar die ik dus wel per ongeluk kan slopen als ik kort tegen de afvoer en ventilatie ga boren? De CV en wasmachineaansluiting zitten ook op zolder en en de leidingen hiervoor komen onder de CV uit de vloer. Lopen die dan tussen de buizen waar ik in wil gaan boren en de CV?
Hoe bepaal ik beste de plaats om te boren op de tweede verdiepingsvloer? Ik hoop meer dan 1 installatiebuis te kunnen plaatsen?
Misschien eerst een kleiner gat boren en voorzichtig met een endoscoop kijken?
Is dit plan haalbaar?
Is dit veilig (ik kan de installatiebuis waarschijnlijk alleen onder de 1e verdiepingsvloer en boven de tweede verdiepingsvloer fixeren, en hiertussen aan de ventilatiebuis)?
Hebben jullie tips, ideën of leerzame ervaringen te delen?
Het liefst gladde stugge installatie buis en zo groot mogelijk lees ik overal. Maar wat is praktisch? De installateur van zonnepanelen zei minimaal 19mm idealiter 25mm. Wat denken jullie hier van?
Ik zoek hiervoor nog een geschikte betonboor en een video endoscoop, maar daarvoor het ik al in het gereeschaptopic gepost.
Volgens mij is de beste manier voor ons huis (bouwjaar 1998) om dit te doen over een verlaagd plafond en door een koof tussen de 1e en 2e verdiepingsvloer.
Ik heb zoiets nog nooit eerder gedaan en heb ook nog nooit een huis zien bouwen (met name het leggen van de leidingen over de verschillende verdiepingen dus ik weet niet hoe zoiets in elkaar zit). Ik wil natuurlijk geen dingen slopen.
De meterkast is vrij overzichtelijk en geeft genoeg ruimte. De ruimte naast de meterkast (dun tussenmuurtje, niet dragend) is een toilet en dit heeft een verlaagd plafond. De gipsplaten heb ik er al uitgehaald.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/6hV79Z0Izc4mDwVDQOuzK7At.jpg?f=user_large)
Van hieruit lopen in ieder geval een afvoerbuis, een buis van de centrale ventilatie een rode en een blauwe leiding (warm en koud water van de CV?) en een flexibele electrabuis door de verdiepingsvloer. Dit is tenminste wat ik kan zien.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/j1t09G39jpudWXITYn7fWnCt.jpg?f=user_large)
Hier in de buurt zal ik door de vloer moeten boren(het zijn die grote 120cm brede betonnen vloerdelen die in heel veel nieuwbouwwoningen zitten. 20-25cm dik). Misschien dat ik hier ook nog wel ruimte in het bestaande gat vindt, als ik de pur weghaal. Niet boren betekent ook niets beschadigen denk ik.
Boven de eerste vloer zit een koof waar ik in een stukje in kan kijken omdat er CV-leidingen verdeeld worden. Het is niet heel overzichtelijk, maar zeker ruim genoeg. Ik zou dit gat ook kunnen gebruiken om twee installatiebuizen met een mof aan elkaar te lijmen. aan de wand fixeren wordt wel lastiger, dus misschien gewoon met kabelbinders aan de ventilatieschacht?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/uqRNpQIQbTigIU3j091ywkcb.jpg?f=user_large)
een deel van de bodem:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/xID1OFtcXCFO9k0ZiUJHOc7w.jpg?f=user_large)
omhoog kijken:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/lK58wEsajRJ0nC3m3oSWOiwF.jpg?f=user_large)
Ik kan niet goed helemaal naar boven kijken, maar uit de tweede verdiepingsvloer komen een ventilatieschacht en de ontluchting van het riool:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DVgX2AcwSBKzeedrW9Q6kalM.jpg?f=user_large)
Er is geen ruimte tussen de buizen en de bestaande gaten. Hier moet dus sowieso geboord worden. Ik zou zelf zeggen dat als ik hier netjes recht naar beneden boor ik in de schacht uit kom. Dan kan ik installatiebuizen doorvoeren, eventueel verlengen net boven de 1e verdiepingsvloer en boven het plafond van het toilet naar de meterkast leiden.
De dingen die ik mij afvraag zijn?
Lopen er misschien leidingen in de verdiepingsvloer zelf die ik niet kan zien, maar die ik dus wel per ongeluk kan slopen als ik kort tegen de afvoer en ventilatie ga boren? De CV en wasmachineaansluiting zitten ook op zolder en en de leidingen hiervoor komen onder de CV uit de vloer. Lopen die dan tussen de buizen waar ik in wil gaan boren en de CV?
Hoe bepaal ik beste de plaats om te boren op de tweede verdiepingsvloer? Ik hoop meer dan 1 installatiebuis te kunnen plaatsen?
Misschien eerst een kleiner gat boren en voorzichtig met een endoscoop kijken?
Is dit plan haalbaar?
Is dit veilig (ik kan de installatiebuis waarschijnlijk alleen onder de 1e verdiepingsvloer en boven de tweede verdiepingsvloer fixeren, en hiertussen aan de ventilatiebuis)?
Hebben jullie tips, ideën of leerzame ervaringen te delen?
Het liefst gladde stugge installatie buis en zo groot mogelijk lees ik overal. Maar wat is praktisch? De installateur van zonnepanelen zei minimaal 19mm idealiter 25mm. Wat denken jullie hier van?
Ik zoek hiervoor nog een geschikte betonboor en een video endoscoop, maar daarvoor het ik al in het gereeschaptopic gepost.
