Wij hebben een Itho Daalderop hybride warmtepomp/CV combinatie. Ons gasverbruik is nog best hoog, 1800 m3/j, en daarom overweeg ik om een zonneboiler+extra warmtepomp toe te voegen (Hewalex 3 kW). Met de huidige subsidies kost dat relatief weinig en ik denk dat ik dit met hulp van een loodgieter wel aangesloten krijg.
Ik loop wel tegen een paar vragen aan:
/f/image/vPDWbg6ghltRQSfxcsDkS4Fb.png?f=fotoalbum_large)
Toelichting; er zijn dus 2 verwarmingscircuits, een Lage Temperatuur (LT) circuit voor de vloerverwarming beneden en een Hoge Temperatuur (HT) circuit voor de radiatoren op de 1e verdieping. Daarnaast maakt de CV het sanitair warm water. Het LT-circuit wordt opgewarmd door de warmtepomp (de Coolcube) maar als die het niet aan kan dan wordt dit water naverwarmd (overgenomen?) door de CV-ketel.

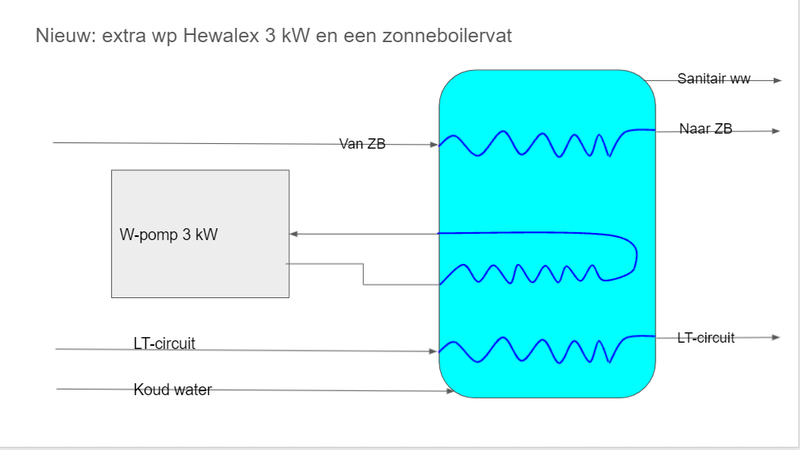

Mijn idee voor de nieuwe situatie is als volgt:
/f/image/w5zIJCjksrD04sO1yXngVKha.png?f=fotoalbum_large)
Het boilervat is dan gevuld met sanitair warmwater, het wordt opgewarmd door de zonnecollector (foutief aangeduid met ZB) en door de warmtepomp (Hewalex 3 kW) en er loopt nog een spiraal doorheen voor het HT-circuit (foutief aangeduid met LT-circuit!).
We hebben in de CV-ruimte waar dit alles staat ook de afzuiginstallatie staan voor de interne ventilatie (type C, dus roosters in de ramen en centrale afzuiging in keuken, toilet en badkamer). Op dit moment zit de afvoer van die 'warme' ventilatielucht met een T-stuk op de aanvoer van de warmtepomp; als de warmtepomp draait dan krijgt 'ie niet alleen lucht van buiten maar ook warmte lucht van binnen. Dat ziet er dus zo uit:
/f/image/4893STsATFP7pVV3vdy1yvTg.png?f=fotoalbum_large)
Mijn idee is om die afvoer van warme ventilatielucht straks aan te sluiten op de 2e warmtepomp, want die draait immers veel vaker; tussen april en oktober staat de vloerverwarming uit, maar warm water hebben we het hele jaar nodig. Dat ziet er dan zo uit:
/f/image/WtMrkzIYs9mP6zUaRz67aJj4.png?f=fotoalbum_large)
In de aanvoer van de 1e warmtepomp zit dan een niet-meer-gebruikt T-stuk, daar zou ik de afvoer van de 2e warmtepomp op aan kunnen sluiten, maar dat is wellicht niet zo'n goed idee:
als de 1e warmtepomp uit staat (geen vloerverwarming), dan zal die afvoerlucht onbelemmerd naar buiten kunnen (via de aanvoerbuis van de 1e warmtepomp), maar
als de 1e warmtepomp aan staat, dan wordt die gevoed met al flink afgekoelde ventilatielucht uit de 2e warmtepomp. Dat is niet heel goed voor het rendement van de 1e warmtepomp, denk ik.
Ik kan de afvoer van de 2e warmtepomp ook aansluiten op de afvoer van de 1e warmtepomp, met een nieuw T-stuk; dat is waarschijnlijk verstandiger.
Mijn vragen:
Als ik de 2e warmtepomp aansluit op de afvoer van onze ventilatiesysteem, hoe gaat dat dan in de praktijk?
Ik lees hier op Tweakers.net regelmatig over mensen die zelf iets gemaakt hebben, maar ik heb daar nul ervaring mee. Hoe kan ik ervoor zorgen dat mijn warmtepomp een beetje intelligent aangestuurd wordt (bijv. zorgen dat 'ie stopt als het boilervat warm genoeg is)? En mijn vraag hierboven, hoe regel ik dat het CV-water door het boilervat gaat, maar niet als dat vat kouder is dan het CV-water? Ik zie wel iets voor met wat temperatuursensoren en een RPi of zo, maar zijn daar relatief eenvoudige oplossingen voor?
Zijn er nog andere zaken waar ik aan moet denken?
Behalve de praktische aspecten zoals 'hoe groot kan een boilervat maximaal zijn als het bij ons op zolder terecht moet komen in een ruimte van <1 meter breed plaatselijk, via 2 trappen of via een zolderraam van beperkte afmertingen', zijn er nog andere zaken die ik niet heb genoemd maar die wel belangrijk zijn?
Wat betreft de energie: We hebben nu 4600 Wp zonnepanelen en er is ruimte om nog flink wat bij te plaatsen, op de andere kant van het dak (=NW) en/of op de garage.
Ik loop wel tegen een paar vragen aan:
- Als ik de 2e warmtepomp aansluit op de afvoer van onze ventilatiesysteem, hoe gaat dat dan in de praktijk (als warmtepomp draait/als warmtepomp niet draait/in combinatie met de 1e warmtepomp/enz.)
- Hoe verzorg je de regeling van zo'n systeem; zaken als 'CV-water door het boilervat, mits dit warmer is dan dat CV-water' enz.
:fill(white):strip_exif()/f/image/vPDWbg6ghltRQSfxcsDkS4Fb.png?f=user_large)
Toelichting; er zijn dus 2 verwarmingscircuits, een Lage Temperatuur (LT) circuit voor de vloerverwarming beneden en een Hoge Temperatuur (HT) circuit voor de radiatoren op de 1e verdieping. Daarnaast maakt de CV het sanitair warm water. Het LT-circuit wordt opgewarmd door de warmtepomp (de Coolcube) maar als die het niet aan kan dan wordt dit water naverwarmd (overgenomen?) door de CV-ketel.
Mijn idee voor de nieuwe situatie is als volgt:
:fill(white):strip_exif()/f/image/w5zIJCjksrD04sO1yXngVKha.png?f=user_large)
Het boilervat is dan gevuld met sanitair warmwater, het wordt opgewarmd door de zonnecollector (foutief aangeduid met ZB) en door de warmtepomp (Hewalex 3 kW) en er loopt nog een spiraal doorheen voor het HT-circuit (foutief aangeduid met LT-circuit!).
We hebben in de CV-ruimte waar dit alles staat ook de afzuiginstallatie staan voor de interne ventilatie (type C, dus roosters in de ramen en centrale afzuiging in keuken, toilet en badkamer). Op dit moment zit de afvoer van die 'warme' ventilatielucht met een T-stuk op de aanvoer van de warmtepomp; als de warmtepomp draait dan krijgt 'ie niet alleen lucht van buiten maar ook warmte lucht van binnen. Dat ziet er dus zo uit:
:fill(white):strip_exif()/f/image/4893STsATFP7pVV3vdy1yvTg.png?f=user_large)
Mijn idee is om die afvoer van warme ventilatielucht straks aan te sluiten op de 2e warmtepomp, want die draait immers veel vaker; tussen april en oktober staat de vloerverwarming uit, maar warm water hebben we het hele jaar nodig. Dat ziet er dan zo uit:
:fill(white):strip_exif()/f/image/WtMrkzIYs9mP6zUaRz67aJj4.png?f=user_large)
In de aanvoer van de 1e warmtepomp zit dan een niet-meer-gebruikt T-stuk, daar zou ik de afvoer van de 2e warmtepomp op aan kunnen sluiten, maar dat is wellicht niet zo'n goed idee:
als de 1e warmtepomp uit staat (geen vloerverwarming), dan zal die afvoerlucht onbelemmerd naar buiten kunnen (via de aanvoerbuis van de 1e warmtepomp), maar
als de 1e warmtepomp aan staat, dan wordt die gevoed met al flink afgekoelde ventilatielucht uit de 2e warmtepomp. Dat is niet heel goed voor het rendement van de 1e warmtepomp, denk ik.
Ik kan de afvoer van de 2e warmtepomp ook aansluiten op de afvoer van de 1e warmtepomp, met een nieuw T-stuk; dat is waarschijnlijk verstandiger.
Mijn vragen:
Als ik de 2e warmtepomp aansluit op de afvoer van onze ventilatiesysteem, hoe gaat dat dan in de praktijk?
- als de warmtepomp niet draait, kan de ventilatielucht dan wel door die pomp heen naar buiten?
- als de warmtepomp wél draait, dan staat er dus een krachtige pomp te trekken achter de ventilatiepomp. Gaat dat werken? Heb ik dan enorme afzuiging in mijn huis (m.a.w. is het debiet van zo'n Hewalex hoog vergeleken met een reguliere ventilatiepomp?)
Ik lees hier op Tweakers.net regelmatig over mensen die zelf iets gemaakt hebben, maar ik heb daar nul ervaring mee. Hoe kan ik ervoor zorgen dat mijn warmtepomp een beetje intelligent aangestuurd wordt (bijv. zorgen dat 'ie stopt als het boilervat warm genoeg is)? En mijn vraag hierboven, hoe regel ik dat het CV-water door het boilervat gaat, maar niet als dat vat kouder is dan het CV-water? Ik zie wel iets voor met wat temperatuursensoren en een RPi of zo, maar zijn daar relatief eenvoudige oplossingen voor?
Zijn er nog andere zaken waar ik aan moet denken?
Behalve de praktische aspecten zoals 'hoe groot kan een boilervat maximaal zijn als het bij ons op zolder terecht moet komen in een ruimte van <1 meter breed plaatselijk, via 2 trappen of via een zolderraam van beperkte afmertingen', zijn er nog andere zaken die ik niet heb genoemd maar die wel belangrijk zijn?
Wat betreft de energie: We hebben nu 4600 Wp zonnepanelen en er is ruimte om nog flink wat bij te plaatsen, op de andere kant van het dak (=NW) en/of op de garage.
de vraag gaat vaker voorbij komen.
