Mijn vraag

TV van mijn moeder is kapot, in de zin van wel geluid maar geen beeld (ongeacht source). Denk dat ik het probleem gevonden heb, zie laatste foto.


Wat ik al gevonden of geprobeerd heb

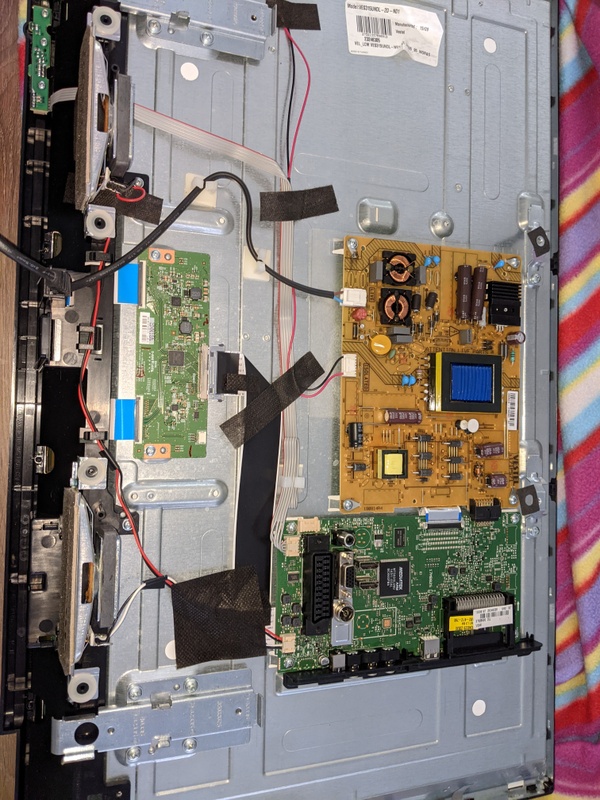

Ik vermoed op basis van Google dat het de backlight inverter is. Dus met goed verstand de achterzijde er afgehaald. En tja nu, ziet er anders uit dan verwacht. Ik denk dat het kleine bordje (links in midden (niet die nog kleinere) de backlight inverter is. Al zien de meeste voorbeelden op internet er anders uit. Dus na Googlen blijk dit het T con board te zijn. Backlight inverter zal wel onder het metaal zitten denk ik. Maar ondertussen vond ik dit (zie laatste foto). Kan dit de boosdoener zijn? Het is een Vestel 17LD171. Ik heb weinig verstand van dit soort dingen, maar dit lijkt mij gesprongen?

Het betreft een Toshiba 32L1533DG. Alleen dat is dan weer voor de afstandsbediening.

Ergo ik kom niet verder.

Wie kan mij de juiste richting op wijzen. Heb ook een multimeter mocht dat nodig zijn.

Afbeeldingslocatie: https://tweakers.net/i/shjljPeV4-W4e99Tb7SxF3gwP4k=/x800/filters:strip_icc():strip_exif()/f/image/1fvJeWqdE825cpFtCKofPzlL.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/8CavMxUpzjjKYBSrOtccpkfwr7s=/x800/filters:strip_icc():strip_exif()/f/image/LH8IdATrjsxC6LvGeJbhybnE.jpg?f=fotoalbum_large

[ Voor 30% gewijzigd door Freakie1NL op 13-10-2021 11:55 ]

11*310 WP (3410) op ZO (~140°) @ ~41° hoek , Growatt 3000 MTL-S

Beste antwoord (via Freakie1NL op 13-10-2021 15:32)


  • dmantione
  • Registratie: April 2003
  • Laatst online: 24-05 20:30

dmantione

Moderator Beeld & Geluid
DIt is een televisie met ledverlichting. Een inverter is een onderdeel dat voorkomt in televisies met een fluorescentielamp: De inverter wekt de hoge spanning op die noodzakelijk is om het TL-buisje te doen oplichten. Leds werken op zwakstroom en je zult dus geen inverter in deze televisie vinden.

Ik zou even doorgraven in de televisie totdat je de leds gevonden hebt. Er zitten doorgaans vele leds in serie. Eén led die kapot is en de hele stroomkring is onderbroken en als de televisie maar één stroomkring heeft voor de verlichting, is het hele scherm donker.

Zodra je bij de leds bent, probeert iedere led individueel door te meten met je multimeter. Dat kan met de diodetesterfunctie, want een led is een diode. Zodra je bij de leds bent, zie je ook waar de stroom vandaan komt. Je kunt dan ook meten of er bij inschakelen van de televisie een spanning op komt te staan.

Zodra je dit gedaan hebt, weet je waar je het defect moet zoeken.

Alle reacties


Acties:
  • Beste antwoord
  • 0 Henk 'm!

  • dmantione
  • Registratie: April 2003
  • Laatst online: 24-05 20:30

dmantione

Moderator Beeld & Geluid
DIt is een televisie met ledverlichting. Een inverter is een onderdeel dat voorkomt in televisies met een fluorescentielamp: De inverter wekt de hoge spanning op die noodzakelijk is om het TL-buisje te doen oplichten. Leds werken op zwakstroom en je zult dus geen inverter in deze televisie vinden.

Ik zou even doorgraven in de televisie totdat je de leds gevonden hebt. Er zitten doorgaans vele leds in serie. Eén led die kapot is en de hele stroomkring is onderbroken en als de televisie maar één stroomkring heeft voor de verlichting, is het hele scherm donker.

Zodra je bij de leds bent, probeert iedere led individueel door te meten met je multimeter. Dat kan met de diodetesterfunctie, want een led is een diode. Zodra je bij de leds bent, zie je ook waar de stroom vandaan komt. Je kunt dan ook meten of er bij inschakelen van de televisie een spanning op komt te staan.

Zodra je dit gedaan hebt, weet je waar je het defect moet zoeken.

Acties:
  • 0 Henk 'm!

  • dmantione
  • Registratie: April 2003
  • Laatst online: 24-05 20:30

dmantione

Moderator Beeld & Geluid
Waarschijnlijk komt de spanning voor de leds overigens direct uit de voeding. Misschien wel die zwarte en rode draad die je ziet lopen op de foto, ik zie in ieder geval geen andere kabels van de voeding komen.

Acties:
  • 0 Henk 'm!

  • xcekonings
  • Registratie: Februari 2013
  • Laatst online: 12-04 11:29
ontkoppdit is mischien het probleemel een van twee t con kabel /onderkant /

Acties:
  • 0 Henk 'm!

  • Freakie1NL
  • Registratie: Februari 2012
  • Laatst online: 09:03
Dank voor mee denken maar de tv is al reeds bij het grofvuil gedeponeerd en vervangen.
