Panelen op dakvlakken met verschillende hoogte

[Stoofie]

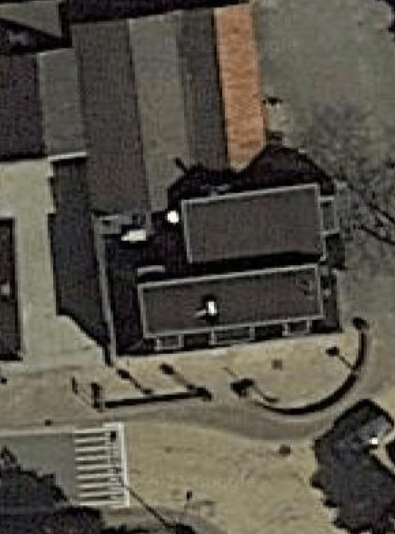

Zie hier ons dak op google earth:

We willen graag zonnepanelen plaatsen op de platte dakvlakken, waarvan de lange zijde dus min of meer pal zuid is. En ja, er zijn ook schuine dakvlakken, maar constructief gezien leggen we daar liever geen panelen op...
Nu is het voorste dakvlak ongeveer 1,5 meter hoger dan het achterste, terwijl de horizontale afstand maar een centimeter of 50 is, waarmee we dus schaduwwerking hebben. Ook is er een buitendeel van de airco aanwezig en een aantal dakdoorvoeren.

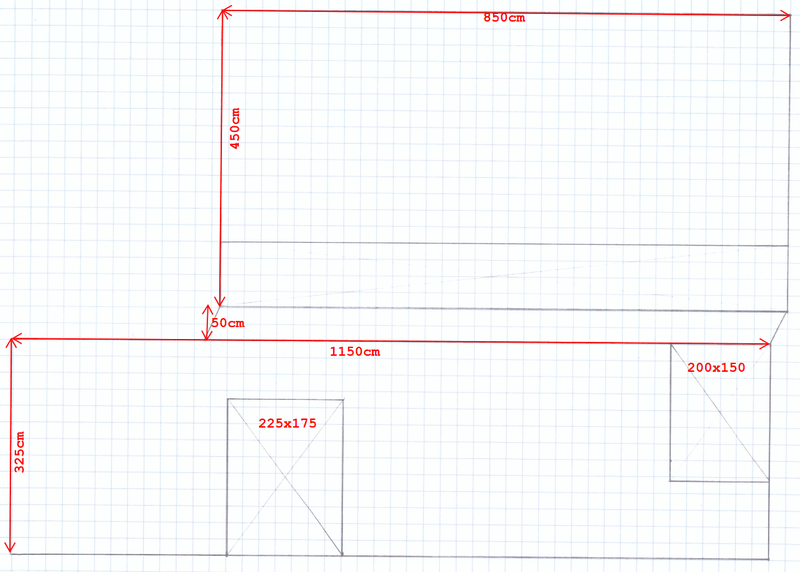

Een en ander heb ik op papier uitgetekend:

Hoe ver moeten we op het achterste vlak uit het voorste vlak blijven? We denken aan een oost west opstelling op het achtervlak, maar ergens zijn we dan bang dat we op het voorste paneel teveel last van schaduw hebben. Uitgaande van een lengtemaat van 1,75mtr zijn we met twee panelen maar ca 1,5 meter uit het hoge dak, is dat wel genoeg? Op het hoge dak kunnen we vast wel een stuk of acht panelen kwijt in zuidelijke richting.
In dat geval zullen we, met panelen in drie richtingen ook twee omvormers nodig hebben denk ik?
Iemand hier een idee over? Bij voorbaat dank

[RobertV70]

Alles oost/west plaatsen is eenvoudiger, scheelt een omvormer of parallel schakeling. Met de bekabeling wil het wel, mits goed geplaatst.

Het is wat opbrengst betreft niet interessant om een zuid opstelling naast oost/west te doen, ondanks dat dit wel wordt gedacht.

Ik zou me ook niet zo'n zorgen maken over de schaduw, in de zomer zul je daar geen last van hebben vermoed ik en voor de winter, panelen zijn opgedeeld in 2 delen, dus als de onderste helft van het paneel wat schaduw krijgt heeft dit weinig effect voor de rest van het paneel. Bovendien hebben panelen tegenwoordig bypass diodes waar de stroom zijn flow kan houden mocht de schaduw te veel worden

[Ronald]

@RobertV70 Half-cell karakteristiek is alleen bruikbaar als ALLE panelen in die string schaduwbeleving op een paneelhelft hebben. Halve stroom, volle spanning... dus bij de meeste residentiele systemen met half-cell panelen is er amper tot geen voordeel van half-cell panelen, maar ook zeker geen nadeel.

[RobertV70]

Ja klopt, daar heb je gelijk in @Ronald

[ Voor 7% gewijzigd door RobertV70 op 07-10-2021 20:46 ]

[busscherski]

@Stoofie
Kun je je favoriete legplan eens tekenen?

[Stoofie]

@busscherski: Ik heb geen favoriet legplan, ik ben op zoek naar het meest efficiënte legplan
Zelf dacht ik aan 12 (of misschien met goed passen en meten 16) panelen in oost/west op het lage dak.
Dit omdat ik op zuid hooguit 8 panelen kwijt kan als ik niet in de schaduw van het hoge dak wil komen.
Op het hoge dak dacht ik aan 6 panelen op zuid, maar die kunnen natuurlijk net zo goed ook in oost/west, als ik die samen met het lage dak op 1 omvormer aan kan sluiten.

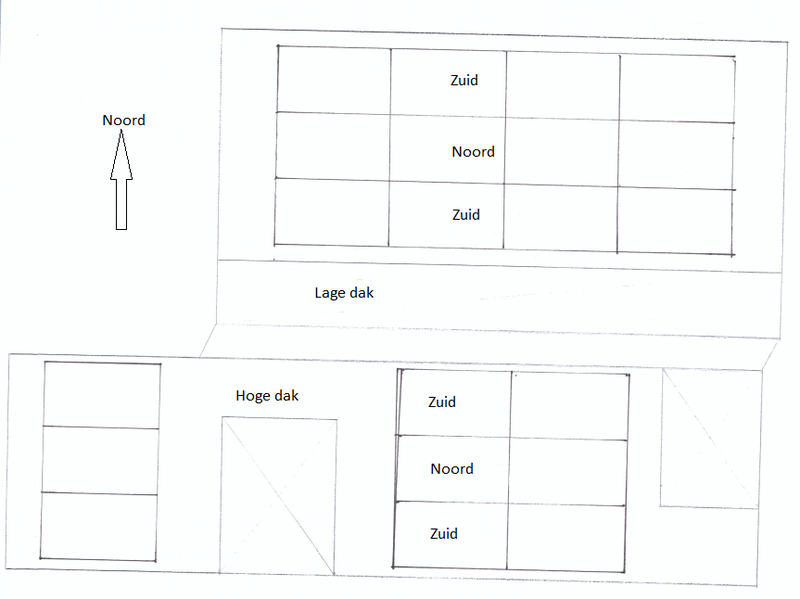

Dit is mijn eerste idee:

[lithoijen]

Als ik je goed begrijp ligt je lage dak ten noorden van je hoge dak. Dat lijkt me zo best schaduw gevoelig. Kun je de 12 panelen niet vervangen door 6 grote jongens van 210 bij 105cm en 450w dan kun je wat verder van het hoge dak blijven. Alhoewel je dan wel weer een erg lage spanning overhoud, dan moet je wel weer aan de micro omvormers.
Als je die grote jongens ook op je hoge dak legt dan zal het niet zoveel schelen in totaal geïnstalleerd vermogen.

Hoe hoog zijn airco en de dak doorvoeren? Pal zuid geeft misschien op het hoge dakvlak wat minder schaduw? Die zou je dan ook weer om een micro omvormer kunnen gooien, of voor die panelen een kleine string omvormer met schaduw management?

[ Voor 21% gewijzigd door lithoijen op 08-10-2021 20:36 ]

[busscherski]

In plaats van oostwest kun je ook zuidnoord leggen op dat platte dak.
Met kleine hellingen levert dat op jaarbasis evenveel op als oostwest.

Het grootste voordeel is dat de schaduw dan van de lange kant komt. Dan werkt schaduw management veel beter. Diodes schakelen dan per stuk van 20 cm diep af, als het goed is, zonder effect op andere panelen.

[Stoofie]

Je hebt gelijk, daar had ik nog nooit over nagedacht.
Met hetzelfde aantal panelen verder van het hoge dak af, dat klinkt goed.

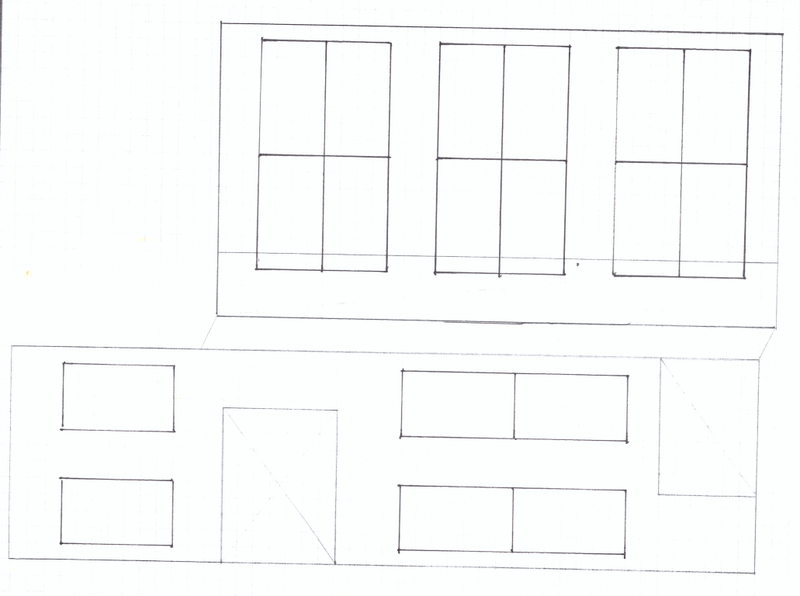

En op het hoge dak kan hetzelfde natuurlijk, dan komt het er ongeveer zo uit te zien:
