Rog Strix X370-F Gaming 2e M2 socket

[yared]

Waar zit het 2e M2 SSD socket op de Rog Strix X370-F Gaming mobo
...

Volgens de website informatie:
Storage
AMD X370 chipset :
AMD 7th Generation A-series/Athlon™ Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
...

Google search heeft wel diverse 'plaatjes' opgeleverd maar nog geen eentje die aanduidt waar het tweede slot zit. De Asus website heeft een heel erg low res plaatjes
...

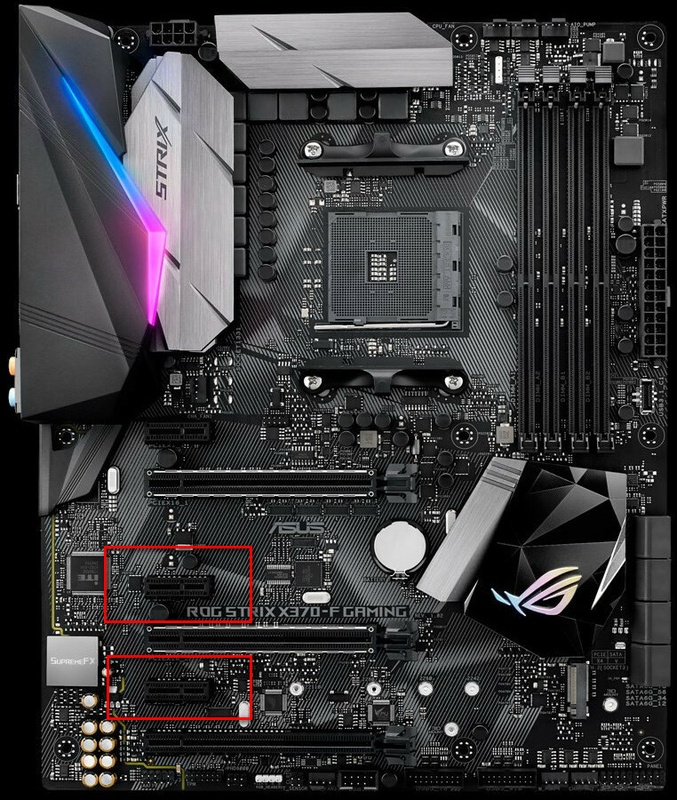

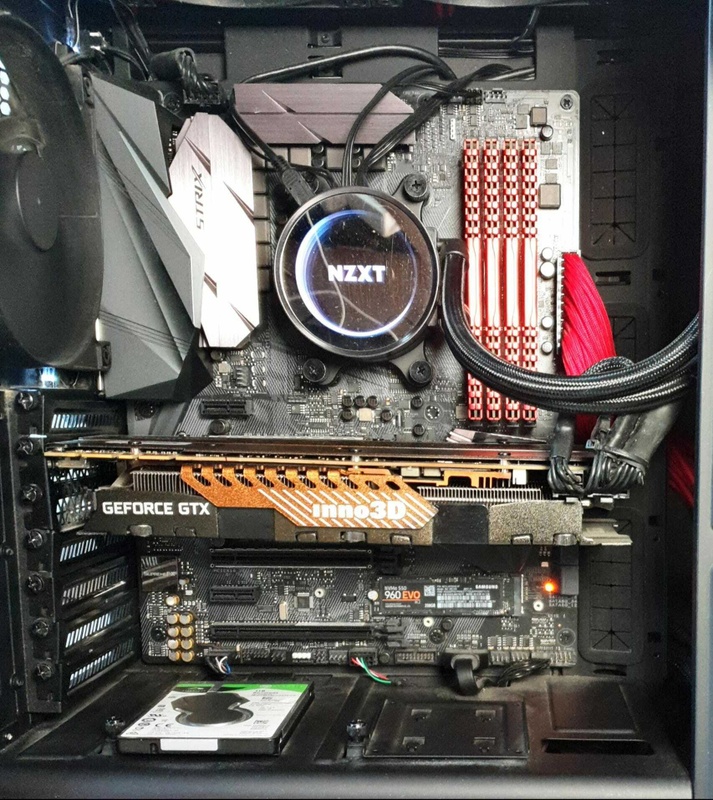

Een vriend gaf aan de twee rode vlakken maar als ik dat vergelijk met mijn eigen foto dan denk ik dat dit niet klopt aangezien mijn eerste SSD ernaast zit.





Plaatjes bewust groot voor details, hoop dat dit geen probleem is

[spone]

Zit dat tweede slot niet stiekem op de achterzijde van het bord? Dat is gebruikelijk op ITX-bordjes, misschien voor dit bord ook?

[yared]

spone schreef op zaterdag 2 oktober 2021 @ 09:47:
Zit dat tweede slot niet stiekem op de achterzijde van het bord? Dat is gebruikelijk op ITX-bordjes, misschien voor dit bord ook?

hah mag hopen van niet. Ik ben me trouwens suf aan het googlen maar mis de technische kennis vrees ik voor de juiste zoekopdracht.

[spone]

Ik heb even de handleiding erbij gepakt. Het lijkt erop dat er maar 1 slot op het bord zit (niks op de achterzijde dus).

Mijn vermoeden is dat het een beetje vaag opgeschreven staat, en dat je alleen "M.2 Socket 3" hebt. Als je er een PCIe SSD in stopt komt deze van de CPU vandaan, als je er een SATA-SSD in stopt komt deze vanaf de chipset.

[manzonderdas]

rtfm

Sorry maar handleiding zegt duidelijk maar 1 slot

[yared]

manzonderdas schreef op zaterdag 2 oktober 2021 @ 09:53:
rtfm

Sorry maar handleiding zegt duidelijk maar 1 slot

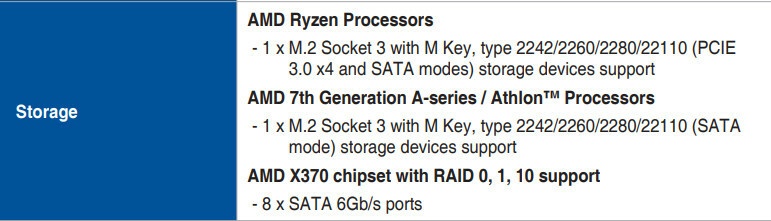

Je bedoeld dit plaatje uit de manual welke ik als text had gekopieerd vanuit de online manual?

Ik begrijp dat RTFM een begrip is, maar realiseer ajb hoe je overkomt. Wellicht kun je toelichten uit welk deel van de manual het voor jou duidelijk is dat er slechts 1 slot is. Alvast dank.

[manzonderdas]

De tabel, schema over m2 installatie als je verderbladert. Die handleidingen zijn niet altijd ideaal, maar hier consequent aan het zeggen dat er maar 1 slot is.

Stom dat ze het m2 3 noemen

En ja rtfm heeft een betekenis - maar aan de andere kant zie ik niet dat ts die stap heeft genomen.

[yared]

manzonderdas schreef op zaterdag 2 oktober 2021 @ 10:08:
De tabel, schema over m2 installatie als je verderbladert. Die handleidingen zijn niet altijd ideaal, maar hier consequent aan het zeggen dat er maar 1 slot is.

Stom dat ze het m2 3 noemen

En ja rtfm heeft een betekenis - maar aan de andere kant zie ik niet dat ts die stap heeft genomen.

Inderdaad enkelvoud op de online manual meervoud

Bedankt, ga ik toch maar eens nadenken over hoe ik de huidige kleine SSD ga overzetten naar een grotere. zo'n klus waar ik zo weinig zin in heb dat ik liever een nieuwe PC koop en deze doorschuif naar mijn kids dan eraan te beginnen.

[manzonderdas]

Kan je geen pci-e naar m2 adapter kopen
