Snelheid 10Mbps via UTP > WCD

[prozendaal]

Beste,

Ik kom er niet uit. Ik heb een UTP getrokken naar zolder via een loze leiding. Helaas blijft de snelheid hangen tegen de 10 Mpbs. Wat doe ik verkeerd? Hebben jullie tips voor mij?

• CAT6 Solid Shielded Network Cable (F/UTP)
• Lengte ongeveer 10 meter
• Cat 6 wandcontactdoos https://www.allekabels.nl...ndcontactdoos-inbouw.html
• Aangesloten via T568B op de WCD

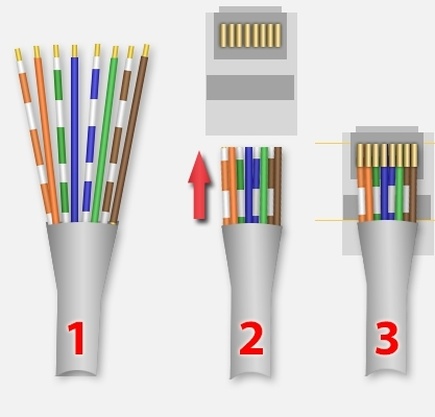

• UTP modemkant via de standaard kleurvolgorde https://data.kommago.nl/i...tershop/rj-45-montage.jpg

Heb meerdere nieuwe stekkers gemonteerd op de kabel. Zelfs een nieuwe WCD ontvangen. Tot slot ook nog de T568A optie gekozen. Helaas allemaal geen verbetering.
Ziggo modem geeft ook 10 ipv 1000 aan bij snelheid aangesloten apparaat.

Hoop dat jullie willen meedenken. Alvast bedankt.

[Dyckie]

Mss eens wat foto's uploaden zou handig zijn om u aansluitingen eens te zien. Anders denk ik dat niemand u kan helpen.

Heb je ook al met een test toestel gemeten of de aders goed aangesloten zijn.

[rens-br]

@prozendaal zou je wat foto's kunnen posten van hoe het geheel is aangesloten?

Heb je ook bij het aansluiten van de WCD doos de kleurvolgorde gebruikt die staat aangegeven? Die is meestal anders dan de T568B volgorde:


Welke CAT6 kabel heb je gebruikt? Is dat misschien een CCA kabel?
En wat voor stekkers? Op een solid kabel moet je eigenlijk geen stekkers knijpen, tenzij deze bedoeld zijn voor solid kabels.

[prozendaal]

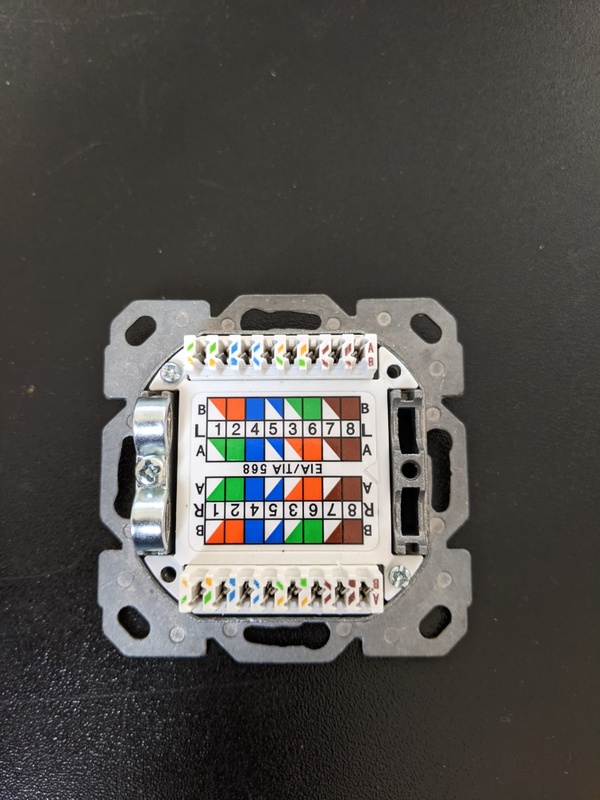

@rens-br Yes, ik gebruik de kleurvolgorde zoals ook op WCD staat. In de fotos de doos waar de kabel uitkomt.

De stekker die gemonteerd is op de kabel is https://www.allekabels.nl...dulaire-rj45-stekker.html

@Dyckie Je hebt gelijk, ik dacht dat mijn info voldoende was. Hierbij wat foto's. En voor de kleurvolgorde aan de modem kant met UTP stekker gebruik ik de standaard volgorde zoals overal op internet geadviseerd wordt. Andere kant van de UTP gaat dus direct het modem in zonder tussenkomst van router of switch

[Rainesh]

Kun je een kabeltester erbij pakken? Sluit je dat aan en dan weet je gelijk welke aders niet goed zijn.

[Ora et Labora]

prozendaal schreef op maandag 6 september 2021 @ 11:08:
Beste,

Ik kom er niet uit. Ik heb een UTP getrokken naar zolder via een loze leiding. Helaas blijft de snelheid hangen tegen de 10 Mpbs. Wat doe ik verkeerd? Hebben jullie tips voor mij?

• CAT6 Solid Shielded Network Cable (F/UTP)
• Lengte ongeveer 10 meter
• Cat 6 wandcontactdoos https://www.allekabels.nl...ndcontactdoos-inbouw.html
• Aangesloten via T568B op de WCD
• UTP modemkant via de standaard kleurvolgorde https://data.kommago.nl/i...tershop/rj-45-montage.jpg

Heb meerdere nieuwe stekkers gemonteerd op de kabel. Zelfs een nieuwe WCD ontvangen. Tot slot ook nog de T568A optie gekozen. Helaas allemaal geen verbetering.
Ziggo modem geeft ook 10 ipv 1000 aan bij snelheid aangesloten apparaat.

Hoop dat jullie willen meedenken. Alvast bedankt.

Als je een standaard netwerkkabel aansluit op de Ziggo en op je laptop, heb je dan wel de volle snelheid?
Kan namelijk ook nog aan de modem liggen en niet aan de kabel.
Werkt dat wel goed, zit het in de kabel en kun je met een tester achterhalen waar het fout zit.

[prozendaal]

Rainesh schreef op maandag 6 september 2021 @ 11:35:
Kun je een kabeltester erbij pakken? Sluit je dat aan en dan weet je gelijk welke aders niet goed zijn.

Die heb ik helaas niet. Neig er nu wel naar om eentje te kopen om de kabel uit te sluiten.
Andere twijfel die ik nog heb is of ik wel de juiste UTP kabel gebruik

[Dyckie]

Zorg er eens voor dat aan u WCD de twisting in de aders volledig is tot aan de LSA.

[rens-br]

prozendaal schreef op maandag 6 september 2021 @ 11:32:
@rens-br Yes, ik gebruik de kleurvolgorde zoals ook op WCD staat. In de fotos de doos waar de kabel uitkomt.

[Afbeelding]

Je hebt de aders best ver untwist. Zou in theorie niet zo heel veel moeten uitmaken. Maar het is het beste om de aders zo lang mogelijk getwist te houden. Hoe heb je de aders in de LSA strip gedaan? Met een punchdowntool?

De stekker die gemonteerd is op de kabel is https://www.allekabels.nl...dulaire-rj45-stekker.html

Je link geeft beide connectoren aan. Ik neem even aan dat je gekozen hebt voor 'Geschikt voor: Vaste kern' met artikelnummer '1217832'.

Kabel lijkt in ieder geval een koperen kabel, dus daar zou ik als laatste naar kijken.

[prozendaal]

Je hebt de aders best ver untwist. Zou in theorie niet zo heel veel moeten doen. Maar het is het beste om de aders zo lang mogelijk getwist te houden. Hoe heb je de aders in de LSA strip gedaan? Met een punchdowntool?

Ik zal ze eens minder ver untwisten. Kabels op de wcd zijn er inderdaad ingedrukt met een punchdowntool.

Je link geeft beide connectoren aan. Ik neem even aan dat je gekozen hebt voor 'Geschikt voor: Vaste kern' met artikelnummer '1217832'.

Klopt, die met vaste kern heb ik gekozen.


Ik ga eerst alles eens minder ver untwisten en kijken wat het effect gaat zijn.
Kan ik niet beter een kabel halen met een flexibele kern?

[ Voor 4% gewijzigd door prozendaal op 06-09-2021 11:43 ]

[Ben(V)]

Een slechte connectie zorgt voor ofwel een terugval naar 100Mbps(aderpaar ontbreekt) ofwel geen connectie (meerdere aderparen ontbreken).
Terugval naar 10Mbps is wel verbinding maar heel slecht.

Dus als het aan de kabel ligt dan denk ik dat het advies van @rens-br over beter getwists houden wel eens heel dicht bij het probleem kan komen.
Ook een heel sterke knik in de kabel of te hard aan de aders getrokken kan dit veroorzaken,
Je zou dan ook een heleboel connection errors en retry's moeten zien in de log van je router.

[ Voor 9% gewijzigd door Ben(V) op 06-09-2021 11:45 ]

[rens-br]

prozendaal schreef op maandag 6 september 2021 @ 11:40:
Kan ik niet beter een kabel halen met een flexibele kern?

Flexibele kern en LSA strook is sowieso echt een no-go. Dat blijft voor geen meter zitten.

[_JGC_]

Waarmee heb je die kabels in die strook gedrukt? Wel met een geschikte tool? Kabeltjes lijken nml geplet.

Verder heb je afgeschermde kabel gekocht, afgeschermde stekkers gekocht en afgeschermde wandcontactdoos, vervolgens de afscherming niet aangesloten op de contactdoos. Zorg dat de folie onder het beugeltje komt te zitten ipv de mantel.

[prozendaal]

Ik ga straks nog even stoeien met alle tips. Ik laat de uitkomst hier weten.

bedankt tot zover.

[FreakNL]

Je hebt aan de ene kant een LSA en aan de andere kant een connector?

Dat is geen best practice. Doe gewoon LSA aan beide kanten.


Je hebt aan de ene kant al een prima LSA verbinding (middels de WCD), koop aan de andere kant in je meterkast deze:
https://www.netwerkproduc...-2x-aansluiting-cat6.html
of
https://www.netwerkproduc...ouw-enkelvoudig-cat6.html
of (als je echt te weinig ruimte hebt)
https://www.netwerkproduc...lded-500mhz-toolfree.html

en doe het laatste gedeelte vanaf dit kastje/keystone naar modem met een patch-kabel:
https://www.netwerkproduc...eter-100-koper-zwart.html
(elke patch-kabel voldoet, wellicht heb je gewoon wat liggen)


/edit
Er zijn ook opbouwdoojes waar je een keystone in plaatst:
https://www.netwerkkabel....erkdoos-2-poorts-wit.html

Dan hoef je dus niet met LSA te pielen in het doosje, maar maak je de keystone gereed (dat is ook LSA) en je plaatst de complete keystone in het doosje.

/disclaimer:
Er bestaan connectoren speciaal voor stugge kabels, maar ik die gebruik je alleen als het echt niet anders kan. In jouw geval is een doosje of keystone vele malen beter. Verbaast dat @Ben(V) dit nog niet geroepen heeft

[ Voor 41% gewijzigd door FreakNL op 06-09-2021 12:37 ]

[Ben(V)]

@FreakNL
Even over het hoofd gezien dat hij aan de andere kant wel RJ45's geknepen had.
Meestal krijg je dan terugval naar 100Mbps of helemaal niets en geen 10MBps.

Maar je hebt gelijk, zeker bij een kabel met stugge aders is een gewone RJ45 aanknijpen vragen om moeilijkheden.

[Brahiewahiewa]

Ben(V) schreef op maandag 6 september 2021 @ 13:17:
...
Meestal krijg je dan terugval naar 100Mbps of helemaal niets en geen 10MBps...

Denk dat het een interpretatiefout is van de TS; op een connectbox zit helemaal geen 10Mb/s indicatie

[prozendaal]

Brahiewahiewa schreef op maandag 6 september 2021 @ 13:35:
[...]

Denk dat het een interpretatiefout is van de TS; op een connectbox zit helemaal geen 10Mb/s indicatie

Het is echt wat ik lees in de CB van Ziggo.

[DutchKel]

Ik gok dat de stekker precies verkeerd om is geknepen. Vergelijk die eens met een andere netwerkkabel of je de kleuren in de goede volgorde hebt (voornamelijk het omdraaien kan ongewenste effecten veroorzaken).

Met het untwisten krijg je niet zo heel snel een lagere snelheid, ik heb hier tussen 2 switches ook een behoorlijk deel untwisted en daar haal ik nog prima 1gbit/s.

Je kunt een goedkope kabeltester aanschaffen om de verbinding door te meten (kost ongeveer 10-15 euro volgens mij). Hiermee zie je of alle kabels goed verbonden zijn en ook in de juiste volgorde zijn aangesloten.

[@r!k]

Ik had een zelfde soort iets met cat7 kabel. Wat het bij mij oploste was zo lang mogelijk de shielding eromheen laten zitten dus niet afknippen zodra deze aan de achterkant is vastgeschroefd. Twist van de kabels ook zo lang mogelijk laten zitten. Je hebt best veel kabel over.

[u_nix_we_all]

prozendaal schreef op maandag 6 september 2021 @ 11:32:
@rens-br Yes, ik gebruik de kleurvolgorde zoals ook op WCD staat. In de fotos de doos waar de kabel uitkomt.

De stekker die gemonteerd is op de kabel is https://www.allekabels.nl...dulaire-rj45-stekker.html

@Dyckie Je hebt gelijk, ik dacht dat mijn info voldoende was. Hierbij wat foto's. En voor de kleurvolgorde aan de modem kant met UTP stekker gebruik ik de standaard volgorde zoals overal op internet geadviseerd wordt. Andere kant van de UTP gaat dus direct het modem in zonder tussenkomst van router of switch

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Volgens mij klopt het schema op die WCD gewoon niet, de blauw / wit-blauw horen in het midden (pos 4 en 5), en de groen / wit-groen op pos 6 en 3
Zoals ze dus op het plaatje van de rj45 staan

[@r!k]

u_nix_we_all schreef op maandag 6 september 2021 @ 14:03:
[...]

Volgens mij klopt het schema op die WCD gewoon niet, de blauw / wit-blauw horen in het midden (pos 4 en 5), en de groen / wit-groen op pos 6 en 3
Zoals ze dus op het plaatje van de rj45 staan

Die klopt wel, de dozen die ik hier heb liggen hebben hetzelfde.

[u_nix_we_all]

@r!k schreef op maandag 6 september 2021 @ 14:07:
[...]


Die klopt wel, de dozen die ik hier heb liggen hebben hetzelfde.

Oh dat zou kunnen, dat die verbindingen intern ergens gekruist zitten om op de juiste rj45 pin uit te komen. Nevermind dan.

[Out.of.Control]

@u_nix_we_all Dat is inderdaad vrij standaard voor inbouwdozen. Helpt ook om de aders van een aderpaar zo lang mogelijk bij elkaar te houden zodat je de twist zo lang mogelijk in stand kunt houden.
De volgorde in een RJ45 stekker wijkt inderdaad af, maar dat stamt uit de tijd dat de snelheden veel lager waren en het niet zoveel uitmaakte hoe de aders precies lopen. Voor 1 Gbit en hoger is het verre van ideaal. Maar ja, backwards compatibilty en zo...

[Out.of.Control]

prozendaal schreef op maandag 6 september 2021 @ 11:32:
@rens-br Yes, ik gebruik de kleurvolgorde zoals ook op WCD staat. In de fotos de doos waar de kabel uitkomt.

De stekker die gemonteerd is op de kabel is https://www.allekabels.nl...dulaire-rj45-stekker.html

@Dyckie Je hebt gelijk, ik dacht dat mijn info voldoende was. Hierbij wat foto's. En voor de kleurvolgorde aan de modem kant met UTP stekker gebruik ik de standaard volgorde zoals overal op internet geadviseerd wordt. Andere kant van de UTP gaat dus direct het modem in zonder tussenkomst van router of switch

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Ik kan het door de hoek van de foto niet goed zien, maar het lijkt erop dat de aders niet heel strak zijn afgeknipt. Kan het zijn dat ze contact maken met het deksel van de inbouwdoos (als die er is)?

[prozendaal]

Out.of.Control schreef op maandag 6 september 2021 @ 14:57:
[...]


Ik kan het door de hoek van de foto niet goed zien, maar het lijkt erop dat de aders niet heel strak zijn afgeknipt. Kan het zijn dat ze contact maken met het deksel van de inbouwdoos (als die er is)?

Nee, ze maken geen contact met de deksel die ik er voor de foto even afgehaald heb. Maar de aders zijn wel tot volledig untwisted. Ik ga vanavond even knutselen

[prozendaal]

FreakNL schreef op maandag 6 september 2021 @ 12:29:
Je hebt aan de ene kant een LSA en aan de andere kant een connector?

Dat is geen best practice. Doe gewoon LSA aan beide kanten.


Je hebt aan de ene kant al een prima LSA verbinding (middels de WCD), koop aan de andere kant in je meterkast deze:
https://www.netwerkproduc...-2x-aansluiting-cat6.html
of
https://www.netwerkproduc...ouw-enkelvoudig-cat6.html
of (als je echt te weinig ruimte hebt)
https://www.netwerkproduc...lded-500mhz-toolfree.html

en doe het laatste gedeelte vanaf dit kastje/keystone naar modem met een patch-kabel:
https://www.netwerkproduc...eter-100-koper-zwart.html
(elke patch-kabel voldoet, wellicht heb je gewoon wat liggen)


/edit
Er zijn ook opbouwdoojes waar je een keystone in plaatst:
https://www.netwerkkabel....erkdoos-2-poorts-wit.html

Dan hoef je dus niet met LSA te pielen in het doosje, maar maak je de keystone gereed (dat is ook LSA) en je plaatst de complete keystone in het doosje.

/disclaimer:
Er bestaan connectoren speciaal voor stugge kabels, maar ik die gebruik je alleen als het echt niet anders kan. In jouw geval is een doosje of keystone vele malen beter. Verbaast dat @Ben(V) dit nog niet geroepen heeft

Bedankt! Hiermee is het opgelost en lijkt alles keurig te werken.

[FreakNL]

Mooi zeg!

Welk doosje heb je nu uiteindelijk gebruikt?

En je bestaande WCD was waarschijnlijk al goed, het probleem lag aan de ander kant? (waar je eerst een connector wilde maken?)

[ Voor 53% gewijzigd door FreakNL op 08-09-2021 12:31 ]

[prozendaal]

FreakNL schreef op woensdag 8 september 2021 @ 12:30:
Mooi zeg!

Welk doosje heb je nu uiteindelijk gebruikt?

En je bestaande WCD was waarschijnlijk al goed, het probleem lag aan de ander kant? (waar je eerst een connector wilde maken?)

Ik heb de dubbele doosjes gekocht. Ook omdat er nog meer kabels straks getrokken gaan worden.
En ja, ik gok dat het de stekker was. Toch vreemd, het waren afgeschermde stekkers welke ik wel paar keer opnieuw heb gedrukt.

Anyway, opgelost.

Bedankt voor jullie hulp!
