diy subwoofer

[spacebird1]

De zelfgebouwde passieve subwoofer, waarvan de uitgebreide beschrijving afkomstig is uit de Elektuur van 1996 (nr 3) bezit ik ook nog....Deze staat al jaren in mijn kast Niets te doen...Nou heb ik niet zoveel verstand van filters/de elektronica ervan....Toen ik hem gebruikte, verbond ik hem met een andere versterker ( akai am32/52) via rec out door als ik me het goed herinner...zo kon ik hem kwa volume control zelf harder of zachter zetten...Er kwam voor mijn gevoel een geweldig geluid uit...Mijn vriend, die helaas al boven is bezitte toen de sansui au x1 en de reflexions...zetten de sub in het midden van mijn kamer 26 vierkante meter en had wat smalle magnat zuiltjes....draaide toen Team deep morninglight.. mijn vriend was echt onder de indruk van wat er te horen was....nu ben ik in het bezit van een yamaha rx v 3800 (voor nu)(kapotte sansui AU X1)en 2 translator reflexion. Nou is mijn vraag ik heb ergens gelezen dat je hem ook passief parallel kun aansluiten op je bestaande versterker...betekend dat op de b speaker aansluiting?of moet ik hem actief maken met subwoofer module...welke dan ?


SPH-300TC
Order No.: 10.1460
Price upon request
PRODUCTINFOS
Hi-fi subwoofer, 2 x 120 W, 2 x 8 Ω
Stabilised polypropylene cone
Dual voice coil
Perfect parameters for a deep bass reproduction in compact bass-reflex cabinets and band-pass
cabinets
For any hi-fi, home cinema and car hi-fi application of high requirements
TECHNICAL SPECIFICATIONS
SPH-300TC
Impedance (Z) 2 x 8 Ω
Frequency range f3-2,000 Hz
Resonant frequency (fs) 23 Hz
Power rating (RMS) 2 x 120 W
Peak music power output (MAX) 2 x 250 W


Sensitivity 91 dB/W/m
Suspension compl. (Cms) 0.85 mm/N
Moving mass (Mms) 68 g
Mech. Q factor (Qms) 3.03
Electr. Q factor (Qes) 0.26
Total Q factor (Qts) 0.24
Equivalent volume (Vas) 290 l
DC resistance (Re) 2 x 6.3 Ω/3.2 Ω
Force factor (BxL) 10.30 Tm
Voice coil induct. (Le) 2 x 1.0 mH/1.0 mH
Voice coil diameter Ø 50 mm
Voice coil former aluminium
Linear excursion (XMAX) ± 4 mm
Eff. cone area (Sd) 495 cm

[TBTL]

Een eigen versterker heeft de voorkeur, dat is goedkoper en beter dan wanneer je met een passief filter in de weer bent.

Voor jouw woofer is een versterker met een vermogen van rond de 200 W bij 4 ohm goed. Het is handig als hij op een plaat is gemonteerd en bedoeld is voor subwoofers. Dan kan je hem makkelijk inbouwen in je subwoofer. Voorbeelden zijn:

Monacor SAM-200D
Monacor SAM-300D
Dayton Audio SPA250
Hypex DS2.0
Conrad SUB-150

Op Marktplaats komen zulke versterkers ook langs. Zoek op 'plate amp' of 'versterker subwoofer'.

[ Voor 38% gewijzigd door TBTL op 06-09-2021 21:49 ]

[spacebird1]

Beste TBTL... bedankt voor je snelle reactie....hier kan ik wat mee, en ga ik ook wat mee doen.....bedankt...!
heb ik nog een vraag.....mijn speaker is stereo, dus 2 kanalen...kan je dan 1 kanaal versterkers ook gebruiken, cq aansluiten ?

[ Voor 36% gewijzigd door spacebird1 op 06-09-2021 22:36 ]

[remco_k]

@TBTL schreef het niet, maar hij doelt op het parallel aansluiten van beide spoelen op 1 (mono dus) versterker kanaal. Je krijgt dan een opgeteld vermogen van 240 Watt bij 4 Ohm.

[spacebird1]

beste Remco...dus de 2 +en en de 2 -en bij elkaar op het goede aansluitpunt?

[TBTL]

Helemaal goed!



plaatje gejat van https://soundcertified.co...ubwoofer-wiring-diagrams/

[ Voor 255% gewijzigd door TBTL op 07-09-2021 19:23 ]

[spacebird1]

dank je wel heren ...ga aan de slag.....

[spacebird1]

Goede avond...na wat onderzoek te hebben gedaan , is mijn keuze gevallen op de DAYTON AUDIO SPA250...
Dit model kan ik, als ik een ombouw om de module maak. op de sub maken i.p.v. in de sub....dat is volgens mij al een voordeel, en de switchable bass boost ....

[spacebird1]

De Spa 250 van Dayton net besteld, nieuw voor 120 euro inc. verzendkosten uit Duitsland....

[spacebird1]

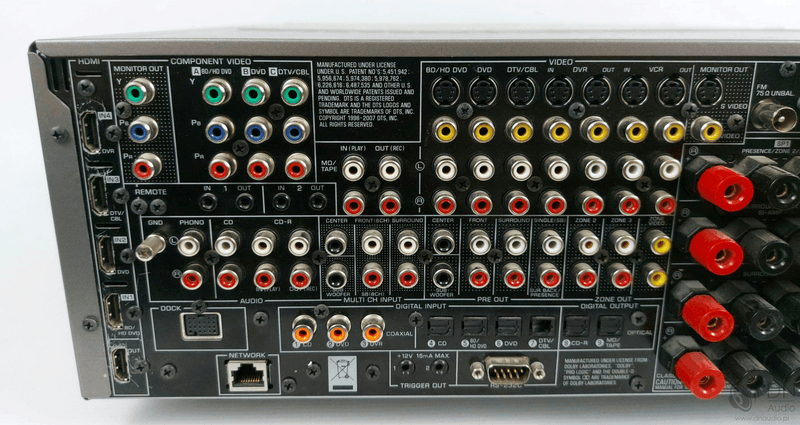

Dit is de versterker die ik momenteel bezit...



en dit is dus de gekochte plate amp...Hoe sluit ik hem het beste aan?
Heb op internet al zitten zoeken, low level via tulp stekker(s) is voor mij denk ik wel ok..., maar hoe?

[teacher]

Pre out subwoofer naar low level input

[spacebird1]

ok...dat is 1 zwarte input op de receiver...heb ik dan 1 connection nodig ?

[ Voor 82% gewijzigd door spacebird1 op 27-09-2021 17:09 ]

[teacher]

Yes, sub is mono.

[spacebird1]

ok bedankt..!

[TBTL]

spacebird1 schreef op maandag 20 september 2021 @ 00:30:
De Spa 250 van Dayton net besteld, nieuw voor 120 euro inc. verzendkosten uit Duitsland....

Dat is niet duur!
