Afzuigkap stand 3 werkt niet ( geen condensator aanwezig

[ReversdRainbow]

Mijn vraag
Goedendag allen
Wij hebben een afzuigkap novy 828/1
Nu doet stand 1 ,2 en 4 het gewoon.
Als 3 word ingedrukt gaat wel het lampje branden maar blijft hij op stand 2 lopen

Nu hoorde ik al vaker de condensator voorbij komen en heb hiernaar dan ook gezocht
Maar die zijn nergens aanwezig bij mij zijn alleen de witte ronde bekend misschien heeft deze wel een andere vorm

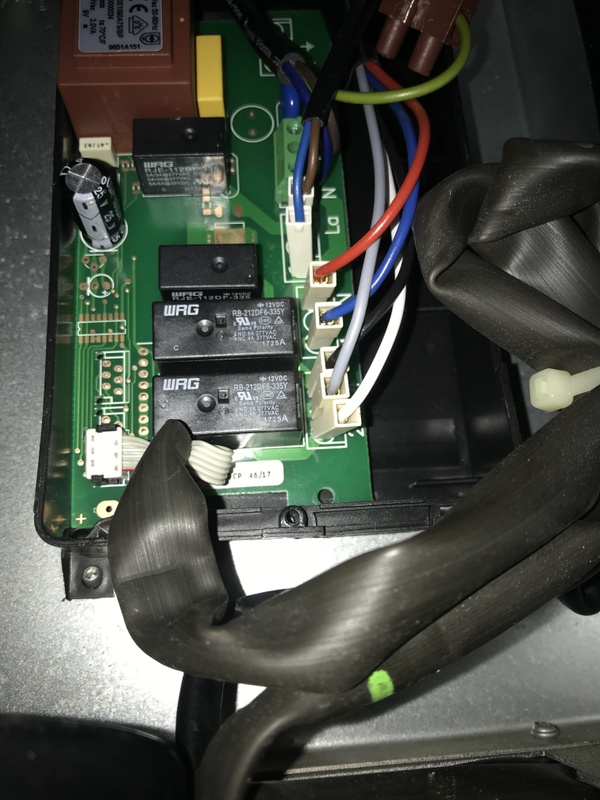

Zie bijlage
Het besturingssysteem opengeschroefd en alle soldeerpunten zien er nog goed uit
Als ik nu alle standen in druk hoor je een klik van het aanspringen behalve bij stand 3 het zou dus in dit kastje moeten zitten






Mocht iemand een idee hebben hoor ik het graag
BVD

[Brahiewahiewa]

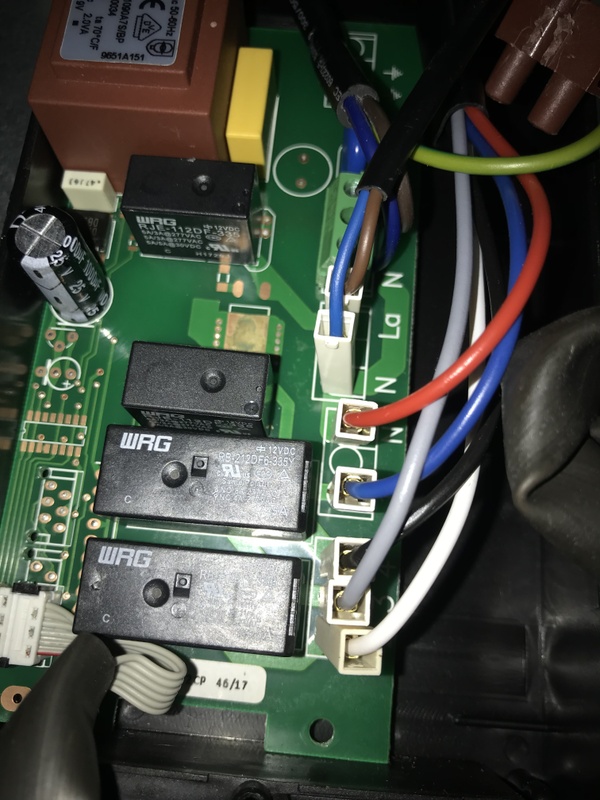

Kwenie, ik zie op je eerste foto toch al 3 condensatoren: de elco 1000μF/25V, vlak daarboven een keramische condensator 47nF/63V en dat gele blokje is waarschijnlijk een X2 condensator.

Misschien moet je even verduidelijken wat de rol is van de condensator is die je zoekt

[AllesKan]

Aangezien je in stand 3 geen 'klik' hoort is 1 van de relais waarschijnlijk defect, of er hangt een pootje los.

Plaats evt. een scherpe foto van de onderzijde van de print.

[ReversdRainbow]

AllesKan schreef op zondag 29 augustus 2021 @ 15:37:
Aangezien je in stand 3 geen 'klik' hoort is 1 van de relais waarschijnlijk defect, of er hangt een pootje los.

Plaats evt. een scherpe foto van de onderzijde van de print.

Als eerst dankjewel voor de reactie
Alle bedrading zit voor zover ik zag/gevoeld goed vast

Hopenlijk heeft u iets aan deze foto
Anders moet ik de koof weer uit elkaar schroeven
Mvg

[AllesKan]

Ik vrees dat je de koof weer uit elkaar moeten schroeven, we zullen toch echt de onderkant van de print ook even moeten zien.

[ReversdRainbow]

AllesKan schreef op maandag 30 augustus 2021 @ 14:30:
Ik vrees dat je de koof weer uit elkaar moeten schroeven, we zullen toch echt de onderkant van de print ook even moeten zien.

Goedenavond

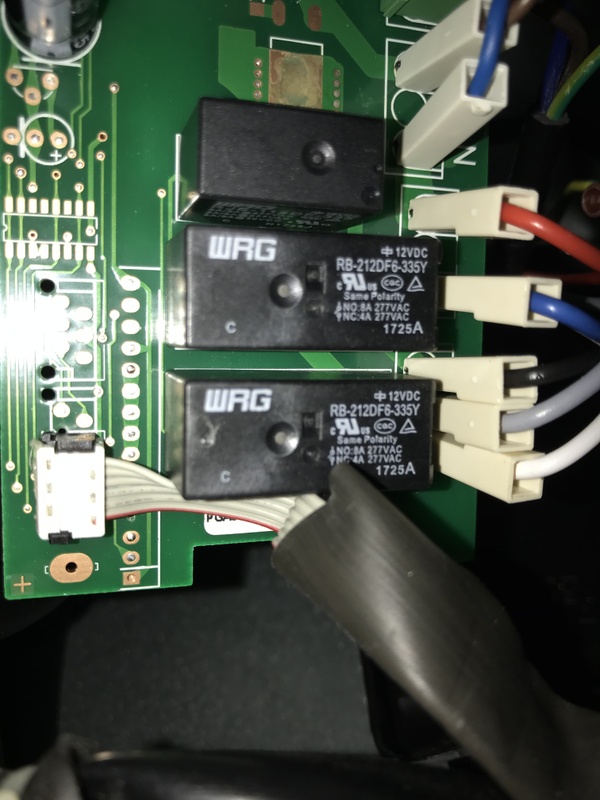

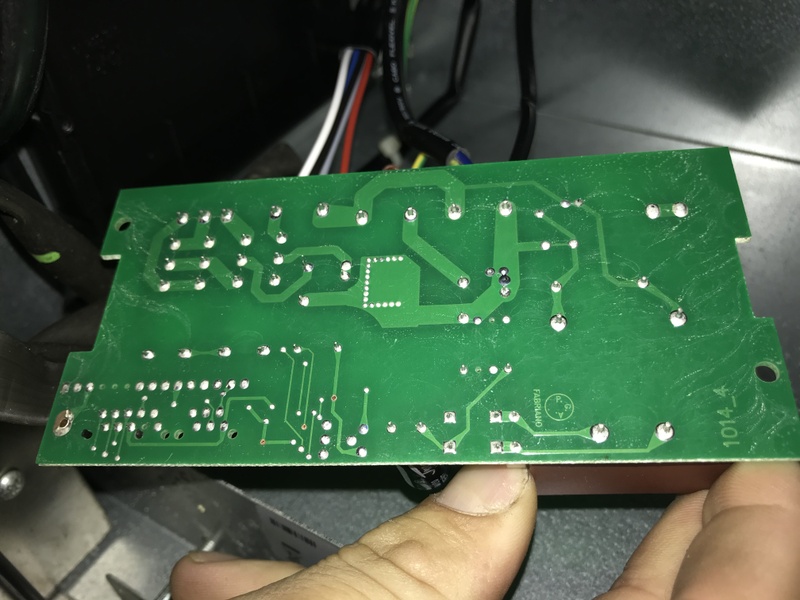

Hierbij nog een paar foto s
Kwa onderkant denk ik dus echt aan “onderkant”

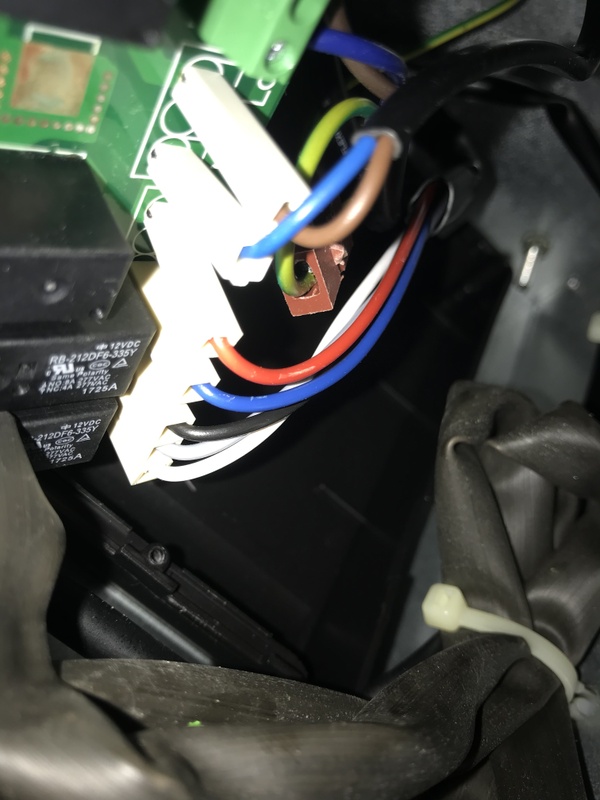

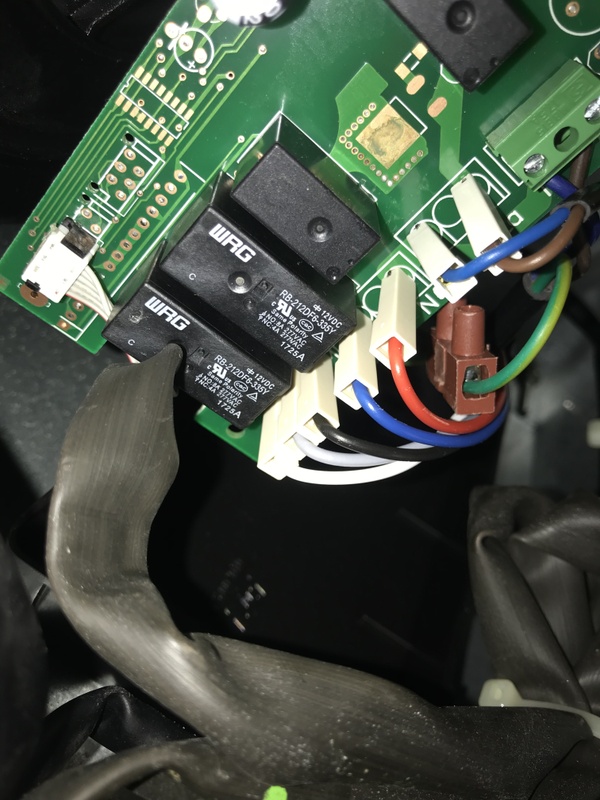

Zojuist zag ik wel een evt doorbrand plekje / beschadiging
Bij de onderste relais

Nu kan ik zo gou dezelfde niet vinden op het internet ter vervanging

[SMSfreakie]

mij lijkt t dat dat "plekje" gewoon een slechte soldeer verbinding geweest is die heeft staan knetteren?

persoonlijk zou ik dat even opnieuw solderen, cq aantippen dat t weer mooi in de tin zit..

als er verder geen schade is zal die het daarna wel weer doen denk k

[ReversdRainbow]

SMSfreakie schreef op dinsdag 31 augustus 2021 @ 20:00:
mij lijkt t dat dat "plekje" gewoon een slechte soldeer verbinding geweest is die heeft staan knetteren?

persoonlijk zou ik dat even opnieuw solderen, cq aantippen dat t weer mooi in de tin zit..

als er verder geen schade is zal die het daarna wel weer doen denk k

Hebben we het wel over het zelfde?

[SMSfreakie]

bedoelde ik
klikbaar voor groot formaat

[ Voor 13% gewijzigd door SMSfreakie op 31-08-2021 20:42 ]

[memphis]

Niet goed zichtbaar maar het zwarte is gewoon een fluxrestant. Maar onder deze hoek lijkt het print-eilandje omhoog/los gekomen?
(foto hierboven, 4e pin vanaf linksboven naar rechts gezien)

[ Voor 19% gewijzigd door memphis op 31-08-2021 21:18 ]

[ReversdRainbow]

memphis schreef op dinsdag 31 augustus 2021 @ 21:16:
Niet goed zichtbaar maar het zwarte is gewoon een fluxrestant. Maar onder deze hoek lijkt het print-eilandje omhoog/los gekomen?
(foto hierboven, 4e pin vanaf linksboven naar rechts gezien)

Als je het zo bekijkt lijkt er idd een “luchtgaatje” onder te zitten

Hier zal ik dan ook even een soldeerbout overheen halen

Zijn er toevallig nog alternatieven voor ?
Anders word het ondersteboven de afzuigkap in ?

Ps excuus maar ik ben totaal A technisch, wel heb ik zojuist geleerd wat een printeiland is 👍🏻

Bedankt voor het mee denken allen

[ReversdRainbow]

SMSfreakie schreef op dinsdag 31 augustus 2021 @ 20:41:
[Afbeelding]
bedoelde ik
klikbaar voor groot formaat

Weet iemand toevallig waar ik zo n relais kan kopen of een vervanger?
Ik kan namenlijk exact de zelfde niet vinden en weet ook niet zo goed welke ik ik zou kunnen gebruiken
BVD

[Brahiewahiewa]

ReversdRainbow schreef op donderdag 2 september 2021 @ 18:14:
[...]


Weet iemand toevallig waar ik zo n relais kan kopen of een vervanger?
Ik kan namenlijk exact de zelfde niet vinden en weet ook niet zo goed welke ik ik zou kunnen gebruiken
BVD

https://www.aliexpress.com/i/4000082270122.html

[memphis]

Je kunt ook gewoon het relais er eerst af halen en de contacten doormeten in rust en op een 12v spanning aangesloten.
