Garmin 276c lcd connector vervangen

[martijnr17]

Ik heb een inmiddels misschien wel 15 jaar oude garmin 276c welke nog goed werkt. Echter duurt het gps fixen iedere keer erg lang. Na wat onderzoeken bleek dit te komen door de interne batterij welke ik al eerder had vervangen dus weer een nieuwe besteld, garmin uit elkaar gehaald en batterij erop gesoldeerd. Echter kreeg ik de scherm connector er niet meer goed in en hierbij is het kleine zwartje lipje afgebroken. Na het beter bestuderen van de kabel bleek dat er een breuk in de kabel zat vandaar dat het scherm niet meer wilde werken, de connector is dus voor niets kapot gegaan. Nu kan je zeggen gooi dat ding weg maar een nieuwe is al snel 500 euro, we gebruiken hem op de boot met waterkaarten.




Is de connector te vervangen of is dit echt een verloren zaak? Ik zie soortgelijke connectoren maar je moet precies de goede vinden.
Nieuwe lcd scherm op ali : https://nl.aliexpress.com/item/32617895202.html

[sebastius]

Oh ffc connectoren zijn prima te krijgen. Het is wel wat prutswerk om te doen maar met goed gereedschap, soldeer en flux is dat prima te doen.

[martijnr17]

@sebastius dat klinkt positief. Ik heb wel een soldeerstation en flux is uiteraard wel te regelen. Maar er zijn zoveel connectoren. Hij is 2 zijdig. Met 1 kant 19 en andere 20 lijkt het. Maar misschien tel ik net mis.
Zoiets denk ik https://a.aliexpress.com/_uhmAPb
Of € 2,60 | (2 Stuks) zif Connector Ffc Fpc Slot Kabel Outlet 39 P Pin Afstand 0.3 Mm Front Lock Flip Type
https://a.aliexpress.com/_uJS6yd
Moet die oude maar proberen eraf te halen zodat ik de onderkant kan zien.

[ Voor 62% gewijzigd door martijnr17 op 22-07-2021 21:40 ]

[Rrob]

dat lipje is toch alleen nodig om de kabel vast te klemmen, dat zou toch ook moeten werken met die 2 losse stukjes en evt een drupje lijm? Of zijn er ook pinnen verbogen

edit> als de pinnen nog goed zijn kan je mogelijk ook een nieuwe connector bestellen en daar het zwarte stuk uithalen om te gebruiken, scheelt 39 hele kleine pinnen solderen

[ Voor 44% gewijzigd door Rrob op 23-07-2021 10:23 ]

[Flake]

martijnr17 schreef op donderdag 22 juli 2021 @ 10:33:
Is de connector te vervangen of is dit echt een verloren zaak? Ik zie soortgelijke connectoren maar je moet precies de goede vinden.

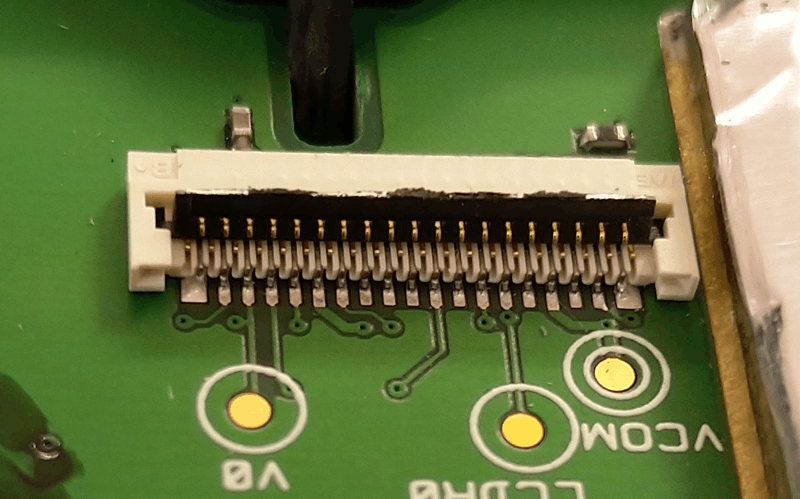

Met meer geluk dan wijsheid kan ik met die foto iig het merk identificeren: JAE (rechtsbovenin)
Meet met een schuifmaat de steek tussen de contacten, dit is een FFC double row met gold plated contacten. Kijk of je daarmee het exacte product kan identificeren.

Qua solderen, of reflowen of met een soldeerbout. Ga dit niet met een heteluchtstation doen, dit soort connectoren verschroeien heel gemakkelijk.

[martijnr17]

@Rrob de 2 losse stukjes terugzetten heb ik geprobeerd met een loep. 1 gedeelte kreeg ik erop de rest niet en lijmen was al zeker geen succes. 1 pinnetje lijkt iets krom maar is misschien nog wel te redden dus zeker een goed idee.
@Flake Ik heb al het idee dat die laatste hierboven goed overeen komt maar zal nog met de schuifmaat meten voor de zekerheid. Bij Ali waren ze per 2 dus kan er 1 proberen het stripje om te zetten.
Bedankt uiteraard voor de tips.

Bij jae is er maar 1 soort 39 pin connector. Dus dat was makkelijk.
https://www.jae.com/en/co.../id=64323&type_code=T1030

[ Voor 16% gewijzigd door martijnr17 op 23-07-2021 16:15 ]

[Flake]

Ik denk dat je iets te makkelijk denkt, datasheet hier, dat is hem zeker niet. Bij deze gaat de FFC aan de achterkant erin. Controleer de maatvoering, bij voorkeur met een schuifmaat.

Ook zomaar een tip, ga er niet vanuit dat je bij ali originele onderdelen krijgt. Ik zou daar nooit connectoren (of voedingen) halen
