Brink Renovent HR slim maken

[mbeerden]

Mijn vraag
ik heb een Brink Renovent HR met een stekker waar 4 draden uit komen.

De installateur heeft er een kroonsteen opgezet. Hierin zitten 3 draden.

Normaal heb ik stand 1
Als ik. 1-2 doorverbind heb ik stand 2
Als ik 1-3 doorverbind heb ik stand 3

Ik heb. Homeassistant op mij RPI draaien en een werkende Xiaomi temp en luchtvochtigheid in de badkamer.

Wat is de beste manier om bovenstaande schakeling te automatiseren zodat de ventilatie aan gaat zodra de luchtvochtigheid X is.

Het lijkt erop dat de 3 draden geen voedingskabel hebben. Of zou dat de losse draad zijn?

Dit is een foto van de stekker.



Wie kan me helpen? Ik heb er al veel over gelezen, maar kom er niet uit welke schakelaar ik nodig heb.

[Caros]

Het is mij uiteindelijk gelukt met de Figaro FGS-222. Deze heb ik ook nog liggen, omdat ik geen wtw meer heb.

Voor meer context, zie https://forum.athom.com/d...or-automating-ventilation

[_ferry_]

Schopje naar duurzame energie en domotica

[mbeerden]

@Caros Thanks voor je antwoord, zeer nuttige pagina. Dit was waar ik naar opzoek was. Ik denk idd dat de Fibaro FGS-222 een goede optie is.

Gezien je m niet meer gebruikt, kan ik de aanname doen dat de schakelaar beschikbaar is ter overname?

[mbeerden]

Het is me inmiddels gelukt om mijn Brink Renovent te automatiseren met behulp van de Figaro FGS-224.

Ik heb alles aangesloten zoals aangegeven in het voorbeeld van Caros.

Mijn setup draait nu als volgt:

- Home Assistant
- Fibaro GBS-224
- Xiaomi Aqara vocht en temp sensor

Met deze setup schakelt mijn Home Automation nu automatisch de ventilator als er een luchtvochtigheid word gemeten van 74% of hoger.

@Caros thanks voor de hulp in deze!

[ Voor 48% gewijzigd door mbeerden op 29-07-2021 10:13 ]

[Caros]

mbeerden schreef op zaterdag 24 juli 2021 @ 09:55:
@Caros

Gezien je m niet meer gebruikt, kan ik de aanname doen dat de schakelaar beschikbaar is ter overname?

Excuus! Ik had schijnbaar de melding niet gezien. Mooi dat het hiermee gelukt is. Een erg leuke toevoeging zou nog een CO2 meter kunnen zijn, of een powermeter achter je afzuigkap:)

[Dkwolf]

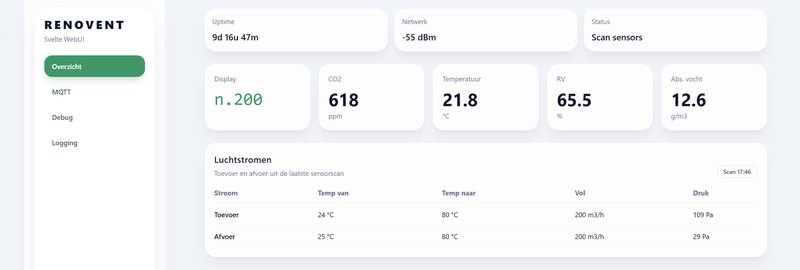

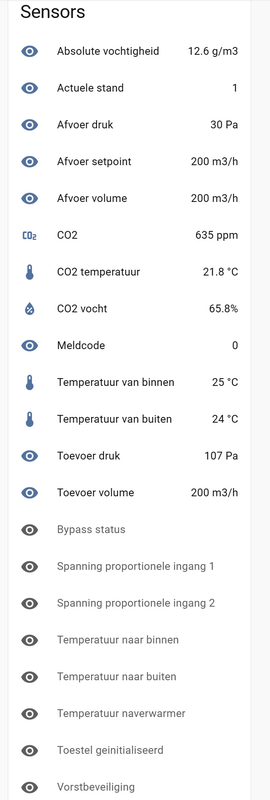

Mocht iemand er belang bij hebben:

https://github.com/dkwolf1/Brink-PCB
