Hulp nodig bij het aansluiten van een Gira combo schakelaar

[Geit010010]

Beste Tweakers,

Ik heb vandaag een Gira combinatie schakelaar / wandcontactdoos binnen gekregen, en wil deze aansluiten.
De vorige bewoner had alleen een niet geaarde stopcontact en schakelaar aangesloten. (aardedraad zit in de muur)

Het gaat om de volgende schakelaar: https://www.elektramat.nl...Mqt6ekLlYJ0BoCw2kQAvD_BwE

Ik kan op de site van de leverancier geen schema vinden, en ben zelf niet al te handig qua elektra.

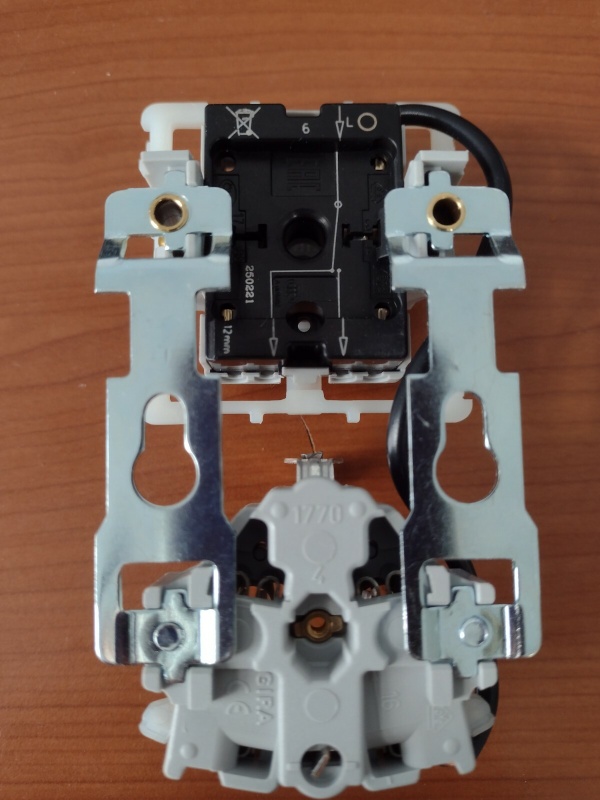

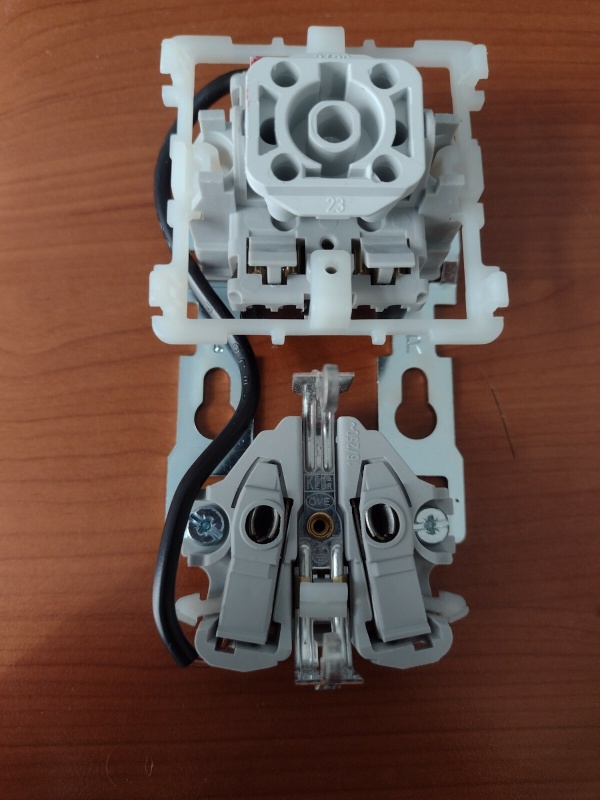

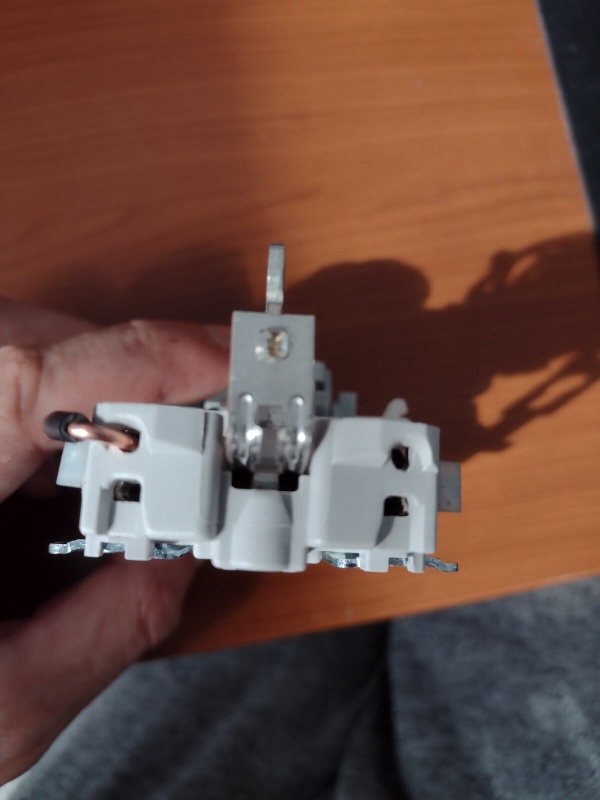

Hier zijn een aantal foto`s van de combinatie.






Kan iemand mij mischien uitleggen hoe ik dit aan kan sluiten?

[Anton2610]

Aarde, nul en fase aansluiten op je 3 aansluitmogelijkheden van je stopcontact. (Fase/bruin in het gat aan de voorkant van waar de schakeldraad nu zit naar de schakelaar, aarde in middel, blauw/nul in meest rechter gat).

De andere gaten naast/tegenover de aarde en nuldraad kun je vullen met de aarde en nuldraad van je lamp. De schakeldraad van je lamp moet tegenover waar de schakeldraad vanaf het stopcontact nu de schakelaar in gaat.

Onderstaand kunstwerk hopelijk ter verduidelijking, al heb ik mezelf overtroffen qua kunst.

[Geit010010]

@Anton2610 Dankjewel voor jouw kunstwerk, ik begrijp nu hoe het werkt. Er gaat alleen geen aarde naar de lamp die in die kamer hangt.. maakt dat nog iets uit?

[cryptapix]

@Geit010010 Zoek eens een aansluitschema van een willekeurige schakelaar op? Nul en aarde van lamp lopen niet via de schakelaar.

En sluit die zwarte schakeldraad even opnieuw aan, dat koper ligt wel erg bloot.

[Geit010010]

Dankjewel @cryptapix Zo kreeg ik het aangeleverd. Besloten om het gewoon goed te doen en het uit handen te geven. Bedankt voor jullie antwoorden iig!!

[Cyriel85]

Geit010010 schreef op zaterdag 17 juli 2021 @ 18:29:
@Anton2610 Dankjewel voor jouw kunstwerk, ik begrijp nu hoe het werkt. Er gaat alleen geen aarde naar de lamp die in die kamer hangt.. maakt dat nog iets uit?

Officieel mag je geen stopcontact met randaarde gebruiken als je er geen aarde op aansluit. Als je ook een aardedraad moet trekken naar je centraal doos is het een hoop werk.
Andere optie is stopcontact er in zetten zonder randaarde, of simpelweg de randaarde hier van af knippen...

Je kan ook deze zo plaatsen, maar dan is je elektrische installatie eigenlijk niet meer goed. (wordt wel heel vaak gedaan, maar mag dus eigenlijk niet).

[ Voor 4% gewijzigd door Cyriel85 op 17-07-2021 20:22 ]

[Geit010010]

Dankje voor je reactie @Cyriel85

Ben een paar uur geleden de zolder opgegaan, en ook daar was het een drama. Heb iemand ingeschakeld die er veel meer verstand van heeft. Flinke kostenpost, maar liever alles nieuw en veilig. Dankjulliewel voor alle tips!
