Doorbel chime onderbreken ESP8266 & Netatmo slimme deurbel

[cmegens]

Met een aanstaande baby op komst het plan opgevat om mijn slimme deurbel nog slimmer te maken. Ik heb dus een netatmo slimme deurbel, welke aan een 8V beltrafo en een ouderwetse bel-gong hangt. (Heb ook nog 2 HomePod speakers die doubleren als gong)

Kortom, de 8V beltrafo voedt de slimme deurbel en laat ook de gong dus afgaan wanneer de deurbel knop wordt ingedrukt, als mede de melding op mijn smartphone.

Top! Dat werkt dus prima, maar met dus straks een slapende baby overdag wil ik het graag het systeem zo kunnen regelen dat ik wel de melding op de telefoon krijg, maar niet dat de bel-gong af gaat. De Beltrafo uit zetten gaat dus niet helpen, dan werkt de netatmo slimme deurbel ook niet meer. Ik zou dus fysiek de bel-gong kunnen blokkeren, maar dat is nogal bewerkelijk. Graag wil ik iets wat automatisch aan en uit gaat.

Gezien de babykamer toch al voorzien is van Hue en bijbehorende schakelaar valt daar ook wel wat mee te schakelen.
Ik heb nu dus met een ESP8266 een homekit switch gemaakt (via https://github.com/Mixiaoxiao/Arduino-HomeKit-ESP8266). Via Homekit kan ik dan dus dat bordje automatisch meekchakelen met de lichten in de babykamer. Hierbij heb ik een relais bordje (https://www.tinytronics.n...elais-shield-voor-d1-mini) waarmee ik dus de stroom naar de bel-gong kan onderbreken. Echter dient dan wel de stroom naar de Netatmo slimme deurbel in stand te blijven.

En toen was ik dus het spoor even bijster. Kan iemand mij helpen met hoe dit het beste aan te sluiten? Mijn eerste poging onderbreekt prima de stroomkring, maar de netatmo gaat dan ook uit helaas.

[DataGhost]

Alleen de bel-gong onderbreken met het relais en de Netatmo gewoon direct aangesloten laten zitten?
Dus niet boven, maar onder:



Of begrijp ik je situatie niet goed?

[Tom-Z]

DataGhost schreef op donderdag 15 juli 2021 @ 16:46:
Of begrijp ik je situatie niet goed?

Je schema is nogal onduidelijk/onvolledig en laat niet alle verbindingen zien.

Als ik de handleiding van Netatmo goed begrijp, bestaat het systeem uit een deurbel die in serie met de gong wordt aangesloten, en een "gongmodule" die parallel aan de gong wordt aangesloten. Die gongmodule sluit de gong kort zolang die niet moet afgaan zodat de Netatmo stroom kan krijgen via de oorspronkelijke transformator. Om de gong af te laten gaan schakelt de gongmodule af en sluit de Netatmo kort.

De oplossing is als het goed is als volgt:

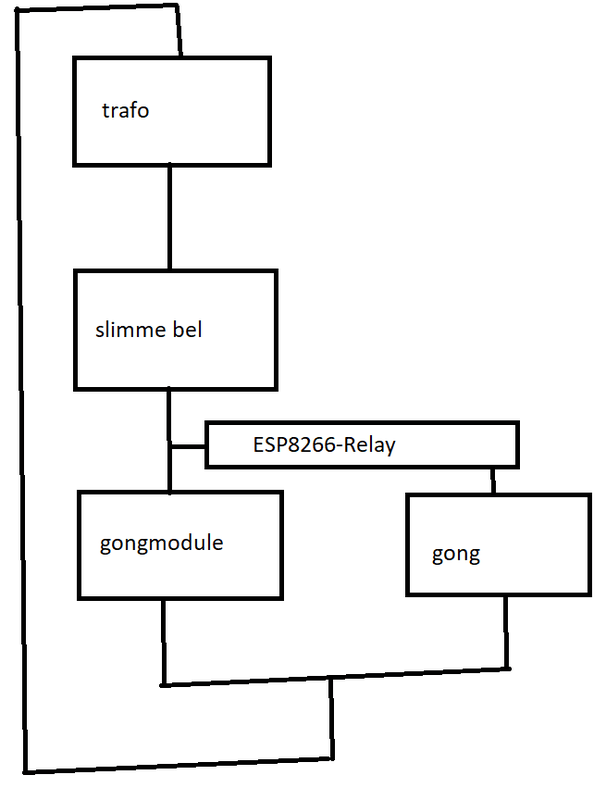

[cmegens]

Dank beide! Ik geloof dat ik em snap. Ga het vanavond of morgen proberen en zal updaten of het is gelukt!

[SA007]

Move naar Domotica.
