En ineens bleek mijn camera dood. Accu was leeg terwijl ik de camera met nog een volle accu had weggelegd. Een 2e accu werkte wel, ook op de lader wilde de lege accu niet gezien worden. De 2e accu is de originele Canon die al wat slechter was en deze 2650mAh accu had ik ooit goedkoop uit China laten komen en ook prima werk heeft gedaan. Na de voltages intern te meten bleek inderdaad 1 cel onder spanning.

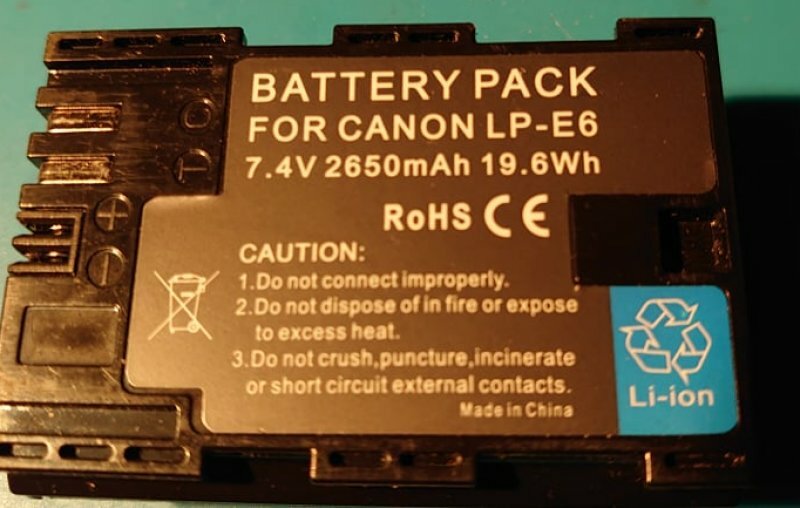

De accu in kwestie:
Afbeeldingslocatie: https://tweakers.net/fotoalbum/image/is0jhR3qVpQmnGK69IuSrcf1.jpg

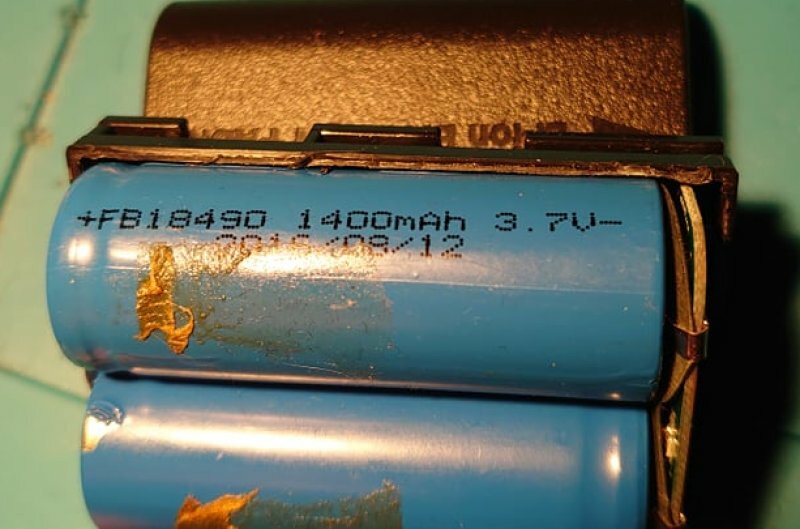

Als elektronicus ga je toch verder kijken, maakte ik de behuizing open en zie wat er op de cel gedrukt staat:
Afbeeldingslocatie: https://tweakers.net/fotoalbum/image/1rTeVJeqLbGXZPQeKX8TWVpE.jpg

1400mAh is toch bijna de helft dan wat ze op het doosje aangeven, hoe word je genept. Nu weet ik dat die Chinezen bij een serieschakeling van cellen ook graag de capaciteiten van de cellen optellen voor de totale capaciteit maar helaas is dat niet de bedoeling bij een serieschakeling.
Het gaat om zgn 18500 Li-Ion cellen welke je vrijwel overal kunt kopen. Een bekende winkel genaamd NKON in Nederland heeft een groot aanbod in dit soort cellen. De hoogste capaciteit leverbaar waren 2050mAh maar voor de helft van die prijs had ik 1900mAh. Voor een tientje inc verzending had ik de 2 cellen de volgende dag in huis.
Afbeeldingslocatie: https://tweakers.net/fotoalbum/image/I0fSYPpRBHlLY3c3oyDfaKU6.jpg

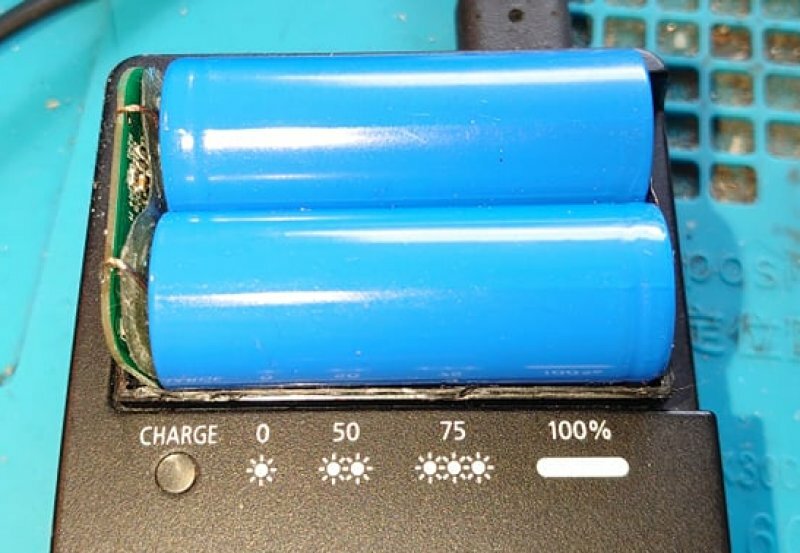

De oude waren er zo uit en de nieuwe er weer zo in, wel waren deze een fractie langer dus net even meer proppen.
Afbeeldingslocatie: https://tweakers.net/fotoalbum/image/LlsJVtWkxWRsrjbuZkVtYvnJ.jpg

Eerst even op de lader de voltages controleren.

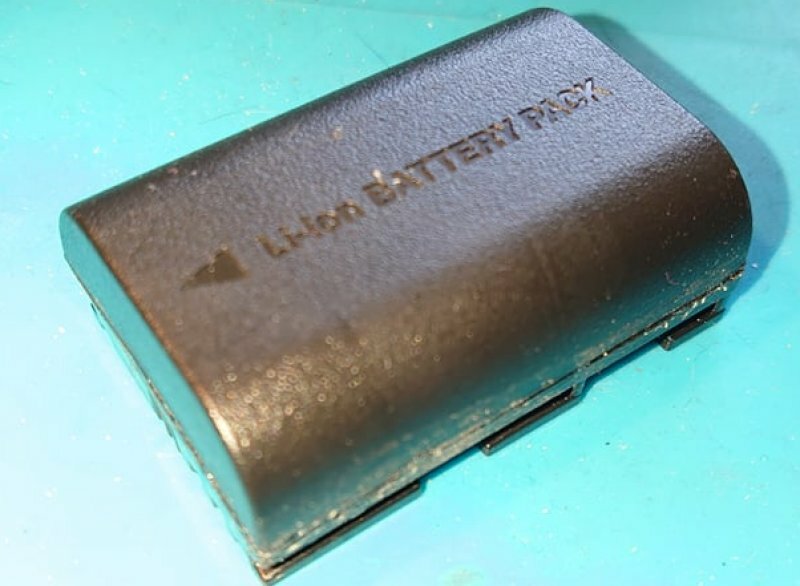

Het printplaatje wat erin zit heet een BMS (Battery Management System) en zorgt er onderandere voor dat de 2 cellen een gelijke spanning krijgen en dat kregen ze naarmate de accu voller werd. Dus dan maar het dekseltje erop met wat lijm.
Afbeeldingslocatie: https://tweakers.net/fotoalbum/image/sbNQs38pXfTBkjRNlFsEZ1ip.jpg

Ik kan hem nog even op de modelbouwlader een paar keer ontladen en laden om ook uit te lezen hoeveel capaciteit er nu werkelijk in gaat en tegelijk de accu op conditie te brengen maar een eerste keer tot geheel leeg gebruiken moet voldoende zijn.

Er zijn mensen die mij een GOD vinden


Acties:
  • 0 Henk 'm!

  • Tens
  • Registratie: Maart 2006
  • Laatst online: 19:02

Tens

let me drink about it

Lekker een beetje druk zetten op het printje. (er verschil tussen button top en flat top)...
de modelbouwlader?? ik hoop dat je bedoeld; een voor deze accu's geschikte lader.


nog wat inspiratie voor klussen met accu's.....:

UPS accu's 'repareren' is een tikkende tijdbom.

if you are neutral in a situation of injustice you have chosen the side of the oppressor


Acties:
  • +1 Henk 'm!

  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 00:16

memphis

48k was toen meer dan genoeg.

Topicstarter
De cellen waren gemeten maar een halve mm langer, het printje had aan de andere kant nog genoeg ruimte, staat weinig druk op hoor. Aan de andere kant van de cellen heb ik bij de solderingen een beetje uit de behuizing gedremeld voor net even iets meer ruimte door de dikte van de solderingen. Paste allemaal perfect.

En ja, ik heb wat betere modelbouw laders die van alles kunnen laten zien zoals laad en ontlaad capaciteit, interne weerstand t/m hele ontlaad curves

Afbeeldingslocatie: https://tweakers.net/camo/0fc9bad5e491be73032fd08865bbb03e5d338b11/?url=http%3A%2F%2Fheli.waldorf.pl%2Ffiles%2Fthumbs%2Ft_sany0309_152.jpg

Er zijn mensen die mij een GOD vinden


Acties:
  • 0 Henk 'm!

  • MeesterPieter
  • Registratie: Februari 2017
  • Laatst online: 30-05 13:04

MeesterPieter

PnP Pinball

wel typisch inderdaad dat de chinese capaciteit voor geen meter klopt

Volg HIER mijn Zelfbouw Flipperkast Build


Acties:
  • 0 Henk 'm!

  • Damic
  • Registratie: September 2003
  • Laatst online: 23:39

Damic

Tijd voor Jasmijn thee

Het begon al toen je melde dat het 18500 cellen zijn, nee het zijn 18490 cellen :+

Swat leuk zo'n projectjes :)

Al wat ik aanraak werk niet meer zoals het hoort. Damic houd niet van zijn verjaardag


Acties:
  • +2 Henk 'm!

  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 00:16

memphis

48k was toen meer dan genoeg.

Topicstarter
Damic schreef op donderdag 8 juli 2021 @ 21:32:
Het begon al toen je melde dat het 18500 cellen zijn, nee het zijn 18490 cellen :+

Swat leuk zo'n projectjes :)
Zo het blijkt, helemaal niet gezien dat die ook bestaan, neemt niet weg dat de 18500 ook gewoon prima passen.

Er zijn mensen die mij een GOD vinden


Acties:
  • +1 Henk 'm!

  • Arumes
  • Registratie: Juni 2014
  • Niet online
Het staat toch op de cel... "FB18490"... Dat verklaart ook het kleine lengteverschil. Dat getal XXYYY betekent XX mm diameter en YY.Y mm lengte. Dus 49.0mm voor de 18490 en 50.0mm voor de 18500.

Verder wel een leuk idee natuurlijk. Ik heb nog steeds camera's waar Canon's oude BP-511 in gaat. Deze fix komt misschien nog een keer van pas, hoewel de BP-511 nu nog wel nieuw verkrijgbaar is.

Acties:
  • +1 Henk 'm!

  • memphis
  • Registratie: Oktober 2000
  • Laatst online: 00:16

memphis

48k was toen meer dan genoeg.

Topicstarter
Klopt, maar ik wist het bestaan van de 18490 cellen niet, bij NKON staan ze ook niet in de lijst en had ze al besteld zonder alle nummers op de cellen te bekijken. Verder kijkend op NKON naar de maten van diverse 18500 cellen blijkt dat ze alles onder de noemer 18500 hadden geplaatst want de hoogste capaciteit die ze hebben zijn 49.3mm lang. Maar ach die ene mm is het probleem niet.
Uiteraard toch nog verder gekeken waar ze specifiek 18490 cellen verkopen en kom ik bij de nederlandse winkels niet verder dan 1600mAh voor de dubbele prijs....

En ja, voor 16 tot 24 euro had ik bij Amazon weer een dezelfde accu kunnen kopen welke ooit voor nog geen 10 euro bij Dealextreme vandaan kwam en had ik weer met 1400mAh of misschien wel slechter gezeten.

En de ombouw is maar in een half uurtje gedaan.
