Bohland & Fuchs SX-9000R

[scroeffie]

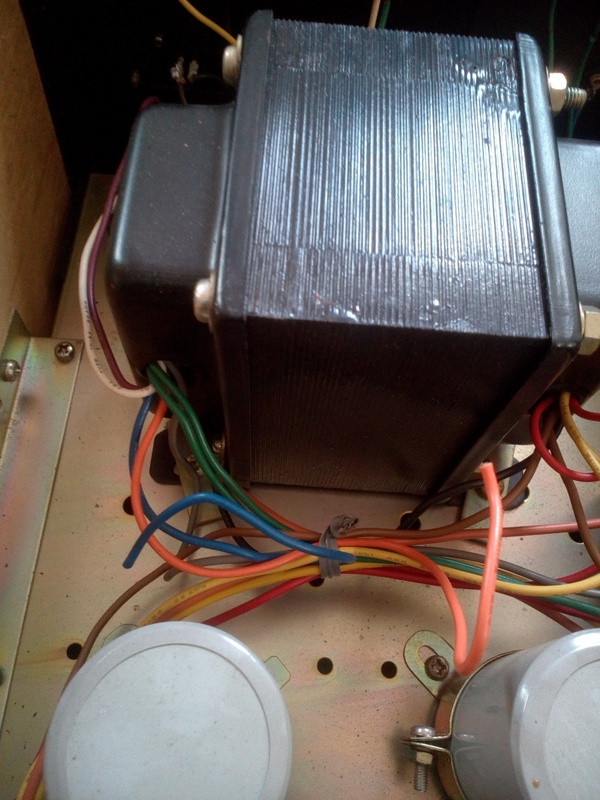

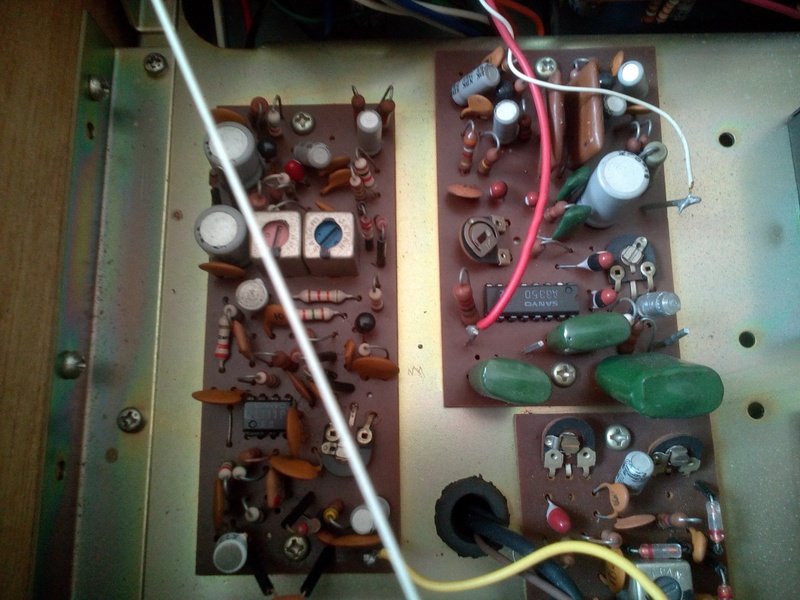

hoi ik heb men eerste reciever gevonden maar geen geluid ,kan geen schema vinden ,kan iemand mij helpen
met reparatie

mvg soufian

[TBTL]

Parallel topic https://www.reddit.com/r/...xr/bohland_fuchs_sx9000r/

Altijd leuk, oude elektronica repareren. Begin met het zoeken van de handleiding en service manual.

Wat willekeurige dingen:
- Wees je ervan bewust dat 230 V dodelijk is. Altijd de stekker uit het stopcontact voordat je iets aanraakt.

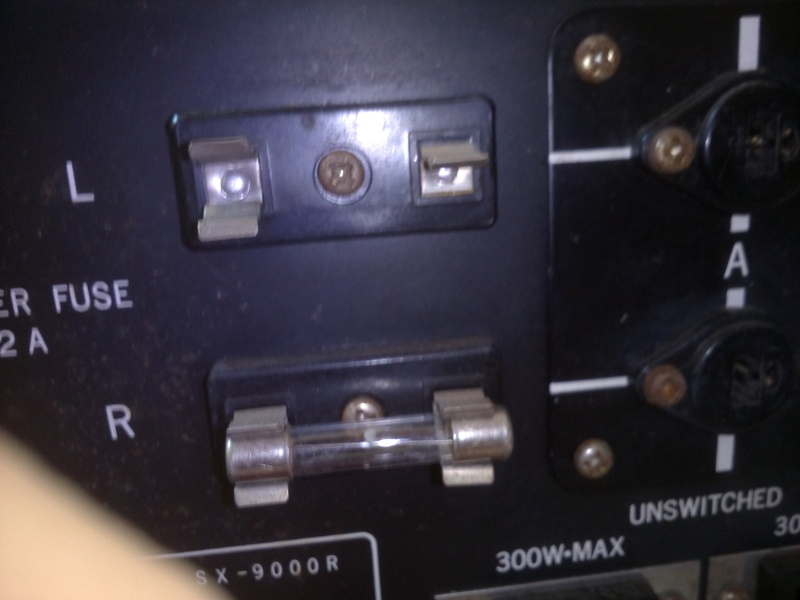

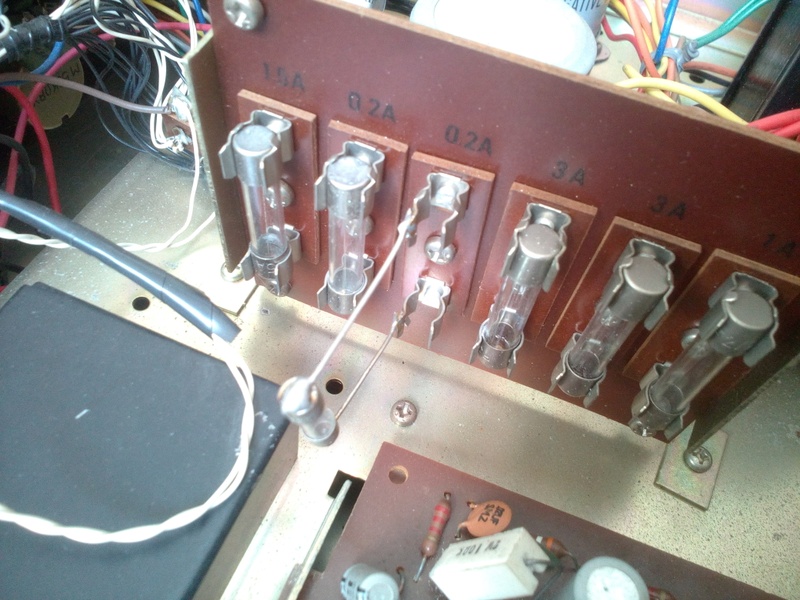

- Zorg dat overal een (hele) zekering zit waar dat moet. Zie handleiding. Controleer daarna of de zekeringen heel blijven.
- Meet de voedingsspanningen en vergelijk met de waarden in de service manual.
- Draai niet aan instelpotmeters. In het beste geval staan ze verkeerd, in het ergste geval fikken de eindtransistoren eruit.
- Beweeg alle schakelaar en draaiknoppen een paar keer heen en weer.

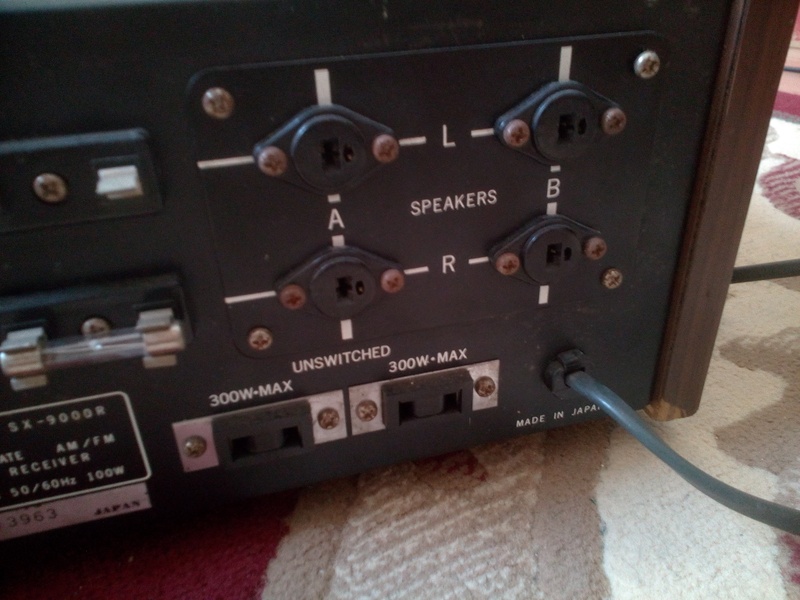

- Controleer of de stekkers en luidsprekeraansluitingen elektrisch contact maken met de aangesloten kabel.
- Meet of er gelijkspanning staat op de luidsprekeruitgangen. 0 tot 50 mV is normaal.
- Als er een relais tussen eindtrap en luidsprekeraansluiting zit, luister of dat bekrachtigd wordt. Zo ja, controleer of de contacten ook daadwerkelijk elektrisch contact maken.
- Controleer of contacten van schakelaar elektrisch contact maken. Met name de ingangsselector is verdacht.
- Kijk vanaf de onderzijde van de print of je gescheurde soldeerverbindingen ziet bij onderdelen die mechanisch belast worden (stekkers, schakelaars) en thermisch belast worden (eindtransistoren, spanningsregelaars).

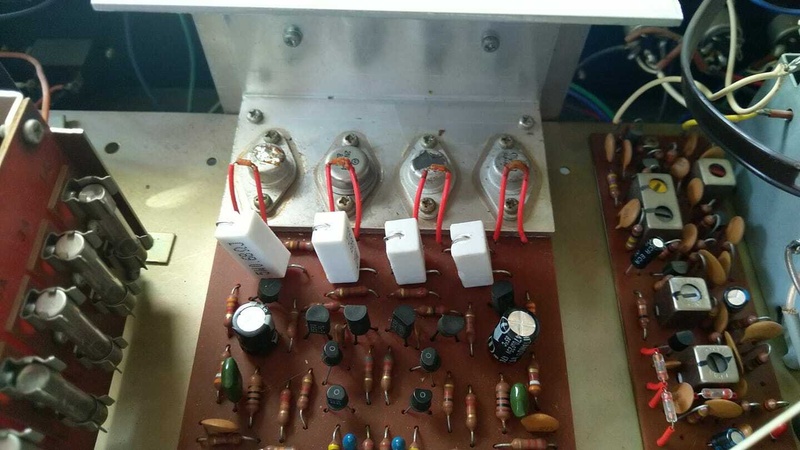

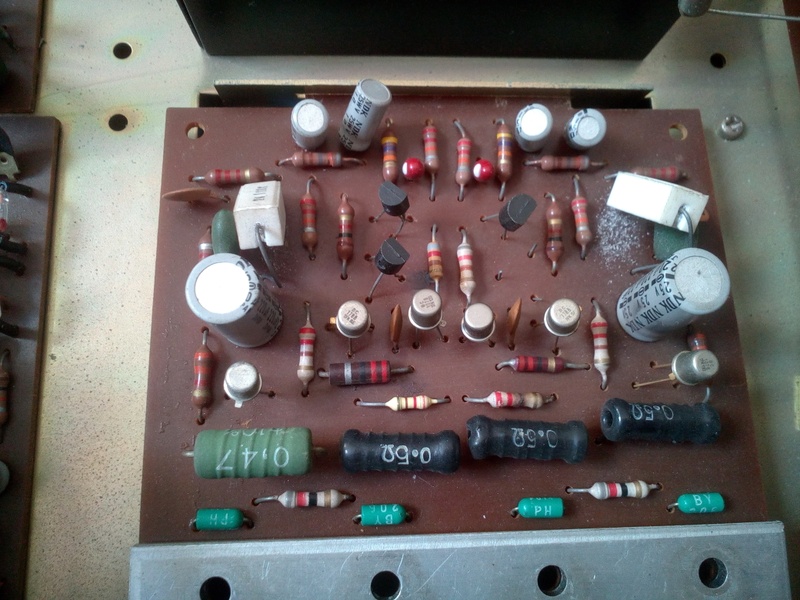

Dat er twee verschillende soorten emitterweerstanden (de zwarte van 0,5 en groene van 0,47 ohm) in de eindtrap zitten, wekt de indruk dat de eindtrap een keer uitgefikt is. Het ontbreken van brandschade spreekt dat weer tegen. Wellicht kon de vorige eigenaar de fout niet repareren en is dit nog steeds stuk. Dat er een transistor en kabels aan de soldeerzijde van de print zitten is ook ietwat apart en duidt op een niet zo nette reparatie.

[ Voor 25% gewijzigd door TBTL op 10-06-2021 21:17 . Reden: TO-3 eindtorren niet gezien ]

[route99]

Lastig dat merk, komt uit Tsjechië de plaats Kraslice in de Bohemen.
Ze maakten eerder ook koper muziek instrumenten, maar over jouw spullen is eigenlijk niets te vinden obv naam en nummer.

Af en toe komen ze te voorschijn in verkopen, ook platenspelers, de laatste kosten dan een paar tientjes.

Rest dus te doen wat al geschreven werd, meten en zo.... maar das best lastig als je niet weet wat het echt moet zijn,

Succes er mee.

[scroeffie]

zonder schema kom ik niet ver en mijn kennis is zeer beperkt van amps etc
heb wel 1 verbrande weerstand gevonden weet alleen niet welke kleuren code ik moet hebben om te vervangen

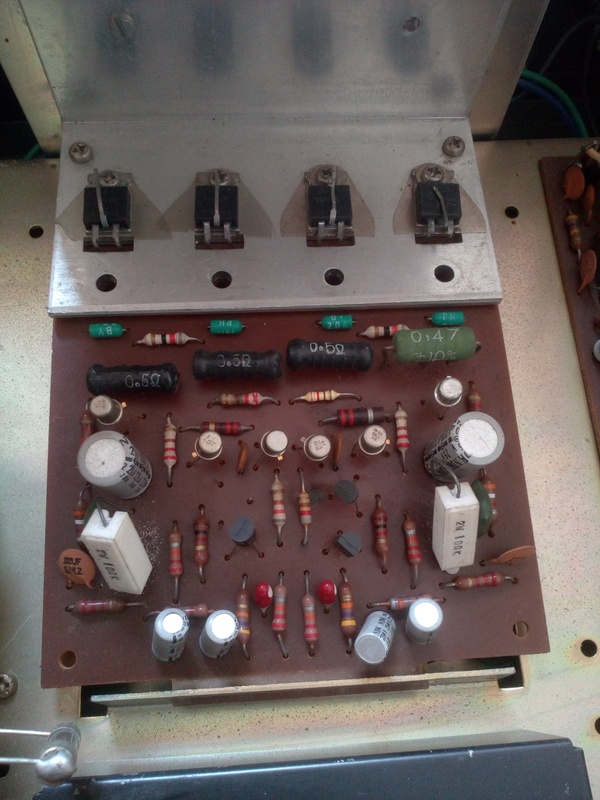

foto 5 van boven
weten jullie iemand die mij kan helpen ?

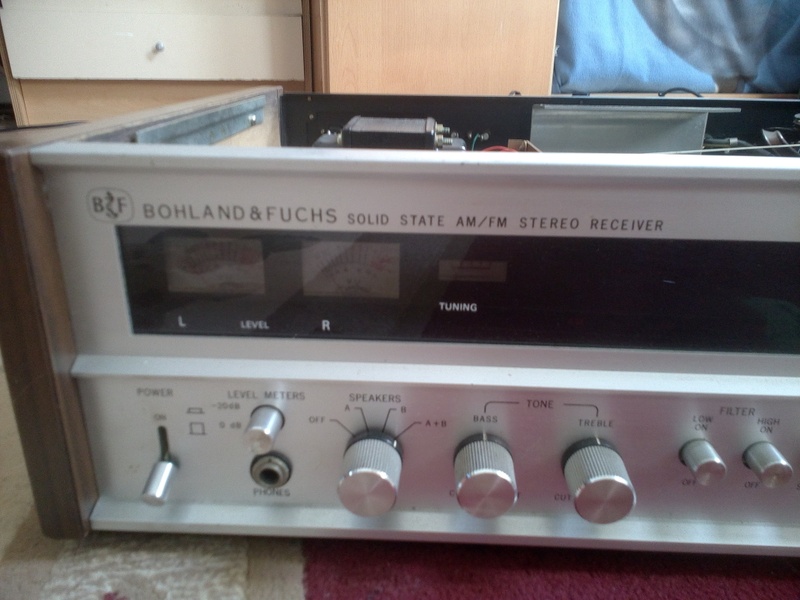

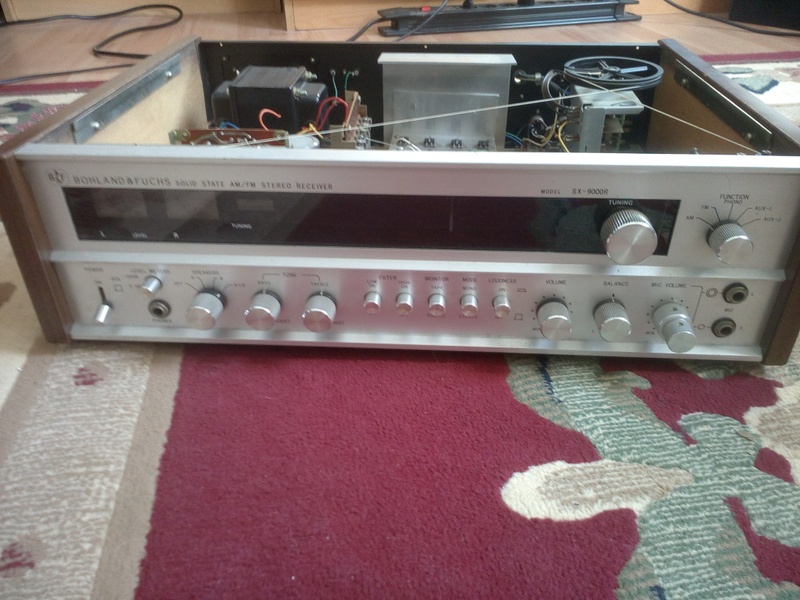

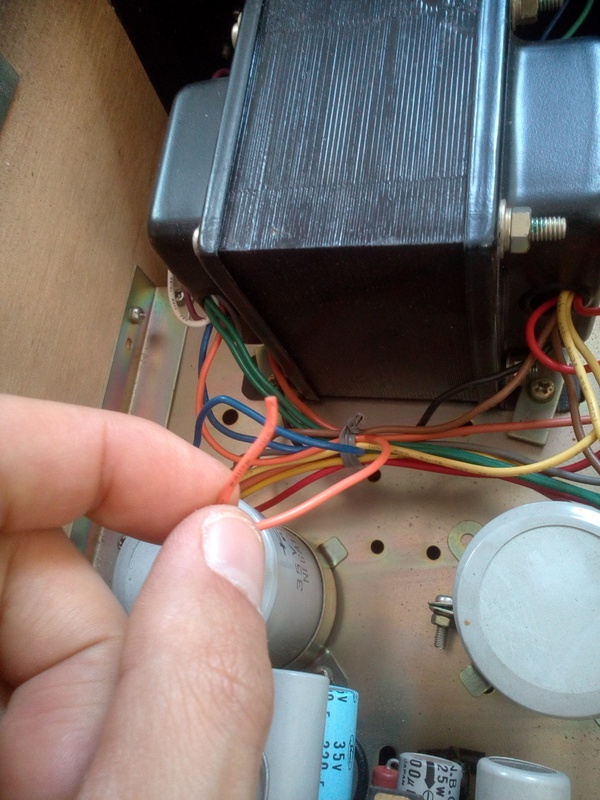

heb deze foto gevonden did is hoe het OG was

[ Voor 46% gewijzigd door scroeffie op 10-06-2021 21:09 ]

[TBTL]

Een elektronicareparateur kan dit prima repareren, maar dat kan niet uit. Reken op 100 euro.

[ Voor 24% gewijzigd door TBTL op 10-06-2021 21:21 ]

[scroeffie]

ken je een betrouwbaar iemand
