Aansluiten van een 7.400W kookplaat op 2 van de 3 fasen

[titotula]

Hallo mede tweakers,

Wellicht heb ik er in al die topics overheen gelezen, hierbij mijn vraag t.b.v. het aansluiten van een 7.400W kookplaat op 2 van de 3 fasen.

Onlangs heb ik een inductiekookplaat gekocht met een aansluitvermogen van 7.400W. De inductiekookplaat kan niet 3 fasen aangesloten worden en dient op 2P+2N aansluiting te worden aangesloten.

Omdat ik een hoofdaansluiting heb van 3X25A en de kookplaat max. 32A zou kunnen trekken, zou de hoofdzekering kunnen afgaan. Ik wil de kookplaat het liefst niet aansluiten op een kookgroep omdat dat niet het verbruik balanceert over de fasen en ook minder is dan de hoofdaansluiting.

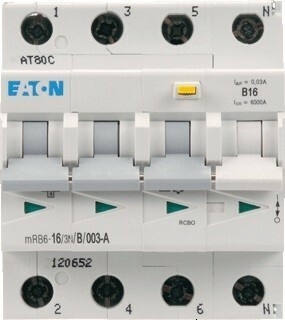

Graag wil ik de kookplaat daarom op 2 van de 3 fasen aansluiten. Daarvoor wil ik de kookplaat aansluiten op een aardlekautomaat 3P+N 16A 30mA, waarvan ik op de plaat alleen 2 van de 3 fasen aansluit. De derde fase sluit ik gewoonweg niet aan op de kookplaat. Volgens mij moet dit in theorie werken, echter wil ik t.a.v. de verzekering weten of dit conform de relevante NEN aansluitvoorschrift ook mag.

Alvast bedankt voor jullie reactie!

Hieronder staat een schematische tekening van de meterkast:



Hieronder staat de tekening van de kast, de belangrijkste grootverbruikers en de zonnepaneel installatie:

[Aiolos]

Dat is gewoon wel 3 fase aansluiten hoor. Alleen heeft je kookplaat er maar 2 nodig, en zo sluit je het dus ook aan.

Sterker: je doet nu dus GEEN 2P+2N. Want je hebt maar 1 N. (en da's prima bij 2 verschillende fasen).
Ik zou overigens die 3e fase wel in de Perilex aansluiten, En dan vervolgens niet richting de kookplaat doortrekken.

Schema van de kookplaat is wellicht ook even handig om te posten, dan kan er bevestigd worden dat het zo kan.

[titotula]

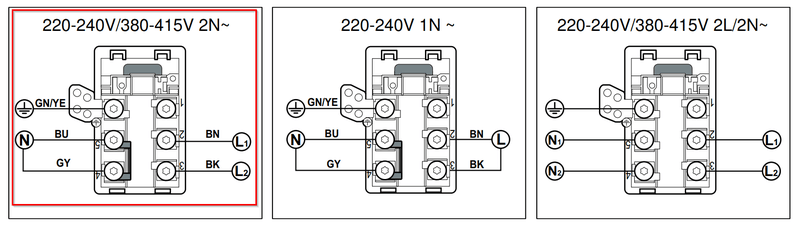

Dit is de aansluitschema van de kookplaat. Als ik je advies goed interpreteer, dan is het aansluiten volgens het linker plaatje.

Daarbij kan ik dus gewoon een 3 fase aardlekautomaat gebruiken, waarvan ik de derde fase gewoon niet aansluit. Is dat correct?

[titotula]

En dit is de bijbehorende schema voor de aansluiting van de kabel op de perilex stekker.

[naftebakje]

Ja, dat is de bedoeling als je 3 fasen binnenkrijgt; een goed idee is om dan de oven in de keuken op de 3e fase te zetten, dan is het netjes verdeeld als je kookt voor 15 man
Bij 3fasig mag de N draad trouwens even "dun" zijn als de 2 fasedraden, door de onderlinge faseverschuiving zal de stroom door deze nooit hoger zijn dan de stroom door de fasedraden loopt (maar niets houdt je tegen om gewoon dubbele N draad te voorzien, het kan ook geen kwaad).

Kleine tip: als je de meter kan uitlezen, kijk dan eens of er verschil in fasespanningen zit. De omvormer van je zonnepanelen slaat uit als de spanning op een fase te hoog oploopt, als de kast toch open moet kan je mss een kring op een andere fase zetten om dat wat gelijker te krijgen.

[titotula]

@naftebakje Ontzettend bedankt voor je antwoord!.

Ik heb de perilex wandcontact doos conform voorschriften 3 fasen bedraad. In de perilex stekker naar de kookplaat toe heb ik de derde fase niet aangesloten en heb de twee aangesloten fasen verdeeld zodat er bij maximaal vermogen het totaal opgenomen vermogen over de 3 fasen netjes verdeeld is. De kookplaat is aangesloten op een 3 fasen aardlekautomaat.

[ Voor 19% gewijzigd door titotula op 03-10-2021 21:31 ]

[decramy]

Overigens heb je je Enphase Envoy alleen achter de hoofdzekering hangen. Het is gewoon een verbruiker en dus moet hij ergens achter hangen. Ik heb m zelf achter het fornuis geknoopt, zodat de panelen alleen een terugleverende groep behouden.
