Aantal vragen over patchrack

[Greatsword]

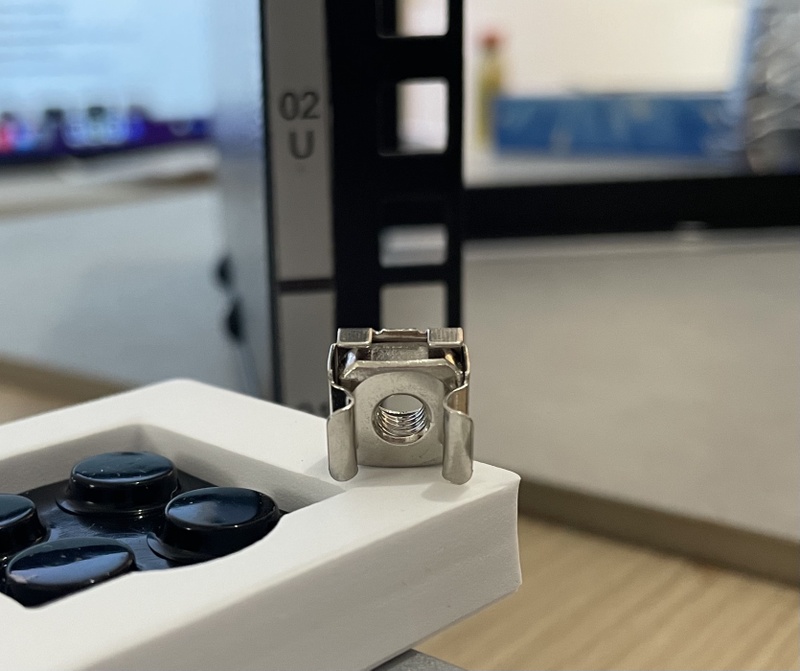

Even een vraagje, hoe heet dit ding en als ik hem in mijn Rack plaats krijg je hem er dan nog uit?

Lijkt heel stug materiaal dat niet echt meebuigt.

Twijfel nog tussen een 4U of 8U rack, dus wil hem er liever nog niet inzetten als ik daarmee straks de lak e.d. beschadig.

[RudolfR]

@Greatsword

Kooimoer

https://duckduckgo.com/?q=kooimoer&ia=web

[Greatsword]

RobertMe schreef op zaterdag 5 juni 2021 @ 17:18:
[...]

Het heet zoals @RudolfR al aangeeft een kooimoer. En in principe klikken die wel vast in de rails, maar moet je ze ook weer los kunnen krijgen door de lipjes in te drukken. Maar toen ik eens wat heb verplaatst zat er een kooimoer tussen waar ik misschien een half uur mee bezig ben geweest om ik meen weer er in te klikken.

Thanks, was net al aan het stoeien en dacht dat ga ik niet doen want anders krijg ik hem er niet meer uit.

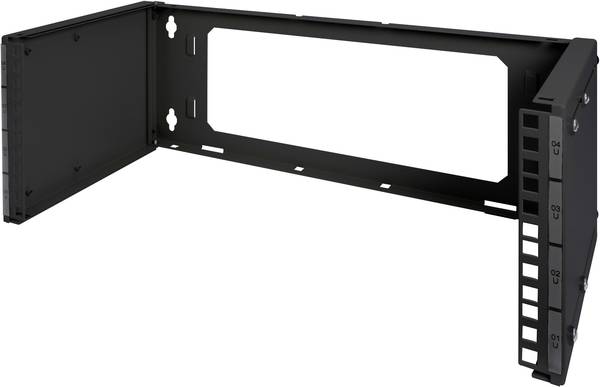

Heb nu net onderstaand rack binnen gekregen, voordeel is dat hij in diepte verstelbaar is.
Hoeven de apparaten trouwens echt alleen maar aan die oortjes te worden vastgezet, niks in het midden of achterkant qua gewicht? Het lijkt zo gevaarlijk/breekbaar.

En is dit de juiste volgorde van monteren van een rack.

• Rack in elkaar schroeven
• Kooimoeren plaatsen
• Monteren in de meterkast
• En dan het rack van onder naar boven vullen?

Ik zat te denken aan de volgende indeling:

• UDM Pro
• Switch 16 PoE
• Patchpaneel
• 19" Stekkerdoos

[ed1703]

RobertMe schreef op zaterdag 5 juni 2021 @ 17:18:
[...]

Het heet zoals @RudolfR al aangeeft een kooimoer. En in principe klikken die wel vast in de rails, maar moet je ze ook weer los kunnen krijgen door de lipjes in te drukken. Maar toen ik eens wat heb verplaatst zat er een kooimoer tussen waar ik misschien een half uur mee bezig ben geweest om ik meen weer er in te klikken.

Daar is dit dus voor, zo hoor je ze ook te bevestigen
https://www.pennelcomonli...tool-SX1100/m-m-6135.aspx

Ook te koop bij bol of een kabel shop.

[Skynett]

ed1703 schreef op zaterdag 5 juni 2021 @ 17:33:
[...]

Daar is dit dus voor, zo hoor je ze ook te bevestigen
https://www.pennelcomonli...tool-SX1100/m-m-6135.aspx

Ook te koop bij bol of een kabel shop.

Superhandig tooltje, gemaakt van verenstaal. Hiermee is het plaatsen van de kooimoeren werkelijk een peulenschil. Vaak zitten ze ook wel in zak met 100 kooimoeren er gewoon bij in. Platte schroevendraaier kan ook als hefboom om het lusje in rack uitsparing te krijgen, maar dit is nog veel makkelijker.

[xbeam]

Skynett schreef op zaterdag 5 juni 2021 @ 18:04:
[...]

Superhandig tooltje, gemaakt van verenstaal. Hiermee is het plaatsen van de kooimoeren werkelijk een peulenschil. Vaak zitten ze ook wel in zak met 100 kooimoeren er gewoon bij in. Platte schroevendraaier kan ook als hefboom om het lusje in rack uitsparing te krijgen, maar dit is nog veel makkelijker.

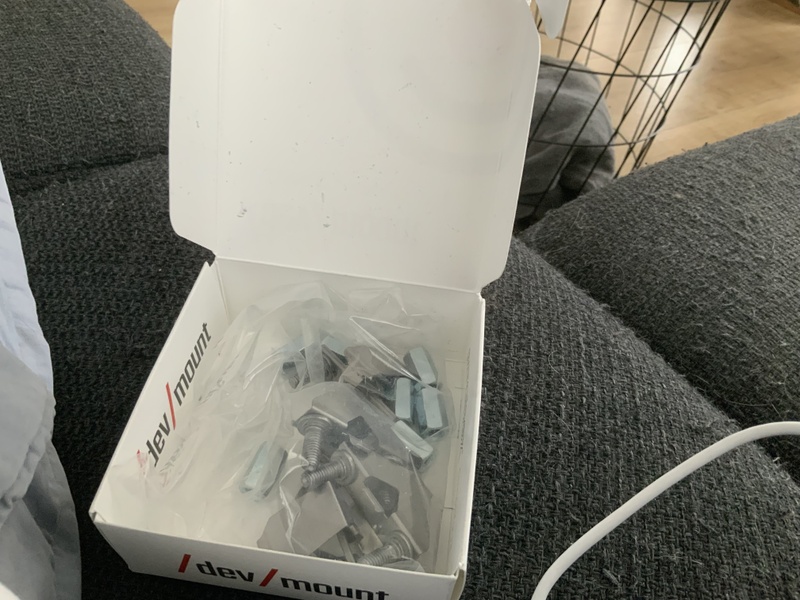

Ik gebruik deze dan heb je al die tooltjes niet nodig
https://patchbox.com/dev-mount-cage-nut/

Kan je in setjes van 2 bestellen (4stuks) dat zijn dus 2 switches voor 1 u heb 2 stuks nodig.

[ Voor 39% gewijzigd door xbeam op 05-06-2021 18:37 ]

[GioStyle]

Greatsword schreef op zaterdag 5 juni 2021 @ 17:30:

Ik zat te denken aan de volgende indeling:

• UDM Pro
• Switch 16 PoE
• Patchpaneel
• 19" Stekkerdoos

[Afbeelding]

Beter draai je de switch en patchpaneel om. Ubiquiti adviseert om minstens 1U ruimte over te laten tussen twee devices.

[xbeam]

GioStyle schreef op zaterdag 5 juni 2021 @ 18:36:
[...]


Beter draai je de switch en patchpaneel om. Ubiquiti adviseert om minstens 1U ruimte over te laten tussen twee devices.

Heb je hier een link van want overal lees ik juiste altijd discussie dat ubnt zelf altijd geen ruimte tussen de devices open laat.

[ Voor 9% gewijzigd door xbeam op 05-06-2021 19:07 ]

[tozzke]

xbeam schreef op zaterdag 5 juni 2021 @ 18:40:
[...]


Heb je hier een link van want overal lees ik juiste discussie dat ubnt zelf altijd geen ruimte tussen de devices open laat. De discussie of dit nu wel of niet moet speelt al jaren met alle merken

Ik geloof niet dat er ooit apparatuur overleden is door een overvloed aan ventilatie. Het is toch gewoon boerenverstand gebruiken?
Geen idee hoe het overigens gesteld is met de warmteproductie van de 19" apparaten van UBNT maar het spul wat ik thuis heb, zijn iig behoorlijke heethoofdjes

[xbeam]

tozzke schreef op zaterdag 5 juni 2021 @ 18:49:
[...]

Ik geloof niet dat er ooit apparatuur overleden is door een overvloed aan ventilatie. Het is toch gewoon boerenverstand gebruiken?
Geen idee hoe het overigens gesteld is met de warmteproductie van de 19" apparaten van UBNT maar het spul wat ik thuis heb, zijn iig behoorlijke heethoofdjes

Ik zeg alleen dat er discussie is of dit nodig is. Dit is hoe ubnt hun eigen mobile patch rack verkoopt met stackable hardware zonder overal een U ruimte tussen te laten.


https://store.ui.com/coll...rt-blank-patch-panel-beta
6U Toolless 24-Port Mini Rack

[ Voor 36% gewijzigd door xbeam op 05-06-2021 19:01 ]

[GioStyle]

xbeam schreef op zaterdag 5 juni 2021 @ 18:40:
[...]


Heb je hier een link van want overal lees ik juiste altijd discussie dat ubnt zelf altijd geen ruimte tussen de devices open laat.

https://dl.ubnt.com/ds/usw_poe_ds

The UniFi PoE Switch features fanless, silent thermal cooling*, so it
can be deployed in areas where fan noise would be distracting.
* Fanless switches must not be stacked.

xbeam schreef op zaterdag 5 juni 2021 @ 18:54:
[...]


Ik zeg alleen dat er discussie is of dit nodig is. Dit is hoe ubnt hun eigen mobile patch rack verkoopt met stackable hardware zonder overal een U ruimte tussen te laten.
[Afbeelding]

https://store.ui.com/coll...rt-blank-patch-panel-beta
6U Toolless 24-Port Mini Rack
[YouTube: How to Assemble: Ubiquiti UniFi Tool-less Mini Rack]

Die rack laat ruimte zien tussen de apparatuur. Met andere woorden de rack is geen 6U hoog, je kan gewoon 6U aan aparaten kwijt. Klein subtiel verschil.

De reden dat je op de website en in pdf's gestapelde apparatuur ziet staan is gewoon afkomstig van de marketingafdeling. Het staat zo 'clean' .

[ Voor 52% gewijzigd door GioStyle op 05-06-2021 19:34 ]
