Geforce 7950 AGP 2 kapotte condensatoren vervangen

[Egbert Jan]

Ik heb een Nvidia Geforce 7950 AGP 512mb van Axle3d Nu heb ik daar 2 kapotte condensatoren op zitten.

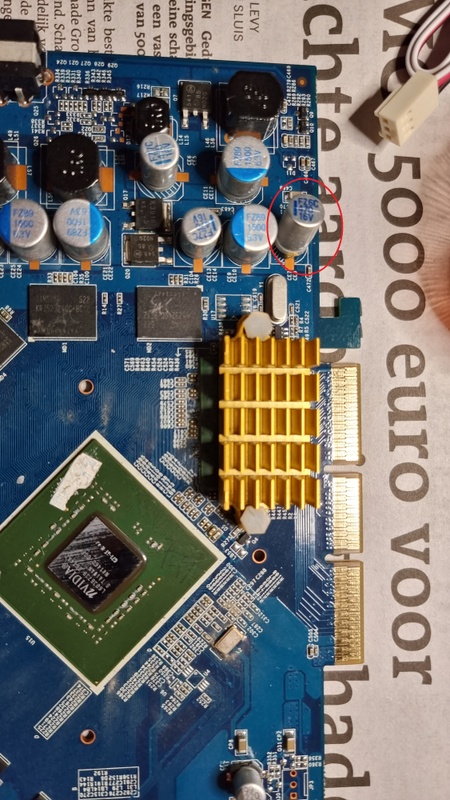

Wie kan mij aan de hand van deze 2 foto's vertellen wat voor condensatoren ik moet hebben om deze 2 te vervangen? Het zijn allebei precies de zelfde condensatoren. De tekst die er op staat is FZ6C , 470 en 16v.
Ik heb zelf het idee dat het om 16v en 470UF gaat. Wat het FZ6C betekent heb ik geen idee van. Wie kan mij wel vertellen wat dat betekent en Wie kan mij vetellen welke condensatoren ik moet kopen?

Als er nog betere foto's nodig zijn laar me even weten dan kan ik die posten.

[ Voor 3% gewijzigd door Egbert Jan op 23-05-2021 22:57 ]

[Damic]

470µF/16V Axiaal SMD

Die FZ6C zal wrs productie datum en lijn ofzo zijn.

https://be.farnell.com/w/...ry-surcharge&sort=P_PRICE je moet alleen dan nog weten welke afmetingen die hebben. Ow en oppassen met die filter, de eerste zijn in volledige reel (500 stuks)

[ Voor 74% gewijzigd door Damic op 23-05-2021 23:23 ]

[Egbert Jan]

Hallo Damic, Het type dat jij hebt aangewezen is een condensator op een zwart voetje. De condensatoren op mijn videokaart hebben niet zo'n voetje. Kun je die door elkaar heen gebruiken?

[popie]

Egbert Jan schreef op maandag 24 mei 2021 @ 12:40:
Hallo Damic, Het type dat jij hebt aangewezen is een condensator op een zwart voetje. De condensatoren op mijn videokaart hebben niet zo'n voetje. Kun je die door elkaar heen gebruiken?

Op de foto zitten ook gewoon soldeer pads voor die caps op de pcb, wel gelijk allemaal vervangen dan die oude caps, er volgen vast meer.

[Egbert Jan]

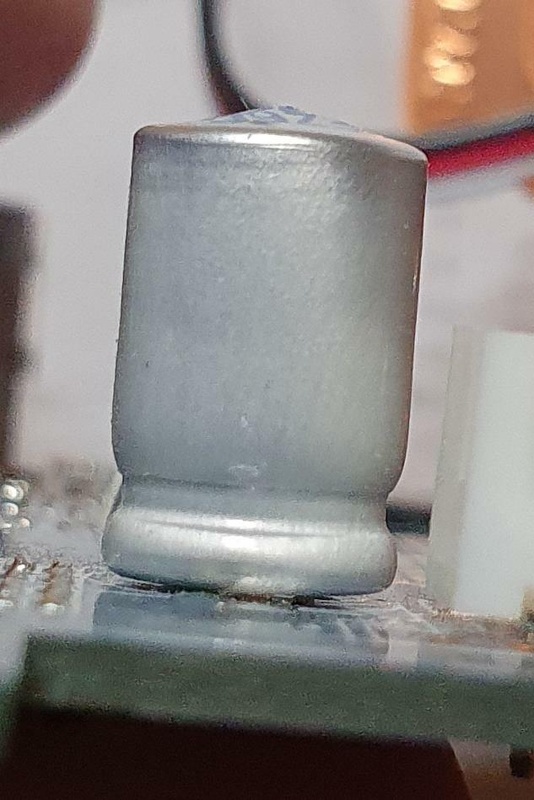

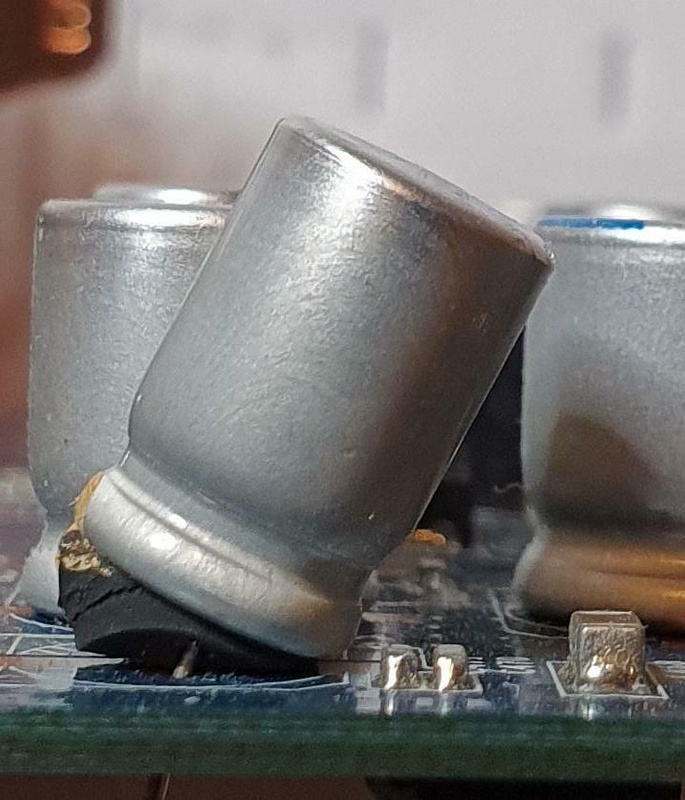

Hier nog twee foto's.

[Damic]

Speelt geen rol, het pcb is voorzien van condensatoren met voet. zie silk screen (print op het pcb)

[Egbert Jan]

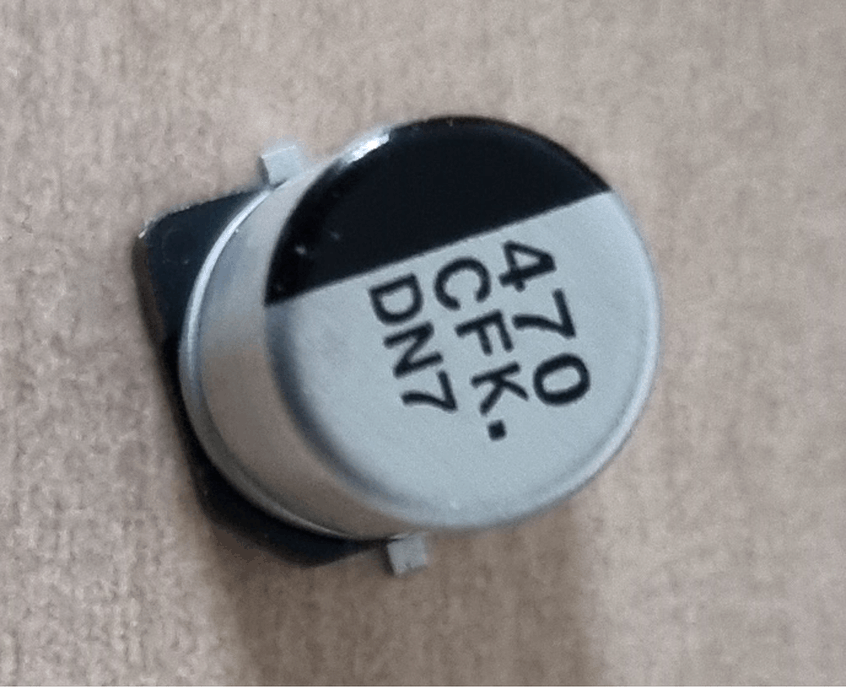

Deze condensatoren kwam ik nog tegen bij mij in huis. Heb deze ooit eens voor een andere videokaart gekocht.





Hier de specs van deze condensatoren

AE Capacitor Case : Radial Can - SMD
Capacitance : 470
Voltage Rating : 16
ESR : -
Product Range : FK Series
Lifetime @ Temperature : 5000 hours @ 105°C
Operating Temperature Min : -55°C
Operating Temperature Max : 105
Ripple Current AC : 600
Diameter : 8
Height : 10.2
Automotive Qualification Standard : AEC-Q200
MSL : -
SVHC : No SVHC (15-Jan-2019)
Capacitance Tolerance : ± 20%
Capacitance Tolerance ± : ± 20%
Capacitor Case Style : Radial Can - SMD

Zouden deze er ook oppassen. Kwa dia meter zijn deze 8mm en die op de kaart zijn ook 8mm, Maar de hoogte van deze is 10mm en die op de kaart 14mm.

[ Voor 34% gewijzigd door Egbert Jan op 24-05-2021 19:54 ]

[deepbass909]

Hoogte is niet van belang, diameter wel (want dat bepaald waar de voetjes uitkomen).
