Wanddoos netwerk vervangen

[Pim1989]

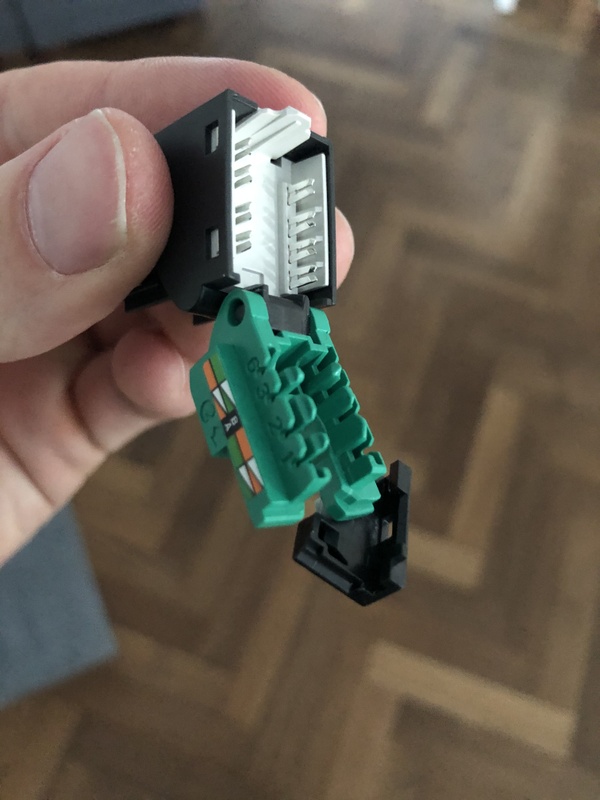

Dag allen, ik hoop dat jullie me kunnen helpen. Ik ben een leek op gebied van elektra. Ik heb een nieuw inzet stuk RJ 45 gekocht, omdat mijn huidige vergeeld/geel was. Vanuit het tv kastje loopt hier een ethernet kabel heen, waarvan het restant van de kabel ondergronds door de kruipruimte loopt en uitkomt in de kelder waar mijn modem staat. Ik heb het bestaande kastje van de muur er dus afgehaald. En ik dacht vervolgens het zelf wel weer aan te kunnen sluiten, maar krijg nu dus geen verbinding met de modem. Ik heb plaatjes bijgevoegd van hoe de bestaande aansluiting eruit ziet. Vervolgens het nieuwe waarin de bestaande gekleurde kabels dus terug geplaatst moeten worden. Enerzijds dus die 8 stuks wit oranje wit groen wit blauw wit bruin. En die andere geel groen rood zwart. Bij laatst genoemde zat de ethernet kabel vanuit de tv op aangesloten. Wie kan mij zeggen waar ze precies in moeten? Die 8 stuks (4x kleur en daaraan 4x een gekoppelde witte) heb ik per kleur en een witte dus in beeld. Maar die gele rode groene zwarte heb ik geen flauw idee hoe ik die moet bevestigen. Ik heb gelezen dat het erin klikken voldoende is waarbij ze door het dicht doen automatisch door dat scherpe ijzer een stukje huls verliezen. In mijn kelder komen ze dan samen ( zie foto) en vanuit daar gaat het naar de modem.

[Zwartoog]

Pim1989 schreef op dinsdag 18 mei 2021 @ 20:41:
Dag allen, ik hoop dat jullie me kunnen helpen. Ik ben een leek op gebied van elektra....

Ik snap er helemaal niets van wat je van plan bent.

Wil je je ISRA-punt door middel van een netwerkkabel verleggen, zodat je je modem niet in de kelder hoeft aan te sluiten maar bij je TV?

[Pim1989]

Zwartoog schreef op dinsdag 18 mei 2021 @ 21:10:
[...]

Ik snap er helemaal niets van wat je van plan bent.

Wil je je ISRA-punt door middel van een netwerkkabel verleggen, zodat je je modem niet in de kelder hoeft aan te sluiten maar bij je TV?

Haha nee. Ik ga niks veranderen. Alleen het frontje verander ik. Het frontje in mijn woonkamer. Maar net als bij een stopcontact moet je dan de bekabeling ook over zetten op het nieuwe. Dus ik verander in feite niks. Alleen het lukt me dus niet die kabeltjes over te zetten op het nieuwe

[Rimco]

@Pim1989 En natuurlijk heb je een foto van de bekabeling in de oude situatie die je met ons kunt delen?

[Zwartoog]

Pim1989 schreef op dinsdag 18 mei 2021 @ 21:33:
[...]


Haha nee. Ik ga niks veranderen. Alleen het frontje verander ik. Het frontje in mijn woonkamer. Maar net als bij een stopcontact moet je dan de bekabeling ook over zetten op het nieuwe. Dus ik verander in feite niks. Alleen het lukt me dus niet die kabeltjes over te zetten op het nieuwe

Maar ik zie 2 kabels: een ethernetkabel (8 aders) en een telefoonkabel (4 aders).

Bij ethernet is de B-standaard gebruikelijk. Dus in die zwarte clip (foto 3) gaat:
6: groen
3: wit-groen
2: oranje
1: wit-oranje

en in foto 4:
5: wit-blauw
4: blauw
8: bruin
7: wit-bruin

en dat aan beide kanten van de kabel. De nummers corresponeren op hun beurt weer met de pinnen in de RJ45 stekker.

Wat je met die telefoonkabel wilt, moet je nog eens uitleggen. Ook verlengen, maar dan via RJ45 ipv RJ11?

Dan sluit je deze kleuren op de juiste nummers aan die op de zijkant staan. In jouw geval:
3: zwart
4: rood
5: groen
6: geel

(zie https://www.timtip.nl/artikel/rj11-aansluiten-telefoonkabel/)

Voor telefoon worden tegenwoordig alleen de binnenste twee (pin 4 en 5) gebruikt.

Edit: oeps, had de RJ11 nummering gebruikt voor de RJ45. Nu aangepast.

[ Voor 3% gewijzigd door Zwartoog op 18-05-2021 21:52 ]

[Pim1989]

Zwartoog schreef op dinsdag 18 mei 2021 @ 21:43:
[...]

Maar ik zie 2 kabels: een ethernetkabel (8 aders) en een telefoonkabel (4 aders).

Bij ethernet is de B-standaard gebruikelijk. Dus in die zwarte clip (foto 3) gaat:
6: groen
3: wit-groen
2: oranje
1: wit-oranje

en in foto 4:
5: wit-blauw
4: blauw
8: bruin
7: wit-bruin

en dat aan beide kanten van de kabel. De nummers corresponeren op hun beurt weer met de pinnen in de RJ45 stekker.

Wat je met die telefoonkabel wilt, moet je nog eens uitleggen. Ook verlengen, maar dan via RJ45 ipv RJ11?

Dan sluit je deze kleuren op de juiste nummers aan die op de zijkant staan. In jouw geval:
3: zwart
4: rood
5: groen
6: geel

(zie https://www.timtip.nl/artikel/rj11-aansluiten-telefoonkabel/)

Voor telefoon worden tegenwoordig alleen de binnenste twee (pin 4 en 5) gebruikt.

Edit: oeps, had de RJ11 nummering gebruikt voor de RJ45. Nu aangepast.

Dank voor je reactie! Ik ga er morgen ff naar kijken. Wat betreft die telefoon kabel, ik heb geen flauw idee, zo zat het momenteel, ik heb er geen verstand van. Dus wil het liefst gewoon die nieuwe weer terug aansluiten, dat het weer werkt zoals normaal.

[Pim1989]

Rimco schreef op dinsdag 18 mei 2021 @ 21:43:
@Pim1989 En natuurlijk heb je een foto van de bekabeling in de oude situatie die je met ons kunt delen?

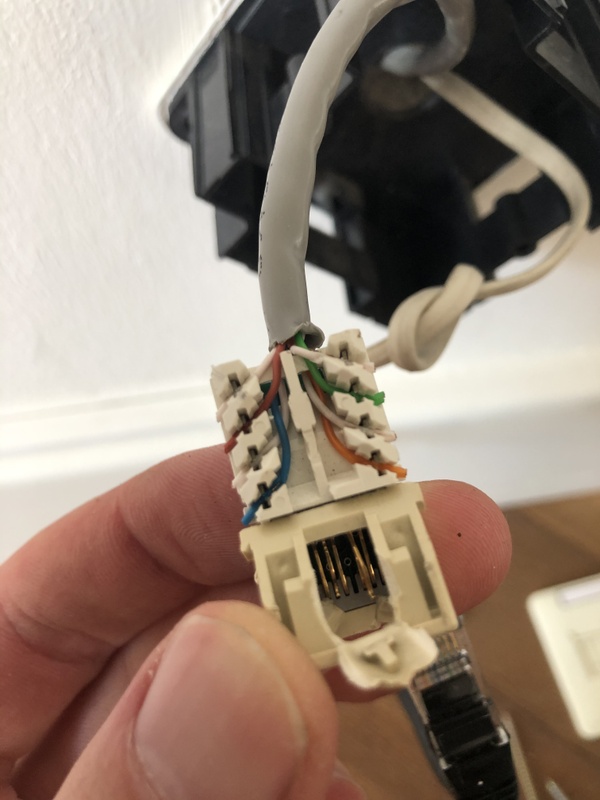

Ja die had ik al gestuurd. Dit is de oude bekaling:






En hierin moet ik het overzetten. Het deze 2x:

[Zwartoog]

@Pim1989 Ok, nou snap ik wat je van plan was

Principe blijft hetzelfde: dezelfde nummering aanhouden dan als dat je op de oude clips had.

[Pim1989]

Zwartoog schreef op dinsdag 18 mei 2021 @ 22:25:
@Pim1989 Ok, nou snap ik wat je van plan was

Principe blijft hetzelfde: dezelfde nummering aanhouden dan als dat je op de oude clips had.

Het werkt nu! Dus dank! Echter flikkert het beeld nu een beetje. Ik heb de bedrading netjes erin gedaan. Waar kan dit aan liggen weet je dat toevallig? Moet ik de draden dan toch een klein beetje strippen? Dat de connectie nu niet goed wordt doorgegeven ofzo?

[timovd]

Keystone niet strippen. Heb je een kabeltester? Eventueel met een multimeter pinnetje voor pinnetje controleren (met een netwerkkabel weer terug naar de andere kant, zodat je de twee uiteinden weer dicht bij elkaar hebt).

[Voederbietel]

De platte kabel (soepel) is niet geschikt voor gebruik in een keystone.
Ik weet niet hoe deze kabel aan de andere kant aangesloten zit, maar misschien is het mogelijk om deze te vervangen door een Cat5e kabel. (Met vaste kern uiteraard.)

[Zwartoog]

Pim1989 schreef op woensdag 19 mei 2021 @ 09:00:
[...]


Het werkt nu! Dus dank! Echter flikkert het beeld nu een beetje. Ik heb de bedrading netjes erin gedaan. Waar kan dit aan liggen weet je dat toevallig? Moet ik de draden dan toch een klein beetje strippen? Dat de connectie nu niet goed wordt doorgegeven ofzo?

Mooi!

Ik betwijfel of een flikkerend beeld een sympotoom is van slechte netwerkbekabeling. Als je verbinding slecht is, neemt de bandbreedte af, of hapert het beeld, of geeft veel artefacten. Kun je altijd testen door even je TV met een andere kabel aan te sluiten.

Als je geen kabeltester hebt, kun je ook je laptop/computer even aansluiten, en dan een iperf testje naar een andere computer in je netwerk. Geeft meer informatie dan een goedkope kabeltester

[Zwartoog]

@Pim1989 is het nog gelukt?

[Pim1989]

Zwartoog schreef op zaterdag 22 mei 2021 @ 23:15:
@Pim1989 is het nog gelukt?

Yes! Het beeld is normaal nu, was alleen in het begin wat schokkerig. Werkt perfect nu:) thanks:)
