FS8205A mosfets aan 3.3v van een ESP8266

[leecher]

Ik wilde wat PCB's gaan bestellen bij JLPCB met hun smt service. Op de PCB zit een ESP8266 die ik de 3.3v wil laten schakelen om dingen aan en uit te zetten om batterij te besparen als hij in slaapstand gaat. Nu heb ik daar eerder een BC547 in TO-92 behuizing voor gebruikt wat prima werkte, maar op de PCB heb ik voor de batterijbescherming oa een FS8205A zitten. Het leek me wel aardig om de BC547 te vervangen voor wat anders zodat ik die niet met de hand erop hoef te solderen.

Ik ben hier niet helemaal in thuis maar volgens mij zijn dat gewoon twee aan elkaar geplakte N-channel mosfets. Zou ik die op deze manier aan twee pinnen van de ESP8266 kunnen hangen en daar wat mee kunnen schakelen, of zie ik wat over het hoofd?

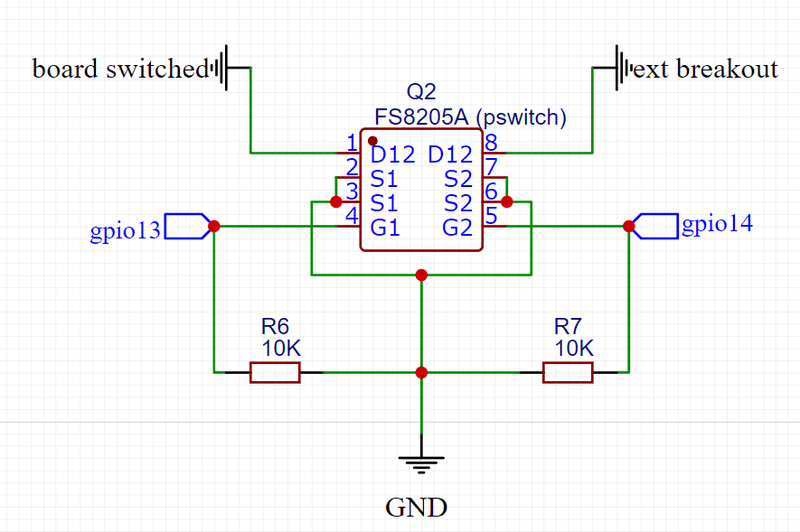

Wat ik in gedachten had:

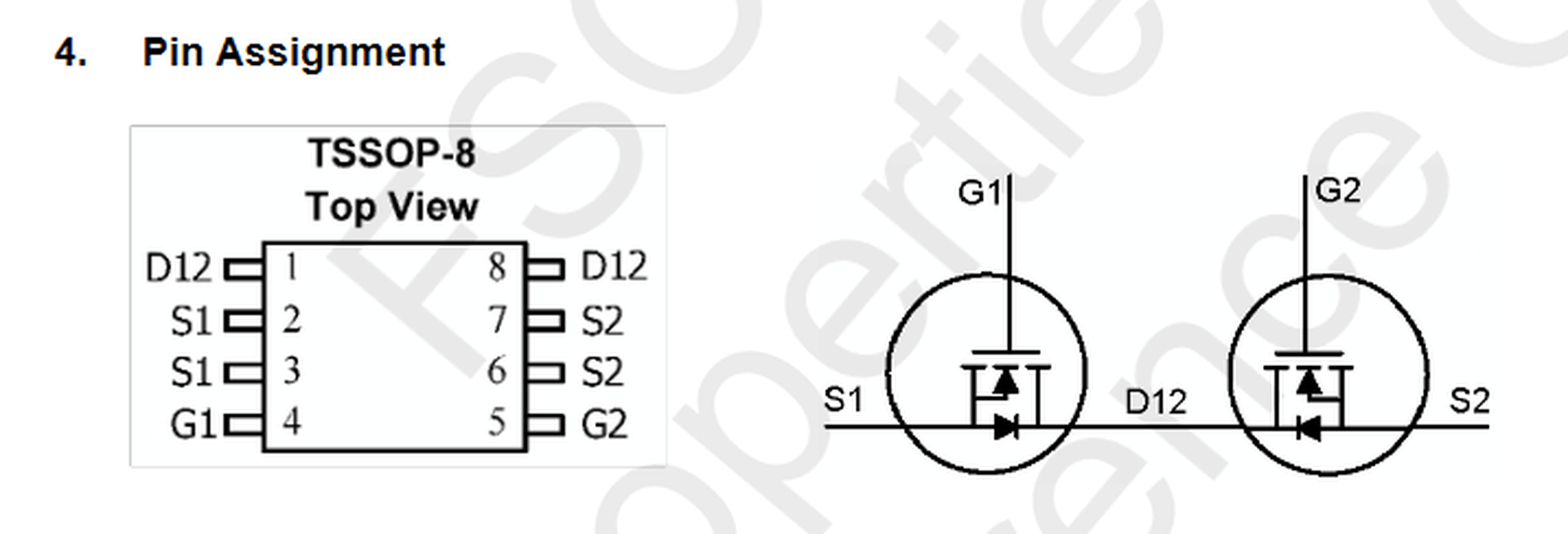

uit de datasheet:

[jeroen3]

N channels mosfets gaan aan bij een positieve gate source spanning. In de datasheet beschreven als Vgs.

De linker fet dus een spanning tussen s1 en g1. De rechter fet dus een spanning tussen s2 en g2.

Normaal gesproken is deze topologie voor solid state switches. Want de diodes blokkeren beide kanten op, en je schakelt van s1 naar s2, of andersom. Hang van je gate driving af.
Nou, die manier kan niet zomaar met een esp32 want je moet dan Vs2+3.3v maken voor Vg2.

Maar jij gebruikt d12 als common, en zet de fets parallel door beide sources aan gnd te hangen. Je kunt hiermee low side (naar ground) schakelen. En deze fet is geschikt voor 3.3 v V gate drive.

[Damic]

Dat is een rare dubbelen mosfet.

De drains hangen aan elkaar wat er dus voor zorgt dat je die eigenlijk niet kunt gebruiken. Volgens mij is je schema verkeerd. Zit er in die ds normaal geen voorbeeld schema?

Ik kwam nl de volgende schema's tegen wat logischer is

[leecher]

Damic schreef op donderdag 13 mei 2021 @ 16:18:
Volgens mij is je schema verkeerd.

Ja, dat zal zo te lezen doet het ding niet wat ik dacht dat het doet en kan ik het beter bij mijn vertrouwde BC547 houden.

[Damic]

Of een gewone simpele cheap ass smd mosfet

[memphis]

De genoemde FET zie je veel op Li-Ion protector bordjes, de constructie is inderdaad dat het in 2 richtingen spanning kan verwerken.

In het geval van een BC547 lijkt mij een FET toch een betere keuze voor batterijbesparing. Als de BC547 met de emitter aan de GND zit kan je gewoon een N-channel FET in de plaats zetten. Zit die met de collector aan de plus zal je een P-channel FET moten gebruiken en die inverted aansturen.

[Septillion]

leecher schreef op donderdag 13 mei 2021 @ 15:55:
[...] om dingen aan en uit te zetten om batterij te besparen als hij in slaapstand gaat.

Kan je beter eerst eens de datasheet openen en kijken wat het werkelijke verbruik van die sensor is en of de sensor ook niet gewoon een sleep kent. Veel makkelijker voor je de phantom power rabbit hole in duikt. Kortweg, als je de spanning van een sensor haalt moet je er zeker van zijn dat er niet nog een weg via de datapinnen is, dat vinden chips/sensoren niet leuk. Zeker als je ook nog eens overweegt een BJT (die je dus stroom moet voeren = vermogen opstoken) te gebruiken.

PS. Alleen evil personen plaatsen een GND symbool niet naar beneden en gebruiken hem niet voor GND

[leecher]

@Septillion

ik probeer een beetje rekening te houden met de hollow earth theory mensen door af en toe de GND in een andere richting te tekenen
