ASUS TUF Gaming B560-PLUS WIFI aansluiten op voeding?

[waterfles]

Dag Twakers,


Ik ben bezig om een desktop in elkaar te zetten. Ik loop tegen een issue aan. Ik heb o.a. een :

• ASUS TUF Gaming B560-PLUS WIFI
• MSI MPG A750GF

De CPU voedingskabel (8pins) meegeleverd bij de voeding, krijg ik niet aangesloten op het moederbord. Als ik Google, dan zie ik dat op het moederbord een procool connector. Heeft 1 van jullie enig idee, hoe ik de moederbord kan aansluiten op de voeding?

[Uszka]

Het zijn allemaal standaard connectoren dus het moet passen. Waarschijnlijk zit er een fout bij de monteur.
De CPU connector die in het moederbord gaat is een 4+4 pins die tezamen een 8 pins vormen. De vaste 8 pins gaat in de voeding. Heb je dat op die manier gedaan of heb je de kabel omgedraaid dat je de 4+4 pins in de voeding probeert te steken en de fixed 8 pins in het moederbord?

[waterfles]

Uszka schreef op vrijdag 30 april 2021 @ 13:43:
Het zijn allemaal standaard connectoren dus het moet passen. Waarschijnlijk zit er een fout bij de monteur.
De CPU connector die in het moederbord gaat is een 4+4 pins die tezamen een 8 pins vormen. De vaste 8 pins gaat in de voeding. Heb je dat op die manier gedaan of heb je de kabel omgedraaid dat je de 4+4 pins in de voeding probeert te steken en de fixed 8 pins in het moederbord?

Klopt, dat was mijn eerste fout.

Ik heb het even uitgetekend. Dan blijkt dat de 4+4 connector. Ook niet in z'n geheel past in het moederbord. Moet ik deze connector dan splitsen en alleen 4 pins aansluiten op het moederbord?

[Uszka]

Beiden moeten aangesloten worden. Als de 4+4 pin niet in het moederbord past dan doe je iets fout. De connector moet met het borglipje naar boven.

[waterfles]

Hmm dat gaat niet lukken. Ik heb even twee foto's toegevoegd.

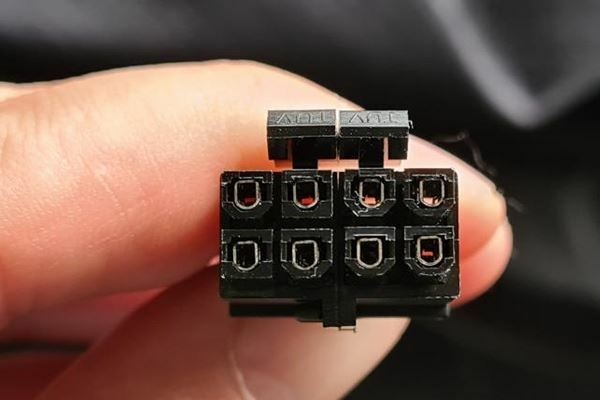

Kabel

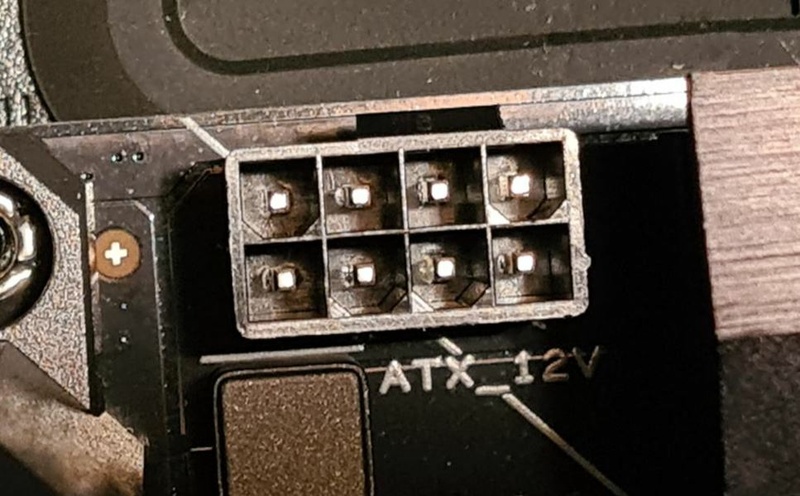

Moederbord

[rdejongjr]

Lipje naar boven en het past prima?
(6kant past prima in het vierkante gat, andersom echter niet)

[waterfles]

rdejongjr schreef op vrijdag 30 april 2021 @ 14:24:
Lipje naar boven en het past prima?
(6kant past prima in het vierkante gat, andersom echter niet)

Thnx. Inmiddels kabel kunnen aansluiten.

Nu stuit ik op een ander probleem. Ik heb geen beeld. Maar eens uitzoeken wat daar het issue is.

[Uszka]

Rest van de onderdelen? Cpu, ram, videokaart.

[waterfles]

Uszka schreef op vrijdag 30 april 2021 @ 17:59:
Rest van de onderdelen? Cpu, ram, videokaart.

Dit zijn de rest van de onderdelen:

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i7-11700 Boxed	€ 329,-	€ 329,-
1	Moederborden	ASUS TUF Gaming B560-PLUS WIFI	€ 159,90	€ 159,90
1	Behuizingen	Fractal Design Meshify 2 Compact Black Solid	€ 96,-	€ 96,-
1	Processorkoeling	Enermax ETS-T50 AXE	€ 43,99	€ 43,99
1	Geheugen intern	Crucial Ballistix BL2K16G32C16U4B	€ 176,78	€ 176,78
1	Voedingen	MSI MPG A750GF	€ 109,-	€ 109,-
1	Solid state drives	Kingston A2000 1TB	€ 97,50	€ 97,50
Bekijk collectie Importeer producten			Totaal	€ 1.012,17

[Uszka]

Niet toevallig een 10700F gekocht?

Hoe de monitor aangesloten op het moederbord?

Geheugen in slot A2 en B2?

[waterfles]

Uszka schreef op vrijdag 30 april 2021 @ 18:43:
Niet toevallig een 10700F gekocht?

Hoe de monitor aangesloten op het moederbord?

Geheugen in slot A2 en B2?

Ik ben inmiddels een stap verder.
Geheugen zit zoals je beschrijft in A2 en B2 (zoals in de moederbord handleiding ook staat beschreven).

Ik heb nu de ram uit B2 gehaald. En nu heb ik beeld.

Heb jij enig idee, wat ik nu met de andere RAM aan moed?

[Uszka]

Probeer die andere module eens in A2. Misschien dat die defect is.

[waterfles]

Uszka schreef op vrijdag 30 april 2021 @ 19:24:
Probeer die andere module eens in A2. Misschien dat die defect is.

Helaas. Ik heb van alles wat geprobeerd nu. Maar is helaas weer geen beeld. Is RAM wel compatible?

[Uszka]

Dat RAM is compatibel.

Bedoel je dat de 2e module het niet doet in A2?

[waterfles]

Uszka schreef op vrijdag 30 april 2021 @ 20:29:
Dat RAM is compatibel.

Bedoel je dat de 2e module het niet doet in A2?

Inmiddels werkt de computer.

Via een omweg is het gelukt. Moest uit eindelijk XMP aanzetten. Nu start de computer met beiden RAMs. Bedankt voor het meedenken .
