Beste tweakers,

Na het aandachtig lezen van allerlei topics over verschillende onderwerpen heb ik mijn zinnen gezet op het zelf plaatsen van zonnepanelen. Ook de betonschans ga ik zelf maken, na het uitvoerig lezen op deze website van mede tweakers hoe zij dit voor elkaar gekregen hebben

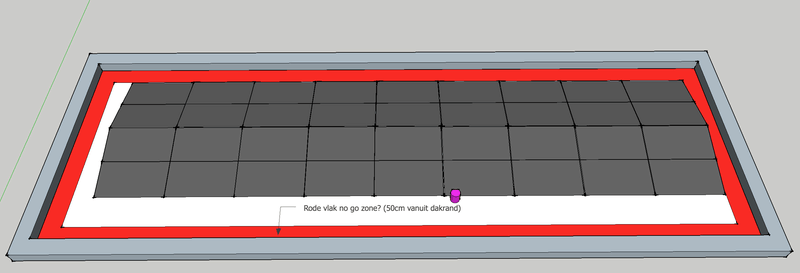

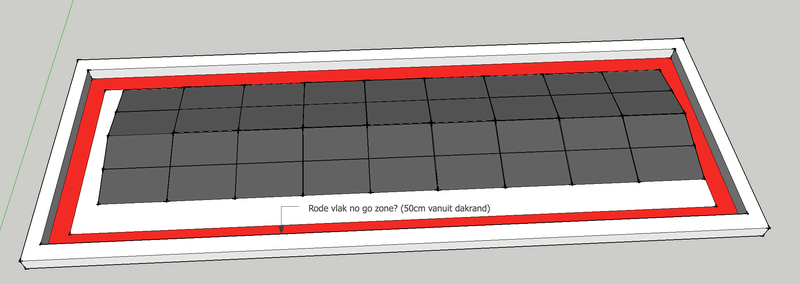

Foto's;

\o_



Schaduw = > nihil, platdak 6,3mtr hoog. Geen hoge bomen / gebouwen die voor schaduwval zorgen.

Jaarverbruik => Tsja beste schatiing, i.c.m. 2 warmtepompen, 1 voor hete-lucht verwarming / koeling, 1 voor warm water, pas sinds augustus 2020 ingetrokken in de woning. Ik schat +- 9000Kwh

Huidige elektra aansluiting => Het gaat zich om een nieuwbouwwoning, dus 3x25 ampere aansluiting.


Nu dan de grote vraag, ik heb de volgende set in gedachte;

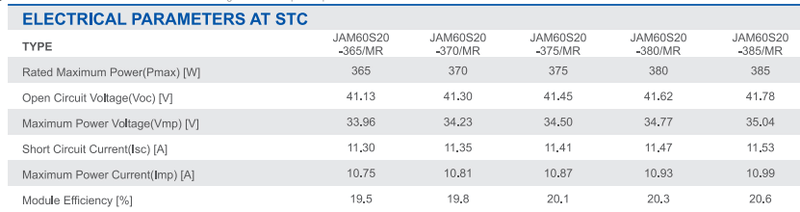

PV Panelen 22 x Ja-Solar JAM60S20 380 MR 380WP (theoretisch vermogen 8360*.9=7524 Kwh)
Omvormer Growatt 7000TL3-S 3 Fase of de 8000 TL3-S 3 Fase


Ik wil dan 2 strings aanleggen van ieder 11 panelen, echter wil ik in eerste instantie maar 1 string aanleggen van 11 panelen, om deze later uit te breiden met nog eens 11 panelen.

Wat is jullie mening / gedachte over dit?

Alvast bedankt! _/-

[ Voor 45% gewijzigd door ChrisBK op 29-04-2021 16:20 . Reden: Aangepast n.a.v. "Tips bij openen offerte topic zonnepanelen" ]

[AUijtdehaag]

Kun je niet meer panelen kwijt in oost/west?

Zo maar dan met de ruggetjes tegen elkaar.





Hoe ga je het doen met de Btw aangifte teruggave in 2x aankoop?

[ChrisBK]

@ AUijtdehaag

Dat is inderdaad een optie die ik bekeken had, echter kom ik dan ook op een dubbele oost-west opstelling uit. Dus in principe ook 4 panelen op de breedte van mijn dank. Aangezien mijn dak bijna pal zuid ligt, dacht ik dat dit dan de betere oplossing was?

Over BTW teruggave, ja daar had ik inderdaad niet aan gedacht, dat mag pas na 3 jaar weer (las ik ergens op het forum).

Ik moet eerlijk bekennen dat het allemaal nieuwe materie voor me is, maar ik ben niet bang om het zelf te gaan doen

[Gerco-M]

Zie suggestie van @AUijtdehaag
Als je meer panelen kwijt kan, altijd doen!
En met een oost / west opstelling heb je ook nog eens een betere spreiding over de dag zodat je er gewoon meer zelf aan hebt, en later op de dag ook nog genoeg vermogen hebt om zelf te gebruiken.

Het ligt een beetje aan je eigen thuis situatie, maar ben jij in de zomer smiddags om 2 uur 7000 watt nodig voor iets dat je doet? Als dat niet zo is, heb je meer baat bij spreiding. En met meer panelen krijg je toch dezelfde jaaropbrengst zodat het nu met salderen nog steeds op hetzelfde neerkomt. En door de spreiding heb je na salderen een hoger percentage eigen gebruik wat dus ook nog aardig wat meer opleverd!

Ja je kan best nu 1 string doen en dan later er nog een bij leggen. Als je het kwa omvormer en ruimte en aanleg al voorbereid dan moet dat wel goed lukken.

[ChrisBK]

@ Gerco M & Auijtdehaag

Daar had ik inderdaad nog niet over nagedacht betere spreiding van vermogen over de dag.

Ik zal eens aan de slag gaan met wat tekenen

Groet,

[ChrisBK]

@ Gerco M & Auijtdehaag

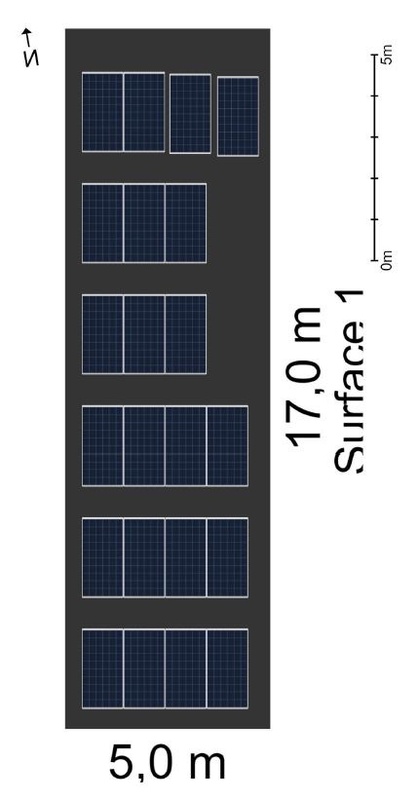

Nou ben ermee aan de slag gegaan... Verrekt, er passen er beduidend meer op! (36!) Dank u wel

Nu dan het volgende "Dilemma";
9000 Kwh (theoretisch jaarverbruik) staat gelijk aan 10000 Wp aan zonnenpanelen.

Dan kom ik uit op het volgende;
26*380Wp= 9880Wp

Zou deze omvormer dan het beste resultaat geven? Met in acht name dat ik het ga opdelen in 2 strings, en over 2 periodes van aanleg.

https://www.stralendgroen.nl/product/growatt-9000-tl3-x/
of
https://www.stralendgroen...owatt-10000-tl3-x-3-fase/

Qua piekvermogen kunnen ze beide meer hebben, maar ze toppen dus af op 1000Wp verschil. Ga ik dat merken? Of zeggen jullie, pak de iets grotere voor als je later wilt bijplaatsen zonder problemen?

Ik geloof dat 1 string met opstartvermogen e.d. geen probleem zou moeten zijn toch?

Alvast bedankt voor jullie input!!

[AUijtdehaag]

Hoe hoog zijn de randen?

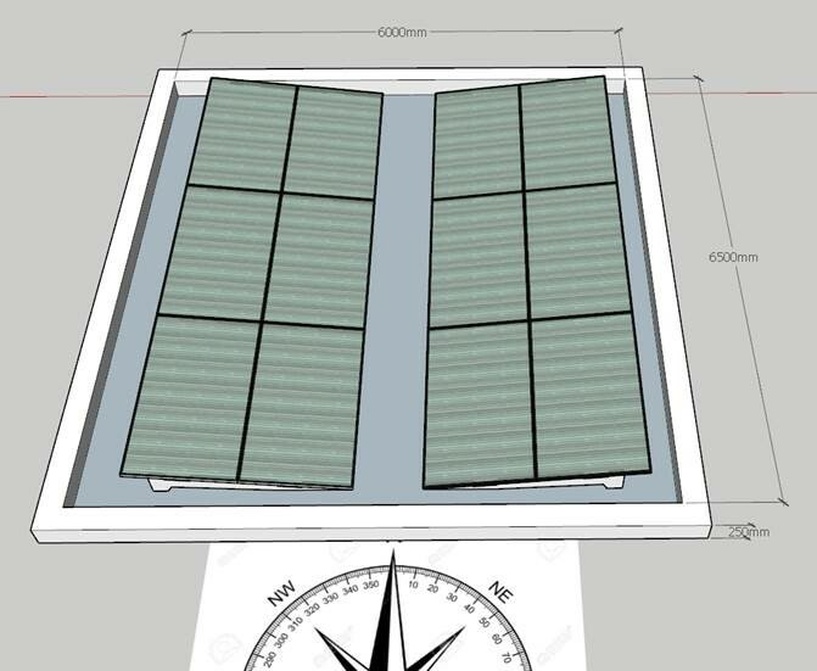

Anders kun je ze ook nog andersom leggen (zoals uit mijn 1e tekening)

Ik zou het gewoon meteen volleggen met een wat goedkoper paneeltje.
https://blijmetzonnepanel...-tsm-335de06m-08ii-335wp/
36 = 2x 18 is een perfecte Vmpp voor een 3-fase omvormer.
Maar had je geen pijpjes nog?

Als je wilt kan ik het wel invullen in sunnydesignweb voor je.
Maar kan je zelf ook eventueel.
https://www.sunnydesignweb.com/sdweb/#/
Kies rode knopje nieuw project
Vul lokatie in en dan handmatige planning kiezen.

Dan zoek je het paneel op en selecteer de 3-fase omvormers.
12060 Wp kan op een SMA 10.0
Zelfs polystring is mogelijk (2 stringen op 1 ingang) en dan heb je nog een ingang vrij voor de uitbreiding

Je kan die zelf ook loggen met:
- SBFspot
- Node-red (webconnect)
- Node-red (Modbus TCP/IP)

https://snapshot.raintank...9qExO7J55zbWYelP4mKeQk871

En nog even 5+5 jr garantie claimen
https://www.sma-benelux.com/extra-5y-garantie.html

[ Voor 33% gewijzigd door AUijtdehaag op 30-04-2021 17:34 ]

[Gerco-M]

Heel mooi dat het puzzelen gelukt is! Hoe meer panelen hoe beter natuurlijk.
Als het totaal aan Wp maar maximaal is, en de spreiding natuurlijk.

En ja je kan net zo goed goedkopere panelen nemen hoor, er zit zo weinig verschil in tegenwoordig.

Ik zou me zeker niet druk maken over aftopping, dat zie je minder dan 1% van het jaar.
Het ligt meer aan het prijsverschil, en andere specificaties als die anders zijn, max Wp en voltage per string en dergelijke. Dat je wel kan uitbreiden wat je noemde.

[ChrisBK]

@ Gerco M & Auijtdehaag

Ik denk dat ik ze inderdaad beter andersom kan leggen, pijpje voor doorvoer kabels even ingetekend (+-30cm hoog, 2x 45 graden bocht erop)



Dakopstand is 30cm hoog.

Dan komt het nieuwe rekenwerk, ik ga het uiteindelijk helemaal vol leggen met max Wp. Dus dan maar eventueel "verlies" door geen BTW teruggaaf voor lief nemen.

Eerste string 14 panelen a 380wp, aangesloten op een Growatt 9000 of 10000. Welke adviseren jullie om uiteindelijk maximaal rendement eruit te halen? (zie hieronder screenshot's datasheets)









Ik zit voornamelijk met waar ik op moet letten op de datasheets?

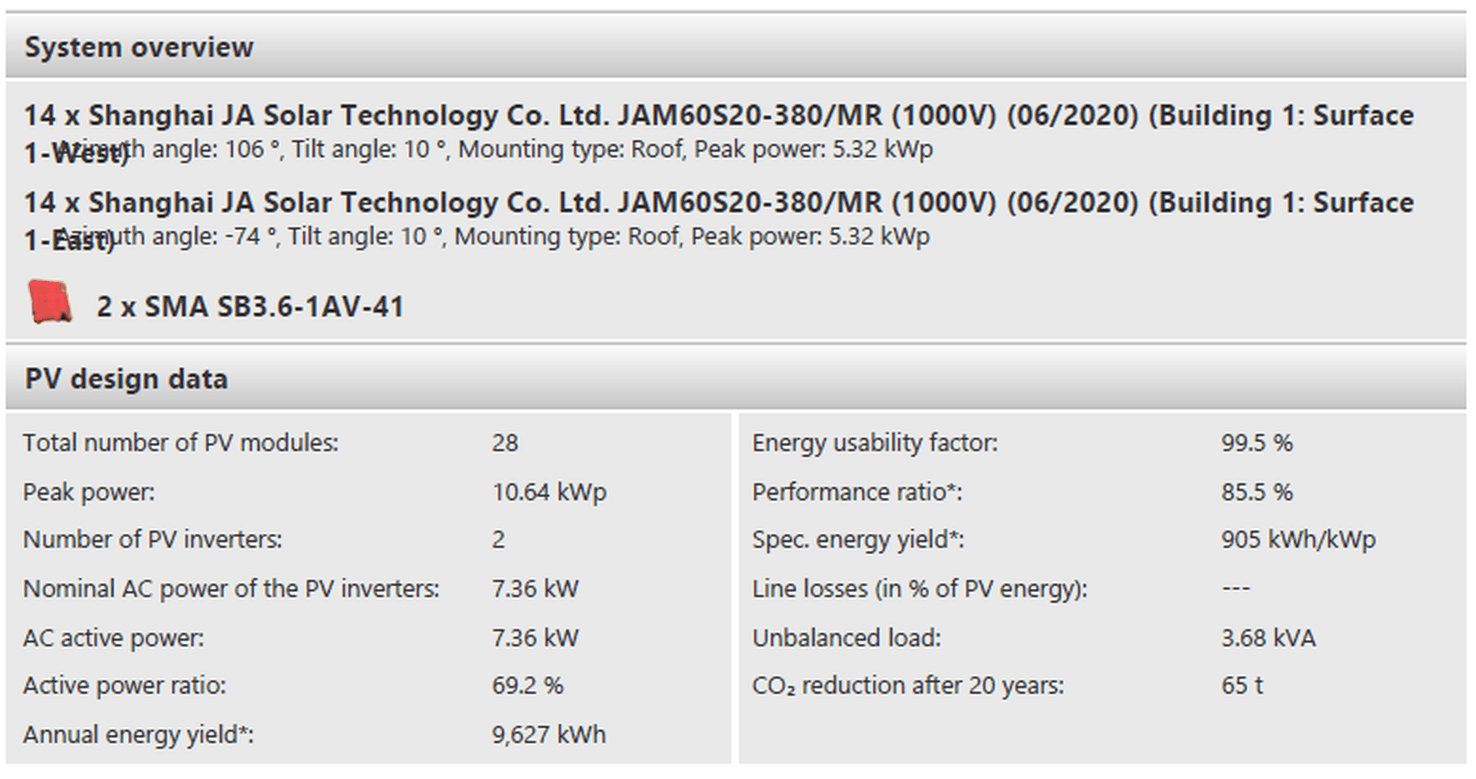

Ook heb ik nog even lopen stoeien met https://www.sunnydesignweb.com/sdweb/#/
Echter komt daar uit dat ik 2 omvormers moet nemen a 5.0Kw?



Uw input is van harte welkom! En ook wil ik jullie beide nogmaals danken voor de reacties dusver!

Groet

[ChrisBK]

*Edit*
Andere suggesties voor omvormers zijn ook welkom! Ik vind Growatt met name aantrekkelijk vanwege veel wp aansluiten voor relatief lage aanschafkosten. Echter lees ik op het forum dat uitlezen en “veiligheid een beetje een drama is.... 🤔

[Gerco-M]

Nou de belangrijkste factor in verschil tussen de omvormers zie ik hier niet eens staan, en dat is de prijs

Totaal Wp vermogen wat je noemde is 9880 Wp en dan is een 8k omvormer in principe al voldoende. Die heeft iets aftopping, dus als je die laatste 1% jaaropbrengst ook wil kan je investeren in een grotere omvormer. Zelden rendabel maar als je max opbrengst wilt kan je het doen.
Dus ik zou niet de 9k of 10k nemen. Tenzij je later kwa panelen serieus boven de 10k Wp wil komen. Maar het ligt dus ook aan het prijsverschil. Als het een paar tientjes is kan het misschien wel interessant zijn om een grotere te nemen.

Kwa andere variabelen wat betreft opstart spanning en dergelijke is praktisch of zelfs helemaal gelijk voor zover ik het nu zie.

Ja op zich zijn Growatt wel degelijke omvormers wat ik lees, en kwa monitoring ligt het er aan wat je belangrijk vind. Als je gewoon standaard uitlezing al mooi vind dan komt het vast goed. Ook kan je altijd nog via de meterkast een Kwh meter / Youless plaatsen voor betere stats. Mijn Huawei omvormers hebben vrij slechte monitoring dus ik heb via deze Kwh meters / Youless nu wel prachtige monitoring zonder daar een andere veel duurdere omvormer voor te hoeven nemen.

[ Voor 23% gewijzigd door Gerco-M op 01-05-2021 17:23 ]

[AUijtdehaag]

Gerco-M schreef op zaterdag 1 mei 2021 @ 17:21:
Nou de belangrijkste factor in verschil tussen de omvormers zie ik hier niet eens staan, en dat is de prijs

[...]
Mijn Huawei omvormers hebben vrij slechte monitoring dus ik heb via deze Kwh meters / Youless nu wel prachtige monitoring zonder daar een andere veel duurdere omvormer voor te hoeven nemen.

Huawei 8K 1589 euro
Youless : 79 euro
kWh meter: 53 euro
Totaal: 1721 euro
https://blijmetzonnepanel...ei-sun2000-8ktl-m1-8000w/

SMA 8K 1677 euro
https://www.winkelman-zon...8kw-3-fasen-omvormer.html

Ik denk dat het verstandiger is dan de "goedkopere" SMA te nemen, waarbij je ook AC spanning en alle DC kan loggen.

@ChrisBK Je kan de 1-fase omvormers uitvinken in sunnydesign, dan krijg je alleen de 3-fase omvormers
Maar 28x 380 Wp = 8K 3-fase omvormer bij oost/west.

Ik zou toch eens kijken of je ze dan niet beter zo \ / kan monteren ipv zo / \
Met 7 graden dual betonvoeten zit je net onder de 30 cm denk ik incl dikte paneel en heb je geen last van schaduw van rand of doorvoer..

[ Voor 53% gewijzigd door AUijtdehaag op 01-05-2021 18:42 ]
