Custom backplate voor Inno3D's 1060 Twin X2

[JSande]

Hoi mede-tweakers.

D'r was geen vraag naar, maar 't leek wel leuk om hier te delen.


De backstory is vrij simpel: Wil weer gaan beginnen aan een nieuwe pc, maar door 't silicon-tekort had ik geen zin om zo'n €800-€1000 neer te tikken voor een 3060Ti. Vond m'n oude GTX 1060 3GB en die heeft me in 2020 nog goed op weg geholpen met dingen zoals gamen, renderen en videobewerken (voornamelijk Premiere Pro). Wil dus eigenlijk met die 1060 vooruit totdat ik een 3000-series alternatief voor een redelijk prijsje heb gevonden.

De kaart heeft één klein probleempje: de achterkant van de PCB is helemaal kaal, en ziet er dus een beetje lelijk uit. Boeit natuurlijk niks, maar 't word 'n beetje een eyesore met een windowed sidepanel.

Dus maar even m'n oom met de 3D printer lief aangekeken en had dezelfde dag nog een print in huis!

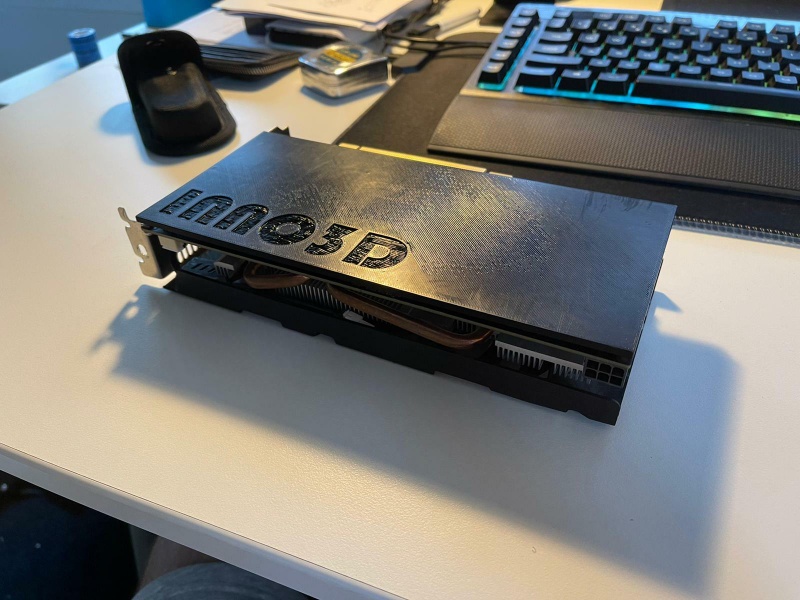

Dit is het eindresultaat.


De tekst "INNO3D", geschreven in Bauhaus 93, is een beetje golvend. Ziet er misschien een beetje lelijk uit, maar vind het zelf wel een mooi patroon.

Het belangrijkste van de backplate was modulatireit. Hij moest makkelijk van de achterkant kunnen om de koeler eraf te schroeven (stof verwijderen van de fins, thermalpaste vervangen, waterkoeler er op frankensteinen). Daarom was dubbelzijdig tape een directe no-go.


Plan A was om met klemmende pinnetjes de plaat aan de achterkant van de PCB te klikken. Helaas was mijn meetwerk niet optimaal en waren de pinnetjes net een halve millimeter misplaatst. Dat, en het feit dat de pinnen direct afbraken na het verwijderen van het supportmateriaal.

Plan B voor het bevestigen was 3 pinnen gemaakt van schroeven en een bout, allemaal bevestigd met een lijmpistool aan de backplate. Was geen fan van metaal op de PCB en had ook geen zin in hot glue op m'n GPU, dus dit idee viel ook af.

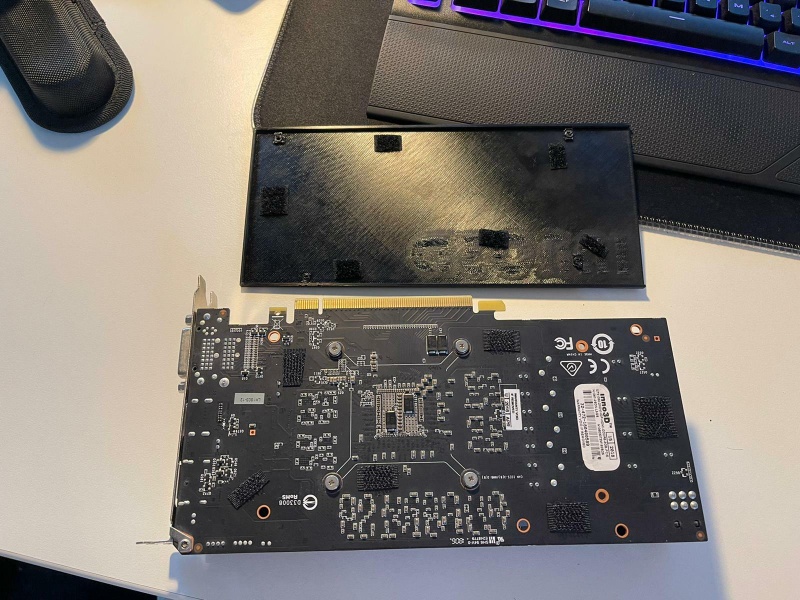

Uiteindelijk wat klittebandtape gevonden. Kleine stukjes van geknipt en vervolgens verdeeld over de plekken op de PCB waar geen gaten, soldeerpunten of capacitors zaten. Door de flexibiliteit van het PLA plastic kunnen de stukken klitteband een voor een worden losgemaakt.

Mijn enige zorg is dat de klittebandtape los kan raken door de warmte, maar dat durf ik te eyeballen. Volgende case zal goed gekoeld zijn met zo'n 6 fans.

[ Voor 3% gewijzigd door JSande op 28-04-2021 20:39 ]

[Niekleair]

Ik vind het er goed uitzien.

Ik zou wel de temps een beetje in de gaten houden. Mogelijk dat warmte kan opbouwen onder de plaat, al zitten de meeste componenten die warm worden aan de andere kant van het PCB. Als voor de koeling van de hele videokaart er van uitgegaan is dat de achterzijde in contact staat met de buitenlucht; word de kaart wellicht wat warmer dan voorzien.

[JSande]

Niekleair schreef op donderdag 29 april 2021 @ 00:47:
Ik vind het er goed uitzien.

Ik zou wel de temps een beetje in de gaten houden. Mogelijk dat warmte kan opbouwen onder de plaat, al zitten de meeste componenten die warm worden aan de andere kant van het PCB. Als voor de koeling van de hele videokaart er van uitgegaan is dat de achterzijde in contact staat met de buitenlucht; word de kaart wellicht wat warmer dan voorzien.

Das idd een goeie. Zal ik idd in de gaten houden en bij hogere temps dan normaal zal ik ‘m wat hoger vastzetten.

[Tadango]

JSande schreef op donderdag 29 april 2021 @ 08:25:
[...]


Das idd een goeie. Zal ik idd in de gaten houden en bij hogere temps dan normaal zal ik ‘m wat hoger vastzetten.

Dat kan je niet zien. Het gaat juist de om temperatuur van onderdelen die geen sensor hebben. De core zal niets veranderen qua temperatuur. Maar aan de achterkant zitten normaal geen onderdelen die iets aan warmte produceren, dus de kans dat je hiervan last gaat hebben is minimaal.

[JSande]

Tadango schreef op donderdag 29 april 2021 @ 08:29:
[...]


Dat kan je niet zien. Het gaat juist de om temperatuur van onderdelen die geen sensor hebben. De core zal niets veranderen qua temperatuur. Maar aan de achterkant zitten normaal geen onderdelen die iets aan warmte produceren, dus de kans dat je hiervan last gaat hebben is minimaal.

Mooi!
