Hoe sluit ik nieuwe deurbel/opener aan?

[Bababa]

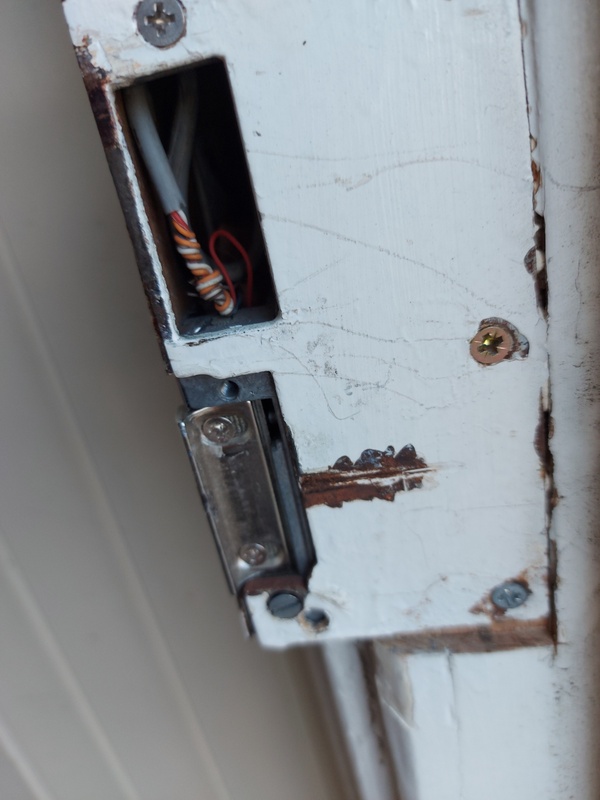

Onze oude deurbel werkt niet meer goed (onduidelijk of het probleem in de bel of bedrading zit) en omdat we graag ook een bel willen met video, hebben wij een nieuwe aangeschaft (smartwares DIC-22122) voor ons appartement en dat van de buren. Ik weet niet goed hoe deze nieuwe bel aan te sluiten en ben benieuwd of jullie tips hebben? Ik heb hieronder een aantal foto's toegevoegd van de huidige situatie

[SpamLame]

https://www.smartwares.eu...14d38f8f5__DIC-221_IM.pdf

Pagina 8 staat het bedrading schema.

Je kan kiezen huidige bedrading houden of vervangen;
-houden
--huidige aders doormeten welke bij elkaar horen/functioneren
-vervangen
--kijken hoeveel aders je nodig hebt van en naar de verschillende componenten (schot, power, main unit, monitoren)
--indien mogelijk kan je de huidige bekabeling gebruiken als "trekdraad"

[Bababa]

@SpamLame dank voor je reactie. deze gebruiksaanwijzing zat er idd bij. probleem is echter dat ik geen expert ben en dus onvoldoende kennis heb over de bedrading (betekenis, kleur) vandaar mijn vraag..

[Xander]

Bababa schreef op zaterdag 17 april 2021 @ 12:44:
Onze oude deurbel

Het is geen deurbel maar een intercomsysteem.

Je woont daadwerkelijk in een complex met maar 2 appartementen? Voordat je straks iets sloopt voor andere gebruikers. Ook al deel je de voordeur maar met één ander appartement, als het een groter complex is met meerdere deuren is het niet ondenkbaar dat het geheel aan elkaar hangt...

[SpamLame]

Kleur maakt niks uit.

Symbolen op de tekening lijken me duidelijk en verder lijntjes volgen, ander even duidelijker maken wat nu onduidelijk is.
Power naar de doorunit, hudige beltrafo als deze de juiste spanning/ampere aanbied
Aders naar het deurslot/schot.
1 en 2 naar de monitor in huis (repeat voor unit 2)

1 en 2 voor de huis unit
power voor de huis unit

Bouw het geheel anders eerste eens op de keukentafel.
En het is geen schande als je een elektricien de boel laat installeren

[rens-br]

Dit heeft niet zoveel te maken met netwerk, maar eerder met electrische installatie. Dus schopje van [NT] naar WVB.

[Bababa]

@Xander het is idd 1 deur voor twee appartementen dus dat moet goed gaan

[ChinaGeek]

Ziet er keurig uit allemaal! Is het geen idee om alles eens netjes te maken?

[CyBeRSPiN]

Die camera/deurbel unit moet buiten gemonteerd, dan moet je 2 aders vinden in die bende van kabels waarmee je die deurbel doorverbindt met de unit boven. Moet qua kleurcodering wel lukken, maar denk dat de lastigheid hem vooral zit in het netjes monteren van de bel zelf zodat de kabels beschermd zijn.
Het aansluitschema is wel vrij duidelijk: https://www.smartwares.eu...14d38f8f5__DIC-221_IM.pdf

[Sitelabs]

Wat voor hulp verwacht je? Je geeft aan geen verstand van electra te hebben. Hoe kunnen we je helpen anders dan te adviseren dit door iemand aan te laten sluiten met verstand van electra?

[Pablamor]

Ik heb er een paar geïnstalleerd en het is niet zo moeilijk maar je moet je exact aan de handleiding houden. Het zijn (in principe) maar 2 aders van boven naar beneden maar een veel gemaakte fout is dat ze bv. gekruist worden en dan functioneert het niet meer goed.
