monitor defect, second opinion

[mitsumark]

Net tijdens gebruik ging mijn monitor opeens uit, een 5 jaar oude Dell U3415WB. Lijkt geen stroom meer op te staan.
Heb met andere kabels getest en nog steeds niks.
Met een andere monitor exact hetzelfde aangesloten geen problemen.

Gezien de aanschafprijs en verder prima ding wil ik nog wel een poging wagen hem te maken.
(er zit geen officiele garantie meer op, ik verwacht eerlijk gezegd geen coulance van de winkel of Dell)

Met behulp van dit filmpje het ding uit elkaar getrokken: YouTube: Dell U3415W Monitor Repair

Bevindingen:

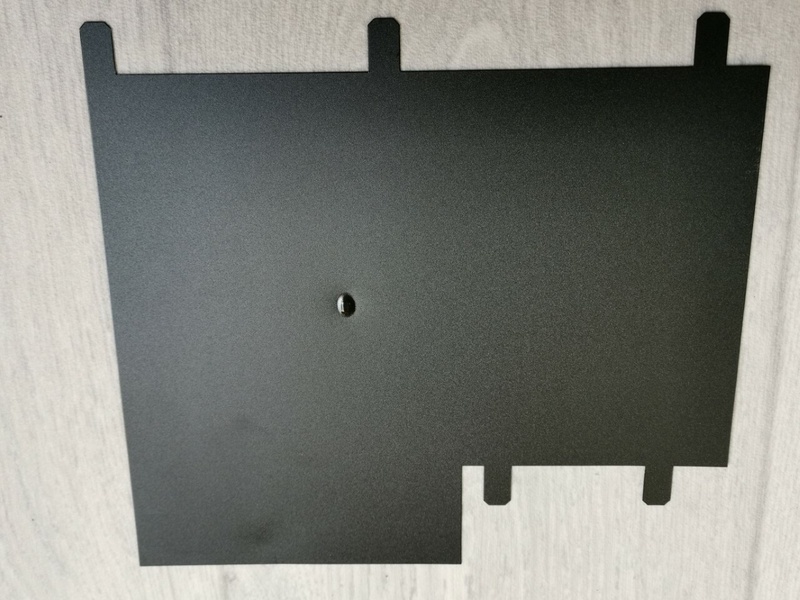

Plastic afdek kapje van het powerboard is gesmolten.


Op de powerboard zelf zie ik ook een verbrand onderdeel en wat verkleuring op dezelfde locatie, zou dit de oorzaak kunnen zijn van het niet meer aan gaan?


Ik kan lastig herleiden wat voor onderdeeltje dit is, iets anders erop solderen wordt dus lastig (mits de verkleuring ook geen probleem geeft).

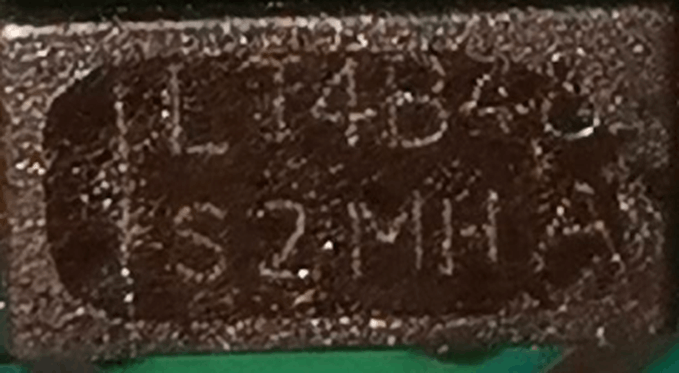

Edit: bovenste code lijkt LT4B48, maar krijg geen resultaten.
Als ik alleen google op S2MHA kom ik wel op een mogelijk exemplaar.
https://www.datasheets360...2mha/4245499157859982516/
Blijft wel de vraag of het vervangen hiervan weer een bruikbaar powerboard oplevert.
Ik kan eventueel nog ergens een multimeter op zetten, maar dan heb ik echt geen idee wat ik aan het doen ben, dus hulp benodigd

Verder kan ik geen optische defecten vinden.

Een "nieuw" board kost pakweg 50 euro, dus wilde graag bevestiging voordat ik ga bestellen.

[ Voor 12% gewijzigd door mitsumark op 16-04-2021 18:49 ]

[Damic]

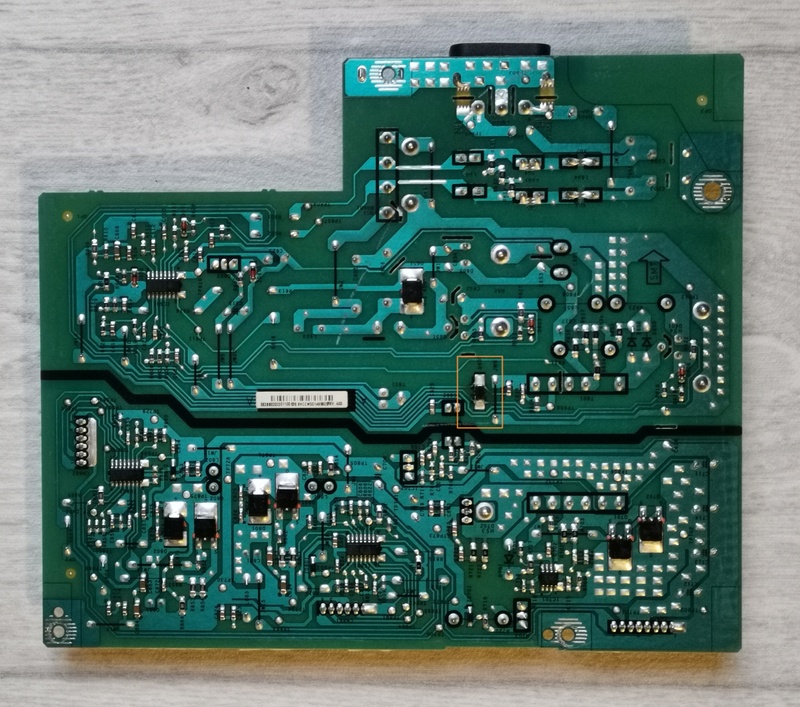

Een overzichts foto is altijd handig, want nu weten we niet wat er nog in de buurt van deze diode zit

[mitsumark]

Goed punt.
Werd al schemerig, lastig goede foto's maken zonder flits.



Andere kant (zit de diode ongeveer bij het rondje).

[ Voor 3% gewijzigd door mitsumark op 16-04-2021 20:48 ]

[Damic]

Ha voedingsgedeelte voor het primair aanstuur gedeelte. Vervangen door en 1N4007 kan ook, volgens mij.

[memphis]

is het de diode of iets wat daarachter zit?

[mitsumark]

Ik vermoed de diode, er zit niks achter?
(of ik begrijp het/je niet)

[ Voor 26% gewijzigd door mitsumark op 16-04-2021 22:06 ]

[Flake]

Diodes zijn in de regel behoorlijk solide, die klappen er niet zomaar uit. Als dat wel gebeurt kan dat het gevolg zijn van iets anders, dus niet de oorzaak. Ik denk dat memphis dat bedoelt.

Persoonlijk ben ik ook geen voorstander van het repareren van voedingen, tenzij de oorzaak overduidelijk en simpel is, zoals bolle elco's. Deze situatie noem ik niet overduidelijk, we weten niet of dit de oorzaak is en we kunnen de diode niet identificeren. Vervangen door een alternatief is technisch riskant, aangezien dit de primaire zijde van de flyback is. Een verkeerde keus kan verkeerd aflopen.

[chaoscontrol]

Dat zit aan de 220 kant van de voeding, zou er niet aan beginnen als je niet weet wat je doet.

[mitsumark]

Begrijpelijk verhaal.
Heb inderdaad wel eens een elco van m'n digitenne kastje vervangen, kind kan de was doen.

Ik weet ook niet wat ik verder nog zou kunnen bekijken/meten/uitsluiten, had de hoop dat hier iemand dit wel zeker zou weten.. Maar dan is het kopen van een nieuw bord waarschijnlijk de betere optie.

Edit: nog een extra vraag, hoe groot is de kans dat de oorzaak buiten dit bord ligt of lag?
Ergens kortsluiting (ook al zie ik niks), of wellicht een losse stekker (zat wel goed vast).
Gokken met 50 euro is ook weer zo zonde.

[ Voor 30% gewijzigd door mitsumark op 16-04-2021 23:52 ]

[Sine]

Damic schreef op vrijdag 16 april 2021 @ 21:12:
Ha voedingsgedeelte voor het primair aanstuur gedeelte. Vervangen door en 1N4007 kan ook, volgens mij.

Als het ding in het schakelende gedeelte zit (en daar lijkt het op) kan een 4007 wel eens (veel) te traag zijn.

mitsumark schreef op vrijdag 16 april 2021 @ 18:30:

Als ik alleen google op S2MHA kom ik wel op een mogelijk exemplaar.
https://www.datasheets360...2mha/4245499157859982516/
Blijft wel de vraag of het vervangen hiervan weer een bruikbaar powerboard oplevert.
Ik kan eventueel nog ergens een multimeter op zetten, maar dan heb ik echt geen idee wat ik aan het doen ben, dus hulp benodigd

1kV 2A 1MHz,

Dat klinkt in ieder geval plausibel. Als je een diodetest hebt op je multimeter kun je eens kijken of hij doorlaat, ideaal meet je verschil als je de pennen omdraait.

Als je ohms iets in de buurt van 0R meet is hij (bijna) zeker hemelen.

Bijna ... want je meet door de rest van de schakeling heen, ideaal bak je hem even van de print af.
