zonnepanelen advies

[Oid]

zoals vele kom ik hier met advies omtrent zonnepanelen

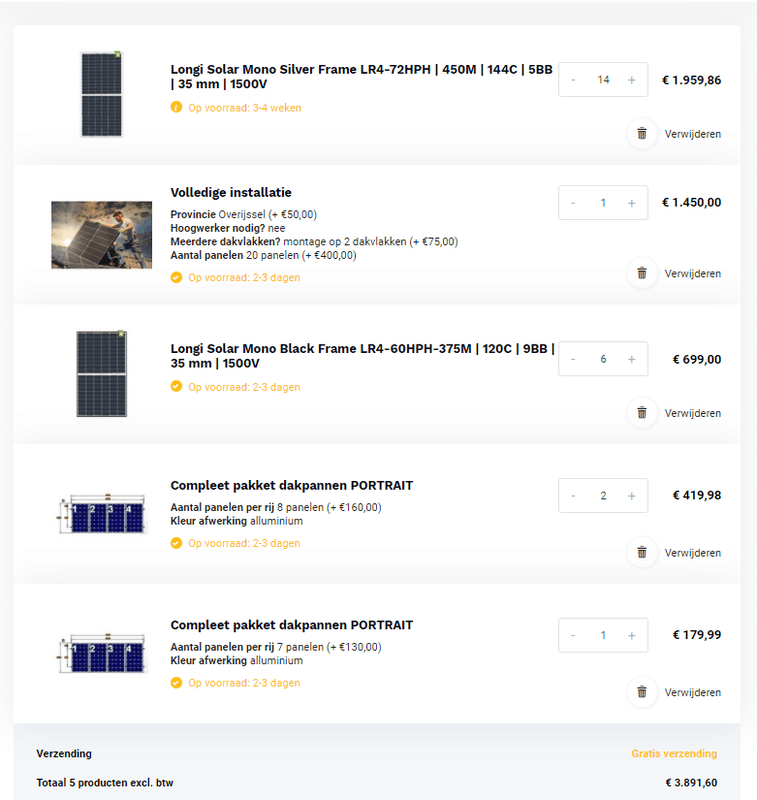

Na veel puzzelen zou ik de volgende setup willen plaatsen. Enige waar ik nog aan twijfel is de omvormer. Maar of de setup zo handig is zou ik graag van de experts willen horen.

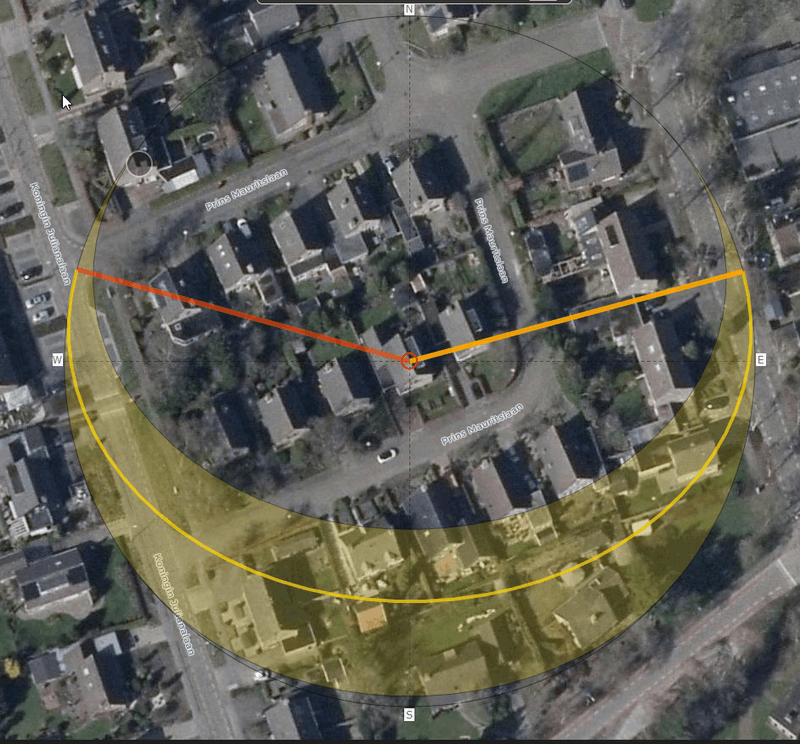

Ik verwacht op het westen eind van de dag schaduw van een boom van de buren. Er is 3 fase aanwezig en ik laad een plugin hybrid op. Ik zou het leuk vinden / fijn vinden om met de omvormer en bijv. grafana dashboardjes te maken maar ook het e.e.a. te sturen via de homey omtrent bijv. het opladen van de auto (er is nog geen laadpaal dus daar kan ik dan rekening mee houden)

Ziet iemand nog iets waar ik rekening mee moet / kan houden? En welke omvormer raden jullie aan?

[AUijtdehaag]

Kun je niet 8 panelen aan de oost kant kwijt?
Dan kan het wat makkelijker op een 3-fase omvormer. (vanwege Vmpp)
Wat voor pijpje is het?
Als het ventilatie is, vervangen voor een klober ventilatiepan?

Je vindt zwarte panelen niet mooier?
https://www.winkelman-zon...f-cel-full-black-380.html
8 op oost in portrait
16 op west in landscape (4x4) (meer panelen is meer bypasdiodes)

Heb je ook de afmetingen van het dak erbij?
Ga je zelf aanleggen? (scheelt weer 1450 euro)

Een SMA lees je heel makkelijk zelf uit.

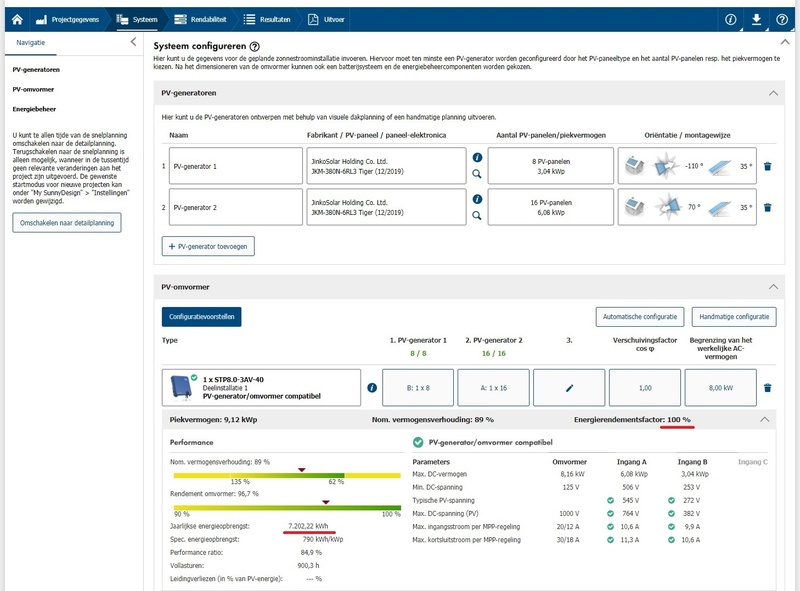

Sunnydesignweb, kies rode knopje nieuw project.
Vul lokatiegegevens in. En dan handmatige planning.

Met jinko (ik weet geen maten dus hoop dat het past)
https://www.winkelman-zon...f-cel-full-black-380.html
https://www.winkelman-zon...8kw-3-fasen-omvormer.html

[ Voor 46% gewijzigd door AUijtdehaag op 12-04-2021 09:46 ]

[timovd]

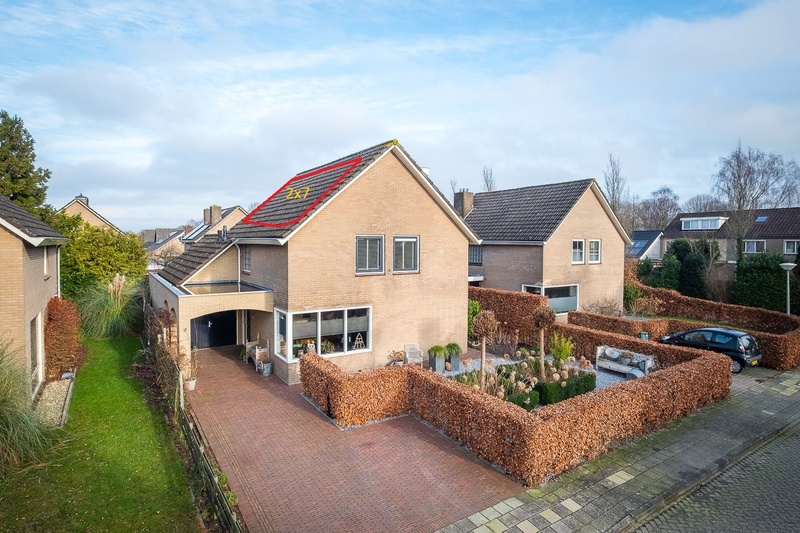

Is het plaatsen van panelen op de dakkapel en optie? Dan heb je veel minder schaduw in de middag.

[Oid]

@AUijtdehaag wauw wat een uitgebreid antwoord.
Afmetingen van het dak:
van voor naar achter: 8,2m
van boven naar beneden: 4,5m

Dat pijpje was mij eerlijk gezegd nog niet eens opgevallen, ga eens kijken wat dat is.
Maar ik was bang dat wanneer er meer dan 5 panelen komen dan in de schaduw vallen van het huis er voor.

Ik vind zwarte panelen zeker mooi. echter als ik de panelen uitreken qua breedte kom ik op 8,2m en dat is nog zonder speling. vind dat wel een beetje spannend of dat dan gaat passen. Net als zelf aanleggen vind ik ook wel een beetje spannend om zo op het dak te lopen :-) Ik ga mij er eens in verdiepen scheelt wel wat geld inderdaad.

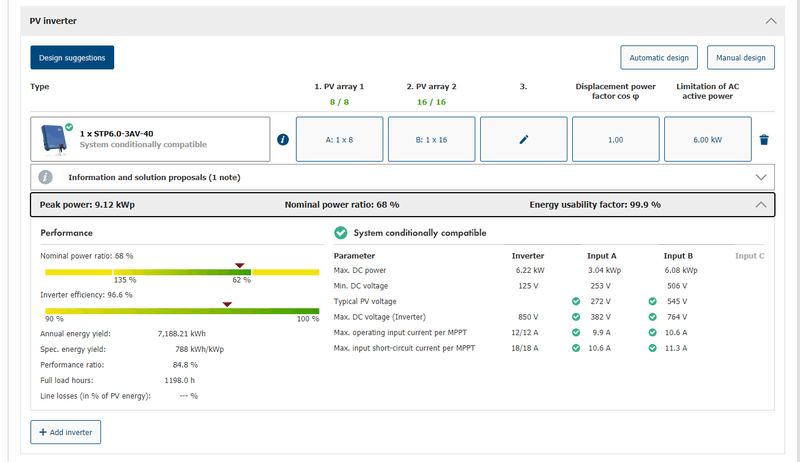

Sunnydesign heb ik gedaan en komt die met een Sunny Tripower 6kW 3 Fasen Omvormer. Is SMA het beste in deze situatie? Ik lees ook veel goede dingen over growatt en goodway.

timovd schreef op maandag 12 april 2021 @ 09:25:
Is het plaatsen van panelen op de dakkapel en optie? Dan heb je veel minder schaduw in de middag.

Daar zat ik zelf ook nog aan te denken, heb alleen geen idee wat de breedte van de dakkapel is ik ga dat opmeten. Lengte is dacht ik 6 meter.

[ Voor 12% gewijzigd door Oid op 12-04-2021 12:25 ]

[mcDavid]

als je dak 8,2 meter is ga je daar zeker geen 8 Longi LR4's op kwijt kunnen nee. Alleen de panelen al zijn 104 cm breed, en daar komen de klemmen en eindstukken nog bij.

[AUijtdehaag]

1855 × 1029 × 30 mm (jinko 380)
7x portrait en 1x naast de dakkapel toch? Dat past binnen 8,2 meter
En 16 (4x4) past ook in landscape

Goodwe of Growatt kan zeker, maar je wilde zelf loggen zei je.
Liever goodwe dan growatt als je schaduw hebt. Echter is zelf loggen met goodwe helemaal een ramp.
Vraag maar aan @ThinkPad

[ Voor 78% gewijzigd door AUijtdehaag op 12-04-2021 13:24 ]

[ThinkPad]

Met een losse kWh-meter en iets als een Youless om daar de pulsjes van te tellen kun je het opgewekte vermogen prima bijhouden

[migjes]

@Oid
oke oost-west, zie een voorbeeld dag van mijn set:

jep oost en west halen op een ander moment hun top.
dus ik heb nu 6430Wp op een 4000W omvormer.
dit werkt zonder problemen.

leuk dat je zegt schaduw, brrr. ik heb:
west = hoge bomen, zie je dat in mijn voorbeeld dag?
oost = kerk, flink hoger als mijn huis. de toren geeft het dipje tussen 7:00 en 7:30, lol mijn aanvaring met het geloof, maar op het geheel doet het geen bal.

normaal doe je tot de 350-400Vmpp maximaal (een +/-12 panelen) op een 1fase omvormer.
(aantal Wp is niet belangrijk max V is dit wel, aantal panelen x Voc + 10% is een grove stel regel.)
je wil waarschijnlijk iets meer, dan een 3fase omvormer zo als @AUijtdehaag je ook al gaf.

mooiste is als je oost-west met een gelijk aantal Wp kunt doen.
dat bespaart het meeste op het omvormer vermogen, maar het ziet er niet echt heel naar uit dat je dat perfect kunt benaderen, dus mag je van afwijken.

panelen hebben b.v. 300Wp, maar dat betekend dat ze maar een paar momenten per jaar ook echt 300W leveren. (dit in de lente als de temperatuur laag is.)
daarom zie je in de specs ook vaan een NOCT, en die is 30% lager.
dit wil je weten zodat je snapt dat Wp =! Womvormer, er is gewoon een leuke marge die je soms kunt gebruiken.

[AUijtdehaag]

ThinkPadd schreef op maandag 12 april 2021 @ 13:28:
Met een losse kWh-meter en iets als een Youless om daar de pulsjes van te tellen kun je het opgewekte vermogen prima bijhouden

Inderdaad, je kan ook de auto thuis laten staan en het openbaar vervoer nemen, dan kom je er ook.

[Oid]

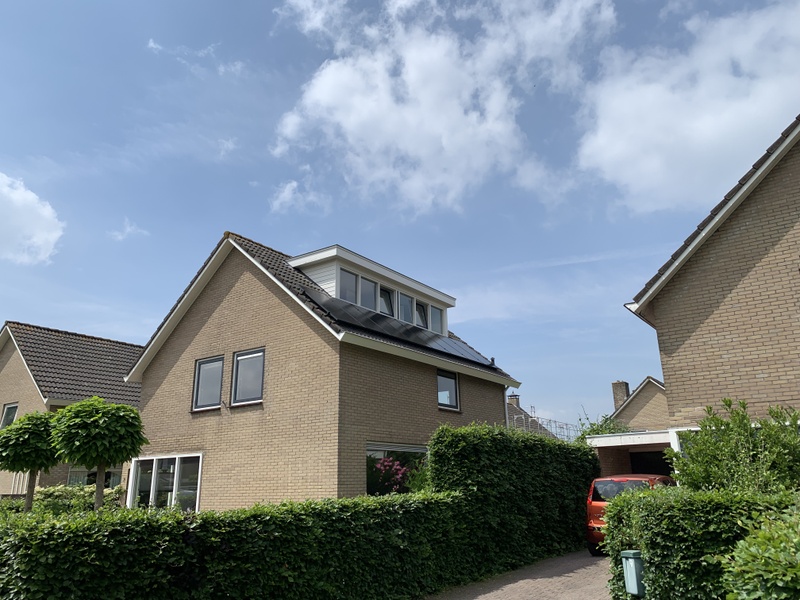

Inmiddels liggen de zonnepanelen er alweer een tijdje op.





blijkbaar was het dak toch groter dan ik had berekend en kon alles netjes naast elkaar. Heb het laten installeren.
In totaal 24 JA Solar JA Solar Mono Full Black Percium JAM60S21 365 MR | 120C |
MBB | 35mm Met een SMA SUNNY TRIPOWER 6.0.
Uit Sunny Design kwam dat deze voldoende zou zijn alleen twijfel ik nu wel af en toe omdat ik pieken zie over de 6000 heen.
Ook was er lekkage na de installatie, dit is keurig verholpen. Nu gaat de omvormer nog wel zo nu en dan in storing: 6406 hier moet nog naar gekeken worden (lijkt iets met de zonnepanelen op het westen te zijn.)

Al met al tevreden en tot nu levert het goed op

Ook heb ik de SMA op mijn homey aangesloten, nog niets met grafana oid gedaan moet daar nog induiken.

[busscherski]

Event 6406
Hardware threshold for overcurrent at the relevant DC input (A) has been exceeded.

Die storing verwacht ik niet bij jouw opstelling. Staan die 16 panelen wel in serie?

Kun je een grafiekje van de DC spanningen gedurende een willekeurige dag delen?

[busscherski]

Uit Sunny Design kwam dat deze voldoende zou zijn alleen twijfel ik nu wel af en toe omdat ik pieken zie over de 6000 heen.

Maak je geen zorgen. Sunnydesign weet het beter dan jij en ik. Je omvormer wil bijvoorbeeld maar enkele tientallen uren per jaar over de 6 kW. Bijvoorbeeld stel dat het 30 uur per jaar is en gemiddeld top je dan 500 W af. Dat is dan 15 kWh per jaar. Niet voldoende om de investering in een zwaardere omvormer te verantwoorden.
Laat staan dat de netbeheerder er transportcapaciteit voor zou kunnen aanleggen (ook al is / wordt dat eventueel een maatschappelijk probleem en niet jouw persoonlijke probleem)

[Ronald]

busscherski schreef op dinsdag 3 augustus 2021 @ 22:11:
[...]

Die storing verwacht ik niet bij jouw opstelling. Staan die 16 panelen wel in serie?

Kun je een grafiekje van de DC spanningen gedurende een willekeurige dag delen?

Uh-Oh... Gelijk foto'tje van de solar kabels bij de omvormer er bij - tenminste ... ik hoop dat er 2 sets kabel zijn?

[Oid]

busscherski schreef op dinsdag 3 augustus 2021 @ 22:11:
[...]

Die storing verwacht ik niet bij jouw opstelling. Staan die 16 panelen wel in serie?

Kun je een grafiekje van de DC spanningen gedurende een willekeurige dag delen?

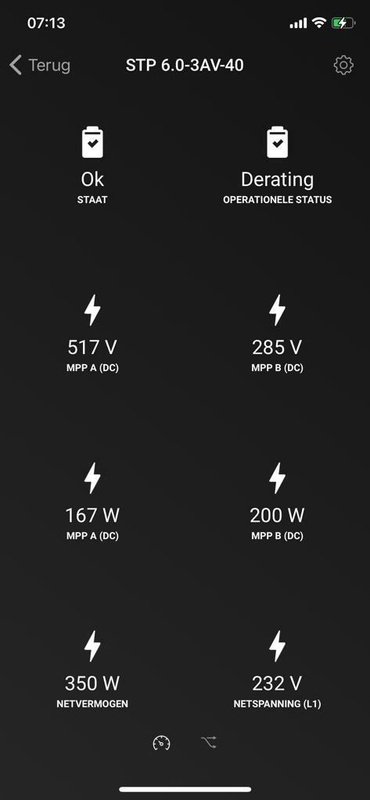

Ik heb nog niet echt een grafiekje. Het lijkt altijd beetje rond 15:00 te starten tot een uur of 17:00 en vaak als het vochtig weer is geweest. Dit zijn screenshots genomen vanaf mijn homey app ik ga in de grafieken duiken.

Dit is het event log: https://pastebin.com/WFmVCeBd daar zag ik ook: 101;Incoming information;Grid overvoltage (spot value)




Deze is van nu net:

Ronald schreef op dinsdag 3 augustus 2021 @ 22:34:
[...]


Uh-Oh... Gelijk foto'tje van de solar kabels bij de omvormer er bij - tenminste ... ik hoop dat er 2 sets kabel zijn?

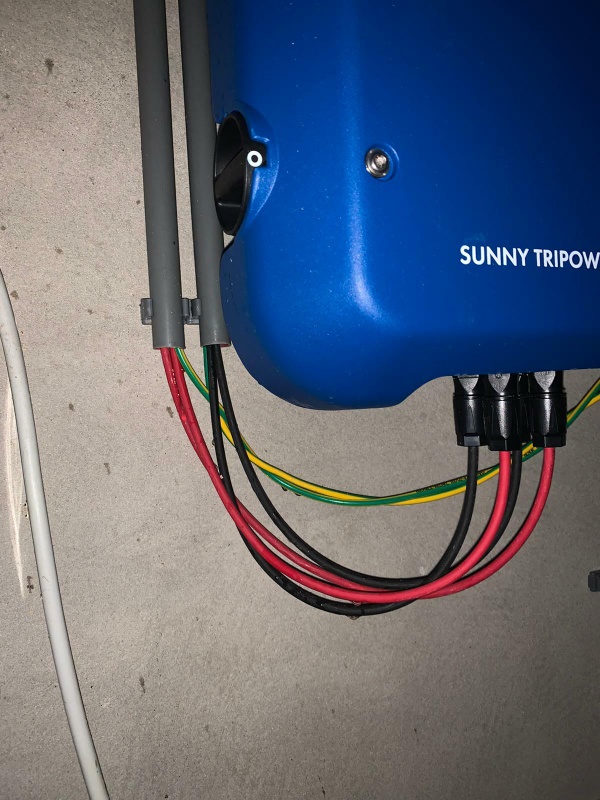

Dit voldoende: (er was toen net lekkage geweest dus er zitten nog druppels op, dit is inmiddels weg!)



Bedankt voor het meedenken!

[ Voor 7% gewijzigd door Oid op 04-08-2021 07:19 ]

[busscherski]

Wat betreft de DC voltages zien je screenshots en foto eruit zoals het hoort. Grafiekjes gaan wellicht helpen om het beter te analyseren.
Hoeveel minuten of uren is je omvormer er in totaal al door uitgeschakeld?

Ook voor de AC voltage wil ik grafieken zien. Van alle 3 fasen.
