PV opstelling ZO aanvullen met NW?

[No13]

Op dit moment heb ik op mijn schuurtje 4x 325wp liggen op zuid-oost aan een GoodWe 1500 XS omvormer.
Het schuurtje heeft een dakhelling van ~35-40 graden.

Afgelopen jaar heb ik op 28 mei de beste dag gehad met 9.1 kWh en een piek van 1100 watt.

Ik speel nu met het idee om dezelfde panelen ook op de achterkant te leggen (parallel op 1 string) maar hoe bepaal ik dan wat het vermogen zou moeten zijn van de omvormer?

De grote stroomverbruikers gaan pas in de namiddag aan (koken, auto laden) dus alles wat dan nog kan worden opgewekt is mooi meegenomen. Echter een nieuwe omvormer maakt een investering op noord-west wellicht minder interessant...

Is dit zonder aanschaf te voorspellen of hoe zou ik hier het beste te werk kunnen gaan?

[Rol-Co]

Ja gewoon 4 aan de andere kant, zo gelijk mogelijk kwa voltage en dan parallel aansluiten. Je zal ietsje aftoppen maar wat geeft dat? Net wat je zegt, een nieuwe omvormer kan niet uit, of je moet er 1 heel goedkoop kunnen vinden.

Ik zou het beetje aftoppen voor lief nemen, verder wek je natuurlijk gewoon meer kWh op hoor.

[Rouske]

@No13 op dezelfde omvormer kan prima, wat @Rol-Co al zegt, aftoppen zal wel meevallen.

Hier een indicatie/voorbeeld hoe dat er dan gecombineerd uit ziet, geen idee hoe realistisch deze PVCALC tool is, maar dan heb je er een idee bij.

[Ep Woody]

Volgens Sunnydesign ga je van 1.131 kWh met 1 string van 4 panelen op een SB1.5 naar 1.901 kWh met 2 strings van 4 panelen parallel aangesloten. Lijkt me een mooie winst.

770 * 0.22 = € 169.4 per jaar.

Die paar paneeltjes kosten je grofweg 700 euro incl btw?

Oftewel je verdient het in iets meer dan 4 jaar terug.

Om je een beeld te geven: Sunnydesign adviseert een SB3.0-1AV-41, dat levert: 1.911 kWh per jaar op. Het vervangen van de omvormer verdien je dus niet terug. 10 * 0.22 = € 2.20 per jaar wat je mis loopt door je huidige omvormer te behouden.

[No13]

Heel duidelijk verhaal en fijn dat het met cijfers te onderbouwen is!

Dit gaan we dan zo doen 😁

[busscherski]

@Ep Woody wat was de maximale Isc (kortsluitstroom) volgens de simulatie?
Goodwe mag minder hebben dan SMA.

[Ep Woody]

16,2 A op basis van twee strings URE F7M325H7A

[busscherski]

Ep Woody schreef op dinsdag 30 maart 2021 @ 20:48:
16,2 A op basis van twee strings URE F7M325H7A

https://cdn.webshopapp.co...e-xs-dns-sdtg2-series.pdf

Volgens deze versie van de datasheet mag een Goodwe maximaal 13.8 A kortsluitstroom hebben. In de praktijk gaat het denk ik allemaal wel goed. Er zou echter ergens een DC zekering kunnen zitten die er door kan gaan of er is kans op schade aan de omvormer.

[Ep Woody]

busscherski schreef op dinsdag 30 maart 2021 @ 20:58:
[...]

https://cdn.webshopapp.co...e-xs-dns-sdtg2-series.pdf

Volgens deze versie van de datasheet mag een Goodwe maximaal 13.8 A kortsluitstroom hebben. In de praktijk gaat het denk ik allemaal wel goed. Er zou echter ergens een DC zekering kunnen zitten die er door kan gaan of er is kans op schade aan de omvormer.

Grappig, deze zegt 15.6A

[busscherski]

@Ep Woody
Ja er zijn verschillende datasheets.
Zit er een sticker op die omvormer?

[ Voor 8% gewijzigd door busscherski op 30-03-2021 21:08 ]

[Ep Woody]

Hier meer achtergrondinformatie over de maximale kortsluitstroom en dat je het met 1 zekering (extra) veilig kan maken.

https://www.sma-benelux.c...gen-volgens-nen-1010.html

[busscherski]

@Ep Woody
Zou je 12A of 15A kiezen?
https://nl.aliexpress.com...AuW7EALw_wcB&gclsrc=aw.ds

[No13]

De kortsluitstroom van 2 strings zou bij mij als ik de data sheet vd panelen goed lees op 2x 8.16 komen

Een smeltzekering van 15A zal bij 16,32 niet zeker beschermen en lijkt me niet heel cruciaal, aan de andere kant kosten ze ook niet veel

Edit: mijn omvormer heeft kortsluitstroom van max 15,8 geloof ik, morgen even checken

[ Voor 15% gewijzigd door No13 op 30-03-2021 21:59 ]

[busscherski]

Omdat het de panelen niet dezelfde kant op kijken is de kortsluitstroom niet het dubbele van 1 paneel. Sunnydesign berekent dat nauwkeuriger.
8.16A is erg laag trouwens, kun je die datasheet delen?
Liefst voert @Ep Woody in Sunnydesign exact het type paneel in dat je hebt.

[No13]

busscherski schreef op dinsdag 30 maart 2021 @ 21:59:
Omdat het de panelen niet dezelfde kant op kijken is de kortsluitstroom niet het dubbele van 1 paneel. Sunnydesign berekent dat nauwkeuriger.
8.16A is erg laag trouwens, kun je die datasheet delen?
Liefst voert @Ep Woody in Sunnydesign exact het type paneel in dat je hebt.

Heb even niet makkelijk de mogelijkheid om te delen vanaf mijn telefoon denk ik, noct 8.14A,stc 9.57A. Ik moet zeker van de STC uitgaan?

Het paneel type is de jam60s17-325

[busscherski]

No13 schreef op dinsdag 30 maart 2021 @ 22:02:
[...]


Heb even niet makkelijk de mogelijkheid om te delen vanaf mijn telefoon denk ik, noct 8.14A,stc 9.57A. Ik moet zeker van de STC uitgaan?

Het paneel type is de jam60s17-325

Qua veiligheid van de omvormer gaat het om STC van de Isc (kortsluitstroom). 10.23 A dus.
Ik zal het even in Sunnydesign invoeren.

[No13]

busscherski schreef op dinsdag 30 maart 2021 @ 22:04:
[...]


Qua veiligheid van de omvormer gaat het om STC van de Isc (kortsluitstroom). 10.23 A dus.
Ik zal het even in Sunnydesign invoeren.

Oeps, zoals ik al zei, op de telefoon. Zat in de verkeerde kolom

[busscherski]

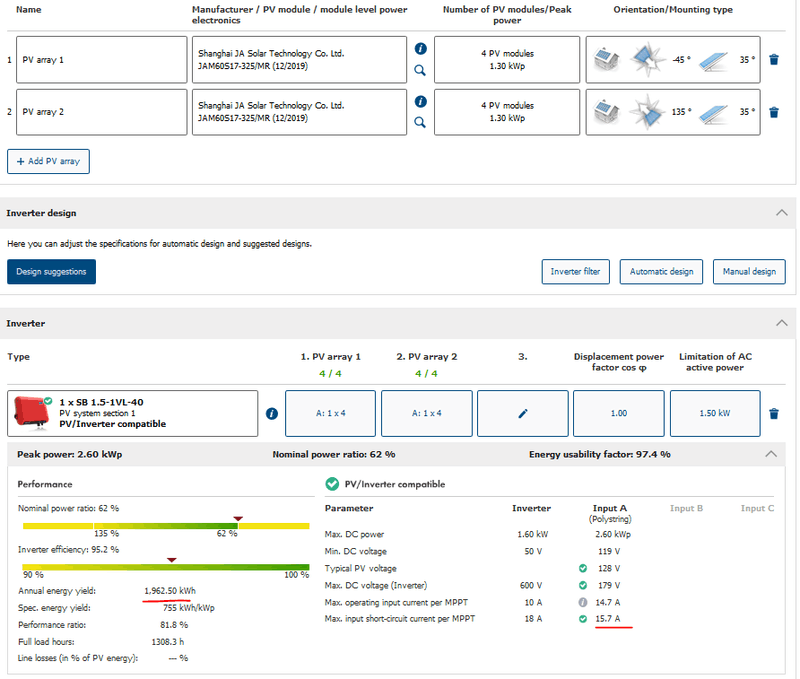

Ik kom wel net iets lager uit dan @Ep Woody, ik heb 15.7 A. Maar het hangt ook van de exacte helling af.

[Ep Woody]

busscherski schreef op dinsdag 30 maart 2021 @ 21:37:
@Ep Woody
Zou je 12A of 15A kiezen?
https://nl.aliexpress.com...AuW7EALw_wcB&gclsrc=aw.ds

https://nl.aliexpress.com/item/4000402094707.html

Ik zou denk ik op safe spelen, oftewel 12A pakken en 15A erbij mee bestellen als het toch wel kan op de omvormer en die 12A net te krap blijkt.

Het hangt ook af val of de omvormer tot 12.5A kan verwerken, of niet. Als die begrenst is op 10A dan is die 12A prima, maar als hij begrenst is op 12.5A dan zul je 15A moeten pakken.

[ Voor 10% gewijzigd door Ep Woody op 31-03-2021 10:11 ]

[No13]

Isc PV is 15.6 geeft de sticker op de omvormer aan, heb dus 15A besteld

Max was inderdaad 12.5A btw

[ Voor 17% gewijzigd door No13 op 31-03-2021 10:53 ]

[busscherski]

Ook een zekering houder bestellen he

[No13]

busscherski schreef op woensdag 31 maart 2021 @ 13:12:
Ook een zekering houder bestellen he

Ik ging toch nog even kijken voor de zekerheid maar hij is inc houder ja

[No13]

Kleine toevoeging: De zekering is binnen; alles is aangesloten en lijkt prima te werken

[ Voor 67% gewijzigd door No13 op 14-04-2021 10:06 ]
