SMA Netbewakingsparameters aanpassen

[vanderwolf]

Ik heb een SMA SB 2100TL omvormer. Sinds dat 2 buren in de straat hun dak vol gelegd hebben met zonnepanelen schiet mijn omvormer in de beveiliging vanwege een netspanningsfout. Hierdoor wekt de installatie aanmerkelijk minder stroom op. Hij klapt er nl iedere keer uit, start na 30 sec weer opnieuw op om er weer uit te klappen.

Ik heb contact gehad met Liander (netbeheerder) en die heeft wel gezien dat de netspanning in onze straat wel hoog is op alle fasen (240 volt). Ik heb een formulier met vragen ontvangen maar er is ook al aangegeven dat onderzoek en evt acties lang kunnen duren.

Ik heb nog wat zitten zoeken op het internet en nu is het ook goed mogelijk dat het probleem komt door verkeerde instellingen.

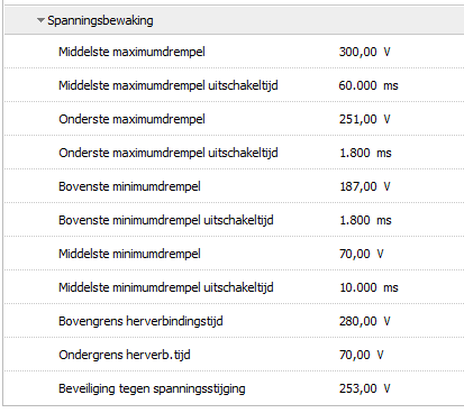

Dit zijn de instellingen vanuit Sunny Explorer;






Als ik kijk op https://www.sma-benelux.c...in-sunny-explorer-nl.html bij 2.2 De netbewakingsparameters wijzigen dan staat het niet goed. Handig dat hier precies staat hoe het ingesteld moet worden voor Nederland. Simpele aanpassing dus.

Nu is voor het wijzigen van deze instelling een Grid Guard Code nodig. Die kun je aanvragen maar dat kost € 72,-. Voor de Pro die dit meermaals nodig heeft prima maar voor mij toch wel jammer om alleen even een landinstelling goed te zetten..

Wie kan hierbij helpen? Zijn er andere manieren om de aanpassing te doen?

[Robwp]

Dmv p1 uitlezimg kwam ik er achter dat voltage in de wijk, onze woning, veel te hoog was. Uiteraard was dit volgens liander niet mogelijk maar na het overleggen van de overzichten is er een meeting geweest en uiteindelijk het voltage in de wijkkast verlaagd.
Sma ging ook steeds in de beveilig. Maar niks aan veranderd. Bovenstaand overzicht bij mij ook niet zichtbaar (sb3.6 b40)
Succes in ieder geval. Hier uiteindelijk 5 maanden geduurd van probleem tot oplossing

[twain4me]

Heeft de instalateur dan nooit de juiste land code ingegeven? Dat moet normaliter binnen een relatief korte tijd na instalatie. Ik zou hem dan even voor je kar spannen.
Ik zou waarschijnlijk ook een andere fase pakken. wellicht 1 waar je zelf meer verbruikers op hebt zitten, dat scheeld ook al.
Jouw omvormer gaat nu uit bij 251v opzich is 253 net iets meer, maar ook niet heel veel extra marge.
waneer meet je die 240 v? dat is opzich helemaal niet zo heel erg hoog in een straat met zonnepanelen.

[Voor 25% gewijzigd door twain4me op 26-03-2021 14:09]

[WackoH]

De vraag is of die 2V (van 251 naar 253 V toch?) het verschil gaat maken. Het zal een beetje helpen, maar we zitten nog niet in de periode van de maximale vermogens.

De suggestie van Twain4me om naar een andere fase te kijken (als je die hebt tenminste) is een goede.
Wat betreft verbruikers zal het niet zo veel uitmaken, maar als je buren ook op diezelfde produceren wel.

Met de 'fasulator' van Enduris (netbeheerder in de provincie Zeeland) kun je bepalen wat de voorkeursfase voor een PV installatie op jouw adres is. Het is geen bijzondere wetenschap: Je huisnummer leidt tot advies op welke fase de PV installatie moet worden aangesloten.

Dit zit erachter (zie):

• Neem het huisnummer van de betreffende aansluiting;
• Neem de toevoeging aan het huisnummer en zet deze om naar een cijfer (geen toevoeging=0, A=1, B=2, C=3, D=4, enz.);
• Tel het huisnummer en de omgerekende toevoeging bij elkaar op;
• Deel de uitkomst door drie;
• Bepaal de rest;
• Is de rest gelijk aan 1? Dan dienen de zonnepanelen op fase 1 aangesloten te worden;
• Is de rest gelijk aan 2? Dan dienen de zonnepanelen op fase 2 aangesloten te worden;
• Is de rest gelijk aan 0? Dan dienen de zonnepanelen op fase 3 aangesloten te worden.

Gebruiken installateurs eigenlijk zo iets, of sluiten die maar lukraak aan?

[Jim423]

Lukraak in mijn ervaring. Tijd is geld.

[Lardman]

Ze pakken de fase waar ze het makkelijkst bijkunnen.

[twain4me]

WackoH schreef op vrijdag 26 maart 2021 @ 14:23:
De vraag is of die 2V (van 251 naar 253 V toch?) het verschil gaat maken. Het zal een beetje helpen, maar we zitten nog niet in de periode van de maximale vermogens.

De suggestie van Twain4me om naar een andere fase te kijken (als je die hebt tenminste) is een goede.
Wat betreft verbruikers zal het niet zo veel uitmaken, maar als je buren ook op diezelfde produceren wel.

Het helpt met hoevaak het gebeurd gebruik je het zelf gaat de spanning niet zo hoog. ergo hij floept er minder uit per dag. TS beweerd dat zijn fases allemaal 240v zijn. dus zou het probleem helemaal niet kunnen bestaan. of de instalateur heeft de omvormer met 200m 1,5mm2 aangesloten

[vanderwolf]

Ivm het plaatsen van een laadpaal is de aansluiting onlangs verzwaard naar 3 fasen. Daarbij zijn de panelen aangesloten op de 3e fase die ook gebruikt wordt voor de laadpaal. Ik gevraagd of dat niet onlogisch is omdat de andere fase (vooral 1) het meest gebruikt wordt qua stroomverbruikers. Maakt niks uit en wordt in de slimme meter allemaal verrekent was de reactie.. De Fasulatot (tnx voor de tip!) adviseert fase 1.

Liander heeft aangeboden over een langere periode te willen meten. Nu ik zie dat de instellingen niet goed zijn ben ik wel benieuwd of dat het probleem niet oplost. Anderen in de straat hebben nl niet hetzelfde probleem..

Mijn installatie ligt er ongeveer sinds 2014 en we zijn er zelf sinds 2017 komen wonen. Ik ken de installateur niet. Na 10 uur heb je een code nodig voor deze aanpassingen. Vorig jaar bij sterke zon begonnen de problemen nadat een buurman zijn dak vol legde met panelen (daarvoor werkte alles dus prima). Nu er nog een woning voorzien is van veel panelen ervaar ik het probleem sneller.

Ik ga even checken welke kabeldikte gebruikt is van omvormer naar meterkast (afstand circa 7 meter) maar mijn hoop is vooral gevestigd op het aanpassen van de instellingen.

[vanderwolf]

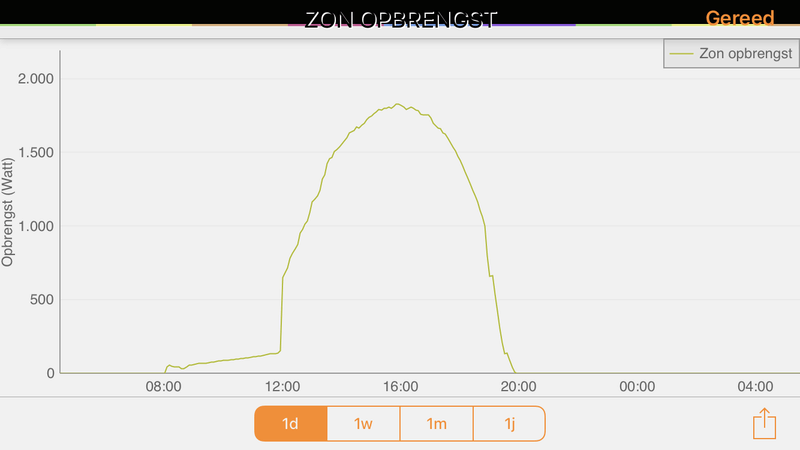

Even een update; de waarden in de omvormer zijn aangepast en dat heeft wel effect

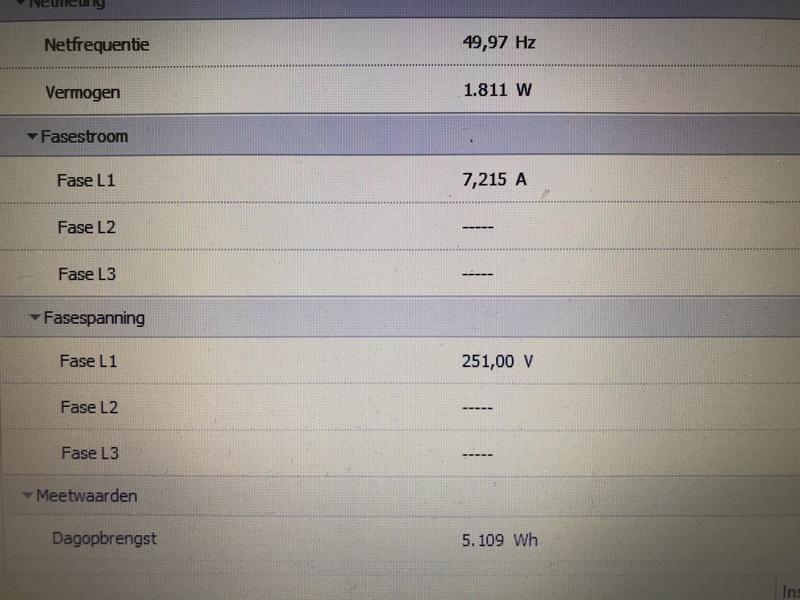

Dat is fijn maar te zien is dat bij een opbrengst van 1.800W er op de fase 251V gemeten wordt. Dat is wel erg veel;

Heel benieuwd wat er gebeurd zodra de panelen 2.100W gaan geven en de rest van de straat ook flink gaan terugleveren 🤔🤞

[Possible]

Dan zullen die omvormers in de straat uitvallen en die van jou niet.

Ik heb mijn SMA ook moeten verhogen nadat ik meerdere malen Liander al had aangesproken dat L3 hier soms boven de 254 komt...

Gelukkig wordt er nu actie ondernomen. € 800.000 geïnvesteerd hier in de wijk..

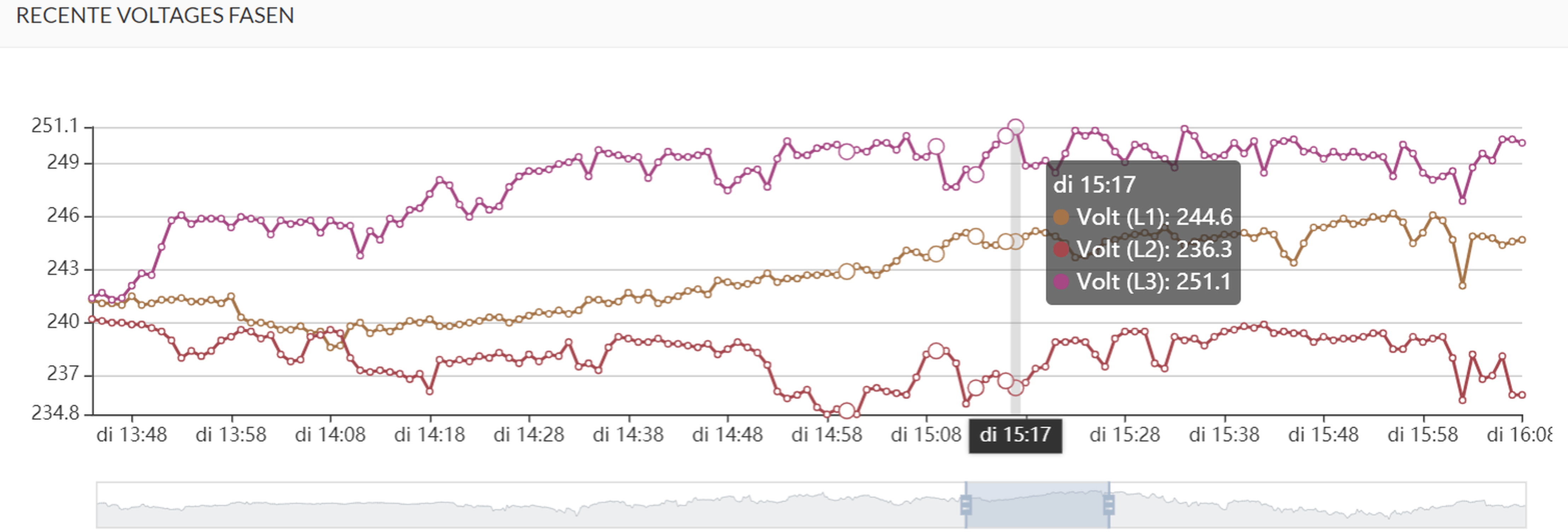

Vandaag:

[Voor 26% gewijzigd door Possible op 30-03-2021 23:10]

[vanderwolf]

Possible schreef op dinsdag 30 maart 2021 @ 23:05:
Dan zullen die omvormers in de straat uitvallen en die van jou niet.

Vandaag:

[Afbeelding]

De bovengrens staat netjes op de norm van 253V dus als ze gaan gaan ze allemaal..

Mooi overzichtje van de netspanning. Vanuit de omvormer?

[Possible]

vanderwolf schreef op donderdag 1 april 2021 @ 18:21:
[...]


De bovengrens staat netjes op de norm van 253V dus als ze gaan gaan ze allemaal..

Mooi overzichtje van de netspanning. Vanuit de omvormer?

Nee dit is van mijn slimme meter. De software is dsmr reader.

https://github.com/dsmrreader/dsmr-reader

[AUijtdehaag]

Met een homewizzard p1 energy en via de api kan je het ook uitlezen.
Ik gebruik hiervoor nodered en influxdb/grafana.

[Jim423]

Possible schreef op dinsdag 30 maart 2021 @ 23:05:
Gelukkig wordt er nu actie ondernomen. € 800.000 geïnvesteerd hier in de wijk..

Weet je ook wat er gaat gebeuren?
Nieuwe trafo?

[vanderwolf]

AUijtdehaag schreef op donderdag 1 april 2021 @ 22:43:
Met een homewizzard p1 energy en via de api kan je het ook uitlezen.
Ik gebruik hiervoor nodered en influxdb/grafana.

Ah, ik heb ook een HomeWizard icm p1 energy (de oude die niet meer ondersteund wordt). Thanks voor de tip, zal er naar kijken!

[vanderwolf]

Possible schreef op donderdag 1 april 2021 @ 18:55:
[...]
Nee dit is van mijn slimme meter. De software is dsmr reader.
https://github.com/dsmrreader/dsmr-reader

Check, ga mij er eens in verdiepen wat het makkelijkst is. Zoals hierboven aangegeven via HomeWizard of de dsmr reader die jij gebruikt. Tnx ook voor de reply!

[AUijtdehaag]

https://energy.homewizard...-p1-meter-local-api-beta-

[vanderwolf]

AUijtdehaag schreef op vrijdag 2 april 2021 @ 21:29:
https://energy.homewizard...-p1-meter-local-api-beta-

Super, thanks! Zie de Voltage per fase staan. Heel benieuwd wat ik straks ga meten👍

[vanderwolf]

Aan het stoeien geweest met Node-Red (deed mij denken aan het oude yahoo pipes). Mijn oude HomeWizard en EnergyLink hebben blijkbaar hun beperkingen. Obv de oude API heb ik deze calls kunnen vinden https://github.com/depl0y/HCP/wiki/HomeWizard-API-Calls maar daar valt geen netspanning op de fase uit te halen. Helaas maak ik vanwege de HomeWizard (incl Heat- en EnergyLink, etc) en een laadpaal al gebruik van een P1 splitter dus de dsmr reader is geen optie omdat er dan extra hardware richting de P1 moet. Nog even verder puzzelen of ik eventueel via mijn Sunny Explorer de data kan krijgen.

[AUijtdehaag]

Heb het telegram van de HomeWizard Wi-Fi P1 Meter ontcijferd, zodat het verder gebruikt kan worden.

code:

http://{IP address}/api/v1/telegram

[Voor 21% gewijzigd door AUijtdehaag op 11-04-2021 13:25]

[vanderwolf]

Nice en goed gedaan! 👍
Jammer dat het niet werkt op mijn oude energy versie. Investeren in de nwe energy versie doe ik liever niet omdat de nwe HomeWizard basis niet werkt icm onze oude Somfy screens en rolluiken.

[s020506]

AUijtdehaag schreef op zondag 11 april 2021 @ 13:13:
Heb het telegram van de HomeWizard Wi-Fi P1 Meter ontcijferd, zodat het verder gebruikt kan worden.

code:

http://{IP address}/api/v1/telegram

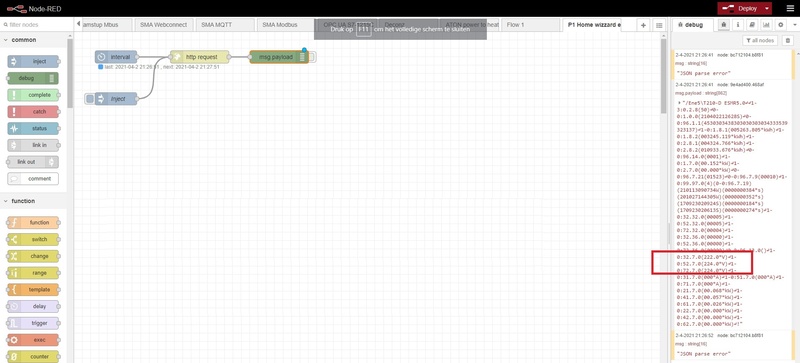

[Afbeelding]

Kun je uitleggen hoe je dit gedaan hebt? Ik zit wat te stoeien in node red, maar het lukt mij nog niet helemaal.

[AUijtdehaag]

s020506 schreef op zaterdag 24 april 2021 @ 20:17:
[...]


Kun je uitleggen hoe je dit gedaan hebt? Ik zit wat te stoeien in node red, maar het lukt mij nog niet helemaal.

Nee.

Dit is makkelijker dan uitleggen

code:

[{"id":"809d03f5.6564","type":"tab","label":"P1 Homewizard energy","disabled":false,"info":""},{"id":"bc712104.b8f81","type":"http request","z":"809d03f5.6564","name":"","method":"GET","ret":"txt","paytoqs":"ignore","url":"http://192.168.0.194/api/v1/telegram","tls":"","persist":false,"proxy":"","authType":"","x":290,"y":160,"wires":[["8d3f28e4.d9b9b8","2a95c25c.3506ce"]]},{"id":"cb5ec559.1b6098","type":"interval","z":"809d03f5.6564","name":"interval","interval":"60","onstart":false,"msg":"ping","showstatus":true,"unit":"seconds","statusformat":"YYYY-MM-D HH:mm:ss","x":90,"y":220,"wires":[["bc712104.b8f81"]]},{"id":"8ec3e146.f6514","type":"inject","z":"809d03f5.6564","name":"Inject","props":[{"p":"payload","v":"","vt":"date"},{"p":"topic","v":"","vt":"string"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":100,"y":160,"wires":[["bc712104.b8f81"]]},{"id":"9e4ad400.468af","type":"debug","z":"809d03f5.6564","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":710,"y":140,"wires":[]},{"id":"8b924a2b.0db6a8","type":"comment","z":"809d03f5.6564","name":"Smart meter Out","info":"","x":520,"y":100,"wires":[]},{"id":"8d3f28e4.d9b9b8","type":"function","z":"809d03f5.6564","name":"countersGlobal","func":"var ts = new Date().getTime();\nvar energy = {\n                ts: ts, \n                total_power_import_t1_kwh:0,\n                total_power_import_t2_kwh:0,\n                total_power_export_t1_kwh:0,\n                total_power_export_t2_kwh:0,\n                active_power_w:0,\n                voltage_l1_v:0,\n                voltage_l2_v:0,\n                voltage_l3_v:0,\n                active_power_l1_w:0,\n                active_power_l2_w:0,\n                active_power_l3_w:0\n            };\nvar gas = {ts:ts, total_gas_m3:0};\nvar arr=msg.payload.split('\\r\\n');\n\nfor (i=0;i<arr.length;i++){\n    if(arr[i].startsWith(\"1-0:1.8.1\")) energy.total_power_import_t1_kwh += parseFloat(arr[i].substring(10,20))*1;\n    if(arr[i].startsWith(\"1-0:1.8.2\")) energy.total_power_import_t2_kwh += parseFloat(arr[i].substring(10,20))*1;\n    if(arr[i].startsWith(\"1-0:2.8.1\")) energy.total_power_export_t1_kwh += parseFloat(arr[i].substring(10,20))*1;\n    if(arr[i].startsWith(\"1-0:2.8.2\")) energy.total_power_export_t2_kwh += parseFloat(arr[i].substring(10,20))*1;\n    if(arr[i].startsWith(\"1-0:1.7.0\")) energy.active_power_w += parseFloat(arr[i].substring(10,20))*1000;\n    if(arr[i].startsWith(\"1-0:2.7.0\")) energy.active_power_w -= parseFloat(arr[i].substring(10,20))*1000;\n    if(arr[i].startsWith(\"1-0:32.7.0\")) energy.voltage_l1_v += parseFloat(arr[i].substring(11,16))*1;\n    if(arr[i].startsWith(\"1-0:52.7.0\")) energy.voltage_l2_v += parseFloat(arr[i].substring(11,16))*1;\n    if(arr[i].startsWith(\"1-0:72.7.0\")) energy.voltage_l3_v += parseFloat(arr[i].substring(11,16))*1;\n    if(arr[i].startsWith(\"1-0:22.7.0\")) energy.active_power_l1_w += parseFloat(arr[i].substring(11,17))*1000;\n    if(arr[i].startsWith(\"1-0:21.7.0\")) energy.active_power_l1_w -= parseFloat(arr[i].substring(11,17))*1000;\n    if(arr[i].startsWith(\"1-0:42.7.0\")) energy.active_power_l2_w += parseFloat(arr[i].substring(11,17))*1000;\n    if(arr[i].startsWith(\"1-0:41.7.0\")) energy.active_power_l2_w -= parseFloat(arr[i].substring(11,17))*1000;\n    if(arr[i].startsWith(\"1-0:62.7.0\")) energy.active_power_l3_w += parseFloat(arr[i].substring(11,17))*1000;\n    if(arr[i].startsWith(\"1-0:61.7.0\")) energy.active_power_l3_w -= parseFloat(arr[i].substring(11,17))*1000;\n    \n    if(arr[i].startsWith(\"0-1:24.2.1\")) {\n        gasData = arr[i].split('(');\n        gas.total_gas_m3 = parseFloat(gasData[2].substring(0, gasData[2].length - 4))*1000;\n        dateString = gasData[1].substring(0, gasData[1].length - 2);\n        d = new Date();\n        d.setFullYear(parseInt(dateString.substring(0,2))+2000);\n        d.setMonth(parseInt(dateString.substring(2,4))-1);\n        d.setDate(parseInt(dateString.substring(4,6)));\n        d.setHours(parseInt(dateString.substring(6,8)));\n        d.setMinutes(parseInt(dateString.substring(8,10)));\n        d.setSeconds(parseInt(dateString.substring(10,12)));\n        d.setMilliseconds(0);\n        gas.ts = d.valueOf();\n    }\n}\n\nglobal.set(\"energy\", energy);\nglobal.set(\"gas\", gas);\n\nreturn [{payload:{energy, gas}}];\n","outputs":1,"noerr":0,"initialize":"","finalize":"","x":520,"y":140,"wires":[["9e4ad400.468af","e052d.71ecaad38"]]},{"id":"2a95c25c.3506ce","type":"debug","z":"809d03f5.6564","name":"","active":false,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":510,"y":200,"wires":[]},{"id":"aade1dbb.0bf92","type":"mqtt out","z":"809d03f5.6564","name":"","topic":"","qos":"","retain":"","broker":"f935c11c.41462","x":1030,"y":200,"wires":[]},{"id":"3ce8aedf.6655b2","type":"join","z":"809d03f5.6564","name":"","mode":"custom","build":"merged","property":"payload","propertyType":"msg","key":"topic","joiner":"\\n","joinerType":"str","accumulate":false,"timeout":".1","count":"","reduceRight":false,"reduceExp":"","reduceInit":"","reduceInitType":"","reduceFixup":"","x":910,"y":200,"wires":[["aade1dbb.0bf92"]]},{"id":"e052d.71ecaad38","type":"change","z":"809d03f5.6564","name":"move to msg","rules":[{"t":"set","p":"topic","pt":"msg","to":"p1","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":730,"y":200,"wires":[["3ce8aedf.6655b2"]]},{"id":"b01c3b99.6eb9b8","type":"mqtt in","z":"809d03f5.6564","name":"","topic":"p1","qos":"2","datatype":"json","broker":"f935c11c.41462","x":850,"y":280,"wires":[["88f9ad67.bb31c"]]},{"id":"88f9ad67.bb31c","type":"debug","z":"809d03f5.6564","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","statusVal":"","statusType":"auto","x":1010,"y":280,"wires":[]},{"id":"f935c11c.41462","type":"mqtt-broker","name":"MQTT","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closeQos":"0","closePayload":"","willTopic":"","willQos":"0","willPayload":""}]
