Airco: binnenunit luchtstroom splitten in meerdere kanalen

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • Oscar Mopperkont
  • Registratie: Februari 2001
  • Laatst online: 03-08-2024
Wij willen graag bij ons op zolder een airco hebben, maar geen lelijke binnenunit(s) in het zich hebben.

Ons idee was daarom een binnenunit in het plafond in te bouwen en dan via kanalen de verschillende kamers op zolder te koelen. Helaas blijkt ons (verlaagde) plafond op zolder niet laag genoeg om een dergelijke unit in te bouwen.

Daarom heb ik besproken met onze aircoman of het misschien anders kan: een binnenunit (gewoon zo'n normale) in een bestaande inbouwkast inbouwen, daar een kast omheen timmeren, en dan met een flens en 3 luchtkanalen naar de verschillende ruimtes (dat kan wel door plafond). Dan zouden we ook verschillende ruimtes kunnen koelen, zonder iets in het zicht.

Hij zegt dat dit moet werken, maar ben benieuwd of er mensen hier zijn die hier ideeën over hebben of misschien zelfs ervaring mee hebben.

Nadeel is dat je dan niet per kamer de koeling kan instellen, maar vinden we niet zo erg. Het is vooral om de ergste hitte op een warme dag weg te krijgen.

Verder vroeg ik me nog af of het uitmaakt dat bij 1 kanaal de lucht een klein stukje omhoog moet, omdat dit kanaal (als enige) echt het plafond in moet. Koude lucht daalt normaal, dus vroeg me af of dat wel goed gaat.

Tot slot (nu ik toch bezig ben): hij stelt een airco van het merk Aux voor. Is dat een OK merk?

Acties:
  • +1 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 12:07
Het lijkt me dat je er nog wel een extra mechanische ventilatie unit oid voor nodig hebt om de lucht door de kanalen te forceren. En er moet uiteraard op de een of andere manier ook weer warme lucht worden aangevoerd naar de airco unit.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +2 Henk 'm!

  • jeroen3
  • Registratie: Mei 2010
  • Laatst online: 16:54
Je moet 6 luchtkanalen maken, want hoe gaat de lucht terug naar de airco unit?

Acties:
  • +2 Henk 'm!

  • Djankie
  • Registratie: Maart 2007
  • Laatst online: 13:05
Ik heb zelf de MLZ-KP35 VF laten installeren (afgelopen week nog). Deze heeft (maar) een inbouwhoogte nodig van 18 cm. Gaan jullie het daarmee niet redden?

Afbeeldingslocatie: https://alklima.nl/storage/PPI/Afbeelding-MLZ-KP35-VF.png

Acties:
  • +1 Henk 'm!

  • ID-College
  • Registratie: November 2003
  • Laatst online: 17:24
Oscar Mopperkont schreef op maandag 15 maart 2021 @ 10:36:
Nadeel is dat je dan niet per kamer de koeling kan instellen, maar vinden we niet zo erg. Het is vooral om de ergste hitte op een warme dag weg te krijgen.
Nogal een behoorlijk nadeel.. Als het dus beneden aangenaam voelt en boven totaal niet, wat ga je dan doen? Een kamer in de zon vangt veel meer warmte dan een kamer zonder zon.. Ik zie eigenlijk alleen maar meer problemen dan oplossingen. Je zult allerlei kanalen aan moeten gaan leggen, je kan geen temperatuur per kamer instellen en hebt nog een uitdaging om de luchtstroom netjes te geleiden.

Ik verwacht dat je koude lucht vooral de weg gaat zoeken waar de minste weerstand is. Je buizen zullen ongeveer even lang moeten zijn, anders gaat je lucht vooral de kortste route pakken (wss vooral je woonkamer verwacht ik als daar de binnenunit zit) en wordt het op plek A kouder dan op plek B, die je direct ook niet meer kan corrigeren.. Weet je zeker dat je dit wilt?

[ Voor 3% gewijzigd door ID-College op 15-03-2021 11:11 ]


Acties:
  • +1 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 12:07
@ID-College
De luchtstroom zou je nog kunnen afstellen met ventielen.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +1 Henk 'm!

  • ID-College
  • Registratie: November 2003
  • Laatst online: 17:24
busscherski schreef op maandag 15 maart 2021 @ 11:23:
@ID-College
De luchtstroom zou je nog kunnen afstellen met ventielen.
True, maar dan heb je ook al snel behoorlijke diameters gok ik?

Acties:
  • +2 Henk 'm!

  • busscherski
  • Registratie: Maart 2013
  • Laatst online: 12:07
@ID-College
Ik heb het niet berekend, vermoed dat je aan ongeveer dezelfde maat komt als de mechanische ventilatie kanalen.

7,945 kWp, Atlantic Explorer 3 270 coil, 5 kW Panasonic monobloc H serie, Tesla Model Y RWD (2024)


Acties:
  • +2 Henk 'm!

  • ID-College
  • Registratie: November 2003
  • Laatst online: 17:24
busscherski schreef op maandag 15 maart 2021 @ 11:52:
@ID-College
Ik heb het niet berekend, vermoed dat je aan ongeveer dezelfde maat komt als de mechanische ventilatie kanalen.
Geen porem wat mij betreft :P Dan liever een binnenunit aan de wand! Als je dat moet doorrekenen en laten aanleggen (afhankelijk van waar naartoe) ben je volgens mij een stuk duurder uit!

Acties:
  • +1 Henk 'm!

  • Bo0bz
  • Registratie: April 2010
  • Laatst online: 17:20
@Oscar Mopperkont wel eens gedacht aan radiator formaat airco's? Zijn wel wat prijziger maar naar mijn idee ogen ze mooier.

Ik heb zelf deze van Fujitsu. Ook een Panasonic is te koop en zo zijn er vast nog meer.

7360wp | 17*320 OZO | 6* 320 WNW | PVoutput | Loria 6008 | Fujitsu AGYG09LV | Gasloos sinds 10-07-2020


Acties:
  • +2 Henk 'm!

  • RonJ
  • Registratie: December 2009
  • Laatst online: 17:28
Oscar Mopperkont schreef op maandag 15 maart 2021 @ 10:36:
Wij willen graag bij ons op zolder een airco hebben, maar geen lelijke binnenunit(s) in het zich hebben.

Ons idee was daarom een binnenunit in het plafond in te bouwen en dan via kanalen de verschillende kamers op zolder te koelen. Helaas blijkt ons (verlaagde) plafond op zolder niet laag genoeg om een dergelijke unit in te bouwen.

Daarom heb ik besproken met onze aircoman of het misschien anders kan: een binnenunit (gewoon zo'n normale) in een bestaande inbouwkast inbouwen, daar een kast omheen timmeren, en dan met een flens en 3 luchtkanalen naar de verschillende ruimtes (dat kan wel door plafond). Dan zouden we ook verschillende ruimtes kunnen koelen, zonder iets in het zicht.

Hij zegt dat dit moet werken, maar ben benieuwd of er mensen hier zijn die hier ideeën over hebben of misschien zelfs ervaring mee hebben.

Nadeel is dat je dan niet per kamer de koeling kan instellen, maar vinden we niet zo erg. Het is vooral om de ergste hitte op een warme dag weg te krijgen.

Verder vroeg ik me nog af of het uitmaakt dat bij 1 kanaal de lucht een klein stukje omhoog moet, omdat dit kanaal (als enige) echt het plafond in moet. Koude lucht daalt normaal, dus vroeg me af of dat wel goed gaat.

Tot slot (nu ik toch bezig ben): hij stelt een airco van het merk Aux voor. Is dat een OK merk?
Waarom kan er dan in die bestaande inbouwkast niet gewoon een normale, compacte kanaalunit? Indien nodig zijn ze er ook geschikt voor een verticale opstelling. Als je elke kamer apart wilt kunnen regelen is er een Airzone optie voor de meeste kanaalunits, maar dat is niet bepaald goedkoop.

Een gewone wandunit is hoger dan een kanaalunit en dat gaat nooit echt lekker werken, o.a. omdat die fans niet gemaakt zijn om statische druk op te bouwen voor een goede stroom door je kanalen. Die statische druk zorgt er ook voor dat een stukje omhoog geen enkel probleem is.

Ik heb hier en in het verwarmen topic, eerder de nodige kanaalinstallaties gepost. Een 5kW knoeperd in een plafond incl Airzone en auto-filter opties en een kleinere 2,5 unit weggewerkt boven een kledingkast, moet je maar even terugzoeken.

Wat je ook doet, vergeet iig niet dat de retour/aanzuigroute net zo belangrijk is als de aanvoerroute met zo'n setup.

All-electric.


Acties:
  • 0 Henk 'm!

  • Oscar Mopperkont
  • Registratie: Februari 2001
  • Laatst online: 03-08-2024
Even wat vragen beantwoorden.

@busscherski er hoeft toch niet warme lucht te worden aangevoerd vanuit de ruimte waar de koude lucht heengaat?

Verder gaf aircoman ook aan dat hij idd met ventielen kon werken voor afstellen.

@Djankie we hebben ook gekeken naar van die plafond-units. Vinden we minder mooi. We wilden zelf dit hebben (maar dat leek aanvankelijk niet te kunnen vanwege het niet kunnen inbouwen van kanaalairco in plafond, lijkt nu wel te kunnen, vandaar dat we nu dit eerst even verder onderzoeken ):

Afbeeldingslocatie: https://tweakers.net/i/vZsTY7_6AHD0xKofhqZvECNOg24=/x800/filters:strip_icc():strip_exif()/f/image/eGa8KMUJacaYEyBBsM2AQBP0.jpg?f=fotoalbum_large

@Bo0bz hadden we naar gekeken. Kunnen we ook niet op een mooie manier plaatsen.

@RonJ ik ga eens kijken wat je daar over had geplaatst. Had er ook al naar gevraagd. Wist niet dat ze ook verticaal geplaatst konden worden (indien nodig). Die vent zegt elke keer dat dit het heel veel duurder maakt. Alleen als ik zelf zoek, dan zie ik dat niet zo (weet dan alleen niet of ik op geschikte kanaalairco's stuit. Zo gigantisch duur lijken die dingen niet).

[ Voor 45% gewijzigd door Oscar Mopperkont op 15-03-2021 13:54 ]


Acties:
  • +3 Henk 'm!

  • Admiral Freebee
  • Registratie: Februari 2004
  • Niet online
Denk er ook even aan dat kanalen met koude lucht wellicht geïsoleerd moeten worden om condens te vermijden rond de kanalen.

Acties:
  • +1 Henk 'm!

  • RonJ
  • Registratie: December 2009
  • Laatst online: 17:28
Admiral Freebee schreef op maandag 15 maart 2021 @ 13:43:
Denk er ook even aan dat kanalen met koude lucht wellicht geïsoleerd moeten worden om condens te vermijden rond de kanalen.
Dat moet inderdaad sowieso, het hele uitblaastraject incl plenums vanaf de kanaalunit. Maar dat is niet zo moeilijk om te doen.
Oscar Mopperkont schreef op maandag 15 maart 2021 @ 13:41:

@RonJ ik ga eens kijken wat je daar over had geplaatst. Had er ook al naar gevraagd. Wist niet dat ze ook verticaal geplaatst konden worden (indien nodig). Die vent zegt elke keer dat dit het heel veel duurder maakt. Alleen als ik zelf zoek, dan zie ik dat niet zo (weet dan alleen niet of ik op geschikte kanaalairco's stuit. Zo gigantisch duur lijken die dingen niet).
Nou goedkoop is het ook zeker niet en ik hoor ook van mijn leverancier dat 99% afhaakt na de offerte voor een dergelijk systeem.

Reken voor de binnnen-/buitenunit ongeveer hetzelfde als een normale high-end set, dat is ook het probleem niet. Maar dan komen daar nog allerlei kosten bij voor de luchtslangen c.q. kanalen, plenums, mooie en verstelbare uitblaasroosters en nog vaste thermostaten per kamer. Een airzone plenum begint rond de 1k, een auto cleaning filter ook en dan komt er nog 250-500 per ruimte bij voor de thermostaten of rond de 300 voor een wifi module. Maar dan heb je wel wat :P

Als je dan ook nog dat hele luchttraject ook nog moet gaan bouwen en wegwerken tegen een leuk uurtarief dan gaat het helemaal hard in de papieren lopen.

Als je de opties weglaat is het nog wel goed te doen, maar dan heb je geen regeling per kamer en moet je zelf filtratie regelen of de boel elke 6-12 maanden uit elkaar halen om het schoon te houden.

Verticaal icm een valse achterwand in die kast heeft als voordeel dat je wat meer ruimte hebt voor de luchtkanalen/slangen rondom. Hou er wel rekening mee dat je er hoe dan ook nog bij moet kunnen voor onderhoud.

[ Voor 77% gewijzigd door RonJ op 15-03-2021 13:58 ]

All-electric.


Acties:
  • 0 Henk 'm!

  • Oscar Mopperkont
  • Registratie: Februari 2001
  • Laatst online: 03-08-2024
Maar als je voor een "normale, compacte kanaalunit" gaat zonder airzone en zonder verstelbare uitblaasroosters, dan is het enige verschil tussen wat die man nu wil doen en wat jij voorstelt, toch de unit die in de kast komt te hangen? Waarbij hij ook nog eens niet een kast hoeft te bouwen met ventielen. Of mis ik dan iets?

Acties:
  • +2 Henk 'm!

  • RonJ
  • Registratie: December 2009
  • Laatst online: 17:28
Oscar Mopperkont schreef op maandag 15 maart 2021 @ 13:57:
Maar als je voor een "normale, compacte kanaalunit" gaat zonder airzone en zonder verstelbare uitblaasroosters, dan is het enige verschil tussen wat die man nu wil doen en wat jij voorstelt, toch de unit die in de kast komt te hangen? Waarbij hij ook nog eens niet een kast hoeft te bouwen met ventielen. Of mis ik dan iets?
Klopt, dan kan je gewoon een verloop plenum erop zetten c.q. maken (als je ziet wat kant en klaar kost :+ ) die voor/na de binnenunit splitst naar 3x 125mm luchtslangen die naar je aan- en afvoerroosters lopen.

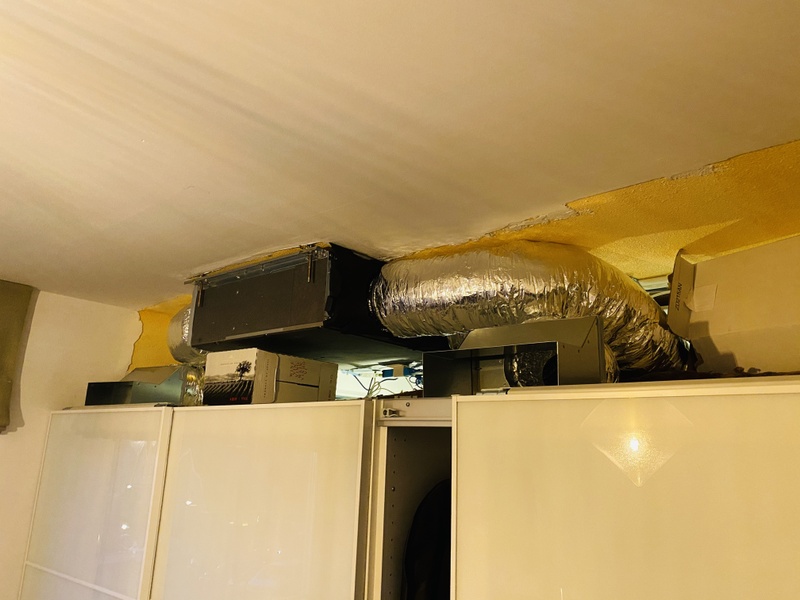

Hier een voorbeeld van de setup boven de kledingkasten met 2 ruimtes (in aanbouw!), inmiddels zitten daar nog wat stelventielen tussen trouwens, omdat het anders niet lekker ging met 2 verschillende ruimtes op 1 thermostaat:
Afbeeldingslocatie: https://tweakers.net/i/gg2th4aInymzokV5tkZzvPvlHpY=/800x/filters:strip_icc():strip_exif()/f/image/jzY1kOVZnYU89MiiC7PGQ41V.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/wbPjiX_jhW2oTpAxiHyCIwqtKZI=/800x/filters:strip_icc():strip_exif()/f/image/Tvd4o7ogdmnYFxCJfv89gSD5.jpg?f=fotoalbum_large

All-electric.


Acties:
  • 0 Henk 'm!

  • Oscar Mopperkont
  • Registratie: Februari 2001
  • Laatst online: 03-08-2024
Merci! Je was me voor met opsnorren van dat systeem in / op de kast.

Mag ik eens vragen wat de afmetingen nu zijn van zo'n compacte kanaalunit? De kast waar die in zou moeten is namelijk maar 50cm diep (ik zie meestal dat die dingen 100x70x20-25cm zijn, maar die van jou lijkt kleiner).

Acties:
  • 0 Henk 'm!

  • RonJ
  • Registratie: December 2009
  • Laatst online: 17:28
Oscar Mopperkont schreef op maandag 15 maart 2021 @ 14:10:
Merci! Je was me voor met opsnorren van dat systeem in / op de kast.

Mag ik eens vragen wat de afmetingen nu zijn van zo'n compacte kanaalunit? De kast waar die in zou moeten is namelijk maar 50cm diep (ik zie meestal dat die dingen 100x70x20-25cm zijn, maar die van jou lijkt kleiner).
De unit op de foto is HxBxD 200x750x620. Maar je hebt vooral ook wat ruimte nodig om de kanalen eromheen te plaatsen (aanzuig kan van onderen, uitblaas alleen rechtuit). Je kan dan denk ik beter naar een verticale variant kijken. Zie pagina 37 (unit hierboven) resp 57 voor de verticale unit, in deze catalogus.

All-electric.


Acties:
  • +2 Henk 'm!

  • Oscar Mopperkont
  • Registratie: Februari 2001
  • Laatst online: 03-08-2024
@RonJ Thx! Ziet er goed uit.

Heb nu mijn aircoman eens gevraagd, hoeveel extra het zou kosten om zoiets te gebruiken als jij zegt. Dat lijkt er immers voor gemaakt te zijn.

Acties:
  • +3 Henk 'm!

  • xyber109210
  • Registratie: November 2014
  • Laatst online: 03-12-2024
Hallo,

Zag dit topic en wou even onze setup delen. Ik heb een kanaal unit boven het trapgat hangen en over de zolder 200mm geïsoleerde luchtleidingen naar 3 slaapkamers. In het plafond zitten simpele ventielen. Deze setup bleek achteraf gezien nog beter te werken als wij in eerste instantie dachten...
Wij verwarmen de huiskamer met een houtkachel en onze trapgat zit hier recht tegenover. Ik de winter zetten wij de kamer deur open naar het trapgat. De warmte stijgt omhoog en de airco zuigt deze aan.
Zo kunnen wij erg lang door zonder bij te verwarmen. Bij het koelen staan eigenlijk altijd de slaapkamer deuren open. Zo komt de lucht weer terug bij de unit. De temperatuur word vanuit de grootste slaapkamer gemeten en geregeld. De ventielen zorgen er voor dat de kamers redelijk gelijk blijven. Dit word dan ook weer gecontroleerd door de homeassistant en bij grote verschillen krijg ik een seintje. Op de hele warme dagen zetten wij de kamerdeur ook open en koelt het zelfs beneden af. Wij hebben dan wel een goed geïsoleerd (Klein)huis.
Wij zijn er erg blij mee in vergelijking met want units die een kennis heeft. Omdat dit echt geluidsloos is in de slaapkamers.

Mitsubishi Heavy industrie SSR 35zs-w
Met wifi module en afstandsbediening.
