Iemand kennis van M.2 adapters en de beste poort hiervoor?

[Luniek]

Hallo,

Ik ben een leek en heb wat hulp nodig.
Ik wil graag een 2TB M.2 PCIe SSD (Samsung NVMe) aansluiten op mijn computer. Maar ik heb echter geen m.2 slot beschikbaar.
Daarom zou ik graag een M.2 adapter aanschaffen, maar voor welke poort kan ik het beste een adapter kopen?

Ik heb tot mijn beschikking op mijn moederbord de volgende poorten:
PCI-Express x16 mechanische/x8 elektrische slot
PCI-Express x4-slot
SATA 6 Gbps schijfconnector

En in de behuizing de volgende ingangen:
USB 3.1 Gen 1
USB 3.2 Gen 2 Type-C
PCI-Express X16-slot met X8-banen

Ik hoor het graag 😊

[0siris]

Als het een van deze drives is, is een x4 PCI-express slot goed genoeg lijkt me?
(In combinatie met een adapter zoals deze)
Wat ik niet weet, is of je er dan ook per se van kunt opstarten, dat was een dingetje begreep ik, dat hoeft niet elk moederbord te ondersteunen. Maar hopelijk heb ik dat verkeerd begrepen

[ Voor 35% gewijzigd door 0siris op 12-03-2021 14:28 ]

[Uszka]

Welk merk en type moederbord heb je?

[Luxicon]

Luniek schreef op vrijdag 12 maart 2021 @ 14:17:
Hallo,

Ik ben een leek en heb wat hulp nodig.
Ik wil graag een 2TB M.2 PCIe SSD (Samsung NVMe) aansluiten op mijn computer. Maar ik heb echter geen m.2 slot beschikbaar.
Daarom zou ik graag een M.2 adapter aanschaffen, maar voor welke poort kan ik het beste een adapter kopen?

Ik heb tot mijn beschikking op mijn moederbord de volgende poorten:
PCI-Express x16 mechanische/x8 elektrische slot
PCI-Express x4-slot
SATA 6 Gbps schijfconnector

En in de behuizing de volgende ingangen:
USB 3.1 Gen 1
USB 3.2 Gen 2 Type-C
PCI-Express X16-slot met X8-banen

Ik hoor het graag 😊

In ieder geval past diegene die @0siris laat zien ook in de brede sloten. Daar hoef je geen zorgen om te maken.

[D-dark]

Waarom niet gewoon gaan voor een Sata SSD schijf?

[Luniek]

Thanks voor de reacties!

@0siris Thanks. Hij komt fysiek overeen met die "Samsung PM981 2TB", alleen ander model: "MZ-VLB2T0C". Ik hoef er niet mee op te starten Ik ga eens kijken naar de adapter van je advies: ik steek de module daarin en dan in de PCIE slot neem ik aan. En ik begrijp van @Luxicon dat het niet uitmaakt welk PCIE slot. Ik dacht dat er verschil in snelheid zou zitten in al die poorten/aansluitingen die ik in mijn topicstart noemde...?

@Uszka Ik heb een Dell Aurora R10. Het is mij niet helder in de documentatie wat voor type moederbord ik heb.

@D-dark Omdat ik een 2TB M.2 PCIe SSD heb.

[ Voor 4% gewijzigd door Luniek op 12-03-2021 22:03 ]

[Uszka]

Luniek schreef op vrijdag 12 maart 2021 @ 21:59:

@Uszka Ik heb een Dell Aurora R10. Het is mij niet helder in de documentatie wat voor type moederbord ik heb.

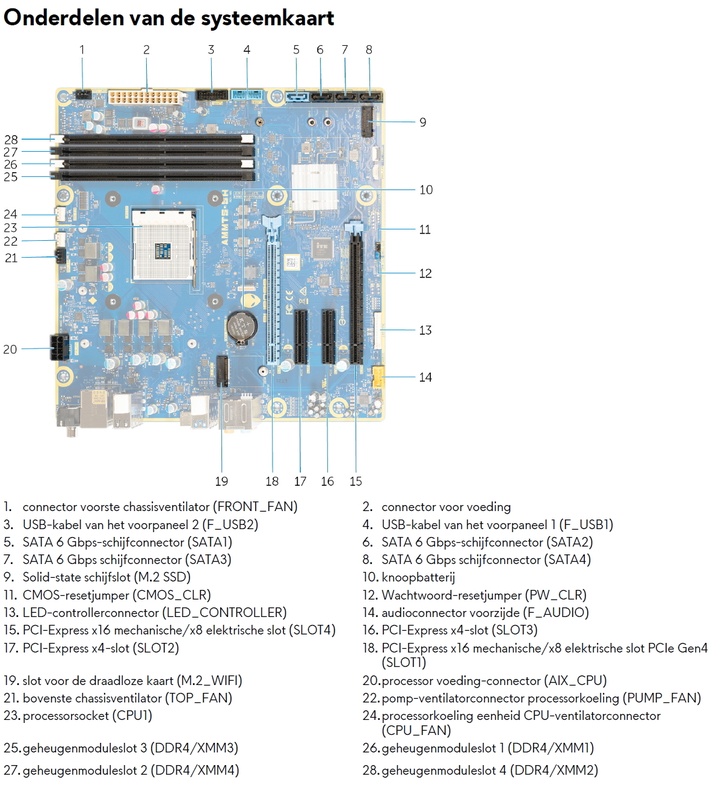

Volgens mij heeft die naast de sata aansluitingen een M2 slot. Nummer 9 op de afbeelding.

[Luniek]

@Uszka Klopt maar die is al bezet. Ik heb een extra 2TB M.2 PCIe SSD Daarom vroeg ik me af hoe ik deze toch kan gebruiken via een adapter. Alleen weet ik niet wat de snelste/beste optie is om te gebruiken (=PCI-Express x16 mechanische/x8 elektrische slot, PCI-Express x4-slot, SATA 6 Gbps schijfconnector, USB 3.1 Gen 1, USB 3.2 Gen 2 Type-C, PCI-Express X16-slot met X8-banen)

[ Voor 67% gewijzigd door Luniek op 12-03-2021 22:12 ]

[Uszka]

https://www.dell.com/comm...PCIe-adapter/td-p/7498311

[0siris]

Uszka schreef op vrijdag 12 maart 2021 @ 22:12:
https://www.dell.com/comm...PCIe-adapter/td-p/7498311

Speciale aandacht voor plaatje op pagina 4:
NOTE: The PCI-Express X4 slot 3 works at X2 lanes only

[Luniek]

@Uszka Thanks voor je link. Ik geloof echter dat de oplossing in die topic boven mijn pet gaat...

@0siris Dus daar niet in stoppen? En wel in slot4? Maar daar staat 'at X8 lanes only'. Maar ik geloof dat dat ook niet gaat werken als ik de link lees van @Uszka

[ Voor 17% gewijzigd door Luniek op 12-03-2021 22:21 ]

[Uszka]

Slot 3 is aangesloten met 2 lanes wat de snelheid van de ssd halveert. In slot 4 kan de volledige snelheid behaald worden. Slot 4 is aangesloten met 8 lanes waarvan je er probleemloos 4 kunt gebruiken. Je zou een adapter voor 2 NVME's kunnen nemen zodat je nog een upgrademogelijkheid hebt mocht je 2TB vol raken.

[0siris]

@0siris Dus daar niet in stoppen? En wel in slot4? Maar daar staat 'at X8 lanes only'. Maar ik geloof dat dat ook niet gaat werken als ik de link lees van @Uszka

dat "X8 lanes only" klinkt als een bovengrens, niet een minimum en maximum tegelijk.
bekijk pagina 3 van dat topic eens: benchmarks met verschillende opties.

[Luxicon]

Luniek schreef op vrijdag 12 maart 2021 @ 22:09:
@Uszka Klopt maar die is al bezet. Ik heb een extra 2TB M.2 PCIe SSD Daarom vroeg ik me af hoe ik deze toch kan gebruiken via een adapter. Alleen weet ik niet wat de snelste/beste optie is om te gebruiken (=PCI-Express x16 mechanische/x8 elektrische slot, PCI-Express x4-slot, SATA 6 Gbps schijfconnector, USB 3.1 Gen 1, USB 3.2 Gen 2 Type-C, PCI-Express X16-slot met X8-banen)

De specificatie van de adapter geeft x4 aan. Dat betekend dat deze op x4 functioneert, ook al gebruik je de kaart in een x16 slot.

[Luniek]

@Uszka Gezien je link (=https://www.dell.com/comm...PCIe-adapter/td-p/7498311) en het antwoord in die thread - wat boven mijn pet gaat...- kan ik dan niet beter dit kopen?: https://www.allekabels.nl...naar-usb-a-behuizing.html
Of verlies ik dan alle snelheid van zo'n m.2 ssd en kan ik beter naar een andere oplossing zoeken?

[ Voor 17% gewijzigd door Luniek op 12-03-2021 22:53 ]

[Luxicon]

Luniek schreef op vrijdag 12 maart 2021 @ 22:51:
@Uszka Gezien je link (=https://www.dell.com/comm...PCIe-adapter/td-p/7498311) en het antwoord in die thread - wat boven mijn pet gaat...- kan ik dan niet beter dit kopen?: https://www.allekabels.nl...naar-usb-a-behuizing.html
Of verlies ik dan alle snelheid van zo'n m.2 ssd en kan ik beter naar een andere oplossing zoeken?

Daar zou ik niet aan beginnen als je PCIe sloten beschikbaar hebt (daar zijn ze tenslotte voor). Slot 2 is PCIe x4, en functioneert op x4. Dat is een perfecte match. Je kunt inderdaad ook voor 1 kiezen met 2 sloten van x4, en die in het grote slot gebruiken. Net wat je wil.

[Uszka]

Dat is voor een Sata M2. Daarmee gaat een NVME niet werken.

Zelfs met USB-C 10Gb breng je de snelheid van de ssd terug van 3500 naar 1000MB dus lever je heel veel snelheid in plus dat de latency via USB veel hoger is dan via een PCI-e slot.

Met pricewatch: Supermicro AOC-SLG3-2M2-O kan je 2 NVME's kwijt in slot 4. Met pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-01 is er plaats voor één.

[ Voor 42% gewijzigd door Uszka op 12-03-2021 23:05 ]

[Luxicon]

Bovendien vraag ik mij af of de test wel klopt van deze pagina. Het zal wel kloppen, maar het punt is dat slot 3 = PCIe x4 (functioneert op x2). Boven zijn test staat slot #3 aangegeven namelijk. Slot 2 functioneert wel op x4. Ik heb het idee dat de tester dat niet heeft geweten en daardoor denkt dat het x16 (functioneert op x8 maximaal) slot meer prestatie oplevert. Een x4 blijft een x4 kaart, of je deze in een x4 x8 of x16 slot toepast, maakt geen verschil. De test is dus het verschil van x2 en x4.

[ Voor 6% gewijzigd door Luxicon op 12-03-2021 23:05 ]

[Luniek]

@Uszka @Luxicon Ok ok... dat was dus niet zo'n beste gedachte van me

Kan iemand me aangeven wat voor adapter ik dan het beste moet kopen?

[Uszka]

Luniek schreef op vrijdag 12 maart 2021 @ 23:05:

Kan iemand me aangeven wat voor adapter ik dan het beste moet kopen?

Zie de aanvulling in mijn vorige reactie.

Luxicon schreef op vrijdag 12 maart 2021 @ 23:04:
Bovendien vraag ik mij af of de test wel klopt van deze pagina. Het zal wel kloppen, maar het punt is dat slot 3 = PCIe x4 (functioneert op x2). Boven zijn test staat slot #3 aangegeven namelijk. Slot 2 functioneert wel op x4. Ik heb het idee dat de tester dat niet heeft geweten en daardoor denkt dat het x16 (functioneert op x8 maximaal) slot meer prestatie oplevert. Een x4 blijft een x4 kaart, of je deze in een x4 x8 of x16 slot toepast, maakt geen verschil. De test is dus het verschil van x2 en x4.

Slot 2 is niet bruikbaar omdat de videokaart in de weg zit.

[ Voor 64% gewijzigd door Uszka op 12-03-2021 23:08 ]

[Luxicon]

Luniek schreef op vrijdag 12 maart 2021 @ 23:05:
@Uszka @Luxicon Ok ok... dat was dus niet zo'n beste gedachte van me

Kan iemand me aangeven wat voor adapter ik dan het beste moet kopen?

[Afbeelding]

[Afbeelding]

Op dat kaartje staat PCIe gen3 x4 aangegeven. Het kaartje dat @0siris aangeeft, voldoet daar exact aan. pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-02.

Uszka schreef op vrijdag 12 maart 2021 @ 23:06:
[...]

Zie de aanvulling in mijn vorige reactie.

[...]

Slot 2 is niet bruikbaar omdat de videokaart in de weg zit.

Ah, dat had ik nog niet meegekregen. Dan kan het kaartje nog in het andere x16 slot. Of de videokaart omwisselen misschien.

[ Voor 15% gewijzigd door Luxicon op 12-03-2021 23:09 ]

[Uszka]

Luxicon schreef op vrijdag 12 maart 2021 @ 23:08:


Dan kan het kaartje nog in het andere x16 slot.

In het 4e slot dus

Of de videokaart omwisselen misschien.

Waar naartoe?

[Luxicon]

Uszka schreef op vrijdag 12 maart 2021 @ 23:13:
[...]

In het 4e slot dus

[...]

Waar naartoe?

Het 4e slot inderdaad. Of de 1e of de 2e. Zolang de videokaart maar in slot 1 of slot 4 zit, en de adapter niet in het 3e slot, toch?

[Uszka]

Videokaart moet je niet in het 4e slot willen want tragere chipset lanes en slechts 8 lanes ipv 16. Enige juiste configuratie is de videokaart in slot 1 en de ssd in slot 4.

[Luniek]

Ok dus met het oog op de toekomst is
pricewatch: Supermicro AOC-SLG3-2M2-O
de beste optie en die stop ik in slot 4 (afbeelding nr 15)

En dan herkent hij hem als harde schijf? Of loop ik dan alsnog tegen dit verhaal aan: https://www.dell.com/comm...PCIe-adapter/td-p/7498311 @Uszka ?

@Luxicon Ik neem aan dat jij met bovenstaande ook kunt leven? Jullie hebben er nl beduidend meer verstand van dan ik

[Luxicon]

Uszka schreef op vrijdag 12 maart 2021 @ 23:18:
Videokaart moet je niet in het 4e slot willen want tragere chipset lanes en slechts 8 lanes ipv 16. Enige juiste configuratie is de videokaart in slot 1 en de ssd in slot 4.

Ah, ik dacht toch in de specificaties te lezen dat beide x16 sloten, maximaal gebruik maken van x8..

@Luniek Dat hoort zeker te gaan werken. Supermicro is bovendien een topmerk (zie de server moederborden). Volgens mij heb je zo 1,2,3 niet goedkopere mogelijkheden met 2 sloten.. maar goed, ik kwam hier eigenlijk alleen om je aan te geven dat de PCIe ook in de bredere sloten past, en dat je je niet zorgen hoeft te maken of je computer daar mogelijkheden voor heeft.

[ Voor 32% gewijzigd door Luxicon op 12-03-2021 23:24 ]

[Luniek]

Luxicon schreef op vrijdag 12 maart 2021 @ 23:19:
[...]


Ah, ik dacht toch in de specificaties te lezen dat beide x16 sloten, maximaal gebruik maken van x8..

@Luniek Dat hoort zeker te gaan werken. Supermicro is bovendien een topmerk (zie de server moederborden). Volgens mij heb je zo 1,2,3 niet goedkopere mogelijkheden met 2 sloten.. maar goed, ik kwam hier eigenlijk alleen om je aan te geven dat de PCIe ook in de bredere sloten past, en dat je je niet zorgen hoeft te maken of je computer daar mogelijkheden voor heeft.

Dank @Luxicon

Ik wacht nog even de reactie van @Uszka af op mijn vorige post (mbt die thread op dell.com waarbij de m2 ssd niet gevonden wordt) en dan sluit ik de topic

[ Voor 4% gewijzigd door Luniek op 12-03-2021 23:43 ]

[Uszka]

Zou kunnen dat je daar tegenaan loopt. De fix wordt vermeld dus onoverkomelijk is het niet.

[hcQd]

Uszka schreef op vrijdag 12 maart 2021 @ 22:57:
Met pricewatch: Supermicro AOC-SLG3-2M2-O kan je 2 NVME's kwijt in slot 4.

Dat vereist PCIe bifurcatie, wat de R10, zover ik kan vinden, niet ondersteunt.

[Luxicon]

@hcQd Dat las ik ook net hier bij de reviews.

[ Voor 92% gewijzigd door Luxicon op 13-03-2021 00:09 ]

[Luniek]

Thanks @hcQd

Dan toch maar weer terug naar
pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-01

En die past ook in slot 4 (afbeelding nr 15)?

(En hopen dat ik niet tegen het probleem aanloop dat de SSD niet wordt herkend...)

[ Voor 7% gewijzigd door Luniek op 13-03-2021 00:30 ]

[Luxicon]

Luniek schreef op zaterdag 13 maart 2021 @ 00:25:
Thanks @hcQd

Dan toch maar weer terug naar
pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-01

En die past ook in slot 4 (afbeelding nr 15)?

(En hopen dat ik niet tegen het probleem aanloop dat de SSD niet wordt herkend...)

Dat zou prima gaan werken. Het lijkt mij niet een standaard scenario, dat de SSD niet herkend wordt in eerste instantie. Dat komt omdat de SSD moet initialiseren. Ik heb het topic niet doorgelezen, maar ik denk dat bijvoorbeeld Diskpart (onderdeel van Windows) of GParted (met Rufus op een USB-disk plaatsen voor live booten) de disk wel ziet, zonder dat het nodig is om de SSD tijdelijk naar het moederbord te switchen.

pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-01 (zonder passief koel element)
pricewatch: Akasa M.2 SSD to PCIe adapter card AK-PCCM2P-02 (met passief koelelement)

[Luniek]

Thanks @Luxicon , fijn dat je zo behulpzaam bent geweest!

[Luniek]

Het is gelukt! Schijfbeheer herkende de M2ssd-kaart, toen heb ik hem geformatteerd en hij werkt nu
Hij zit alleen erg dicht op de videokaart (halve centimeter) maar volgens mij heeft de ventillator van de videokaart toch wel voldoende luchtstroom tot zijn beschikking. Thanks @Luxicon @Uszka

[ Voor 8% gewijzigd door Luniek op 20-03-2021 14:44 ]

[Luxicon]

Luniek schreef op zaterdag 20 maart 2021 @ 14:42:
Het is gelukt! Schijfbeheer herkende de M2ssd-kaart, toen heb ik hem geformatteerd en hij werkt nu
Hij zit alleen erg dicht op de videokaart (halve centimeter) maar volgens mij heeft de ventillator van de videokaart toch wel voldoende luchtstroom tot zijn beschikking. Thanks @Luxicon @Uszka

Top, goed om te horen!
