Aansluiting en instelling versterker Pioneer A656

[Jan1968A]

Mijn vraag

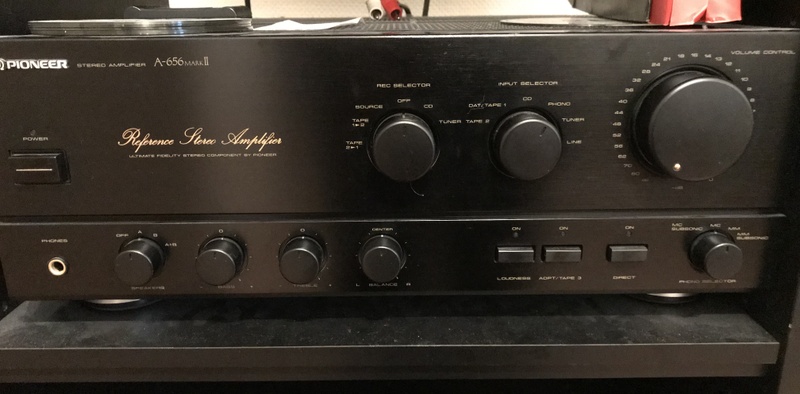

Ik heb mijn versterker Pioneer A656 en platenspeler Technics SL-D202 sinds langere tijd weer in gebruik genomen. Echter het lukte mij niet om e.e.a. aan de gang te krijgen. Ik twijfel of ik de versterker op de juiste wijze ingesteld en aangesloten heb. Wie kan mij verder helpen. Bijgevoegd treffen jullie foto's aan van de voor- en achterzijde van de versterker. Ik zie graag jullie reacties tegemoet.

[Voor 95% gewijzigd door Jan1968A op 07-03-2021 20:50]

[JukeboxBill]

Welke foto's?

[Jan1968A]

[Voor 11% gewijzigd door Jan1968A op 07-03-2021 20:51]

[FeaR]

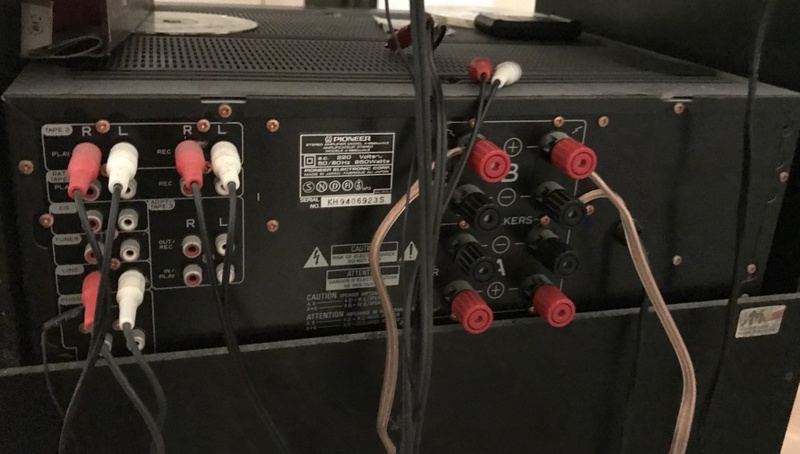

De SL-D202 heeft geen ingebouwde phono versterker toch? Dan moet je die in de Phono In steken van de Pioneer. Die zitten één setje lager dan de RCA tekkers nu in zitten. De input op de voorzijde staat zo te zien wel goed. Rechts onder kan je ook nog het type element van de Technics selecteren indien nodig. Heeft de Technics wel een ingebouwde phono versterker dan zit de achterkant goed maar moet je aan de voorzijde "Line" selecteren.

Edit:
Tevens heb je de speakers op Speaker B aangesloten maar staat de selector aan de voorzijde op Speakers A. Die moeten ook overeenkomen.

[Voor 74% gewijzigd door FeaR op 07-03-2021 20:58]

[The Eagle]

Welke kabels gaan waar heen?

Zoals @FeaR al zegt, die Technics heeft geen voorversterker dus die moet je op de phono zetten, das de onderste iirc. En dan ook phono als inpit aan de voorkant kiezen
Mogelijk de aarde (GND) ook aansluiten als je platenspeler die heeft.
Verder ook even kijken wat voor element (MM of MC) je in die technics hebt zetten, en de knop rechtsonder op de boorkant van je versterker overeenkomstig instellen. Je hebt op die knop ook de subsonic optie nog voor beide elementen; das om de lage tonen ( < 17Hz iirc) te onderdrukken die door de plaat zelf gegenereerd worden als gevolg van het afspelen. Kun je mee spelen, kijken wat jij het beste vindt klinken

Verder: is er een reden dat je je speakers op aansluiting B hebt zitten? Op zich maakt het niet echt iets uit, beide moet werken, maar dan moet je linksonder op de voorkamt wel speakers B selecteren en niet de A waar ie nu op staat

Edit: mooi apparaat trouwens. Ik heb twee van zijn broertjes, de A550R en de A701R (wat onderhuids een A676 is met mute en RC). Wat heb je er voor speakers aanhangen?

[Voor 8% gewijzigd door The Eagle op 07-03-2021 21:05]

[Jazzy]

FeaR schreef op zondag 7 maart 2021 @ 20:53:
Edit:
Tevens heb je de speakers op Speaker B aangesloten maar staat de selector aan de voorzijde op Speakers A. Die moeten ook overeenkomen.

Ik denk dat dit de belangrijkste reden is dat er geen geluid uit komt.

[FeaR]

Jazzy schreef op zondag 7 maart 2021 @ 21:11:
[...]
Ik denk dat dit de belangrijkste reden is dat er geen geluid uit komt.

Ik zeg 50-50. Input selector niet overeenkomend met de aangesloten input doet ook veel

[Jan1968A]

FeaR schreef op zondag 7 maart 2021 @ 20:53:
De SL-D202 heeft geen ingebouwde phono versterker toch? Dan moet je die in de Phono In steken van de Pioneer. Die zitten één setje lager dan de RCA tekkers nu in zitten. De input op de voorzijde staat zo te zien wel goed. Rechts onder kan je ook nog het type element van de Technics selecteren indien nodig. Heeft de Technics wel een ingebouwde phono versterker dan zit de achterkant goed maar moet je aan de voorzijde "Line" selecteren.

Edit:
Tevens heb je de speakers op Speaker B aangesloten maar staat de selector aan de voorzijde op Speakers A. Die moeten ook overeenkomen.

Het is gelukt, inmiddels heb ik geluid. De kwaliteit is echter belabberd. Inmiddels ook CD speler getest en ook slecht geluid. Ik heb een Pioneer A656 Mark II. Een vervormd geluid, zeker naarmate ik de volume knop verder open zet. Idee van de oorzaak?

[Jan1968A]

The Eagle schreef op zondag 7 maart 2021 @ 21:04:
Welke kabels gaan waar heen?

Zoals @FeaR al zegt, die Technics heeft geen voorversterker dus die moet je op de phono zetten, das de onderste iirc. En dan ook phono als inpit aan de voorkant kiezen
Mogelijk de aarde (GND) ook aansluiten als je platenspeler die heeft.
Verder ook even kijken wat voor element (MM of MC) je in die technics hebt zetten, en de knop rechtsonder op de boorkant van je versterker overeenkomstig instellen. Je hebt op die knop ook de subsonic optie nog voor beide elementen; das om de lage tonen ( < 17Hz iirc) te onderdrukken die door de plaat zelf gegenereerd worden als gevolg van het afspelen. Kun je mee spelen, kijken wat jij het beste vindt klinken

Verder: is er een reden dat je je speakers op aansluiting B hebt zitten? Op zich maakt het niet echt iets uit, beide moet werken, maar dan moet je linksonder op de voorkamt wel speakers B selecteren en niet de A waar ie nu op staat

Edit: mooi apparaat trouwens. Ik heb twee van zijn broertjes, de A550R en de A701R (wat onderhuids een A676 is met mute en RC). Wat heb je er voor speakers aanhangen?

Inmiddels heb ik de platenspeler aan de gang. Het geluid is echter niet wat het moet zijn. Het is vervormd en naarmate het volume harder wordt gezet, wordt dit erger. Ook getest met de CD-speler en ook vervormd geluid. Ik heb Sonic Art speakers. Idee wat de oorzaak van de vervorming kan zijn.

[Jazzy]

Jan1968A schreef op maandag 8 maart 2021 @ 18:59:
[...]


Het is gelukt, inmiddels heb ik geluid. De kwaliteit is echter belabberd. Inmiddels ook CD speler getest en ook slecht geluid. Ik heb een Pioneer A656 Mark II. Een vervormd geluid, zeker naarmate ik de volume knop verder open zet. Idee van de oorzaak?

Het is wel handig als je zelf ook even wat dingen gaat proberen en ons laat weten wat de uitkomst was. Weet je zeker dat je luidsprekers goed zijn, kun je eens een ander paar van iemand lenen of de luidsprekers aan iets anders koppelen? Wat als je de koptelefoonuitgang van de versterker gebruikt, klinkt het dan wel goed? Heb je de overgebleven RCA-kabels afgekoppeld, geen loop oid? Wat als je van luidsprekeraansluiting B naar A wisselt, uiteraard ook de schakelaar aan de voorkant omzetten, dan nog steeds?

[Jan1968A]

Ik heb inmiddels een aantal testen gedaan. Ik heb de speakerdraden gewisseld van luidsprekeraansluiting A naar B maar dit levert geen verbetering op. Wanneer ik de muziek beluister via de koptelefoon dan is het geluid wel oké. Ik heb niet gebruikte RCA-kabels afgekoppeld.

[Jan1968A]

Aanvullend heb ik alles losgekoppeld en dit op een andere versterker aangesloten. En wat blijkt het resultaat blijft hetzelfde. Dat zou dus betekenen dat het in de boxen zit. Deze zijn langere periode niet gebruikt, maar verder niets bijzonders mee gebeurd. Wat zou hier de oorzaak van kunnen zijn?

[T-MOB]

Vergane rubbers van de woofers. Als je de frontpanelen loshaalt kun je wel zien of alles er nog jofel uitziet.

[The Eagle]

Klinkt idd alsof je speakers dood zijn. Wat hoor je / wat hoor je niet? Als ik ga zoeken op Sonic Art speakers zie ik dat ze uit begin jaren 70 komen. Als er nooit iets aan gedaan is ga ik uit van een filter dat naar zijn grootje is, mogelijk uitgedroogde tweeters en vrijwel zeker uitgedroogde rolranden. Maar das zonder te weten welk type en hoe ze er uit zien van binnen en van buiten.

Having said that: revisie van de speakers gaat je ws meer kosten dan een setje andere speakers, tenzij je een hobbyist kunt vinden.

[Jan1968A]

Bedankt voor je reactie. De speakers zijn van begin 80-er jaren. Ik ben met je eens dat revisie meer zal kosten dan een set andere speakers. Heb je nog een goede tip voor speakers in combi met mijn versterker Pioneer A656 Mark II?

[Jazzy]

Jan1968A schreef op maandag 8 maart 2021 @ 21:41:
Bedankt voor je reactie. De speakers zijn van begin 80-er jaren. Ik ben met je eens dat revisie meer zal kosten dan een set andere speakers. Heb je nog een goede tip voor speakers in combi met mijn versterker Pioneer A656 Mark II?

Je kunt daar zo'n beetje elke speaker op aansluiten, hangt er net af van wat je eigen verwachting is. Omdat je er niet bij vertelt wat je er mee wilt gaan doen of wat je budget is zou ik je aanraden om gewoon Facebook Marketplace of Marktplaats te openen en kijken wat er voor een paar tientjes dicht bij je woonplaats te vinden is. Als de kringloopwinkels weer open zijn is dat ook een prima plek om iets te scoren, wel even laten testen in de winkel dan want de kans is groot dat ook die speakers al lang stilgestaan hebben.

[Jan1968A]

Mijn verwachting is een zuiver en warm geluid waarbij zowel een lekkere bas hoorbaar is als ook hoge tonen. Budget Max 150-200. Ervaring met Kef/BNS?

[VHS]

Misschien is dit iets?

https://www.marktplaats.n...n-zwart-essen-fineer.html

Deze vind ik persoonlijk erg goed klinken op de Pioneer A-676, een vergelijkbare versterker.

[The Eagle]

Jan1968A schreef op maandag 8 maart 2021 @ 23:01:
Mijn verwachting is een zuiver en warm geluid waarbij zowel een lekkere bas hoorbaar is als ook hoge tonen. Budget Max 150-200. Ervaring met Kef/BNS?

Kef wel, BNS geen ervaring mee. Goede Kefs zijn aan de prijs maar klinken wel heel lekker met rock. Ik draai zelf met een setje Philips Fb696. Die gaan heerlijk laag en hoog. Je kunt ook naar bijv B&W kijken. Wat je nu hebt is iets Bose-achtigs. Niet heel speciaal als je het mij vraagt, al zag je ze toen wel veel.
Vraag is denk ik ook hoeveel je wilt uitgeven en hoeveel ruimte je hebt.
Die Pioneer kan iig behoorlijk wat aan qua speakers, ook de wat lasiger aanstuurbare.

[Jan1968A]

Ik heb vandaag een set speakers van KEF aangeschaft type IQ50 in topstaat. Wat een verschil met mijn oude boxen. Een mooi vol warm zuiver geluid, dat wordt echt genieten. Zeker een aanrader.

[The Eagle]

Daar ga je geen spijt van krijgen idd. Wel goed aangesloten hoop ik?
En als je platen gaat draaien zou ik wel zeker willen weten dat mijn platenspeler goed afgesteld was, voordat ie de platen opvreet

[Jan1968A]

Jazeker goed aangesloten. Bij de cd's klinkt het in ieder geval geweldig, raszuiver en vol geluid. Waar doel je op met afstellen platenspeler, (toerental, naalddruk?).

[The Eagle]

Dat soort dingen idd. Zie het vinyl topic voor meer info
