Zone met cellen in grafiek weergeven

[Willem - Putten]

Beste mensen,

Mijn vraag:

In Excel houd ik in een spreadsheet mijn bloeddrukmetingen bij.

Ik maak daarvan ook een grafiek. Werkt allemaal prima en inzichtelijk.

Binnen de grafiek zou ik nu een bereik van een aantal cellen met gegevens willen opnemen. Om een idee te geven: Het gaat om cellen met daarin de gegevens als hoogst gemeten, laagst gemeten en gemiddeld gemeten.

Deze gegevens hoeven dus geen deel uit te maken van de grafiek. Het gaat er alleen om dit blokje van cellen te laten zien.

Ik heb wel wat zitten googelen, maar heb in de veelheid van hits het antwoord toch niet kunnen vinden. Iemand enig idee?

Relevante software en hardware die ik gebruik Microsoft Family 365, betaald abonnement.


Hoop dat jullie mij kunnen helpen.

Dank,

Willem

[g0tanks]

Willem - Putten schreef op zondag 21 februari 2021 @ 11:03:
Binnen de grafiek zou ik nu een bereik van een aantal cellen met gegevens willen opnemen. Om een idee te geven: Het gaat om cellen met daarin de gegevens als hoogst gemeten, laagst gemeten en gemiddeld gemeten.

Deze gegevens hoeven dus geen deel uit te maken van de grafiek. Het gaat er alleen om dit blokje van cellen te laten zien.

Ik begrijp niet hoe je dat 'blokje van cellen' wil laten zien. Stel we nemen de hoogst gemeten waarde. Wil je dan in je grafiek dat er op het hoogste punt een rood stipje komt ofzo?

[Willem - Putten]

Ik denk dat mijn vraag lastig is te begrijpen.

Ik meet dagelijks. De waarden die ik meet zijn: bovendruk, onderdruk en polsslag. Die waarden komen in een lijndiagram.

Binnen het grafiekgebied wil ik een aantal cellen weergeven. Namelijk hoogst gemeten waarde, laagst gemeten waarde en gemiddeld gemeten waarde. Deze waarden worden niet in de grafiek uitgedrukt.

Het gaat er allleen maar om deze cellen in het grafiekgebied weer te geven.

Ik hoop dat deze toelichting e.e.a. verduidelijkt.

Willem

[g0tanks]

Willem - Putten schreef op zondag 21 februari 2021 @ 15:47:
Binnen het grafiekgebied wil ik een aantal cellen weergeven.

Ik denk dat je hier specifieker over moet zijn.

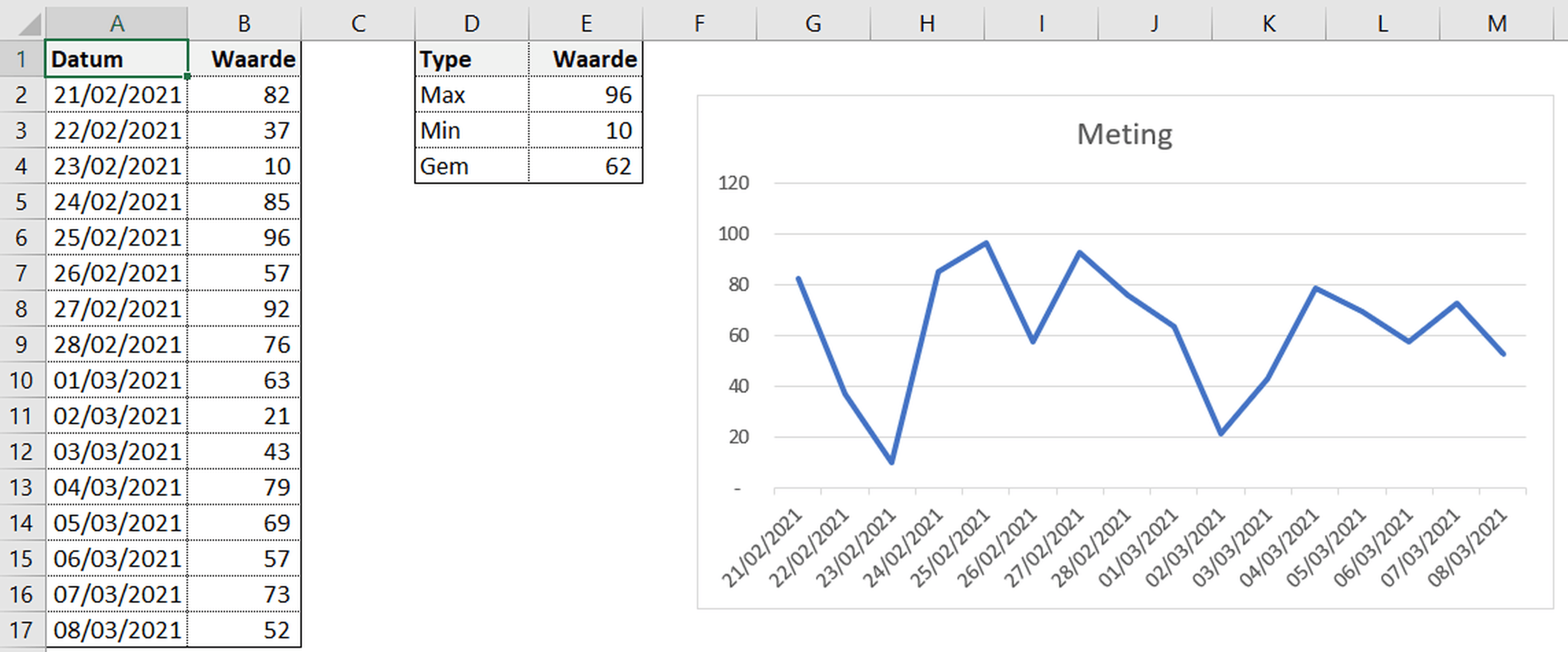

Met dummy data heb ik een voorbeeldje gemaakt van wat ik denk jouw situatie is:


Je hebt een lijst met meetgegevens. Daarvan bereken je de max, min en het gemiddelde. De meetgegevens heb je in een grafiek gezet. Nu is je vraag hoe je de berekende waardes in een soort legenda erbij kan krijgen. Klopt dat?

Dus zoiets:

[Willem - Putten]

Helemaal raak!!!

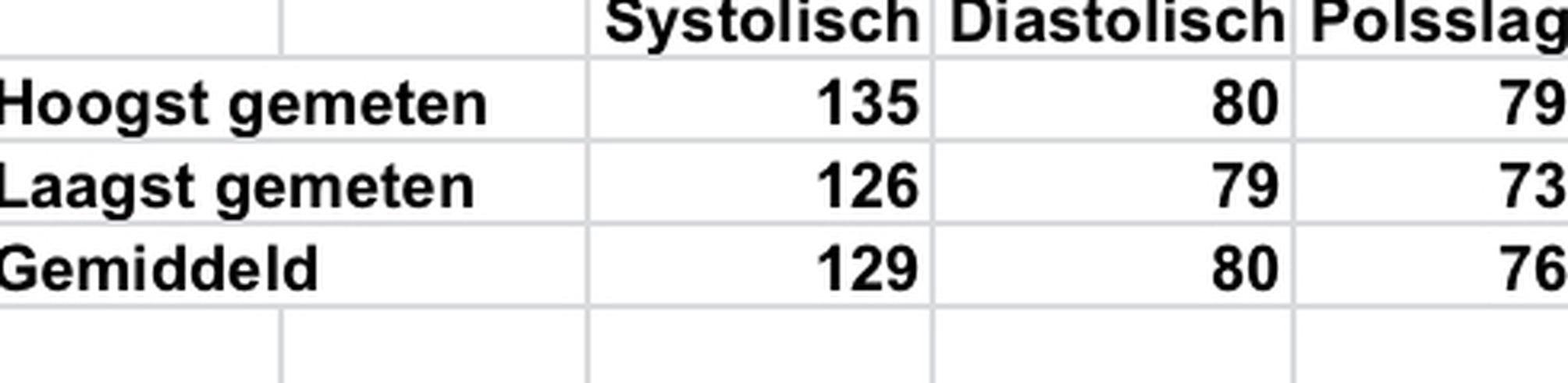

Ik wil dit blokje in mijn grafiek weergeven. Mooiste is uiteraard als wijzigingen automatisch worden weergegeven.



Wellicht ten overvloede: in mijn spreadsheet heb ik een tabblad met daarin de gegevens.
Een apart tabblad voor de grafiek.

Maar wat ik hier zo lees gloort er een oplossing.

Zou super zijn.

Willem

[ Voor 22% gewijzigd door Willem - Putten op 21-02-2021 17:42 ]

[g0tanks]

Je kan proberen om meerdere tekstvakken in te voegen over je grafiek heen en ze te laten refereen naar een cel. Zie bijvoorbeeld: https://www.exceltip.com/...a-cell-to-a-text-box.html

[Arjan90]

Toch ook tegelijkertijd de vraag: waarom wil je het in de grafiek tonen? Waarom niet in de cellen daaronder of daarboven of natuurlijk rechts cq. links van de grafiek? Dat lijkt me in dit geval ook een goede optie? Dan hoef je niet zo te "klooien" met maatwerk bovenop je grafiek.

Nog een toevoeging: kun je niet drie extra waarden in de grafiek tonen als rechte, horizontale, lijnen? Min, Max en Gemiddelde. Dan kun je gelijk zien welke metingen boven of onder het gemiddelde zitten. Je kan dan ook een gegevenslabel toevoegen met de waarde, dan is dat ook gelijk zichtbaar. Ik heb het niet zelf geprobeerd, maar zoiets:
https://trumpexcel.com/dynamic-target-line-in-excel/

[ Voor 41% gewijzigd door Arjan90 op 21-02-2021 19:48 ]

[Pindakaas]

Waarom wil je dit eigenlijk perse in je grafiekgebied? Kan je het niet met opmaak fixen?
Voor hoogst, laagst en gemiddeld gebruik je 'gewoon' de formule daarvoor neem ik aan?

[Willem - Putten]

Waarom wil ik dit?

Ik heb jaarlijks met mijn huisarts een consult wegens mijn bloeddruk. Ik wil hem simpel weg op 1 A4-tje inzicht geven in de stand van zaken. Ik ben van mening dat dit beter is dan de momentopname van zijn meting in zijn spreekkamer

[ Voor 4% gewijzigd door Willem - Putten op 21-02-2021 20:07 ]

[g0tanks]

Willem - Putten schreef op zondag 21 februari 2021 @ 20:07:
Waarom wil ik dit?

Ik heb jaarlijks met mijn huisarts een consult wegens mijn bloeddruk. Ik wil hem simpel weg op 1 A4-tje inzicht geven in de stand van zaken. Ik ben van mening dat dit beter is dan de momentopname van zijn meting in zijn spreekkamer

Dat is niet een antwoord op de vraag die @Pindakaas stelt. Hij wil namelijk weten waarom je die waarden per se in het grafiekgebied wil. Waarom volstaat het niet om ze eronder te zetten? Ik zou zeggen dat het zelfs beter is, want dan wordt je grafiek niet heel druk.

[Willem - Putten]

Ach, wat heet persė? Ik dacht dat ik mijn wensen zo zou kunnen realiseren, maar liep vast in de uitvoering. Natuurljk zijn er alternatieven te bedenken. Nu gaat het er mij vooral om of wat ik wil kan of helemaal niet. En zo leer ik ook weer wat van Excel.

En natuurlijk is dit ook wel via omwegen te fixen. Ik maak 2 screenshots van hetgeen ik wil weergeven en voeg die in Photoshop samen. Dus ik kom er uiteindelijk wel uit. Nu gaat het mij er om of dit in Excel is te realiseren.

Willem

[ Voor 31% gewijzigd door Willem - Putten op 21-02-2021 21:01 ]

[Lustucru]

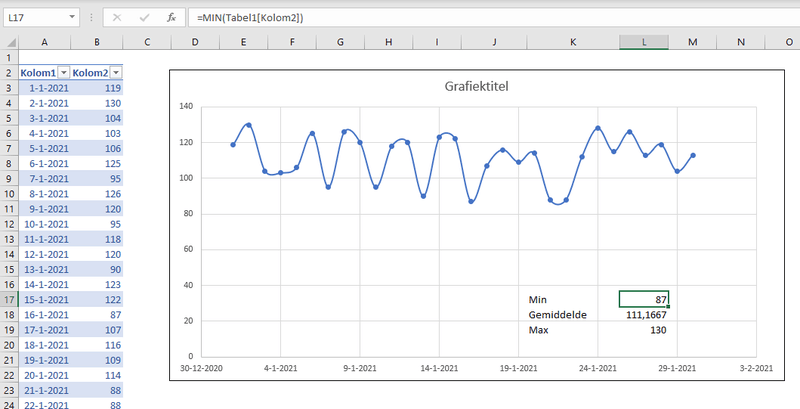

de meest simpele uitvoering is domweg het grafiekgebied geen opvulling te geven. Dan blijven onderliggende cellen gewoon zichtbaar. Rasterlijnen uit, beetje rotzooien met celgroottes en plaatsing van de grafiek en je bent helemaal het mannetje.

[Lustucru]

[Willem - Putten]

Lustucru,

Ik weet niet eens of ik mijn grafiekgebied een opvulling heb gegeven.

In een separaat tabblad heb ik mijn grafiekje gebouwd. Dat zag er vorig jaar zo uit:



Daarin wil ik dus nu wat gegevens toevoegen.

Willem

[Pindakaas]

Dan kan je toch gewoon in de kolom naast de grafiek de waardes neerzetten die je nog extra er op wilt hebben? Vervolgens het afdruk-gebied vergroten zodat die kolom er ook bij op staat.

[Lustucru]

Willem - Putten schreef op zondag 21 februari 2021 @ 21:16:
Lustucru,

Ik weet niet eens of ik mijn grafiekgebied een opvulling heb gegeven.

Jij niet, maar de standaardopvulling is wit...

Daarin wil ik dus nu wat gegevens toevoegen.

Dat was wel duidelijk en ik heb je de manier gegeven waarop je dat eenvoudig kunt doen...

Iets complexer is via ontwikkelaars->invoegen->textbox en dan een linked cell instellen.

[Willem - Putten]

Ik maak vorderingen maar heb mijn doel nog niet bereikt. In een tekstbox kun je idd de inhoud van een enkele cel weergeven. Het weergeven van een bereik aan cellen lukt mij echter niet.

Iemand nog een oplossing?

[Lustucru]

Wat lukt er niet aan de optie om je grafiekgebied geen opvulling te geven? Het plaatje wat ik postte is dacht ik, exact wat je wilde. Met tekstboxjes zul je idd voor elke cel een textbox moeten maken.

[Roodey]

Kun je niet een lijn toevoegen die het gemiddelde toont? Zie je meteen wanneer je veel onder/boven het gemiddelde 'presteert'. Tevens zijn er highlights toe te voegen. Die zou je kunnen gebruiken voor de min/max.

[g0tanks]

Willem - Putten schreef op maandag 22 februari 2021 @ 13:44:
Ik maak vorderingen maar heb mijn doel nog niet bereikt. In een tekstbox kun je idd de inhoud van een enkele cel weergeven. Het weergeven van een bereik aan cellen lukt mij echter niet.

Iemand nog een oplossing?

Je hebt toch al een aantal oplossingen gekregen. Die van @Lustucru is zelfs met enkele klikken te realiseren. Wat lukt er niet? Het helpt om specifiek te zijn.

Roodey schreef op maandag 22 februari 2021 @ 19:36:
Kun je niet een lijn toevoegen die het gemiddelde toont? Zie je meteen wanneer je veel onder/boven het gemiddelde 'presteert'. Tevens zijn er highlights toe te voegen. Die zou je kunnen gebruiken voor de min/max.

Visueel gezien zou ik dat niet aanraden. De grafiek is al druk genoeg.
