Inductiekookplaat Ikea aansluiten

[YvesJ]

Ik heb een inductiekookplaat aangekocht model MATMÄSSIG en zou deze willen aansluiten.
Volgens mijn meterkast zou mijn aansluiting 2-fasen moeten zijn (2 schakelaars verbonden met 1 hendel). Toen ik de aansluiting in de keuken bekeek, zag ik echter maar 3 kabeljes (1 blauwe, 1 bruine en 1 geel/groene).

Hieronder enkele foto's









De laatste foto de mogelijke aansluitschema's.
Wat zijn de mogelijke aansluitingen? of welk aansluitschema kan ik volgen?



Groet,
Yves

[Jeoh]

Hoe ziet het eruit in je groepenkast?

[YvesJ]

Ik heb er nu niet direct een echte foto van, maar het ziet er zo uit:

[keur0000]

Wil niet veel zeggen, maar dit is niet toegestaan op deze manier in NL.

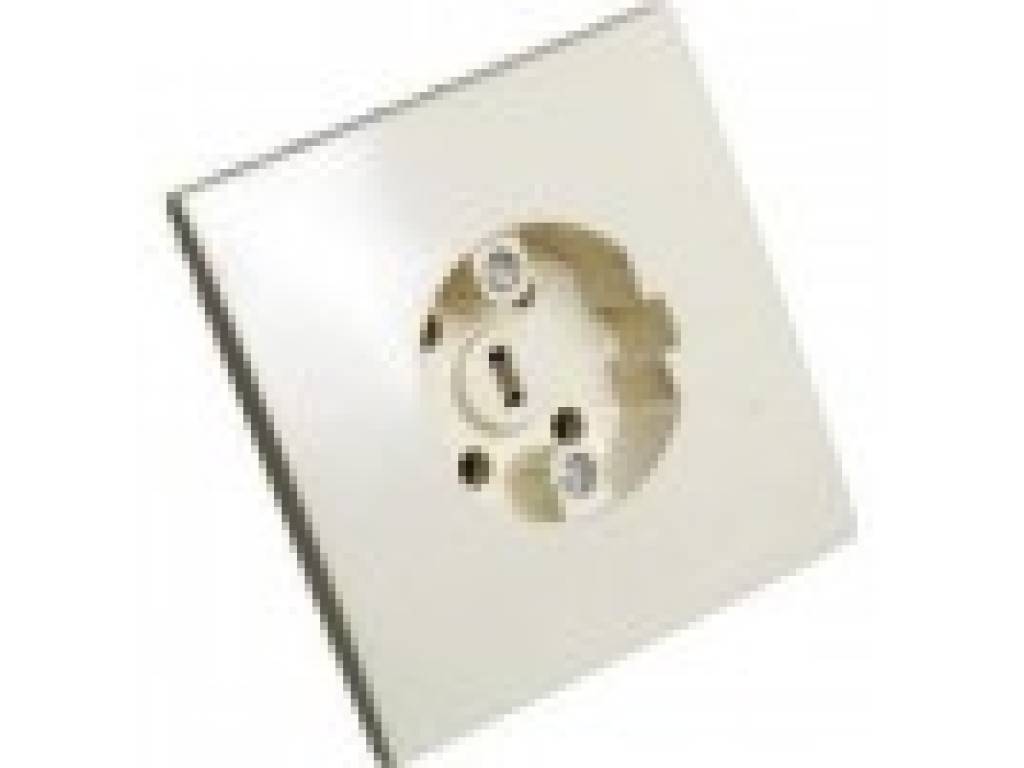

De aansluiting dient een perilex wandcontactdoos te zijn, zodat je de kookplaat spanningsloos kan maken door de stekker er uit te trekken.
https://www.elektramat.nl...size-1024x768bw0c0q70.jpg
De aansluitingen kloppen ook niet trouwens, weet je zeker dat dit de kookplaataansluiting is?

[ Voor 13% gewijzigd door keur0000 op 12-02-2021 10:36 ]

[keur0000]

YvesJ schreef op vrijdag 12 februari 2021 @ 10:30:
Ik heb er nu niet direct een echte foto van, maar het ziet er zo uit:

[Afbeelding]

Dit is geen kookplaat 2 Fase aansluiting, maar een standaard automaat 1 fase 16A 230V/ 2polig

Zoiets dus;
https://www.elektramat.nl...tXes9N_lY1aRoC6cQQAvD_BwE
of
https://www.elektramat.nl...componenten/fornuisgroep/

[ Voor 4% gewijzigd door keur0000 op 12-02-2021 10:34 ]

[Echt niet.]

Als je een keer een vreemde lucht in de keuken hebt is er een muis tegen een van de pennen aangelopen.

[ik222]

Je hebt waarschijnlijk dus geen 2 fase maar gewoon 2 x 230V waarbij de hendels gekoppeld zijn, een kookgroep dus. Formeel zijn de Ikea kookplaten niet geschikt voor deze aansluiting.

Hoe het meestal opgelost wordt is door beide nul draden samen onder de N klem van de kookplaat te stoppen en dan een fase draad op L1 en een fase draad op L2. Formeel mag dit echter niet omdat als dan een van beide nuldraden losschiet of anders onderbroken wordt alles gewoon blijft werken maar er in theorie 32A door een enkele nuldraad gaat wat dan brandgevaarlijk is.

In jou geval komen op de muuraansluiting waarschijnlijk de tweede fase en de tweede nul uit op de bovenste 2 schroeven in je muuraansluiting. Echter is deze aansluiting sowieso niet toegestaan dus ik zou hoe dan ook beginnen die te vervangen door een perilex WCD.

[Tens]

keur0000 schreef op vrijdag 12 februari 2021 @ 10:31:
Wil niet veel zeggen, maar dit is niet toegestaan op deze manier in NL.

Aansluiting lijkt buitenlands idd, of een mobile home misschien?

[keur0000]

Verklaring kan zijn dat YvesJ, wel in NL woont maar op het Belgische elektriciteitsnet zit aangesloten, dit zou dan gelijk de 2 polige automaat verklaren, de nul kan daar spanningsvoerend zijn, want daar hebben ze een ander netstelsel als hier in NL.

[fsfikke]

Je hebt op dit moment maar 1 fase naar de kookplaat lopen, dus zou je hem volgens het linker aansluitschema aan kunnen sluiten. Door twee draadjes aan een 1 fase aansluiting te bevestigen (kookgroep) krijg je niet opeens een tweede fase erbij. (ondanks dat dit foutief heel veel wordt toegepast, want lekker makkelijk en goedkoop)

Wat is de aansluiting van je huis? Komen er 3 fases binnen vanuit de netbeheerder? In dat geval moet je een 3-fase aardlekautomaat in de meterkast installeren en het fornuis daarop aansluiten.

[ Voor 8% gewijzigd door fsfikke op 12-02-2021 10:45 ]

[Freakie1NL]

Woont @YvesJ niet toevallig in Belgie, want daar is dit heel normaal om zo te doen. En toegestaan...

[ari3]

Op de foto lijkt de gebruikte kabel een soepele (stranded) kabel te zijn. Bij de randaarde zie ik dat deze zonder huls is vastgeschroefd... DOE DIT NIET, gebruik aderhulsen als je soepele kabel gebruikt.

Zoals anderen zeggen: maak een perilex aansluiting.

Wat is de diameter van de kabeladers? Met 4 of 6mm² kan/mag er afhankelijke van de afstand wel 32A doorheen.

[Ivow85]

De kookplaat kan op twee fasen aangesloten worden indien er een 3-fasen krachtgroep aanwezig is.

Deze kookplaat is niet geschikt voor de Nederlandse oplossing met 2xL en 2x N op een éénfase hoofdaansluiting

[YvesJ]

Er is nu een Bosch keramische kookplaat op aangesloten. Die heeft het altijd prima gedaan, nooit een zekering gesprongen. En er zit nog een plastic beschermkapje over de contactdoos dat ik er nu wel afgeschroefd heb om de zaak zichtbaar te maken.
Alles werd 15 jaar geleden door een keukenbouwer geïnstalleerd.

Hier de wandcontactdoos die ik gevonden heb onder de rubriek "kookfornuisaansluitingen".
https://www.dmlights.be/i.../kookfornuisaansluitingen
(het is de meest rechtse op de 1e rij).
En inderdaad, het is in België.

Kan ik de kookplaat aansluiten als een éénfasige aansluiting zoals op figuur 1?

[Tom-Z]

YvesJ schreef op vrijdag 12 februari 2021 @ 10:51:
Kan ik de kookplaat aansluiten als een éénfasige aansluiting zoals op figuur 1?

Ja, op basis van de informatie uit dit topic en het feit dat dit in België is zou dat gewoon zo moeten kunnen.

Die zwarte kabel die we daar op de foto zien, ik neem aan dat die van de oude kookplaat is? Die zit overigens niet juist gemonteerd want de zwarte mantel zit niet onder de trekontlasting geklemd.

Zijn de draden die uit de muur komen wel voldoende dik? Op de foto is het een beetje lastig in te schatten. Het zou 6mm2 moeten zijn.

[YvesJ]

Misschien was in onduidelijk door vergeten te vermelden dat de huidige foto's boven van de aansluiting van de oude Bosch kookplaat zijn. Ik heb zelf nog niets aangesloten.

Ondertussen heb ik enkele Belgische sites bekeken die over dit onderwerp handelen. Blijkbaar komt het vaak voor dat op 1 fase L1 en L2 zonder worden doorverbonden.

https://www.bouwinfo.be/b...n-wat-doe-ik-fout.361539/

Ik ga vanavond de draden doormeten en kijken hoever ik kom.

Alvast bedankt voor jullie adviezen tot nu toe!

[Knielen]

Gebruik anders ook even de zoekfunctie op dit forum. Er zijn ondertussen echt al tientallen van dit soort topics geopend met steeds dezelfde vraag.

[kabeltjekabel]

1) Je huidige kabel zit niet goed in de trekontlasting
2) Je mist de adereindhulzen
3) Heb je fasespanning van 127V of 230V?
4) Welke zekeringswaarde heeft de groep?

YvesJ schreef op vrijdag 12 februari 2021 @ 10:30:
Ik heb er nu niet direct een echte foto van, maar het ziet er zo uit:

[Afbeelding]

Een plaatje van iets wat er op lijkt maar het niet is hebben we helemaal niks aan.

Maak maar een echte foto.
